(共14張PPT)

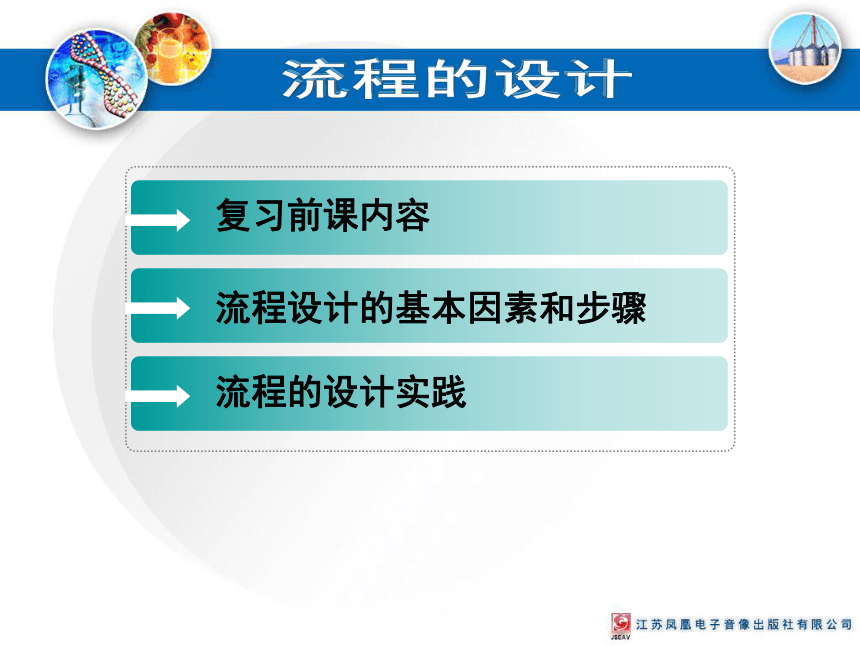

復習前課內容
流程設計的基本因素和步驟
流程的設計實踐

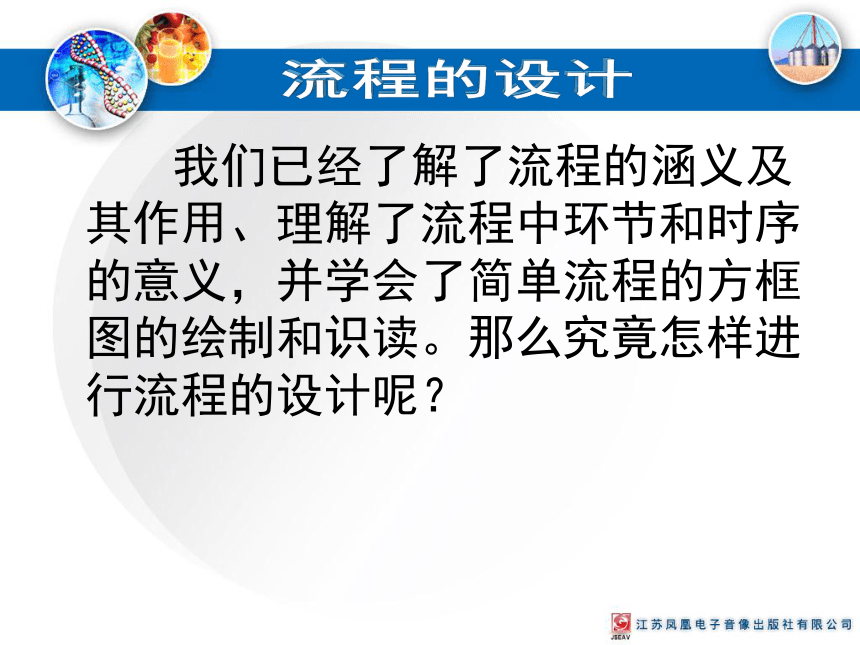

　　我們已經了解了流程的涵義及其作用、理解了流程中環節和時序的意義，并學會了簡單流程的方框圖的繪制和識讀。那么究竟怎樣進行流程的設計呢？

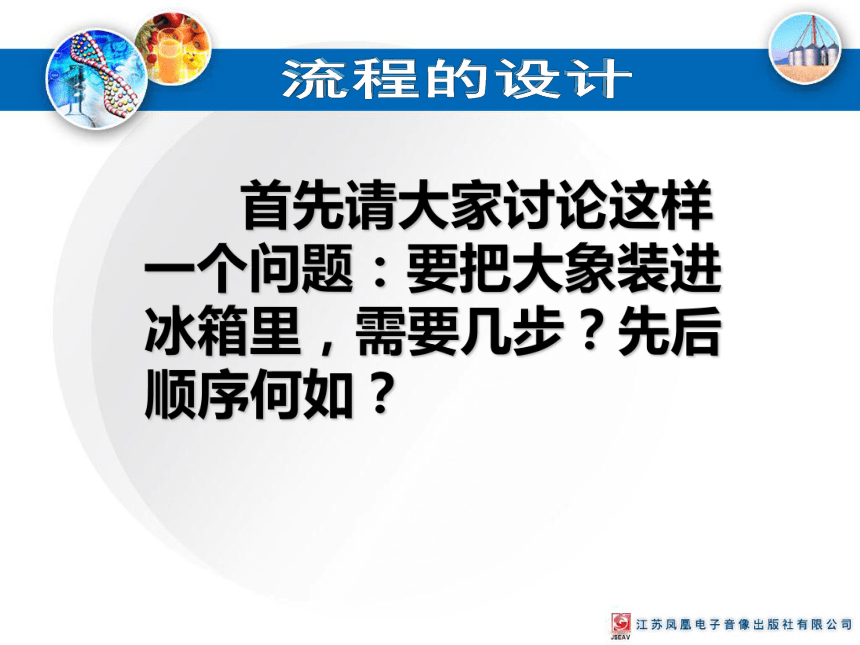

　　 首先請大家討論這樣一個問題：要把大象裝進冰箱里，需要幾步？先后順序何如？

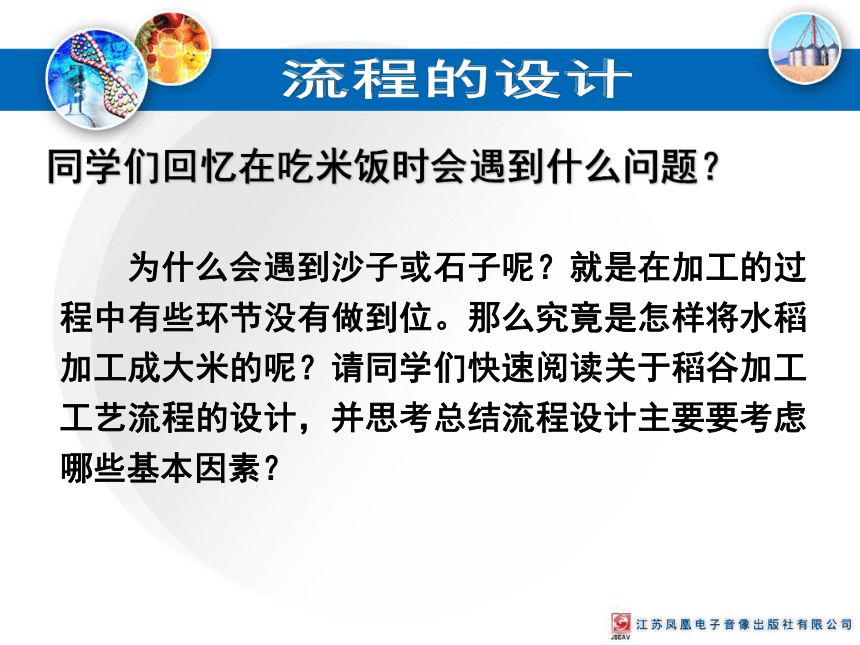

同學們回憶在吃米飯時會遇到什么問題？
為什么會遇到沙子或石子呢？就是在加工的過程中有些環節沒有做到位。那么究竟是怎樣將水稻加工成大米的呢？請同學們快速閱讀關于稻谷加工工藝流程的設計，并思考總結流程設計主要要考慮哪些基本因素？

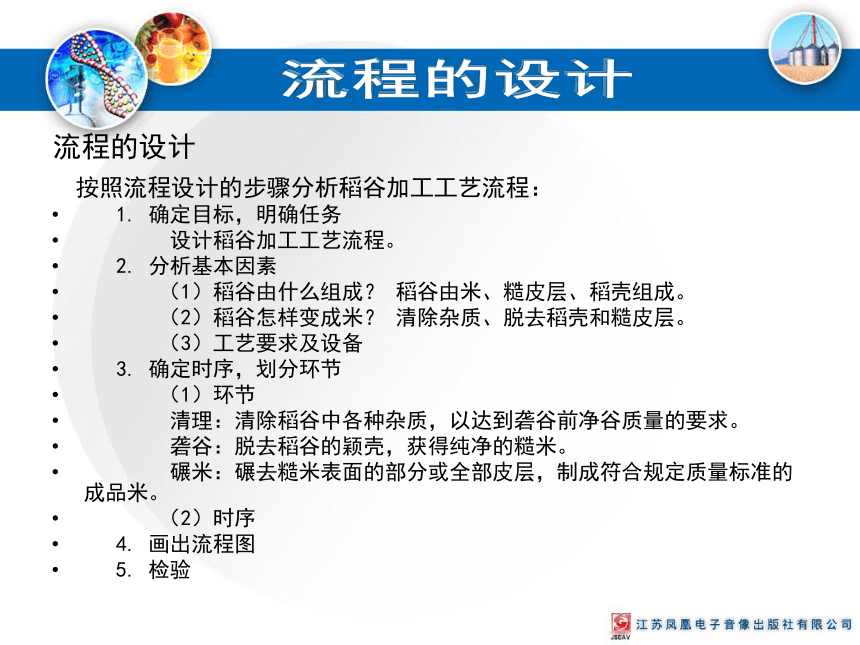

流程的設計
按照流程設計的步驟分析稻谷加工工藝流程：
1. 確定目標，明確任務
設計稻谷加工工藝流程。
2. 分析基本因素
（1）稻谷由什么組成？ 稻谷由米、糙皮層、稻殼組成。
（2）稻谷怎樣變成米？ 清除雜質、脫去稻殼和糙皮層。
（3）工藝要求及設備
3. 確定時序，劃分環節
（1）環節
清理：清除稻谷中各種雜質，以達到礱谷前凈谷質量的要求。
礱谷：脫去稻谷的穎殼，獲得純凈的糙米。
碾米：碾去糙米表面的部分或全部皮層，制成符合規定質量標準的成品米。
（2）時序
4. 畫出流程圖
5. 檢驗

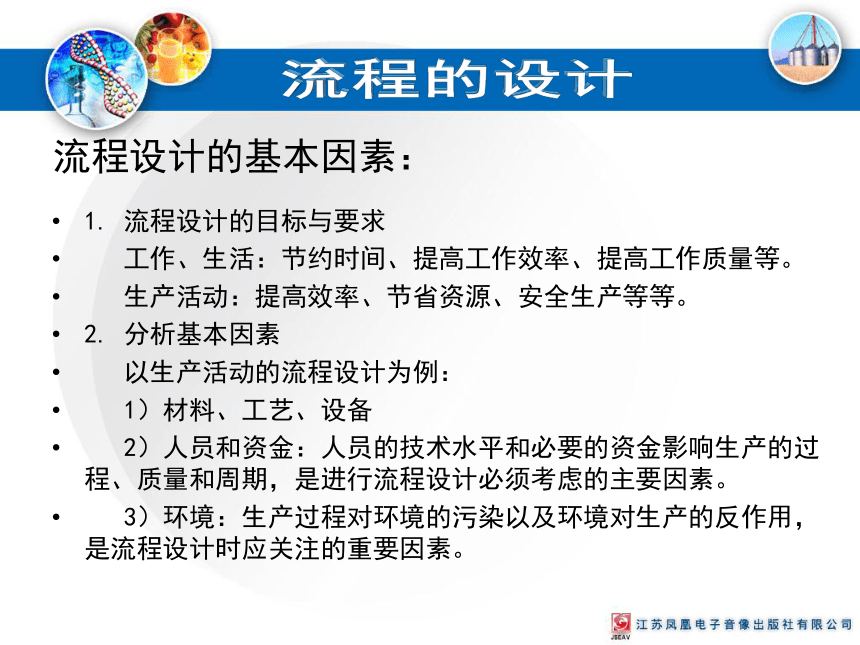

流程設計的基本因素：
1. 流程設計的目標與要求
工作、生活：節約時間、提高工作效率、提高工作質量等。
生產活動：提高效率、節省資源、安全生產等等。
2. 分析基本因素
以生產活動的流程設計為例：
1）材料、工藝、設備
2）人員和資金：人員的技術水平和必要的資金影響生產的過程、質量和周期，是進行流程設計必須考慮的主要因素。
3）環境：生產過程對環境的污染以及環境對生產的反作用，是流程設計時應關注的重要因素。
分析基本因素
明確主要事項
確定環節和時序序
畫出流程圖
是否達到要求
結束
修改方案
流程設計步驟
是
否
確定目標 明確任務
流程設計的步驟 :
　　理解了流程設計的基本因素和步驟后，請同學們結合你們所查找的有關染布的知識，討論交流，按照幻燈片上所列舉的染布過程中可能用到的環節來進行染布工藝流程的設計，并畫出流程圖。然后分組進行“用植物的色素染布的工藝流程設計”的具體操作。
“用植物的色素染布的工藝流程設計”中可能涉及的環節有：
①過濾分離色素液；
②將桔子皮切碎；
③將切碎的桔子皮浸在酒精中提取色素；
④用水洗凈；
⑤用酒精燈加熱使色素液濃縮至原來的1/4；
⑥用酒精噴燈加熱使色素液濃縮至原來的1/4；
⑦將茶葉包浸泡在酒精溶液中；
⑧晾干；
⑨把要染的布、面巾紙或毛線浸在色素液中；
⑩在色素液中加入3％的明礬作為媒染劑。
1. 一定要注意安全！因?yàn)橐玫酱罅康木凭?br/>2. 按照實驗臺面上所提供的儀器和藥品進行操作，各組有所不同。
3. 做好試驗記錄。
（每個小組特別是要記錄你們所選擇的原料是桔子皮還是茶葉；是棉布、紙巾還是毛線；加熱的方式是用酒精燈還是酒精噴燈；加熱的時間長短；有沒有加入3％的明礬等媒染劑等等）
注意事項
研討活動：
1.以小組為單位，在小組討論的基礎上，由各組成員選派一名代表展示匯報本組的染布的流程和染布的成果。
2.利用所學的流程設計的知識進行分析評價，特別是解釋清楚為何有的染色后，用清水洗滌時，顏色很容易就洗掉了。
課后作業：
要求課后以個人或小組為單位，尋找生活中的自己感興趣的流程設計案例，利用本節課所學內容進行分析其環節和時序，畫出流程圖，以書面作業的形式在下節課交付老師。
