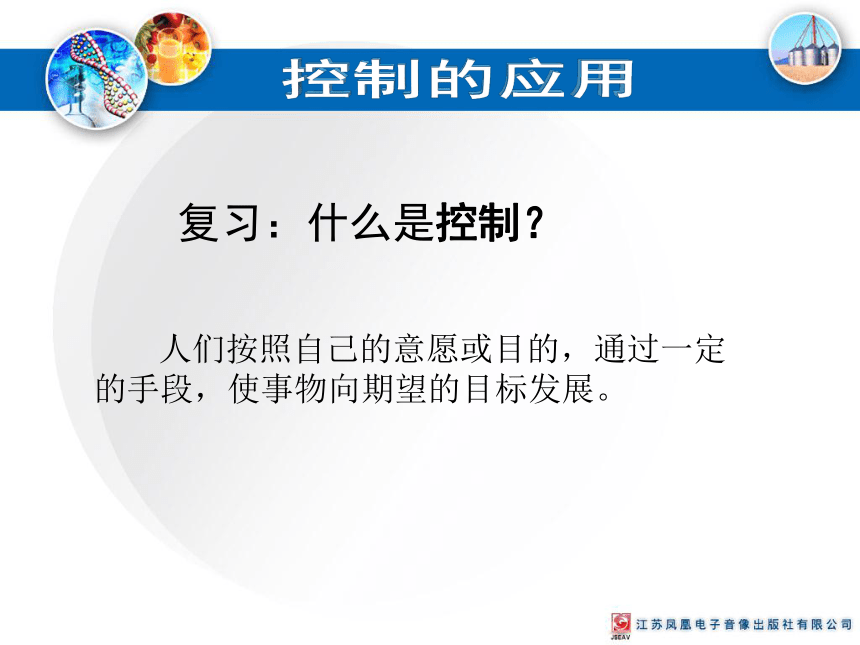

復習：什么是控制？
人們按照自己的意愿或目的，通過一定的手段，使事物向期望的目標發展。

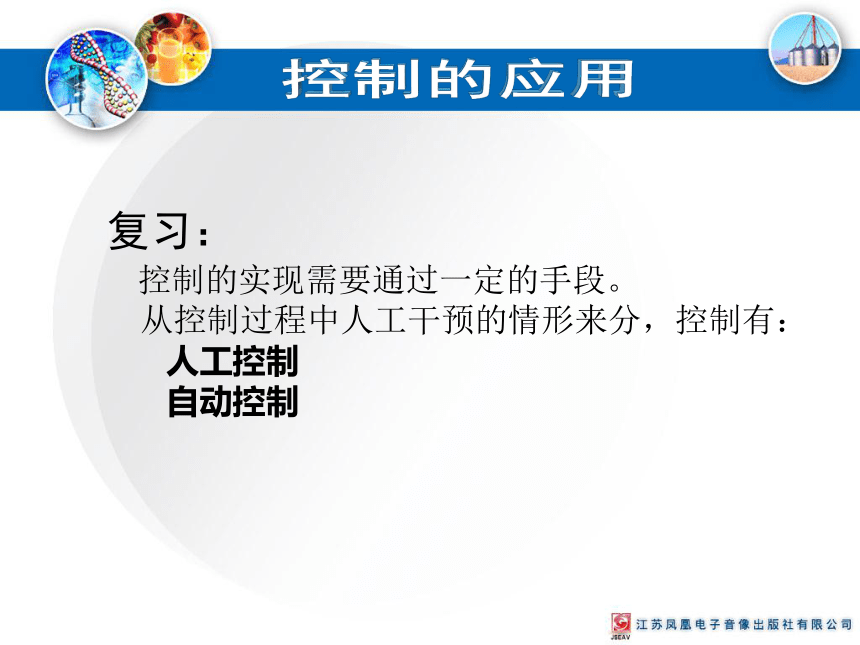

控制的實現需要通過一定的手段。
　　從控制過程中人工干預的情形來分，控制有：
人工控制
自動控制
復習：

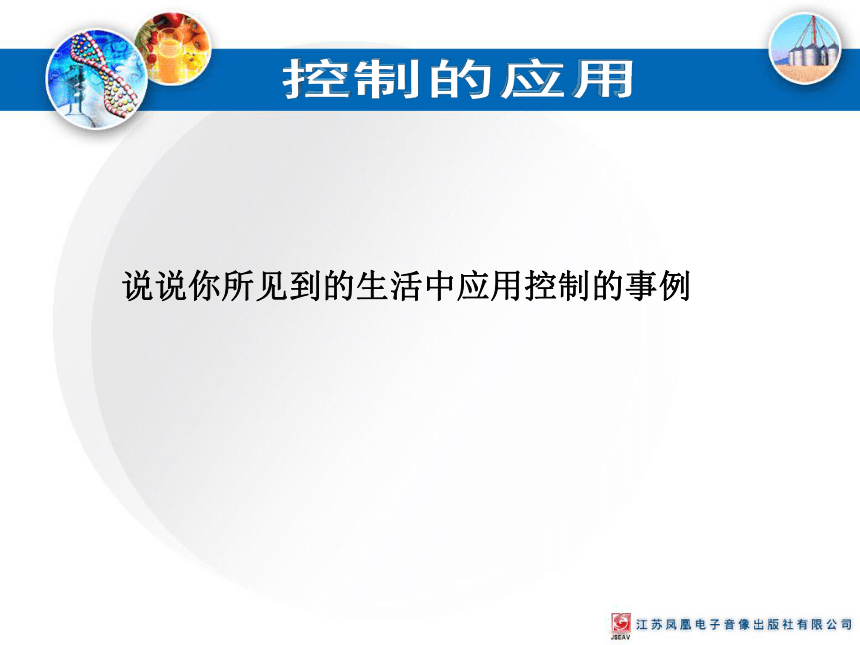

說說你所見到的生活中應用控制的事例

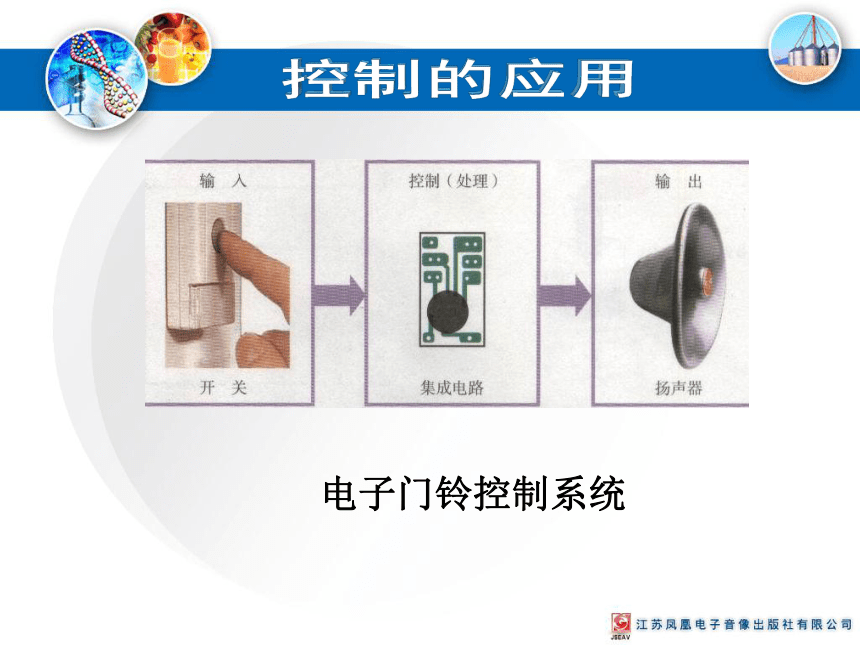

電子門鈴控制系統

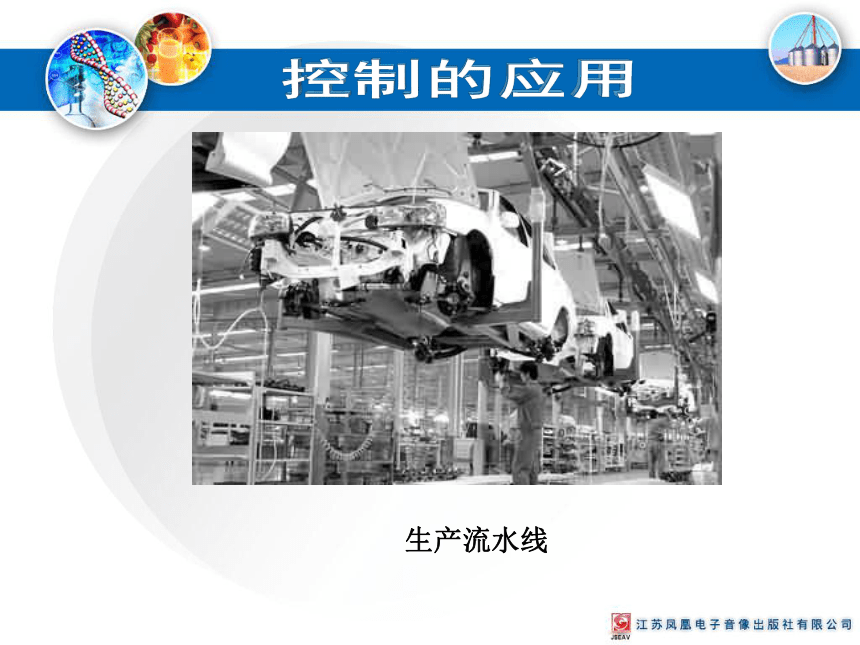

生產流水線

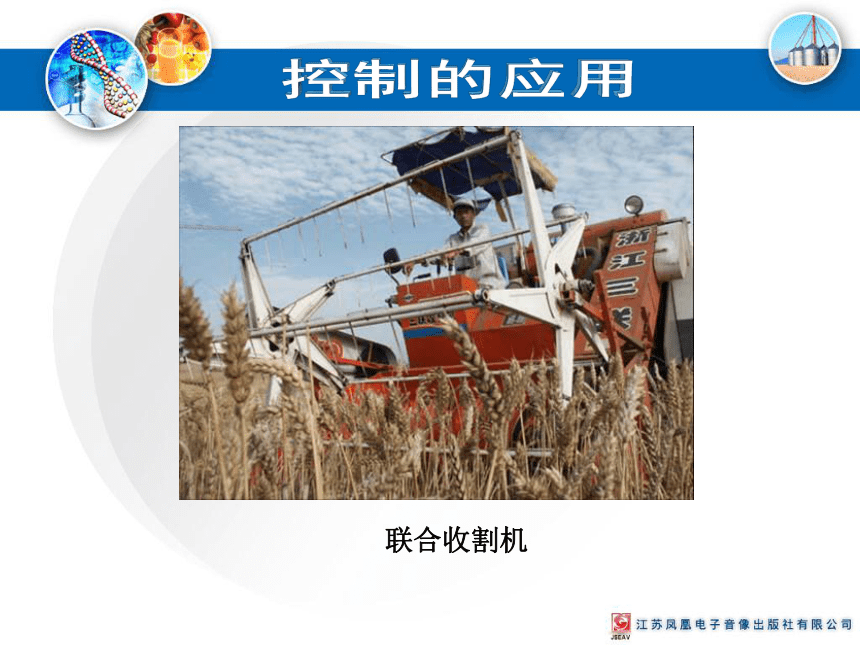

聯合收割機

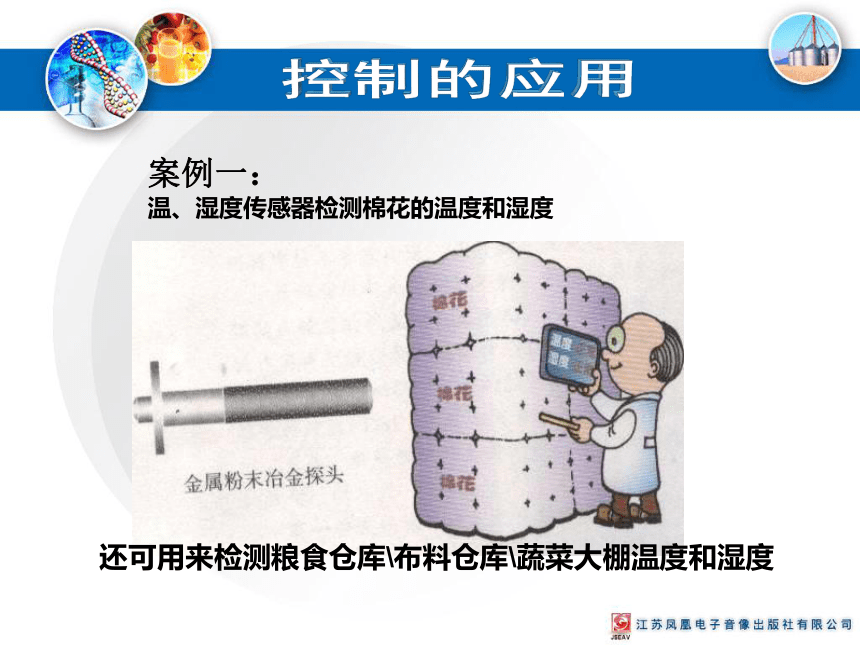

案例一： 溫、濕度傳感器檢測棉花的溫度和濕度
還可用來檢測糧食倉庫\布料倉庫\蔬菜大棚溫度和濕度
案例二：電子秤是怎樣工作的？
電子秤由電阻應變片、電壓放大器、模數轉換器和數字顯示器等組成。
怎樣稱重？
電阻應變片由康銅絲做成，當受到力的作用時，它的電阻就會發生變化。把應變片接在合適的電子電路中，電阻的變化量就能轉換為電壓的變化量，經過電壓放大器放大和處理后又成為相應的數字量，送到液晶顯示器顯示出被稱物體的質量。
怎樣計價？
稱出貨物質量后，通過鍵盤輸入貨物的單價，裝在電子秤里具有計算功能的處理器開始工作，顯示器上就能顯示出總價錢。如果把電子秤與打印機相連，則被被秤貨物的質量、價格、總價錢就能在紙帶上打印出來。
馬上行動：
你能不能想到一種更方便、更快捷、更準確的方法來稱“大象”。
可用力敏傳感器制成的測量汽車質量的地秤。
壓敏傳感器還可用在哪里？
電腦鍵盤、手機鍵盤等。
原理：在自動傳送帶的兩側分別安裝光源和光敏傳感器，當被測瓶子位于光源和傳感器之間時，傳感器無光照，否則便有光照，這樣通過它輸出的電信號發生變化便可計數。若瓶子是透明的，同時可檢測液位或液體的混濁度。
案例三：光敏傳感器
光敏傳感器用途還有哪些？
光電鼠標、數碼相機等。
一、控制的手段
1. 控制的涵義
2. 控制的三大要素
二、控制的應用
小結：
1. 分析下列控制現象是自動控制還是人工控制 :
(1) 搖動鏟轆，提取井水；
(2) 用氣筒給自行車的輪胎充氣；
(3) 電梯的上下運行控制；
(4) 農用灌溉抽水機抽水的控制。
2. 在生產生活中，有哪些控制分別是利用機械控制、氣動控制、液壓控制、電子控制等手段實現的？
　　機械控制：普通水龍頭、浮子——杠桿水位控制、電飯煲等。
　　電子控制：電子計算器、家用電冰箱、自動門、汽車自動變速器的電子控制裝置。
　　氣動控制： 化工生產中常用的氣動閥門、公交車車門開關控制。
　　液壓控制： 建筑工地打樁機、修理汽車用的油壓千斤頂。
練習：
3. 觀察自行車的剎車控制裝置，試著調節自行車后輪的剎車部件，使后輪剎車控制更加靈敏。
