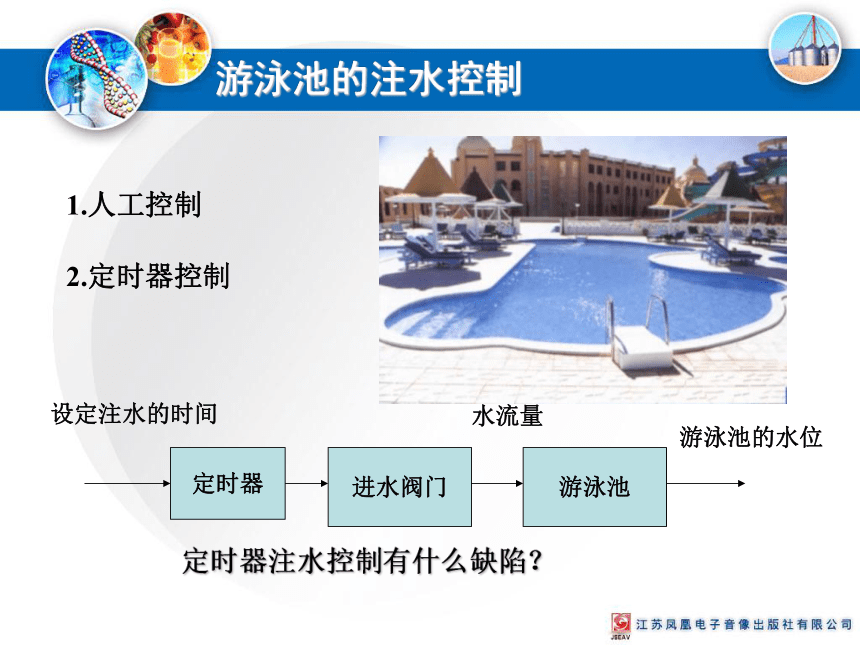

游泳池的注水控制
定時器
設定注水的時間
進水閥門
游泳池
游泳池的水位
水流量
1.人工控制
2.定時器控制
定時器注水控制有什么缺陷？
游泳池的注水控制的改進
水位檢測裝置
控制器
進水閥門
游泳池
實際水位
水流量
控制器
檢測裝置
+
-
設定水位

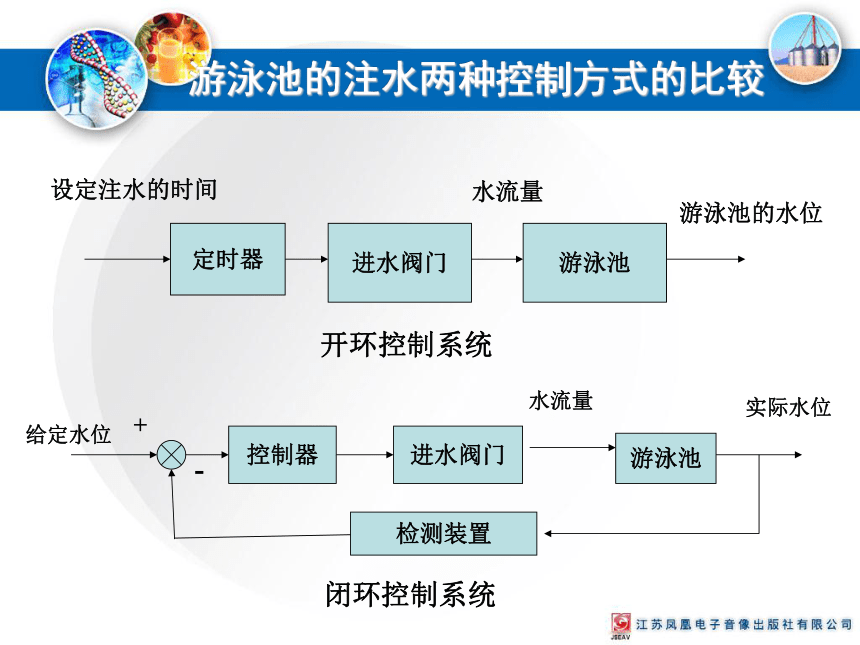

游泳池的注水兩種控制方式的比較
給定水位
進水閥門
游泳池
實際水位
水流量
控制器
檢測裝置
+
-
定時器
設定注水的時間
進水閥門
游泳池
游泳池的水位
水流量
開環控制系統
閉環控制系統

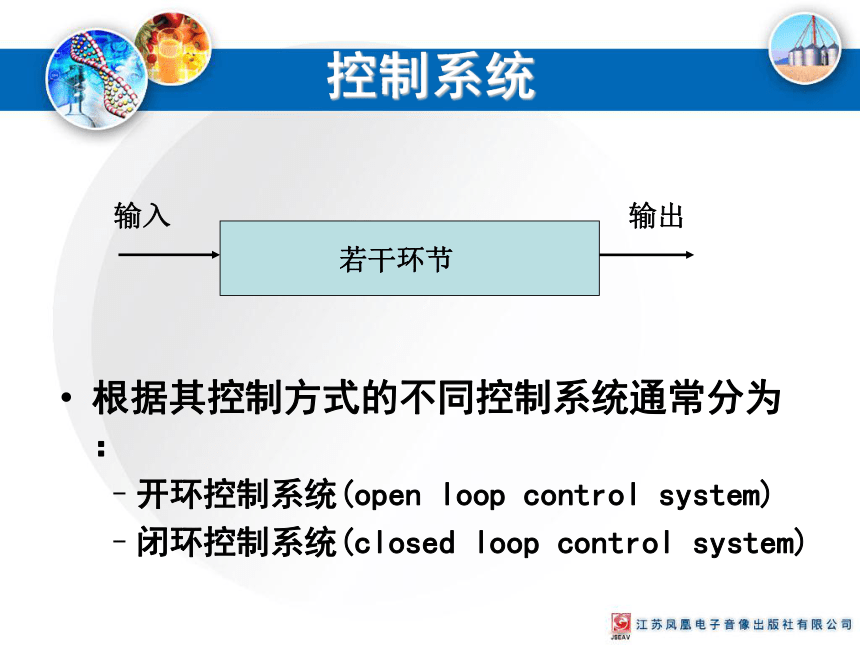

控制系統
根據其控制方式的不同控制系統通常分為：
開環控制系統(open loop control system)
閉環控制系統(closed loop control system)
若干環節
輸入
輸出
開環控制系統
　　　控制系統的輸出量不對系統的控制產生任何影響，這種控制系統稱為開環控制系統。
控制器
執行器
被控對象
輸入量
輸出量
控制量
開環控制系統
　閉環控制系統
控制器
執行器
被控對象
給定值
被控量
干擾信號
+
反饋環節
-
　　把系統的輸出量返回到輸入并對控制過程產生影響的控制系統稱為閉環控制系統。
　　提問：紅外自動水龍頭是開環控制還是閉環控制？
閉環控制系統與開環控制系統的比較
控制系統 反饋 控制精度 結構 成本 應用范圍
閉環
開環
有反饋
無反饋
精度高
精度較低
結構復雜
結構簡單
成本高
成本低
高精度、高可靠、系統本身不穩定的應用領域
控制精度要求不高本身很穩定的應用
