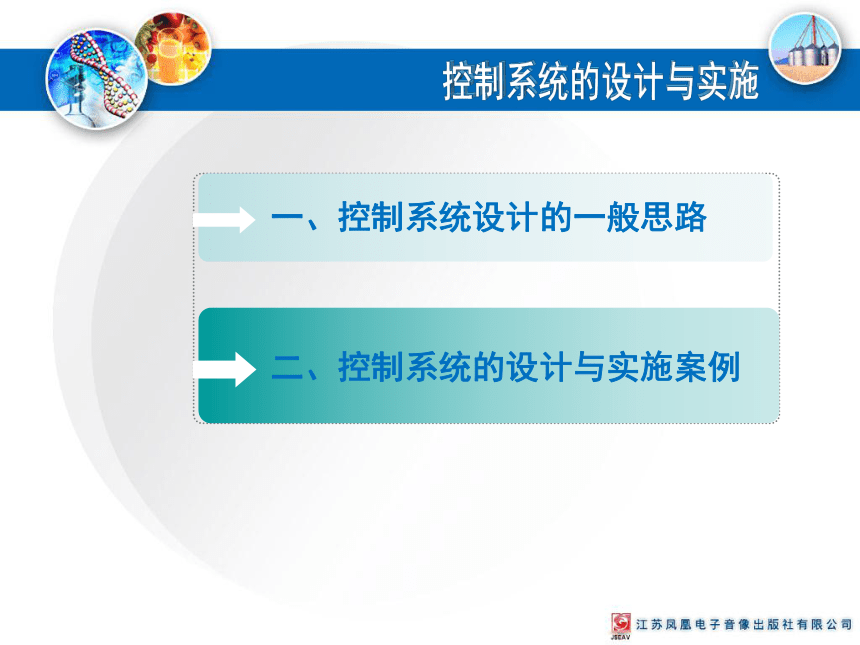

一、控制系統設計的一般思路
二、控制系統的設計與實施案例

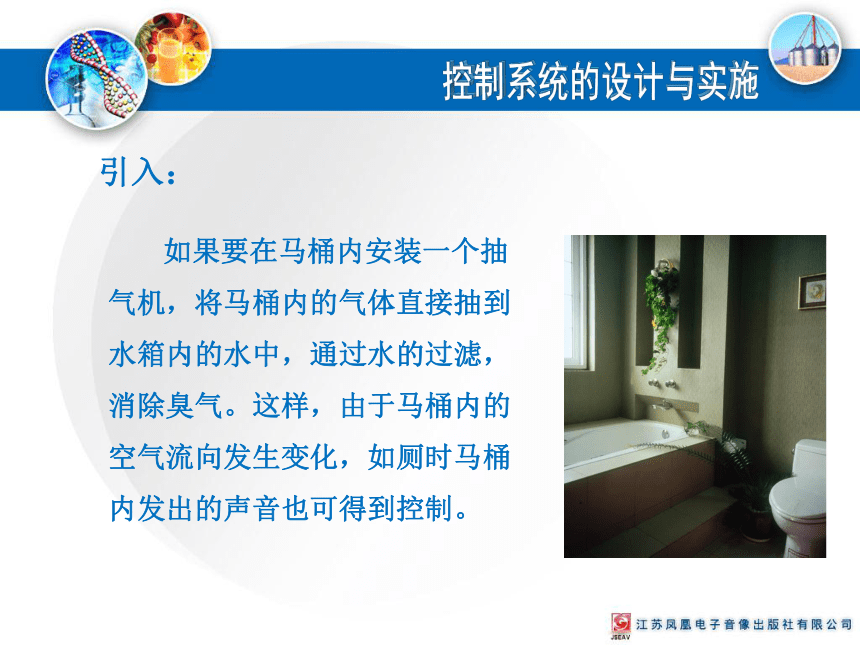

引入：
如果要在馬桶內安裝一個抽氣機，將馬桶內的氣體直接抽到水箱內的水中，通過水的過濾，消除臭氣。這樣，由于馬桶內的空氣流向發生變化，如廁時馬桶內發出的聲音也可得到控制。
一、控制系統設計的一般思路
系統要達到的目標？
控制的對象？
被控對象的特性？
被控量和控制量？
外界的主要干擾因素？
怎樣的方案既達到目的、又經濟、易于實現？
設備和元件？
控制系統的設計
實施控制系統所需的設備、元件等
系統的成本分析
控制系統調試、運行和評價
控制系統的方案選擇
分析被控對象的主要特征
明確控制的目的
確定被控量、控制量
分析主要的干擾因素
。。。 。。。

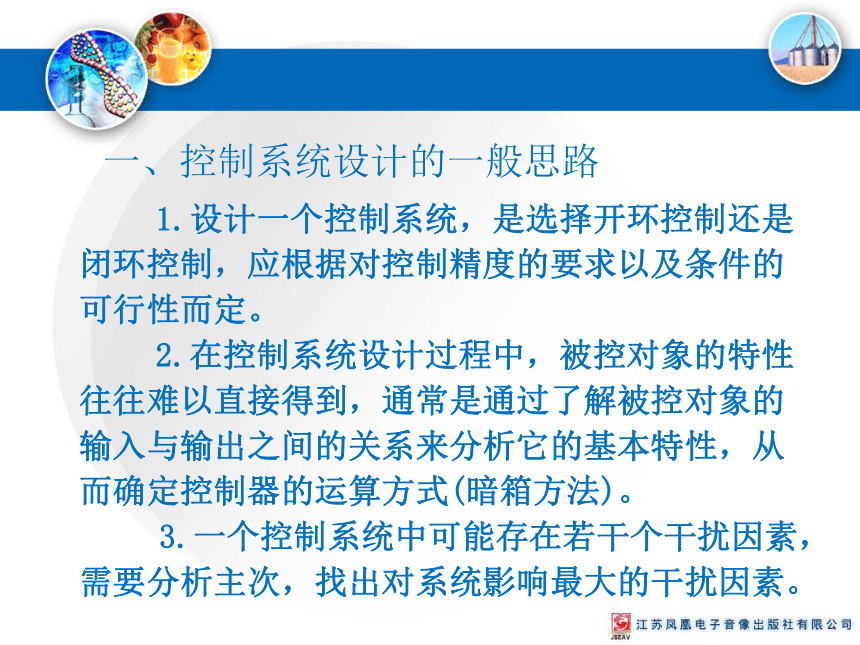

　 1.設計一個控制系統，是選擇開環控制還是閉環控制，應根據對控制精度的要求以及條件的可行性而定。
　2.在控制系統設計過程中，被控對象的特性往往難以直接得到，通常是通過了解被控對象的輸入與輸出之間的關系來分析它的基本特性，從而確定控制器的運算方式(暗箱方法)。
　 3.一個控制系統中可能存在若干個干擾因素，需要分析主次，找出對系統影響最大的干擾因素。
一、控制系統設計的一般思路

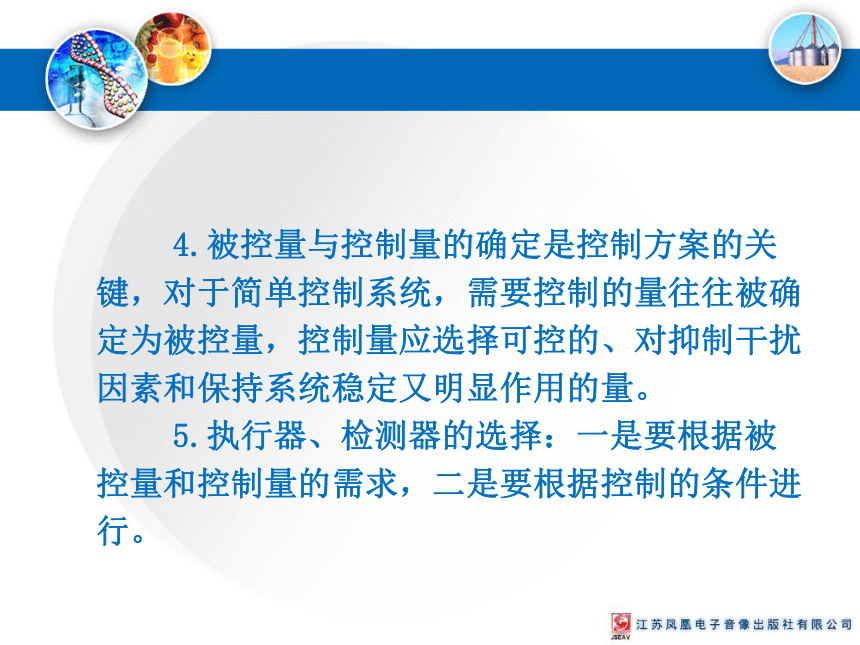

　4.被控量與控制量的確定是控制方案的關鍵，對于簡單控制系統，需要控制的量往往被確定為被控量，控制量應選擇可控的、對抑制干擾因素和保持系統穩定又明顯作用的量。
　 5.執行器、檢測器的選擇：一是要根據被控量和控制量的需求，二是要根據控制的條件進行。

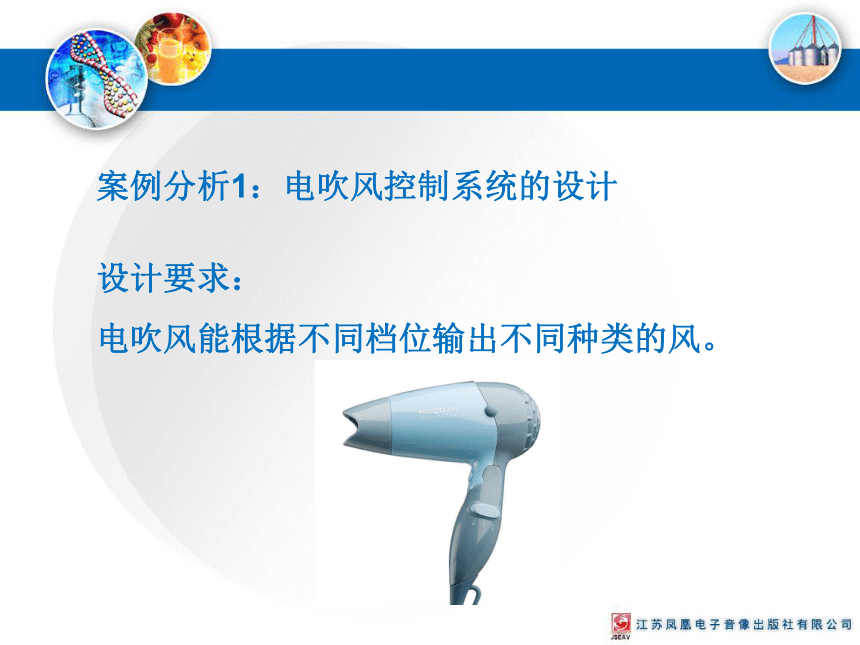

設計要求：
電吹風能根據不同檔位輸出不同種類的風。
案例分析1：電吹風控制系統的設計

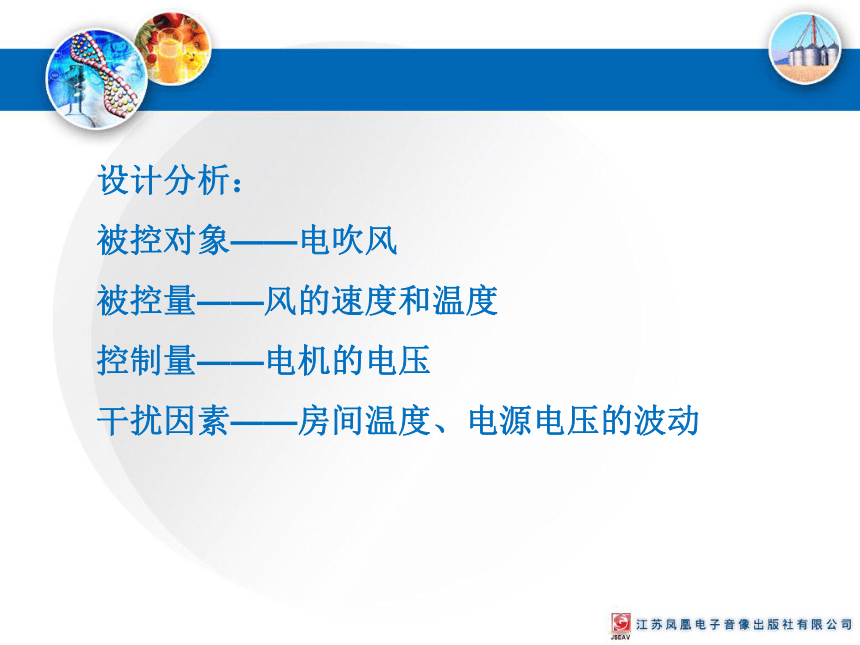

設計分析：
被控對象——電吹風
被控量——風的速度和溫度
控制量——電機的電壓
干擾因素——房間溫度、電源電壓的波動
工作過程：
電機、風扇、電熱絲
設定電吹風的檔位
（輸入）
風的速度和溫度
（輸出）
設計要求：
控制輸出的風速。
案例分析2：電風扇風速控制設計
設計分析：
1.電風扇風速控制這個系統要達到的目的是什么？
2.控制的對象是什么？被控對象有哪些特性？
3.需要哪些零部件組成控制系統？被控量的控制量分別是什么？
4.外界的干擾因素是什么？影響的程度有多大？
5.怎樣做到經濟實用？設計更安全？
6.該控制系統各部件的設計還與什么有關
案例分析3：抽水馬桶水位自動控制
設計要求：
當水位達到某一指
定高度時，進水口停止
進水。
設計要求：當水位達到某一指定高度時，進水口停止進水。
設計分析：
根據設計要求，選擇閉環控制系統。被控對象是抽水馬桶的水箱，被控量是抽水馬桶水箱水位的高度，控制量是進水管的水流量，水箱水位的高度與進水量之間呈線形關系，主要干擾因素是水箱的出水流量。
方案構思：
采用浮球作為水位高度的檢測裝置。當水箱的水位低于水箱的某個高度時，出現了水位差（給定的水位高度與實際水位高度之差），這個信號通過浮球、連桿機構傳給進水閥，使進水閥打開，從而水箱進水；當水箱的水位達到水箱的某個高度時，水位差為零，進水閥關閉。
控制過程：
轉動沖水旋鈕，使出水閥打開，水箱沖水。與此同時，進水閥打開，水箱進水，直到指定水位時，進水閥關閉。
給定水位
杠桿比較
進水閥門
水箱
水位
浮球
+
-
控制過程方框圖：
設計要求：
抽氣機能根據不同的檔位（如電風扇的風速控制器）改變抽風量的大小。
設計： 馬桶內抽氣控制系統
設計分析：
抽氣機控制系統的的被控對象是抽氣機裝置，被控對象是抽氣量的大小，控制量是電機的電壓，干擾因素是電源電壓的波動。
抽氣機控制的工作過程：抽氣機是通過電動機帶動真空泵將氣體從馬桶內抽到水箱之中的。
分組討論：
1.設計馬桶內抽氣控制系統方案，畫出流程方框圖。
2.討論設計還存在哪些問題，如何改進。
方案構思：
設定抽氣機的擋位就設定了電動機電壓，接通電源后，電動機帶動真空泵，將馬桶內的氣體抽到水箱中，輸出的就是預設定抽氣大小的量。
工作過程：
電機，真空泵
電源（輸入）
抽氣的量
（輸出）
抽氣機的檔位
作業：
馬桶內抽氣裝置的模型制作。
　1.確定了抽氣機控制系統的設計方案后，畫出必要的電氣線路圖。
　2.選擇適當型號的元件和配件，進行組裝。（老師提供相應的配件和原材料，學生現場制作）
　3.進行調試，測試能否實現設計目標，提出改進意見。
