第六章 設計圖樣的繪制

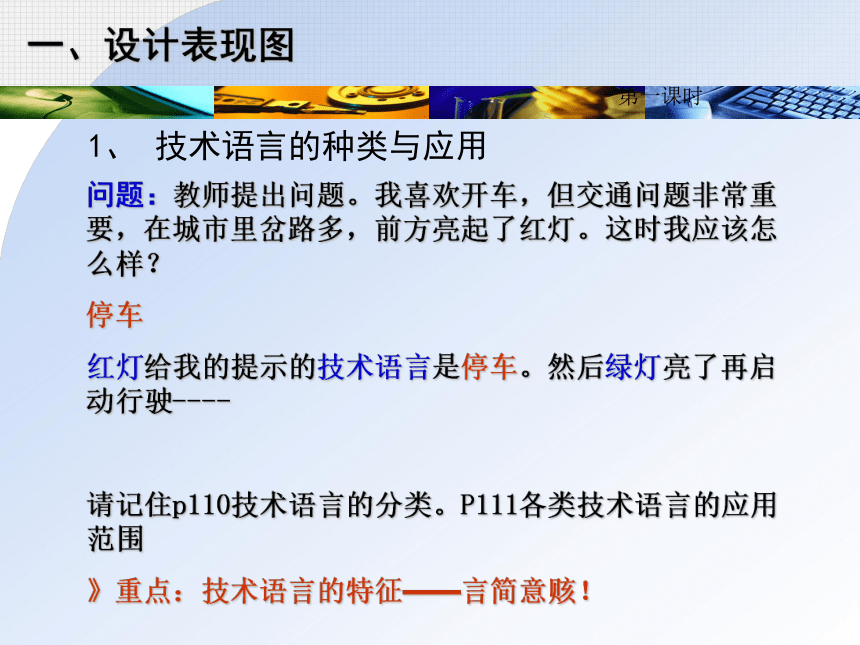

一、設計表現圖
第一課時
1、 技術語言的種類與應用
問題：教師提出問題。我喜歡開車，但交通問題非常重要，在城市里岔路多，前方亮起了紅燈。這時我應該怎么樣？
停車
紅燈給我的提示的技術語言是停車。然后綠燈亮了再啟動行駛----
請記住p110技術語言的分類。P111各類技術語言的應用范圍
》重點：技術語言的特征——言簡意賅！

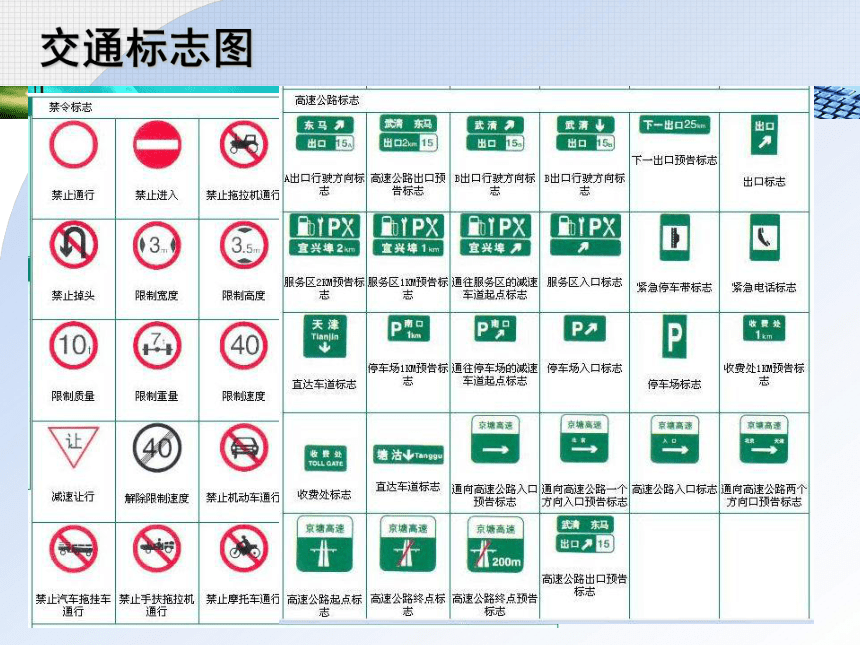

交通標志圖

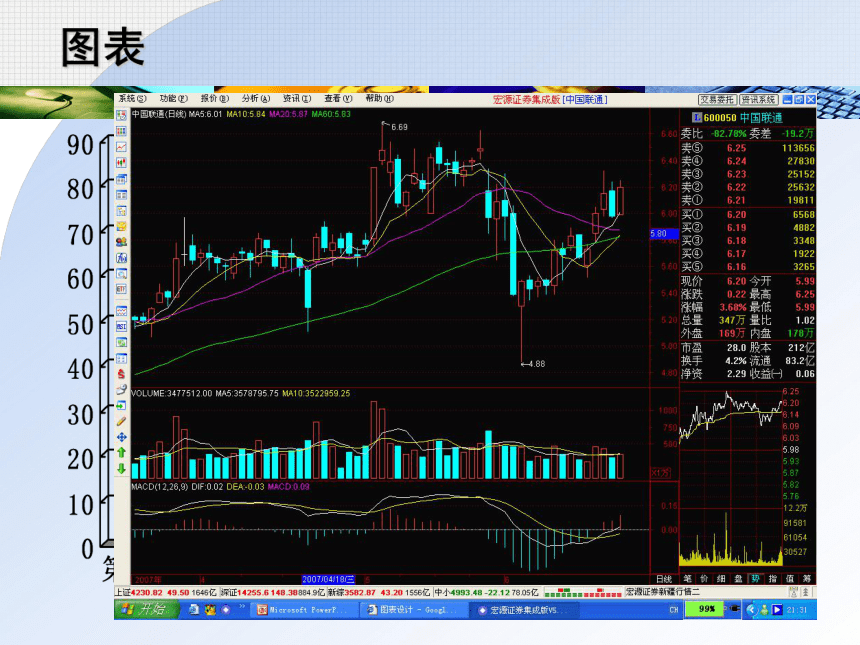

圖表

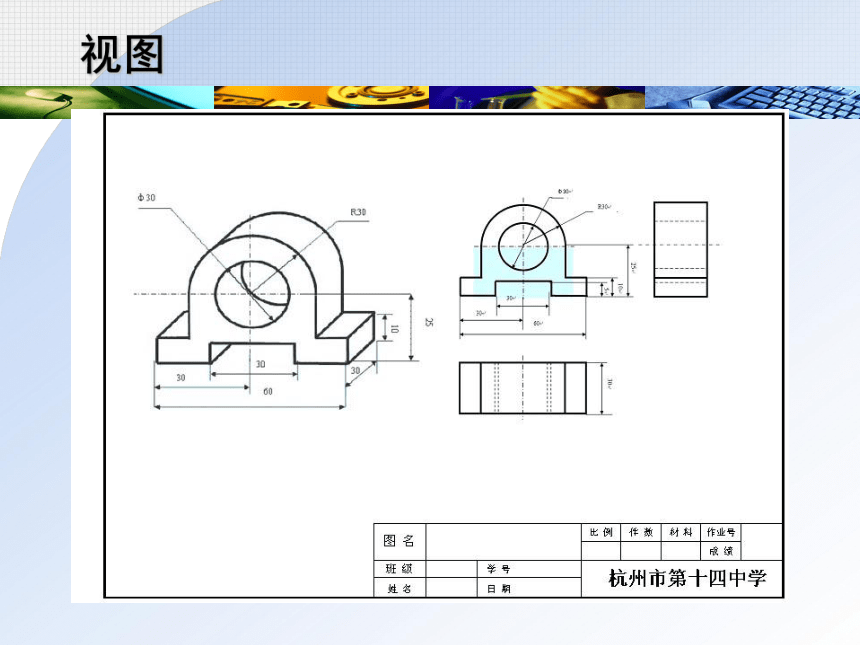

視圖

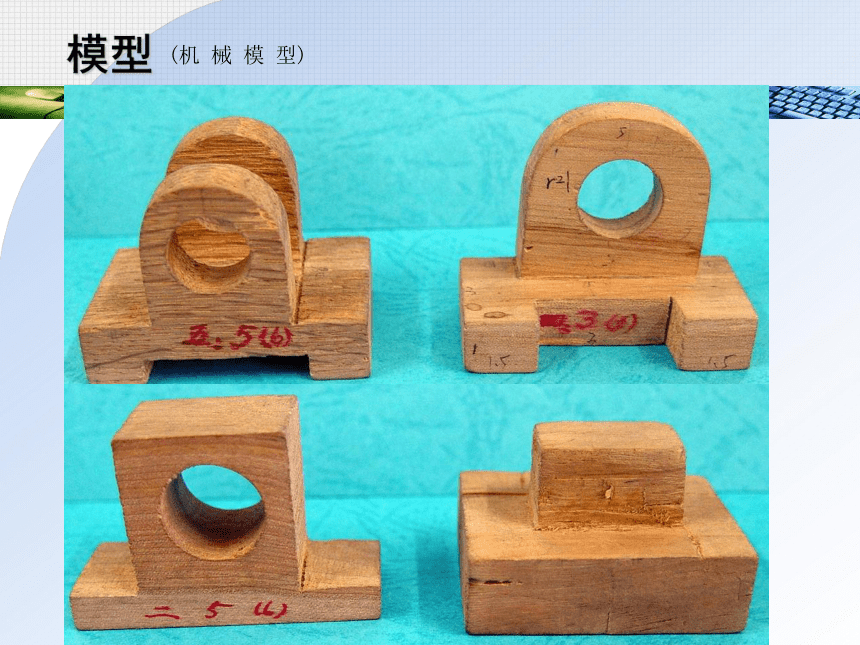

(機 械 模 型)

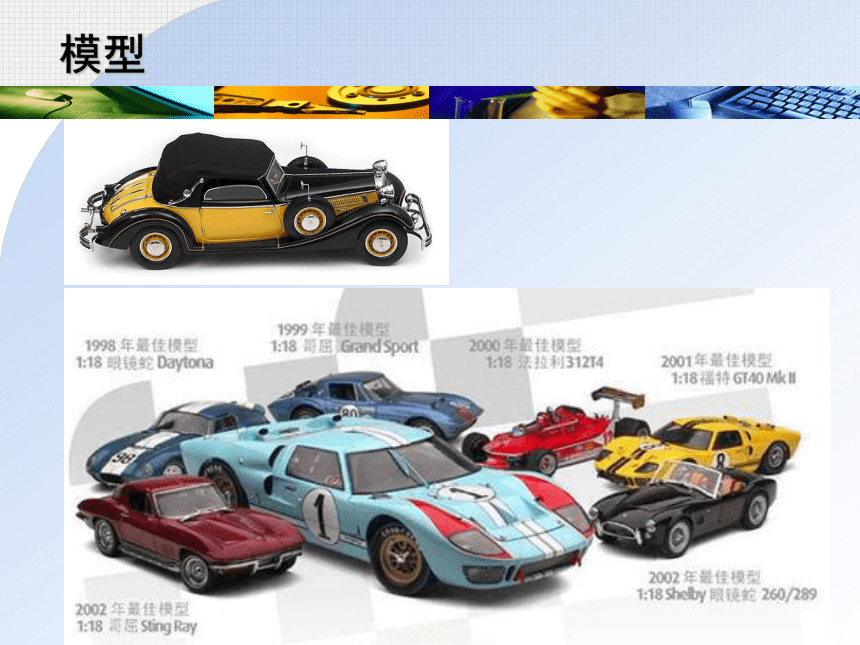

模型

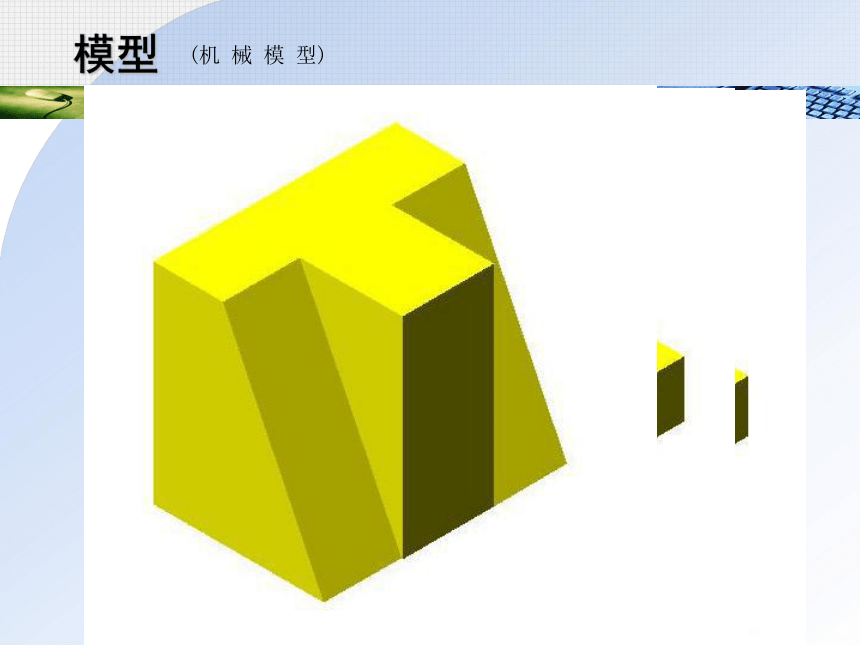

(機 械 模 型)
模型
模型
模型

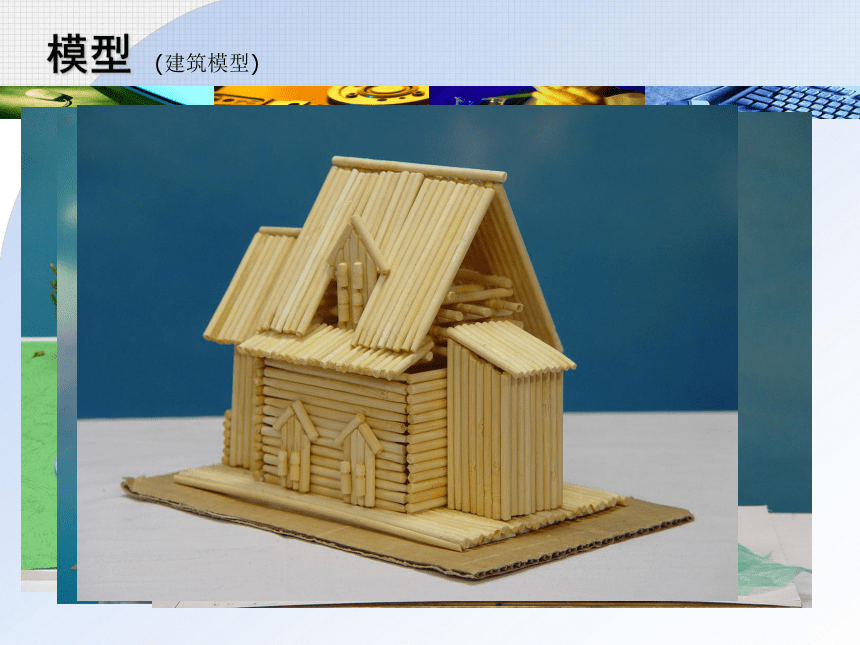

(建筑模型)
模型

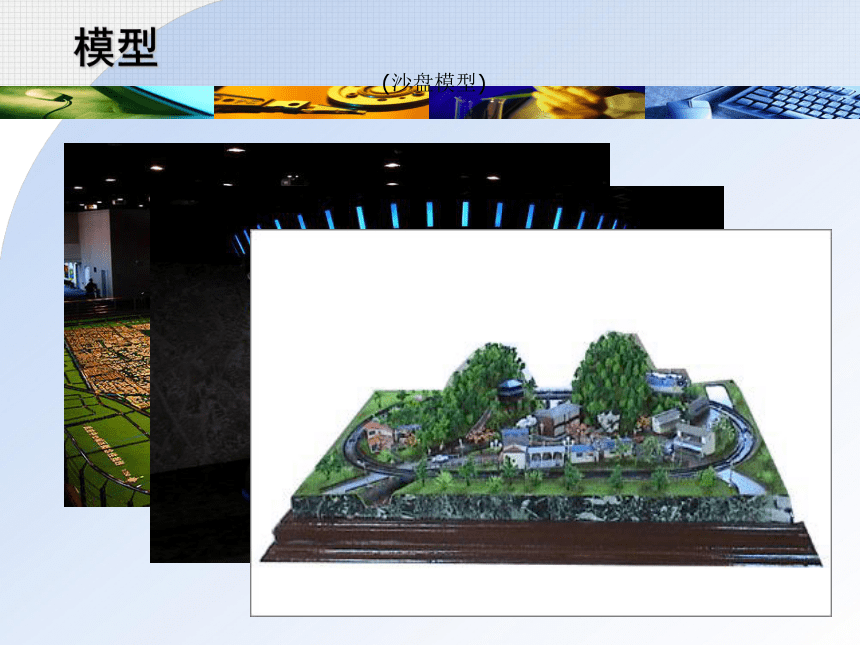

(沙盤模型)
手勢
旗幟
2、草圖的繪制
設計表現的基礎
徒手繪圖---網格繪制
第一步 握筆姿勢
第二步 練習
第三步 提高對筆的控制能力
基本繪圖法
草圖的分類P114(重要)
構思草圖
設計草圖
完成書本作業P115
透視圖是以作畫者的眼睛為中心作出的空間物體在畫面上的中心投影（而非平行投影）。它具有將三維空間物體轉換或便于表面到畫面上的二維圖像的作用。
透視的基本規律：
凡是與畫面平行的直線，透視則與原直線平行，凡與畫面平行，行距的等長直線，透視也等長。
凡在畫面上的直線的透視長度等于實長，當畫面在直線與視點之間時，等長相互平行直線的透視長度距畫面遠的低于距畫面近的，即近高遠低的現象，當畫面在直線與視點之間時，在同一平面上，等距、相互平行的直線透視間距畫面近的寬于距畫面遠的，即近寬遠窄。
與畫面不平行的直線透視延長后消失于一點，這一點從視點作與該直線平行的視線與畫面的交點――消失點，與畫面不平行的相互平行直線消失到同一點上。
透視的種類：一點透視、二點透視、三點透視。
3、透視效果圖的識讀
透視效果圖的識讀
一點透視
二點透視
三點透視
4、正等軸測圖
30
30
x
y
z
正等軸測圖是表現物體
三維結構特征的圖形，
是技術設計的基本工具。
平面結構體形正等軸測圖繪制
正等軸測圖是表現物體
三維結構特征的圖形，
是技術設計的基本工具。
特別重要：三軸夾角各１２０度
（特別重要：三軸夾角各１２０度）
圓的正等軸測圖繪制
30
O1
O2
O3
O4
X1
Y1
Z1
３、畫一個邊長為５０ｍｍ的正方體的正等軸測　　　　　　　圖，并在三個可視面上各畫一個正等軸測圓
二 常見的技術圖樣
先回顧三視圖flash視頻動畫
視 圖
將物體向投影面作正投影所得的圖形稱為視圖。
三視圖的形成及其投影規則 (1)
三視圖的形成及其投影規則 (2)
三視圖的形成及其投影規則 (3)
（1）畫各軸線、對稱中心線
（4）按標準加深各圖線
（2）畫四棱柱的三視圖
（3）畫圓柱筒的三視圖
畫圖步驟：
案例分析
形體結構三視圖
對 稱 堆 積 舉 例
（1）畫各軸線、對稱中心線
（4）按標準加深各圖線
（2）畫下面四棱柱的三視圖
（3）畫上面四棱柱的三視圖
畫圖步驟：
左右表面不平
齊分界處有線
前表面平齊分界處無線，后
表面不平齊分界處有虛線。
形體結構三視圖
2形體的尺寸標注
尺寸標注的基本要求： （極重要P124）
正確　完整　　　
清晰　合理
尺寸要素
（１）尺寸界線
（２）尺寸線
（３）尺寸箭頭
（４）尺寸數字
尺寸界線
尺寸線
尺寸數字
箭頭
視圖只能表達形體的形狀，而不能反映形體的大小，形體的真實大小是根據圖樣上所標注的尺寸來確定的。加工時也是按照圖樣上的尺寸來制造的。
幾個尺寸標注重要知識點
1.尺寸線應從邊界引出來
2.尺寸界線超過箭頭2mm
3.尺寸數字在線上方或中斷處
4.水平方向尺寸字頭向上，垂直方向?qū)懺诔叽缇€的左側且字頭向左
（詳見P124頁圖）
5.半圓或小于半圓用R
常見基本形體的尺寸標注
1. 幾何形體的尺寸標注
( )





R
2. 截交、相貫的立體的尺寸標注



S
SR



組合體的尺寸標注
定形尺寸：確定各基本形體大小的尺寸。
定位尺寸：確定各基本形體相對位置的尺寸。
尺寸基準：標注和測量尺寸的起點。一般選擇組合體的對稱平面、底面、重要端面及回轉體軸線最為尺寸基準。
總體尺寸：表示組合體的總長、總寬、總高的尺寸。
先標注定形尺寸，然后標注定位尺寸，最后標注總體尺寸
3、機械加工圖
機械加工圖是工程圖中的一種。它是以三視圖的形式來表達機械加工方法的一種技術圖樣，是完成產品的機械加工的主要依據。
要讀懂機械加工圖，首先要了解它的組成部分。機械加工圖通常由三視圖及其尺寸標注、必要的其他視圖、標題欄和文字說明幾部分組成
機械加工圖
標題欄 反映設計的最基本信息
4剖視圖
在工件內部不可見的陰影部分和結構部分，可采用虛線表達這類結構。但在機械加工中，更多采用剖視圖。
剖視圖一般有兩種特征：a 內部結構的孔、槽的軸線，或物體的對稱面；b 平行于相應的投影面。
5線路圖
電子線路圖是由圖形符號和線段所組成。一般家用電器如洗衣機、電冰箱和電視機配套的影視系統都用到電子元件。在線路圖中電子元件都有一個圖形符號來表示，圖形符號有專業技術人員的精心設計，用線段排列成完整的線路圖。
R2 R1
R3 R4 Gz
L I c
c5 C4 1 . 5V
BG1 BG2
C1 C3
C2 R5
sw
無線電收音機 線路組合圖
AutoCAD 繪圖軟件的應用 計算機應用軟件
內 景
央視新樓
南京經濟學院體育館
南京工業大學體育館
江南大學體育館
廣東奧林匹克體育場
錯誤三視圖——長未對正一
錯誤三視圖——長未對正二
錯誤三視圖——高不平齊一
錯誤三視圖——高不平齊二
錯誤三視圖——寬不相等一
錯誤三視圖——寬不相等二
錯誤三視圖——不滿足“關系”一
錯誤三視圖——不滿足“關系”二
