第三節 結構的強度與穩定性
管帥中學 丁昌芹

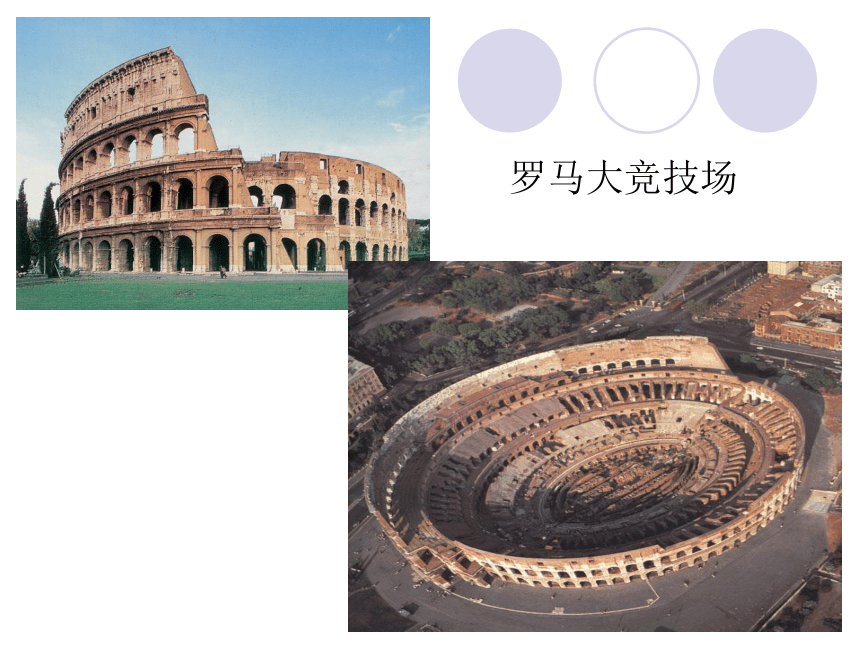

羅馬大競技場

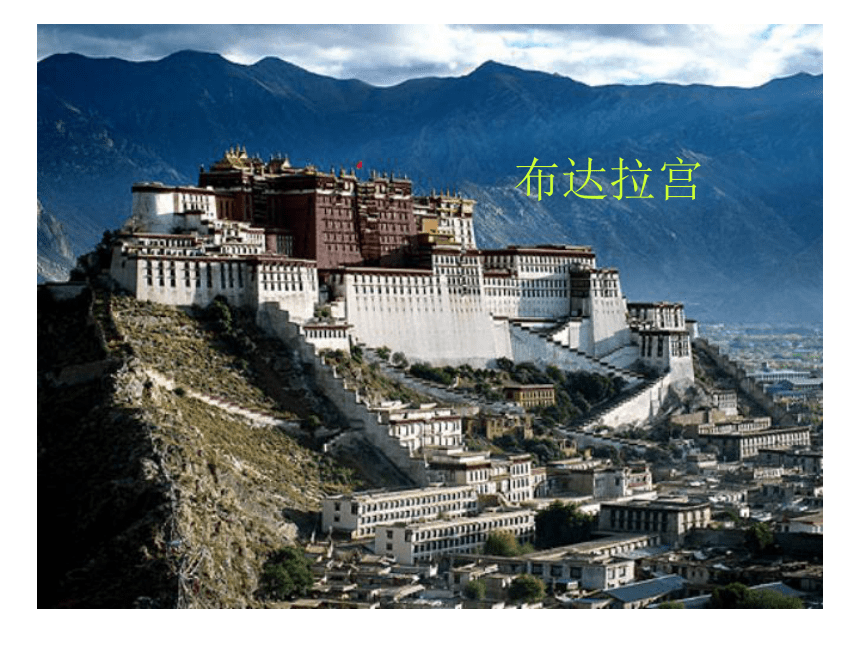

布達拉宮
教學目標
1、理解應力和強度的概念，知道應力和強度的關系，掌握影響結構強度的因素。
2、理解穩定和結構穩定性的概念，掌握影響結構穩定性的因素。
3、嘗試進行簡單的應力計算，能夠通過計算分析結構的強度。
4、在試驗過程中，鼓勵學生表達自己的認識和判斷，形成實事求是的科學態度。

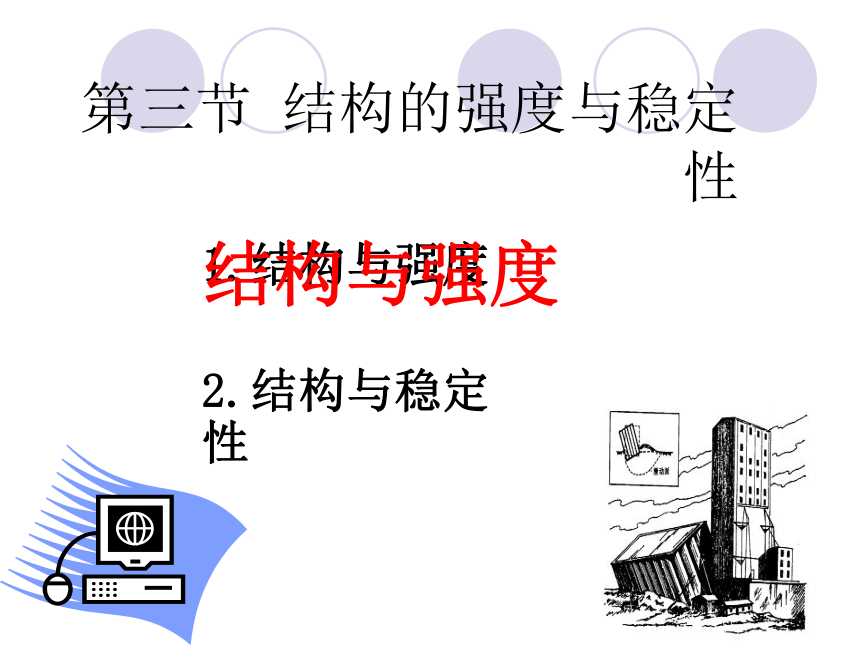

第三節 結構的強度與穩定性
1.結構與強度
2.結構與穩定性
結構與強度
內力、應力、強度、應力和強度的關系

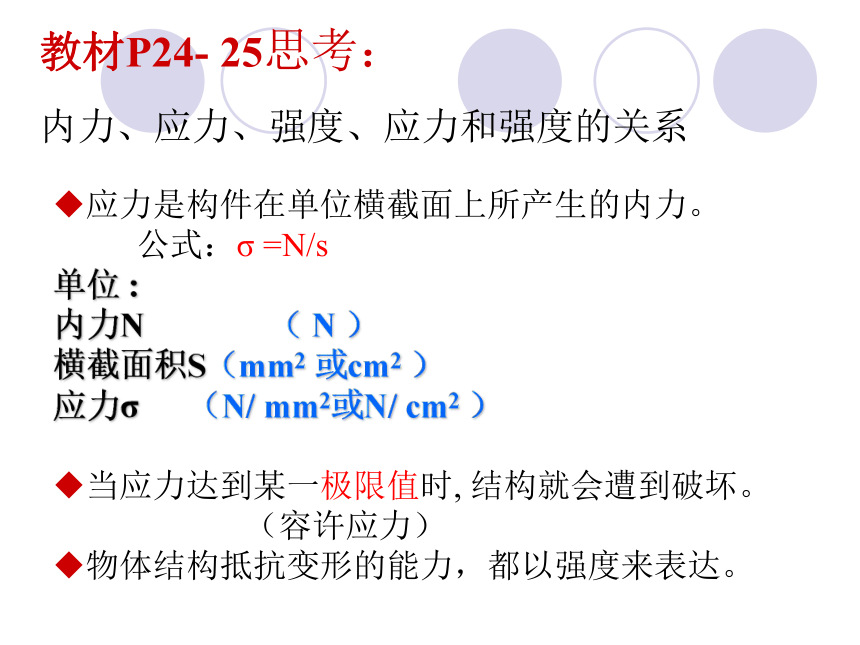

教材P24- 25思考：
應力是構件在單位橫截面上所產生的內力。
公式：σ =N/s
單位 :
內力N （ N ）
橫截面積S（mm2 或cm2 ）
應力σ （N/ mm2或N/ cm2 ）
當應力達到某一極限值時, 結構就會遭到破壞。
（容許應力）
物體結構抵抗變形的能力，都以強度來表達。

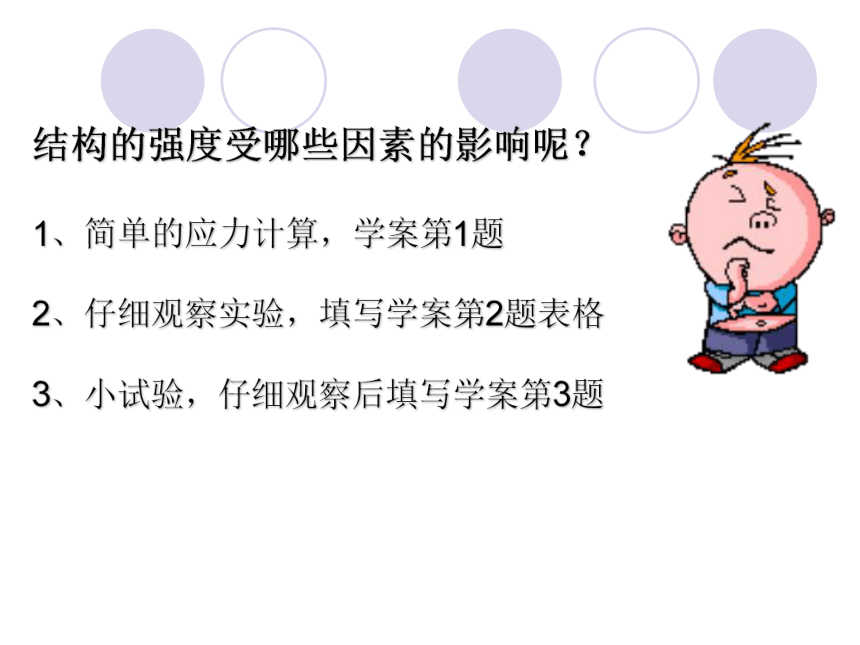

結構的強度受哪些因素的影響呢？
1、簡單的應力計算，學案第1題
2、仔細觀察實驗，填寫學案第2題表格
3、小試驗，仔細觀察后填寫學案第3題

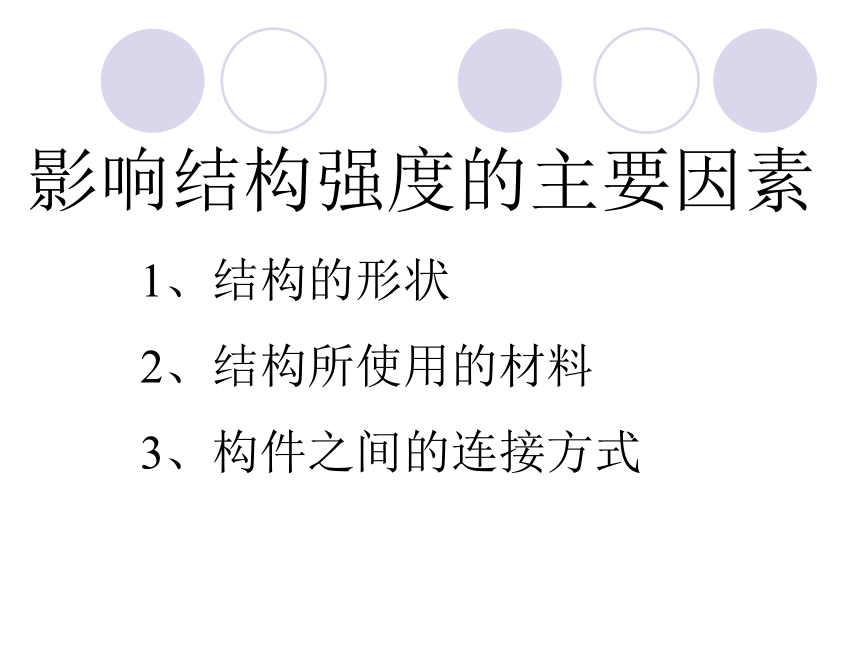

影響結構強度的主要因素
1、結構的形狀
2、結構所使用的材料
3、構件之間的連接方式

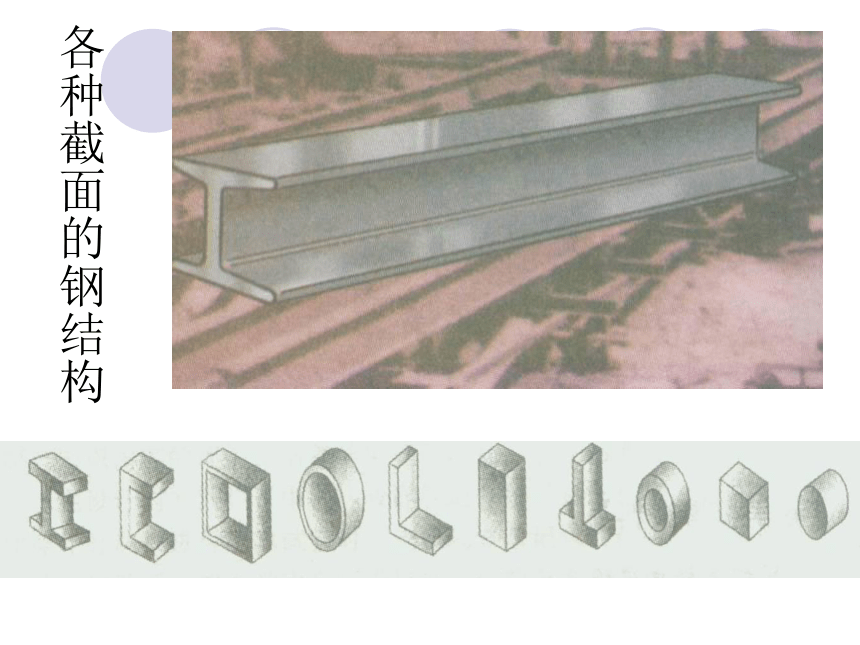

各種截面的鋼結構

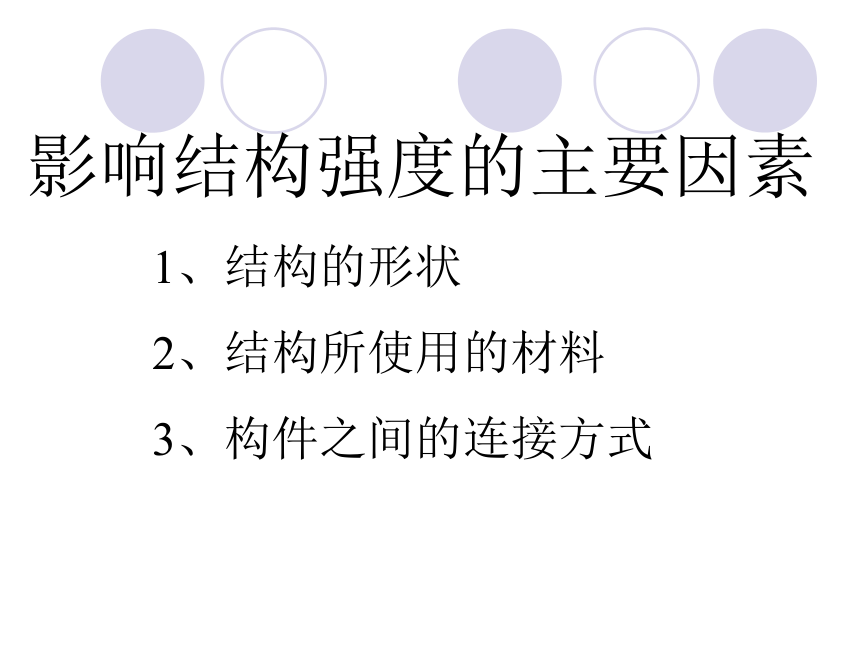

影響結構強度的主要因素
1、結構的形狀
2、結構所使用的材料
3、構件之間的連接方式

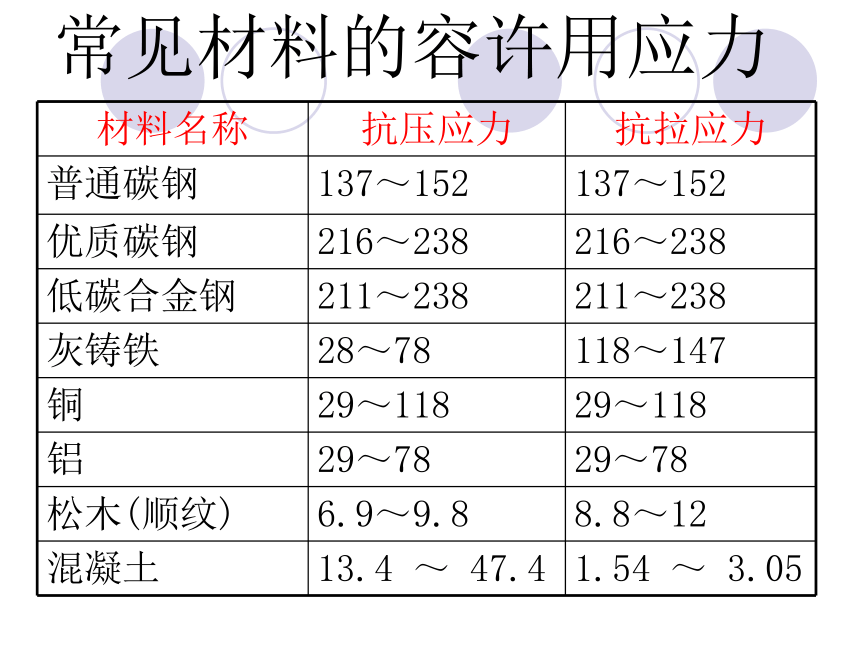

常見材料的容許用應力
材料名稱 抗壓應力 抗拉應力
普通碳鋼 137～152 137～152
優質碳鋼 216～238 216～238
低碳合金鋼 211～238 211～238
灰鑄鐵 28～78 118～147
銅 29～118 29～118
鋁 29～78 29～78
松木(順紋) 6.9～9.8 8.8～12
混凝土 13.4 ～ 47.4 1.54 ～ 3.05
使用的材料
紙杯
鋼杯
塑料杯
提問:梁只是由混凝土材料構成的嗎
注意鋼筋的位置
鋼筋混凝土：復合材料
影響結構強度的主要因素
1、結構的形狀
2、結構所使用的材料
3、構件之間的連接方式
　 不同的材料有不同的連接方式。連接方式不同，結構的強度也不同。
思考：
這幾款手機的鏈接方式
（１）鉸連接：
　　 被連接的構件在連接處不能相對移動，但可相對轉動，具體有松螺栓、松鉚等。
車輪部位
（２）剛連接：
　　 被連接的構件在連接處既不能相對移動，也不能相對轉動，具體有榫sǔn接、膠接、焊接等。
馬上行動
（1）在自行車各部件之間的連接中,
三角架屬于 連接；
剎車連桿之間屬于 連接；
輻條與鋼圈之間屬于 連接。
（2）比較下圖凳子同一結構的幾種連接方式,請問哪種連接方式的強度更好。
（1）
（2）
（3）
（4）
鉸
剛
剛
課堂小結
一、影響結構強度的主要因素
1、結構的形狀
2、結構所使用的材料
3、構件之間的連接方式
閱讀p30--31
1、舉例說明影響結構穩定性的因素是 2 什么 ？
2、怎樣巧妙地增加結構的穩定性？
（1）結構的形狀
（2）重心的位置
減小長細比
三角形框架及其組合結構
（多面體結構）
思考
第三節 結構的強度與穩定性
1.結構的強度
概念：內力、應力（計算）、強度
影響強度的因素：形狀、材料、材料的連接方式
2.結構的穩定性
概念：穩定、不穩定、穩定性
影響穩定性的因素：結構的形狀、重心的位置、長細比例、三角形框架多面體
強度和穩定性都與形狀有關系，強度是與材料的橫截面積有關，穩定性是結構與地面的接觸面積有關。
謝謝合作！
