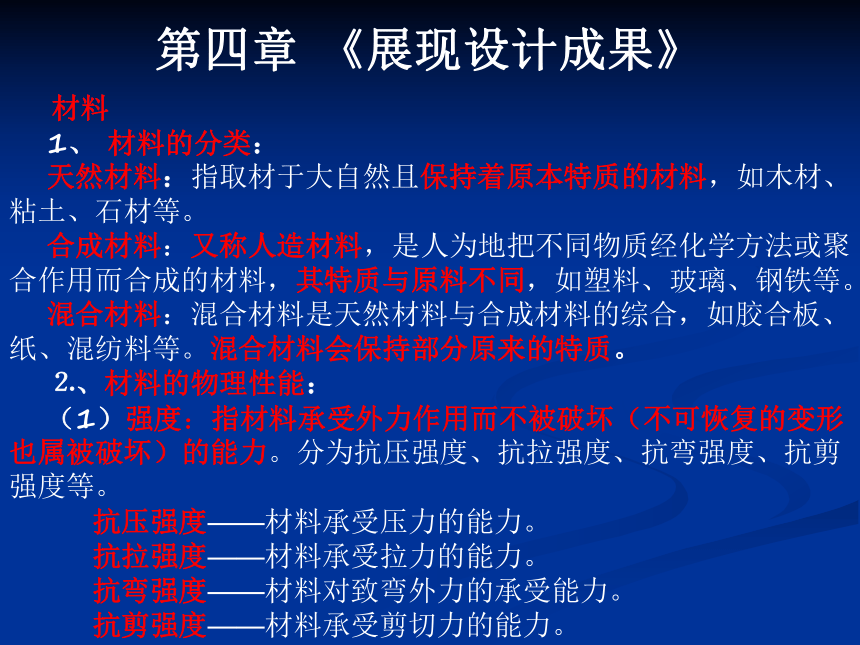

第四章 《展現設計成果》
材料
1、 材料的分類：
天然材料：指取材于大自然且保持著原本特質的材料，如木材、粘土、石材等。
合成材料：又稱人造材料，是人為地把不同物質經化學方法或聚合作用而合成的材料，其特質與原料不同，如塑料、玻璃、鋼鐵等。
混合材料：混合材料是天然材料與合成材料的綜合，如膠合板、紙、混紡料等。混合材料會保持部分原來的特質。
⒉、材料的物理性能：
（1）強度：指材料承受外力作用而不被破壞（不可恢復的變形也屬被破壞）的能力。分為抗壓強度、抗拉強度、抗彎強度、抗剪強度等。
抗壓強度——材料承受壓力的能力。
抗拉強度——材料承受拉力的能力。
抗彎強度——材料對致彎外力的承受能力。
抗剪強度——材料承受剪切力的能力。

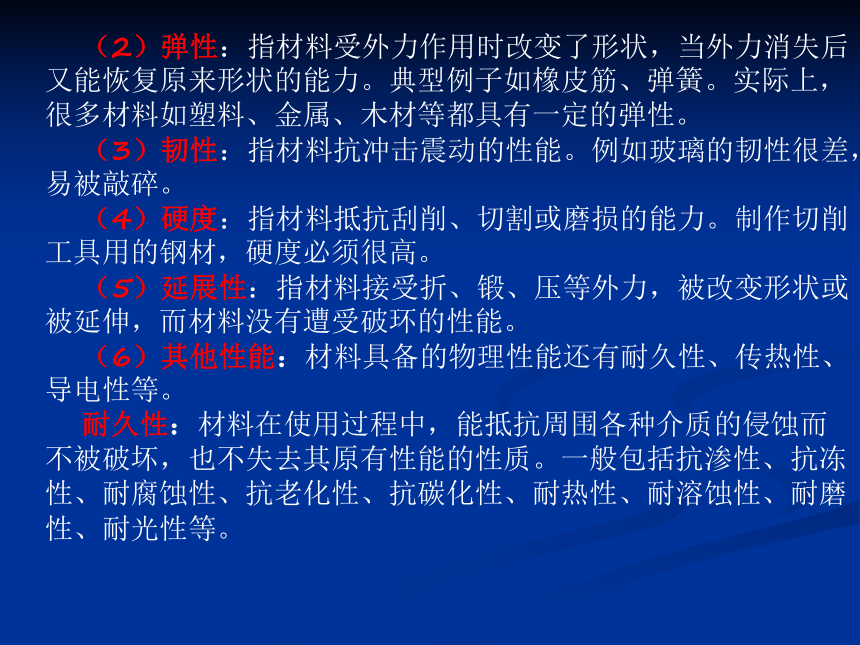

（2）彈性：指材料受外力作用時改變了形狀，當外力消失后又能恢復原來形狀的能力。典型例子如橡皮筋、彈簧。實際上，很多材料如塑料、金屬、木材等都具有一定的彈性。
（3）韌性：指材料抗沖擊震動的性能。例如玻璃的韌性很差，易被敲碎。
（4）硬度：指材料抵抗刮削、切割或磨損的能力。制作切削工具用的鋼材，硬度必須很高。
（5）延展性：指材料接受折、鍛、壓等外力，被改變形狀或被延伸，而材料沒有遭受破環的性能。
（6）其他性能：材料具備的物理性能還有耐久性、傳熱性、導電性等。
耐久性：材料在使用過程中，能抵抗周圍各種介質的侵蝕而不被破壞，也不失去其原有性能的性質。一般包括抗滲性、抗凍性、耐腐蝕性、抗老化性、抗碳化性、耐熱性、耐溶蝕性、耐磨性、耐光性等。

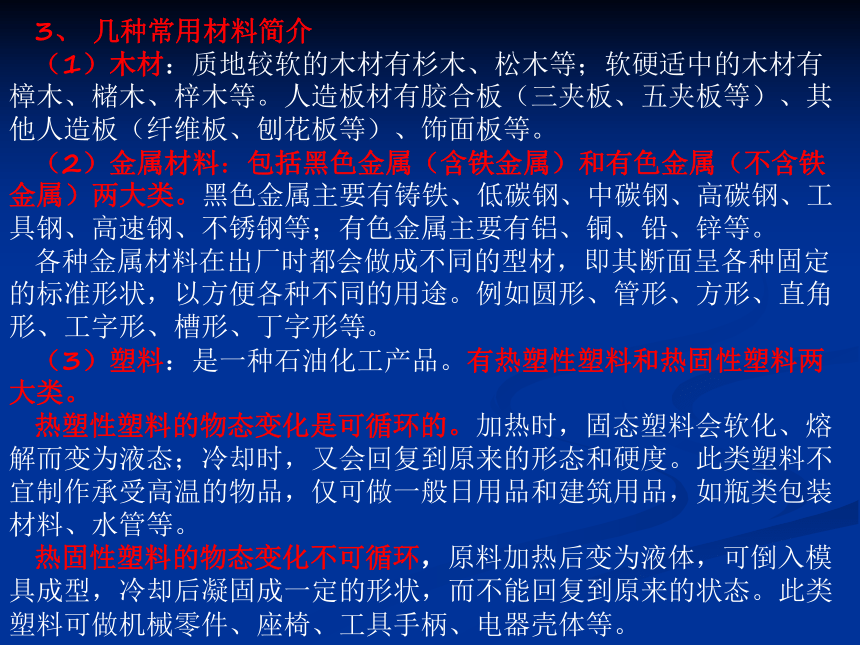

3、 幾種常用材料簡介
（1）木材：質地較軟的木材有杉木、松木等；軟硬適中的木材有樟木、櫧木、梓木等。人造板材有膠合板（三夾板、五夾板等）、其他人造板（纖維板、刨花板等）、飾面板等。
（2）金屬材料：包括黑色金屬（含鐵金屬）和有色金屬（不含鐵金屬）兩大類。黑色金屬主要有鑄鐵、低碳鋼、中碳鋼、高碳鋼、工具鋼、高速鋼、不銹鋼等；有色金屬主要有鋁、銅、鉛、鋅等。
各種金屬材料在出廠時都會做成不同的型材，即其斷面呈各種固定的標準形狀，以方便各種不同的用途。例如圓形、管形、方形、直角形、工字形、槽形、丁字形等。
（3）塑料：是一種石油化工產品。有熱塑性塑料和熱固性塑料兩大類。
熱塑性塑料的物態變化是可循環的。加熱時，固態塑料會軟化、熔解而變為液態；冷卻時，又會回復到原來的形態和硬度。此類塑料不宜制作承受高溫的物品，僅可做一般日用品和建筑用品，如瓶類包裝材料、水管等。
熱固性塑料的物態變化不可循環，原料加熱后變為液體，可倒入模具成型，冷卻后凝固成一定的形狀，而不能回復到原來的狀態。此類塑料可做機械零件、座椅、工具手柄、電器殼體等。

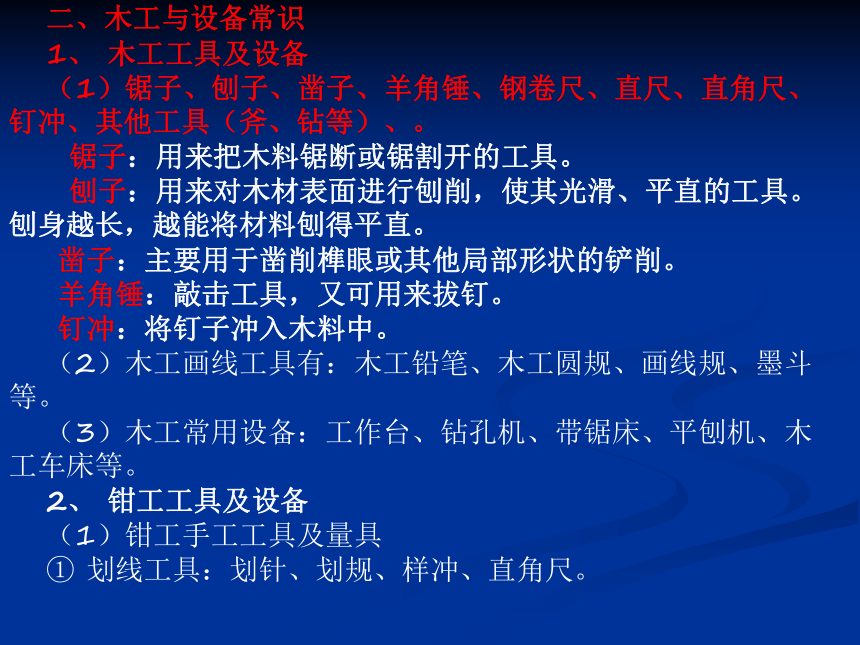

二、木工與設備常識
1、 木工工具及設備
（1）鋸子、刨子、鑿子、羊角錘、鋼卷尺、直尺、直角尺、釘沖、其他工具（斧、鉆等）、。
鋸子：用來把木料鋸斷或鋸割開的工具。
刨子：用來對木材表面進行刨削，使其光滑、平直的工具。刨身越長，越能將材料刨得平直。
鑿子：主要用于鑿削榫眼或其他局部形狀的鏟削。
羊角錘：敲擊工具，又可用來拔釘。
釘沖：將釘子沖入木料中。
（2）木工畫線工具有：木工鉛筆、木工圓規、畫線規、墨斗等。
（3）木工常用設備：工作臺、鉆孔機、帶鋸床、平刨機、木工車床等。
2、 鉗工工具及設備
（1）鉗工手工工具及量具
① 劃線工具：劃針、劃規、樣沖、直角尺。

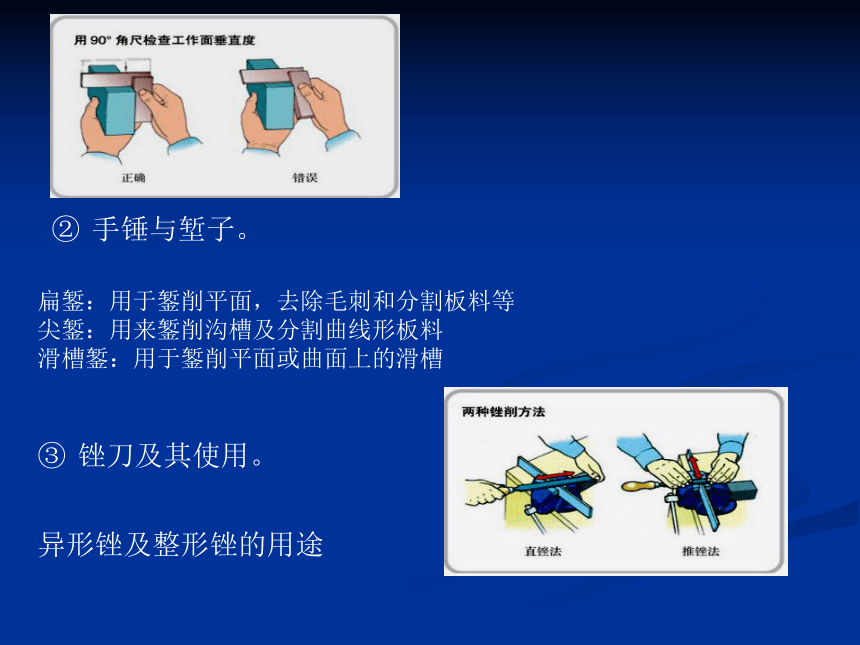

② 手錘與塹子。
③ 銼刀及其使用。
扁鏨：用于鏨削平面，去除毛刺和分割板料等
尖鏨：用來鏨削溝槽及分割曲線形板料
滑槽鏨：用于鏨削平面或曲面上的滑槽
異形銼及整形銼的用途

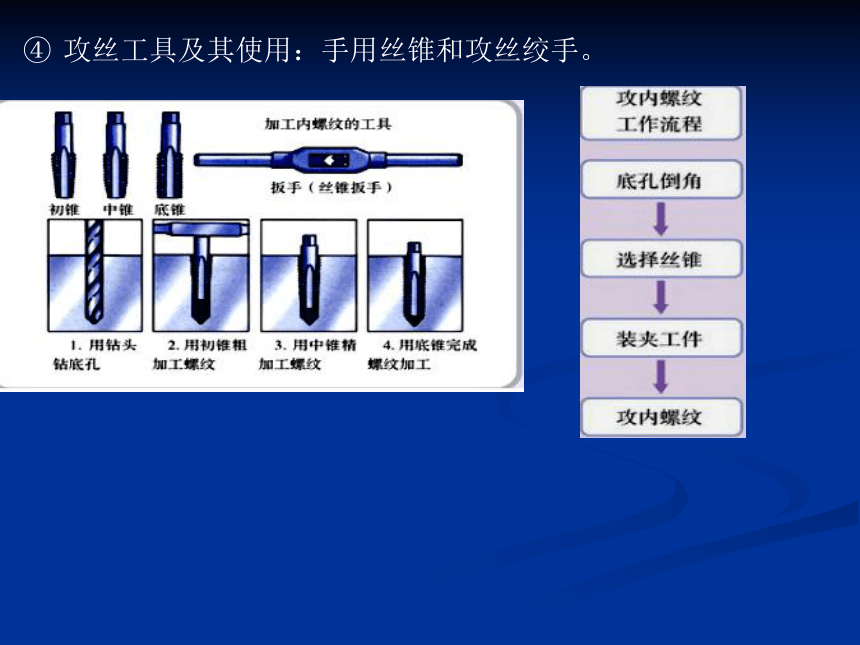

④ 攻絲工具及其使用：手用絲錐和攻絲絞手。

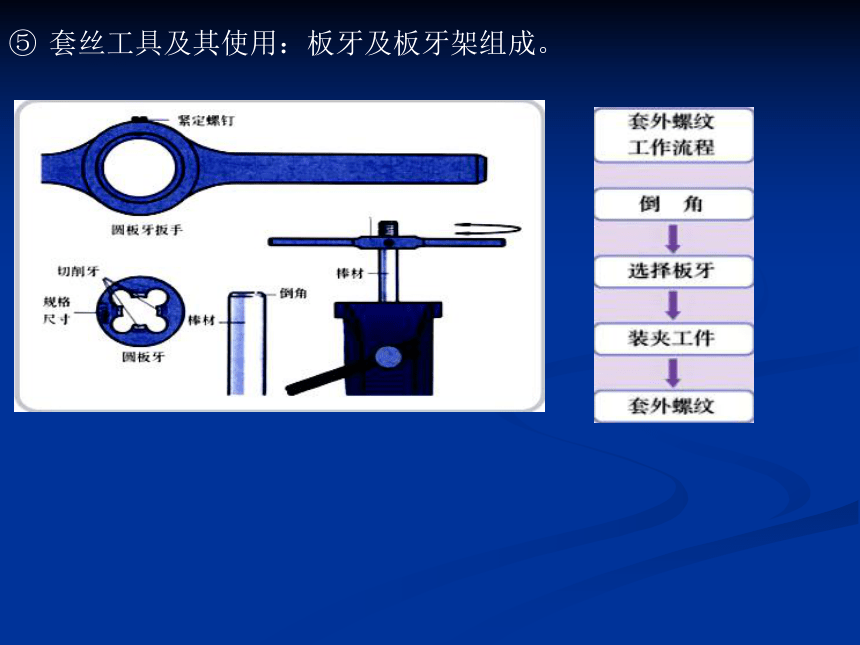

⑤ 套絲工具及其使用：板牙及板牙架組成。

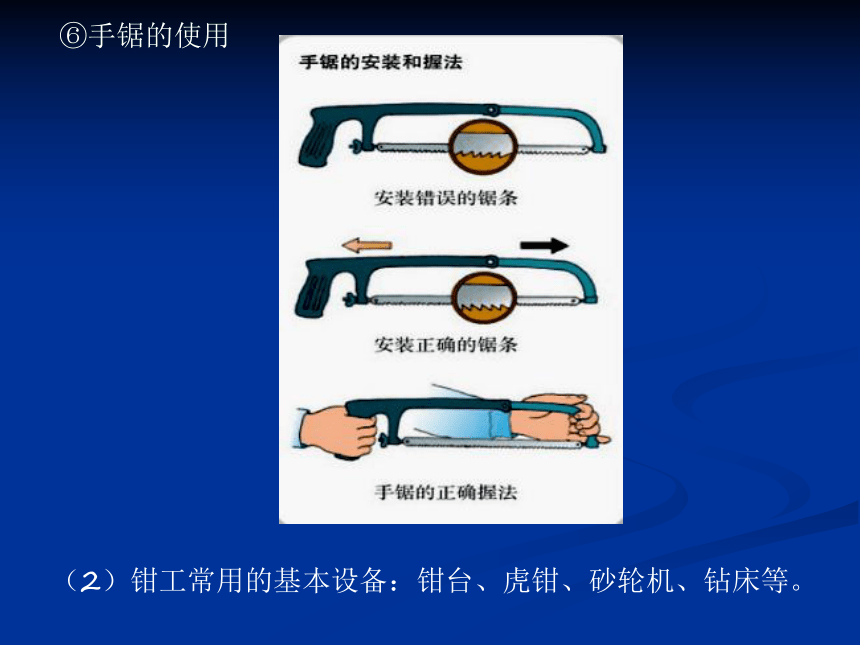

⑥手鋸的使用
（2）鉗工常用的基本設備：鉗臺、虎鉗、砂輪機、鉆床等。
三、工藝常識
1、 工藝概念及其意義
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
它是保證生產順利實施，提高產品質量和生產效率的有效手段。在技術性較強的生產部門，技術人員會將產品生產工藝制成技術文件，以指導生產實踐。
2、工藝的一般過程
備料 形成坯件 零件加工 部件制作 總裝配 表面涂飾
3、常用工藝簡介
木工工藝：包括鋸削、刨削、鑿削、鉆削等加工方法，釘聯接、榫聯接、膠聯接、活動聯接等聯接方法以及畫線、測量、制作等方面的一些操作。
鉗工工藝：包括鉚接、黏接、螺栓聯接等聯接方法
機械加工工藝（車工工藝、刨工工藝、銑工工藝、鏜工工藝、磨工工藝）、焊接工藝、鑄造工藝、鍛造工藝、沖壓工藝、熱切割工藝、金屬材料熱處理工藝、表面涂覆處理工藝。
四、原型與模型的制作
1、原型與模型的概念
（1）原型（Protype）：可以是產品本身，；也可以是在產品生產之前制作的與產品大小相同、使用功能一致的物體。
（2）模型（Model）：是根據實物、設計圖樣或構思，按比例、生態、或其他特征制成的與實物相似的一種物體。設計者一般通過模型來呈現產品的設計方案。
模型具有兩大功能：①使設計對象具體化；②幫助分析設計的可能性。
2、 模型在產品設計不同階段的作用
根據設計的要求，可先后制作草模、概念模型、結構模型、功能模型和展示模型等多種模型。
草模：用于產品造型設計的初期階段，它可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型：用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、與環境的關系等，從整體上表現產品造型的整體概念。
結構模型：用于研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型：用于研究產品的各種性能以及人機關系，同時也用于分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型：是在結構模型與功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型。作為產品的樣品，展示模型為研究人機關系、結構、制造工藝、外觀、市場宣傳等提供實體形象，并可以直接向設計委托方征求意見，為審核方案提供實物依據。
2、模型的制作步驟：
1)看圖備料：根據圖樣作形體分析，將模型作合適的形體切割，以便各部門的形狀，都能夠較為容易的獲取到或加工成材料。
2)下料:①按照毛料尺寸，在板材上畫線，將所需要的構件畫出來。②根據畫線，將各構件依次鋸下來。
3)構件制作。
4)組裝：將各個制作好的構件進行組裝成產品。
練習題
1、下列對技術產品制造選材的分析，不是從物理性能的角度考慮的是（ ）
A、跳水運動員訓練、比賽使用的跳板材料要求彈性好
B、自行車車輪材料不易變形
C、切割玻璃的工具玻璃刀刀頭材料硬度大
D、高溫化工容器的材料抗腐蝕性高
2、小明的鋁合金書架斷裂了，他最好采用哪種連接方式進行修補（ ）
A、焊接 B、榫接 C、膠接 D、鉚接
3、小蘭家茶幾的一個鐵質腳斷裂，最好采用（ ）方式修補。
A、焊接 B、榫接 C、膠接 D、鉚接
4、工藝的一般過程正確的是（ ）
①備料 ②部件制作 ③零件加工 ④總裝配 ⑤形成坯件 ⑥表面涂飾
A.①⑤③②④⑥ 　B.①②③④⑤⑥ 　
C.①④②③⑤⑥ 　D.①⑤②③④⑥
5、下列各項屬于木工工具的是（ ）
A.鑿子 B.塹子 C.銼刀 D.樣沖
D
D
A
A
A
6、鉗工工藝是一種常用工藝，下面不屬于鉗工加工方法的是（ ）
A.攻絲 B.銼 　C.鏨 　D.刨削
7、號稱“天下第一鐘”的景云鐘，制造于唐睿宗景云年間，每年除夕中央人民廣播電臺播放的新年鐘聲就是以景云鐘錄制的景云鐘用銅錫合金制成 。景云鐘的制造工藝主要應用了什么工藝（ ）
A.鍛造工藝 B.沖壓工藝 C.鉗工工藝 D.鑄造工藝
8、王勇設計了一個學生用臺燈，現想對臺燈的性能以及人機關系進行研究，他應制作（ ）
A、概念模型 B、結構模型 C、功能模型 D、展示模型
9、手機商店的柜臺中擺放著各種品牌型號的手機模型供消費者對比選擇，以下說法正確的是（ ）
A、手機模型屬于結構模型
B、手機模型只給消費者提供產品的外觀造型和尺寸的展示
C、手機模型屬于功能模型
D、消費者可以試用各種手機模型
D
D
C
B
10．以下全是合成材料的選項是：（ ）
A、竹、木、石 B、鐵、銅、絲；
C、塑料、玻璃、橡皮泥 D、石油、化石、紙
合格證
款號 W04023
品名 套裙
面料 羊毛92%
錦綸 7%
氨綸 1%
里料 滌綸100%
11．商場出售的服裝都掛有一個表示面料成分及洗滌
說明等內容的標簽。如右圖。面料中屬于天然材料
的是（ ）
A. 羊毛 B. 錦綸 C.滌綸 D. 氨綸
12．木材是家居裝潢的重要材料之一，現在家庭裝修時，通常實木和人造板材混合使用。以下板材中（ ）比較環保結實耐用。
A、膠合板 B、纖維板 C、插接木 D、密度板
13．鋁鎂合金因堅硬、輕巧、美觀、潔凈和易于加工而成為新型建筑裝潢材料，主要用于制作窗框、卷簾門和防護欄等。下列與這些用途無關的性質是（ ）。
A.耐腐蝕 B.導電性好 C.密度小 D.強度高
C
A
B
14．木匠趙師傅有一塊黃花梨板料，他想把它做成一個曲線形狀的工藝品，他可以用（ ）工具來做成曲線的形狀。
A、橫鋸 B、豎鋸 C、挖鋸 D、粗齒鋸
15．李明家的木凳凳面與凳腿，凳腿與橫撐之間都是用釘連接的，用了一段時間后，發現連接之處活動了。他想改變一下連接方式。你認為（　?。┻B接方式比較好，能讓凳子更結實耐用。
A、粘接 B、榫接 C、鉸接 D、插接
16．小華喜歡做家務，他發現傳統長臂式晾衣架不方便撐掛圓領衣物，于是嘗試對衣架進行改造并制作出木制可變形衣架。制作晾衣架產生的木屑可以變廢為寶用來制作蚊香，那么，使用下列哪一種工具產生的木屑最適宜直接制作蚊香？（ ）
A、鋸子 B、斧子 C、鑿子 D、刨子
17．范仲淹的“先天下之憂而憂，后天下之樂而樂”使岳陽樓聞名天下。它是一座三層的純木結構建筑，斗拱、飛檐的結構復雜，工藝精美，令人驚嘆。斗拱使屋面凹曲，飛檐使沉重的建筑增添了輕快欲飛的美感。體現了高貴華美的風韻，豐富了中國古代建筑文化。木結構的各個構件，先表面處理，后進行榫卯連接。用于表面拋光的工具是( )
A、鋸 B、刨子 C、銼 D、鑿子
C
B
A
B
18．李明家的木質書桌桌面已經嚴重掉漆，而且有很多地方坑洼不平，他決定對桌面進行簡單的維修。下列維修工序中最合理的是（ ）。
A、打磨——上漆——刨平 B、上漆——打磨——刨平
C、上漆——刨平——打磨 D、刨平——打磨——上漆
19．下面有關工藝過程描述正確的是（ ）
A. 所有產品的工藝過程都一樣
B. 總裝配是工藝過程的最后一個環節
C. 工藝只包括大的生產流程，不包括生產細節
D. 工藝過程是將原材料轉換成設計產品的過程
20．刀架表面部分已被銹蝕，維修店的工人師傅通過表面處理的方法提高刀架的美觀程度，在下列處理工藝中最合理的是 ( )
A．在生銹的地方直接刷上油漆 B．在生銹的地方先進行表面刷光并噴漆
C．在生銹的地方進行鍍層處理 D．在生銹的地方用砂紙磨光再進行鍍層處理
21．在現實生活中，自行車已經成為人們不可或缺的一種常用的交通工具。而在制造商制造自行車時，一般會運用到（ ）。
①車工工藝 ②焊接工藝 ③沖壓工藝 ④鍛造工藝 ⑤表面涂覆處理。
A ①②③ B ①②④ C ①③⑤ D ①②③④⑤
D
D
D
D
22．發動機的殼體是箱體類零件，加工比較復雜，常用（ ）工藝制造。
A .車工 B.鑄造 C. 鍛造 D.鉗工
23．鉗工主要是利用手工工具對金屬表面進行加工，其操作靈活，應用十分廣泛，下列工具中屬于鉗工工具的是（ ）。
A 鑿子和樣沖 B 畫規和鉆子 C 直角尺和弓搖鉆 D 板牙和銼刀
24．如圖所示，該置物架在加工時不需要用到的工具是
A．手鋸和角尺 B．銼刀和劃針
C．木工鋸和刨子 D．鉆頭和板牙
25．在制作上圖置物架時，去除角鐵銳邊和毛刺的加工方法是 ( )
A、鋸割 B、銼削 C、鉆孔 D、劃線
26．通過固定連接和半固定連接可以實現金屬件之間的連接，采用什么連接方法應由連接材料和使用場合決定，以下連接方法不是很恰當的是（ ）。
A.王平用氣焊方法連接自行車車架
B.王平用平頭螺絲把電風扇扇頭固定到軸上
C.有間隙存在的鋁板間王昊用鉚接固定
D.自行車的坐墊高度經常需要調整，劉國良用螺栓螺母進行固定
B
D
D
B
C
27.為使金屬工件符合設計所要求的形狀和粗糙度，往往需要進行銼削和檢查工作面的垂直度。下列是有關銼削和用90°角尺檢查工作面垂直度的圖示，其中操作不正確的是（ ）。
28．瑞安市塘下鎮是全國聞名的汽車、摩托車配件生產基地，其中有大量的汽車及摩托車配件需要進行電鍍和發黑處理。試問電鍍和發黑處理屬于以下哪種工藝 （ ）
A．加工工藝 B．裝配工藝 C．檢測工藝 D．表面處理工藝
29．小強準備在水泥墻壁上安裝角鐵三角架，下面最適合用來固定三角架的是
A B C D
C
D
A
下面四個題共用四個選項（A、草模 B、結構模型 C、功能模型 D、展示模型） 請把正確選項選出。
30．需要研究產品的各種性能以及人機關系，最重要的是進行技術試驗。那么這個階段的模型應該是（ ）。
31．能清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗的模型屬于（ ）。
32．在造型設計的初期階段，采用哪種模型將設計構思簡單的表達出來，供設計人員深入探討時使用。( )
33．現在，每個住宅小區在銷售時都會擺出模型，這個模型屬于（ ）
34、榫接是木工工藝中比較重要的加工藝。是我國傳統建筑常用的技巧，是先民智慧的結晶。下列哪種情景下比較適合使用榫接工藝
A、自動車的車把活動了 B、鐵質的茶幾腳斷了
C、櫥子的后板脫落了 D、凳子腳與凳面下聯接
35、一木產品加工公司欲購買大量木材，用于制作一套較精致的十二生肖的藝術品，若站在一個設計師的角度上，你推薦他們用（ ）來加工。
A、杉木 B、松木 C、樟木 D、梓木
36、生活中的材料通常分為天然材料、合成材料、混和材料，以下屬于合成材料的是
A、黏土 B、玻璃 C、膠合板 D、石頭
C
B
A
D
D
D
B
37、在上體育課時我們經常舉行拔河比賽，在選擇比賽用繩時，對用繩的技術要求主要體現在對其（ ）的要求上。
A、抗彎強度 B、抗拉強度 C、抗壓強度 D、抗剪強度
38、木匠做木工時，通常用（ ）截斷木料或做出榫頭，用（ ）做出卯眼，在對木構件的表面進行拋光時，常用的工具是（ ），其身越（ ），越能將木構件表面變的平直。
A、鋸子 鉆 刨子 長 B、刨子 鑿子 鋸子 短
C、鋸子 鑿子 刨子 長 D、鋸子 鑿子 刨子 短
39、北京奧運祥云火炬模型典藏品首次亮相，這也是奧運歷史上首次將奧運火炬模型制成典藏品。這種祥云火炬模型屬于（ ）
A、草模 B、概念模型 C、功能模型 D、展示模型
40、鉗工主要是利用手工工具對金屬表面進行加工，其操作靈活，應用十分廣泛，下列工具中屬于鉗工工具的是（ ），它屬于哪種鉗工加工方法（ ）
A、鑿子和樣沖 B、畫規和鉆子 C、手用絲錐和絞手 D、板牙和弓搖鉆
E、攻絲 F、套絲 G.、鏨 H、刨削
B
D
C
E
C
41、我國在春秋戰國時期就掌握了將生鐵淬火處理得到鑄鋼的技術（如鋒利的寶劍），這一工藝屬于（ ）
A、熱處理工藝 B、表面涂飾工藝 C、沖壓工藝 D、鉗工工藝
42、螺栓螺母， 在將螺栓坯件加工成合格螺栓零件時，假如用鉗工工具手工制作，需要用哪些工具 （ ）
A、絲錐和絞手 B、板牙和板牙架 C、鏨子和手錘 D、樣沖和銼刀
43、王強制作模型需要用到一節細鋼管，下面工具中適合截取、加工這段鋼管的工具是（ ）。
A、③④⑥ B、②⑤⑥ C、①③④ D、①③⑥
44、物體受力作用而發生變形，當外力去掉后又能恢復原來形狀和尺寸的性質稱為（ ）
A、彈性 B、塑性 C、剛性 D、穩定性
A
B
A
A
45、由于木材資源日益匱乏，現在一般家庭裝修中經常采用人造板材中的（ ）板材制作吊立柜的門板，既美觀，又省事。
A、刨花板 B、膠合板 C、纖維板 D、飾面板
46、小明考慮到板凳要輕便，造價要便宜，制作要容易等要求，選擇什么樣的材料制作這個小板凳最合適？（ ）
A、木材 B、鐵管 C、硬紙板 D、一般塑料
47、用木條制作簡易相框，從牢固的角度考慮，相框四個邊框的連接宜采用（　　?。?br/>?。?、榫接　　?。隆⒛z接　　?。?、鉸接　　Ｄ、焊接
48、欲在厚鐵板上指定位置打一個孔，需要用到的工具有（ ）
①劃規 ②角尺 ③畫針 ④樣沖 ⑤手鋸 ⑥臺鉆 ⑦鋼銼 ⑧鐵錘
A、①②③④⑥⑧ B、②③④⑥⑧ C、①④⑥⑦⑧ D、②③④⑤⑥⑦
49、家用農具（如鎬）用的時間長了變鈍了，鐵匠師傅一般經過（ ）工藝使它變鋒利。
A、鍛造工藝 B、表面涂飾工藝 C、鉗工工藝 D、鑄造工藝
D
A
A
B
A
50、在汶川大地震中，趙陽同學因腿部受傷無法進行正常的學習和生活，劉寧同學為他設計了一張適合于在床上看書，寫作業的小書桌。
①為了鋸割木板，他買來了手鋸，但不知道如何安裝鋸條。請你幫他選擇正確的安裝方法：

②在組裝書桌的各構件時，他一般不會采用哪種連接方式。 （ ）
A．膠接 B．焊接 C．榫接 D．釘接
A
B
51.自行車的輻條一端穿在軸盤上， 另一端擰在穿過輪圈的空心螺紋上， 由輻條在工作中的承受力是（ ）
A ．拉力 B ．壓力 C ．彎曲力 D ．扭轉力
52.家用落地風扇的底座一般做得比較重，這是為了（ ）。
A．增加風扇的強度 B ．增加風扇的穩定性
C ．安裝電線的需要 D ．更加美觀　
B
B
　53．劉海的自行車，多處表面都已嚴重銹蝕，他想讓維修店的工人師傅通過金屬的表面處理方法提高自行車的美觀程度，在下列處理工藝中最合理的是 ( )
A．在生銹的地方直接刷上油漆
B．在生銹的地方先進行表面刷光并打上底漆，后噴涂　
C．在生銹的地方進行鍍層處理
D．在生銹的地方用砂紙磨光
B
54 ．某廠生產一種抗拉能力為２０００N的鋼絲，生產出一部分樣品要進行技術測試，下面方法最合理的是（　?。?br/>A.用２０００N拉力作用在鋼絲上，看鋼絲是否被拉斷
B.用２５００N拉力作用在鋼絲上，看鋼絲是否被拉斷
C.用鋼絲剪測試是否容易被剪斷 D.看彎曲后是否容易恢復形變
B
55.（ ）幫助人們實現了遠程的設計交流的需要。
A.網絡語言 B.圖表 C.口頭語言 D.模型
D
56.小明在學習通用技術時，對下面幾個問題不是很清楚，請你幫他選出正確的做法
①加工木工家具的榫眼一般用刨子 ②手錘為結實耐用起見用鐵管做把柄 ③小明母親用的搟面杖用棗木經車床加工而成 ④農民伯伯用的小拉車車轅一般選用槐木 ⑤書桌的面板一般選用較軟而又不變形的木材，如松木 ⑥操作鉆床為了安全起見，一般不要戴手套操作
A．①②③④ B．③④⑤⑥ C．②③④⑥ D．①②③④⑤⑥
B
58、我市某瓶裝飲料公司在選擇材料用來乘放飲料時，你向他們推薦使用（ ）來作原材料。
A 樟木 B 鋼化玻璃 C 熱塑性塑料 D 熱固性塑料
C
59、下面有關木工工具描述中，正確的是( )
A、常用木工工具有鋸、刨、鑿、斧、鉆、銼等
B、木工刨子是用來對材料表面進行刨削，使其光滑、平直的工具，最常用的是長刨
C、鋸子有多種，粗齒鋸用于鋸割較厚的木材
D、木工畫線工具有木工鉛筆、畫線規、畫針、墨斗等
C
60、技術活動離不開工具。小明要進行木質多功能文具盒的制作，下列不可能用到的工具是（ ）
A、鋸 B、羊角錘 C、卷尺 D、鏨子
D
61、下面有關鉗工的描述不正確的是( )
A、鉗工基本操作有畫線、鋸割、銼削、攻絲、套絲等
B、鉗工畫圓前要用樣沖在材料上沖出圓心
C、整形銼用于銼削工件特殊表面
D、鉗工分割板材、去除毛刺應使用扁鏨
C
57、設計的一般過程：①發現與明確問題 ②制作模型或原型 ③制定設計方案 ④產品的使用和維護⑤測試、評估和優化。正確的順序是 （ ）
А.①②③④⑤ B.①③②⑤④
C.③①②④⑤ D.⑤④①③②
B
