木工基本工具及其使用

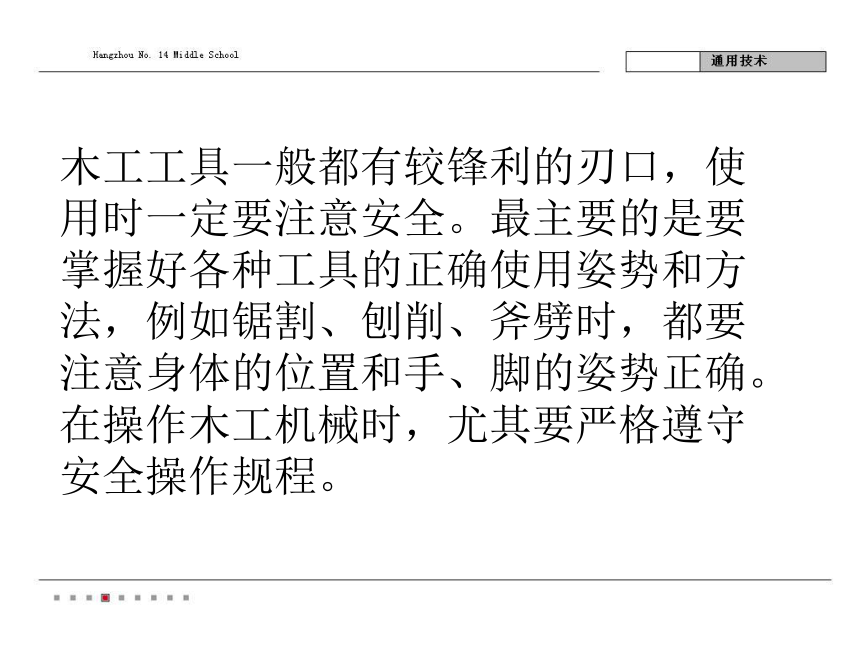

木工工具一般都有較鋒利的刃口，使用時一定要注意安全。最主要的是要掌握好各種工具的正確使用姿勢和方法，例如鋸割、刨削、斧劈時，都要注意身體的位置和手、腳的姿勢正確。在操作木工機械時，尤其要嚴格遵守安全操作規程。

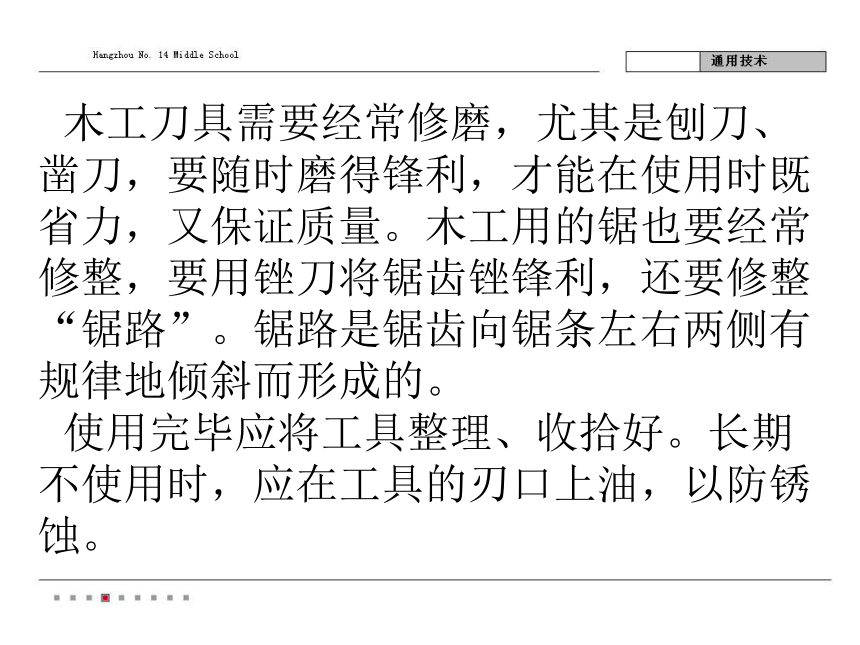

木工刀具需要經常修磨，尤其是刨刀、鑿刀，要隨時磨得鋒利，才能在使用時既省力，又保證質量。木工用的鋸也要經常修整，要用銼刀將鋸齒銼鋒利，還要修整“鋸路”。鋸路是鋸齒向鋸條左右兩側有規律地傾斜而形成的。
使用完畢應將工具整理、收拾好。長期不使用時，應在工具的刃口上油，以防銹蝕。
一、量具及其使用

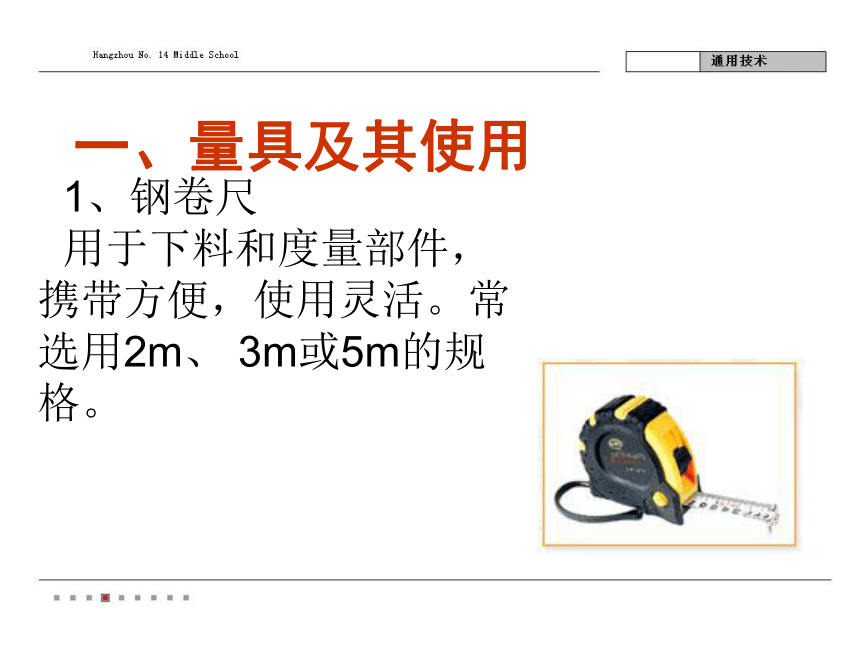

1、鋼卷尺
用于下料和度量部件，攜帶方便，使用靈活。常選用2m、 3m或5m的規格。

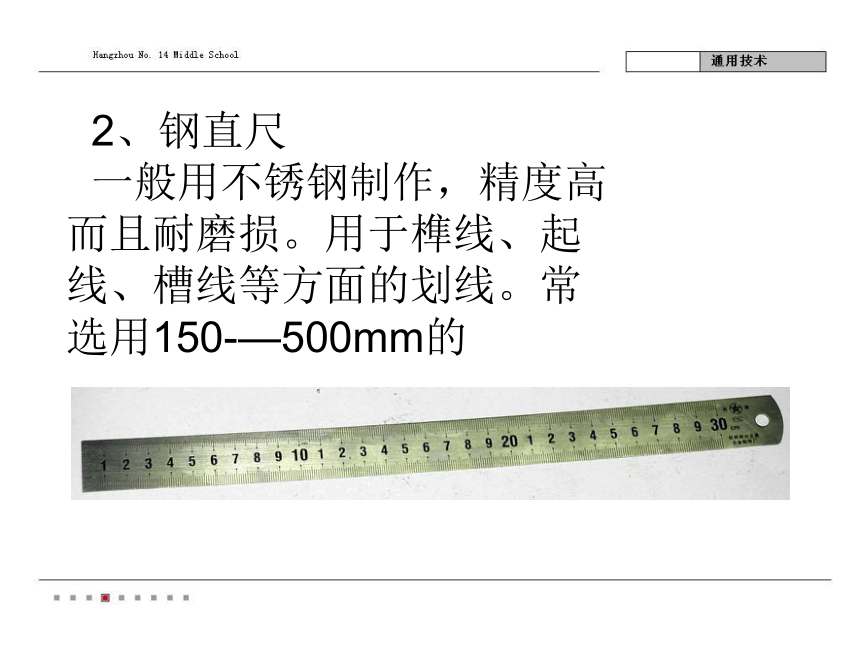

2、鋼直尺
一般用不銹鋼制作，精度高而且耐磨損。用于榫線、起線、槽線等方面的劃線。常選用150 —500mm的

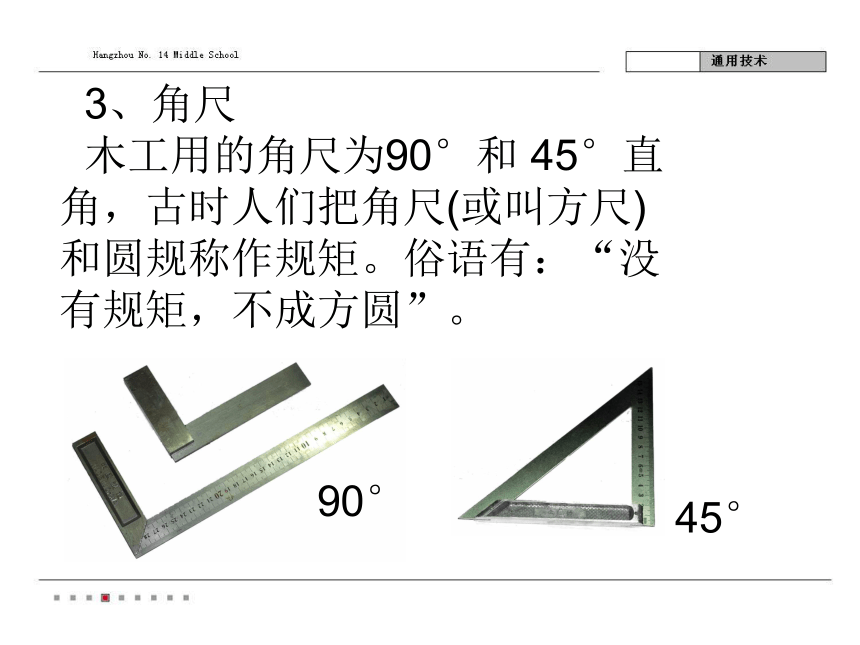

3、角尺
木工用的角尺為90°和 45°直角，古時人們把角尺(或叫方尺)和圓規稱作規矩。俗語有：“沒有規矩，不成方圓”。
90°
45°

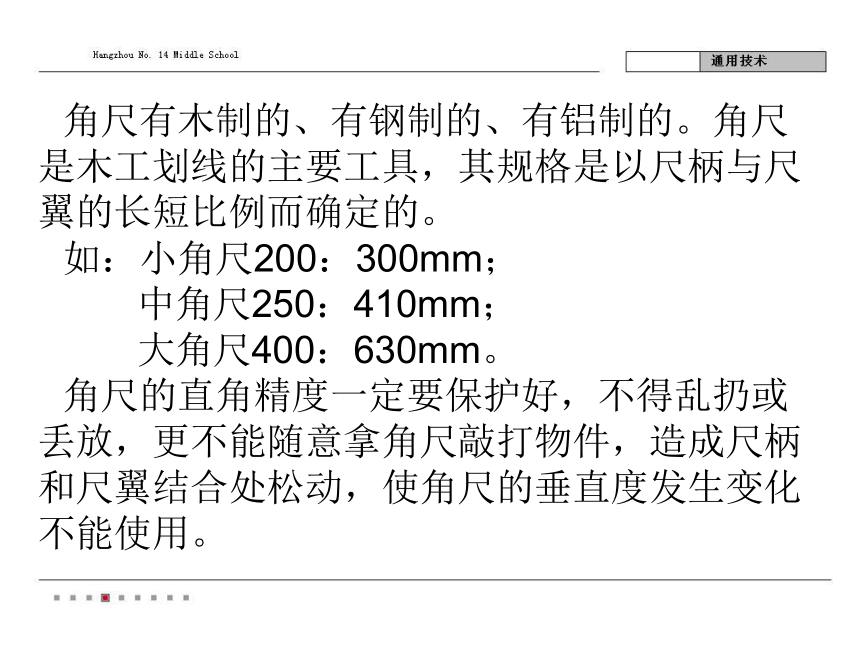

角尺有木制的、有鋼制的、有鋁制的。角尺是木工劃線的主要工具，其規格是以尺柄與尺翼的長短比例而確定的。
如：小角尺200：300mm；
中角尺250：410mm；
大角尺400：630mm。
角尺的直角精度一定要保護好，不得亂扔或丟放，更不能隨意拿角尺敲打物件，造成尺柄和尺翼結合處松動，使角尺的垂直度發生變化不能使用。

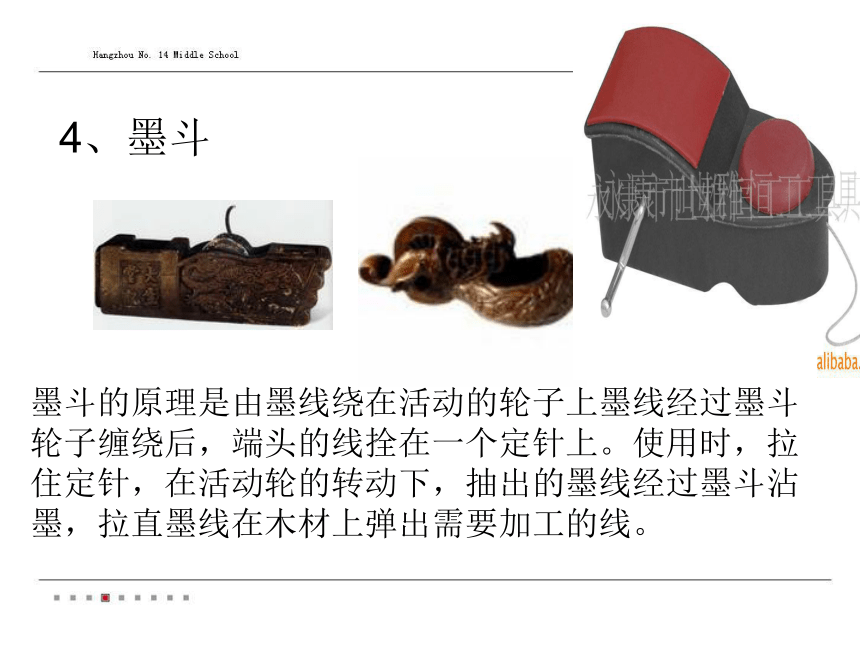

4、墨斗
墨斗的原理是由墨線繞在活動的輪子上墨線經過墨斗輪子纏繞后，端頭的線拴在一個定針上。使用時，拉住定針，在活動輪的轉動下，抽出的墨線經過墨斗沾墨，拉直墨線在木材上彈出需要加工的線。

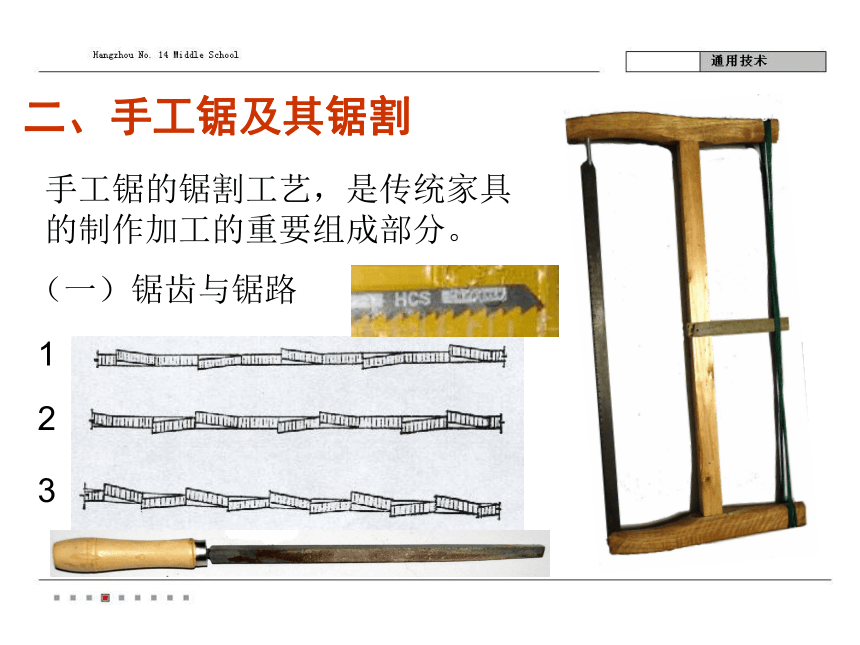

二、手工鋸及其鋸割
手工鋸的鋸割工藝，是傳統家具的制作加工的重要組成部分。
（一）鋸齒與鋸路
1
2
3

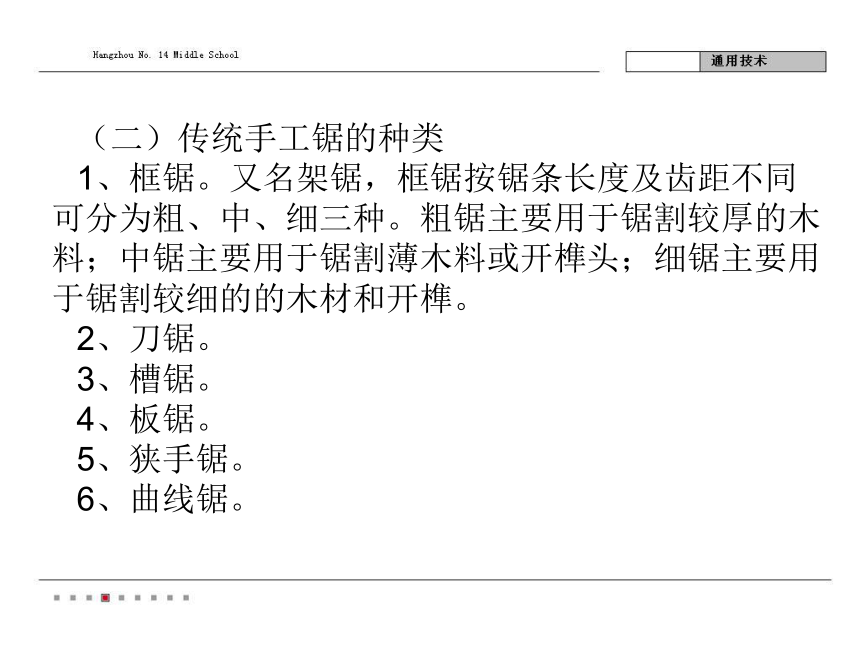

（二）傳統手工鋸的種類
1、框鋸。又名架鋸，框鋸按鋸條長度及齒距不同可分為粗、中、細三種。粗鋸主要用于鋸割較厚的木料；中鋸主要用于鋸割薄木料或開榫頭；細鋸主要用于鋸割較細的的木材和開榫。
2、刀鋸。
3、槽鋸。
4、板鋸。
5、狹手鋸。
6、曲線鋸。
7、鋼絲鋸。又名弓鋸，它是用竹片彎成弓形，兩端繃裝鋼絲而成，鋼絲上剁出鋸齒形的飛棱，利用飛棱的銳刃來鋸割。鋼絲長約200—600mm，鋸弓長800—900mm。鋼絲鋸主要用于鋸割復雜的曲線和開孔。
三、傳統木工刨及其使用
家具制作的合縫，各種線形制作的大氣和規矩與否，都表現在木工刨子的制作和正確使用方面。手工刨種類多，作用于木料的粗刨、細刨、凈料、凈光、起線、刨槽、刨圓等方面的制作工藝。
（一）手工刨的組成
手工刨是傳統古家具制作的一種常用工具，由刨刃和刨床兩部分構成。刨刃是金屬鍛制而成的，刨床是木制的。
刨床
刨刃
刀石
細刀石
粗刀石
（二）手工刨的種類
軸刨又包括鐵柄刨、圓底軸刨、雙重軸刨、內圓刨、外圓刨等。線刨又包括拆口刨、槽刨、凹線刨、圓線刨、單線刨等多種。
1、中長刨：2、細長刨：3、粗短刨： 4、細短刨：（三）手工刨的使用
1、刨刃的調整
2、推刨要點
3、刨的修理
（1）刨刃的研磨： （2）刨的維護：
木工工作臺
條凳
板夾
多功能木工臺
推 刨
五、手工鑿及其羊角鋃頭使用
手工鑿是傳統木工工藝中木結構結合的主要工具，用于鑿眼、挖空、剔槽、鏟削的制作方面。
榫鑿
板鑿
羊角鋃頭
扦鉆
手搖鉆
桌夾臺虎鉗
螺絲刀
2、木工常用基本設備
木工工作臺
鉆孔機
帶鋸床
平刨機
木工車床
1、下面有關木工工具描述中，正確的是( )
A、常用木工工具有鋸、刨、鑿、斧、鉆、銼等
B、木工刨子是用來對材料表面進行刨削，使其光滑、平直的工具，最常用的是長刨
C、鋸子有多種，粗齒鋸用于鋸割較厚的木材
D、木工畫線工具有木工鉛筆、畫線規、畫針、墨斗等
練習：
C
2、鉗工工具及設備
（1）鉗工手工工具及量具
畫規
樣沖
直角尺
鏨 子
銼 刀
手用絲錐
攻絲絞手
攻絲操作
板牙
板牙架
全套攻套絲工具
數顯千分尺
數顯卷尺
2、鉗工常用基本設備
虎鉗
砂輪機
鉆床
2、技術活動離不開工具。小明要進行木質多功能文具盒的制作，下列不可能用到的工具是（ ）
A、鋸 B、羊角錘 C、卷尺 D、鏨子
練習：
D
3、下面有關鉗工的描述不正確的是( )
A、鉗工基本操作有畫線、鋸割、銼削、攻絲、套絲等
B、鉗工畫圓前要用樣沖在材料上沖出圓心
C、整形銼用于銼削工件特殊表面
D、鉗工分割板材、去除毛刺應使用扁鏨
C
4、以下不屬于金屬材料的加工工藝的是（ ）。
A刨削 B畫線 C鋸割 D切削
A
