第六節 制定設計方案

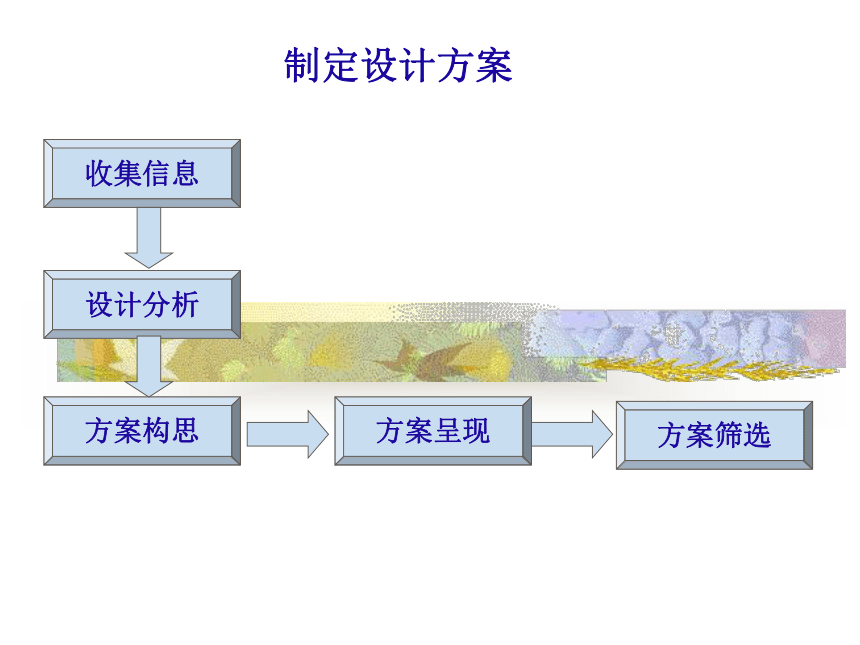

制定設計方案
收集信息
設計分析
方案構思
方案呈現
方案篩選

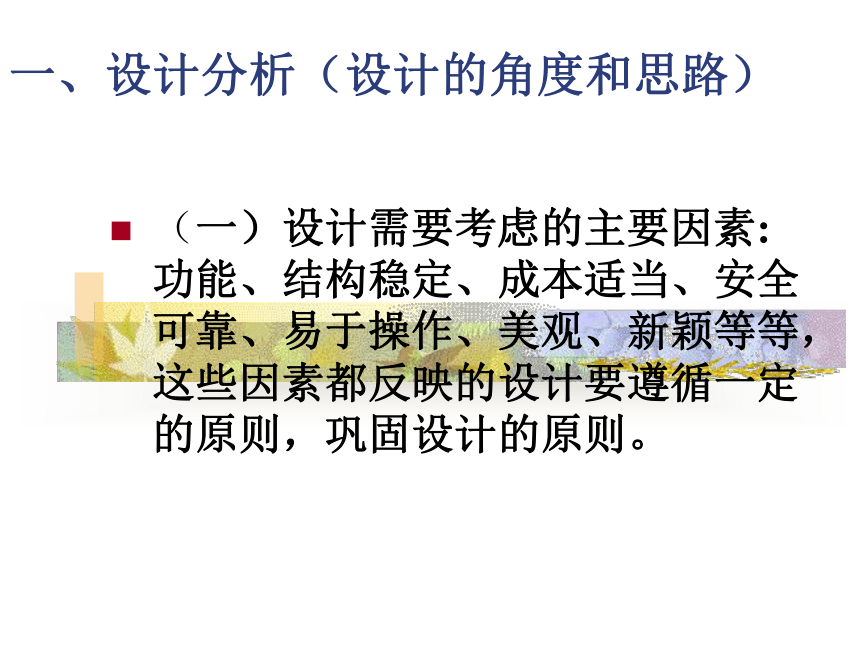

一、設計分析（設計的角度和思路）
（一）設計需要考慮的主要因素: 功能、結構穩定、成本適當、安全可靠、易于操作、美觀、新穎等等，這些因素都反映的設計要遵循一定的原則，鞏固設計的原則。

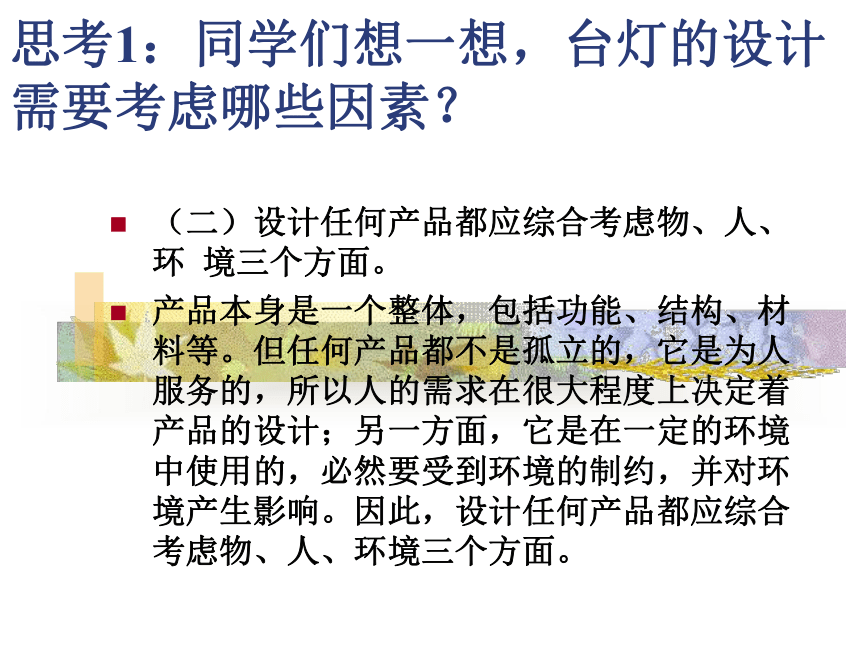

思考1：同學們想一想，臺燈的設計需要考慮哪些因素？
（二）設計任何產品都應綜合考慮物、人、環 境三個方面。
產品本身是一個整體，包括功能、結構、材料等。但任何產品都不是孤立的，它是為人服務的，所以人的需求在很大程度上決定著產品的設計；另一方面，它是在一定的環境中使用的，必然要受到環境的制約，并對環境產生影響。因此，設計任何產品都應綜合考慮物、人、環境三個方面。

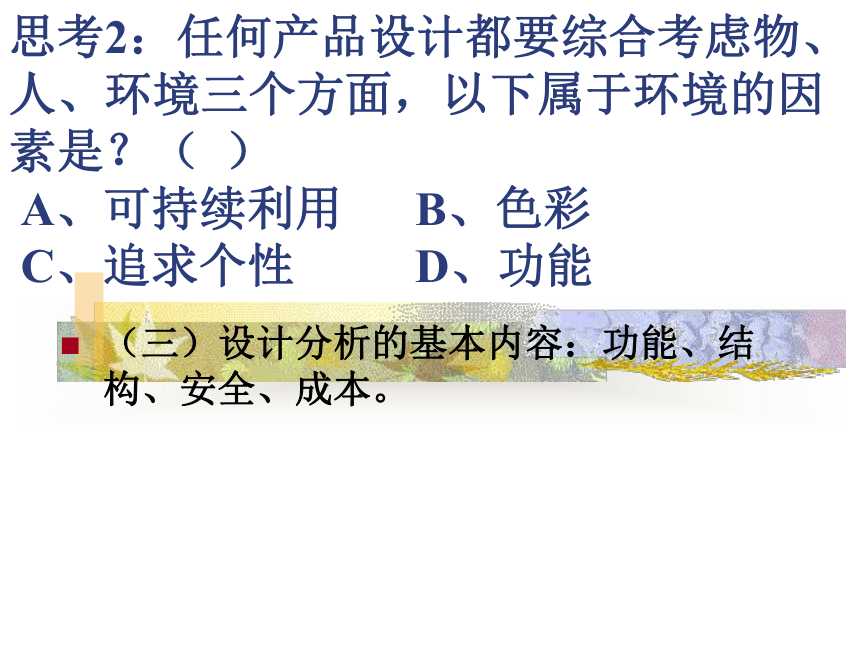

思考2：任何產品設計都要綜合考慮物、人、環境三個方面，以下屬于環境的因素是？（ ）
A、可持續利用　 B、色彩
C、追求個性　 D、功能
（三）設計分析的基本內容：功能、結構、安全、成本。

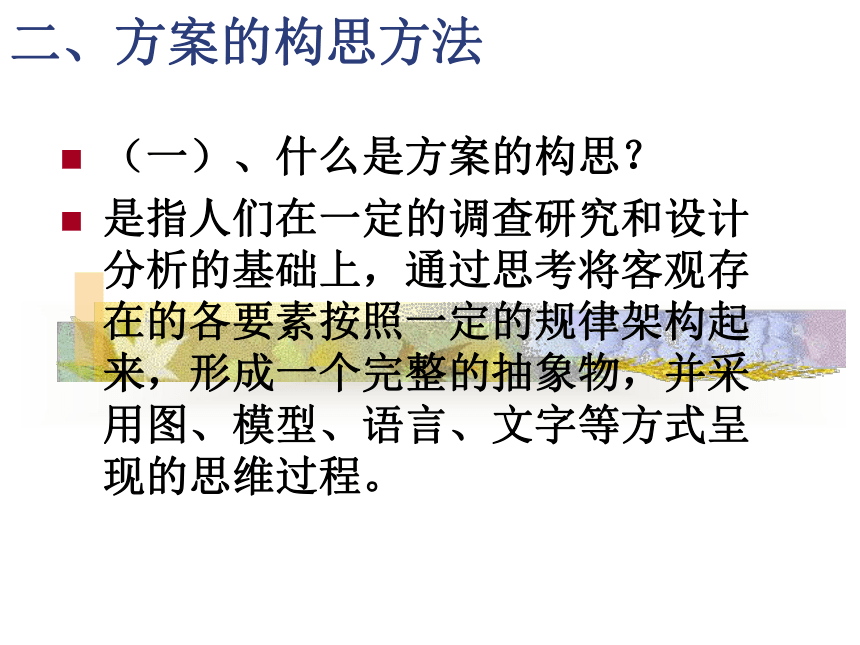

二、方案的構思方法
（一）、什么是方案的構思？
是指人們?cè)谝欢ǖ恼{(diào)查研究和設計分析的基礎上，通過思考將客觀存在的各要素按照一定的規律架構起來，形成一個完整的抽象物，并采用圖、模型、語言、文字等方式呈現的思維過程。
（二）方案的構思方法
1、草圖法
草圖法不僅能將一些想法較明確地表達出來，而且可以隨時修改。在繪制草圖的過程中，很多靈感、新的想法會被激發出來，新的構思也會因此而形成。（用于呈現設計構想，進行設計交流。）

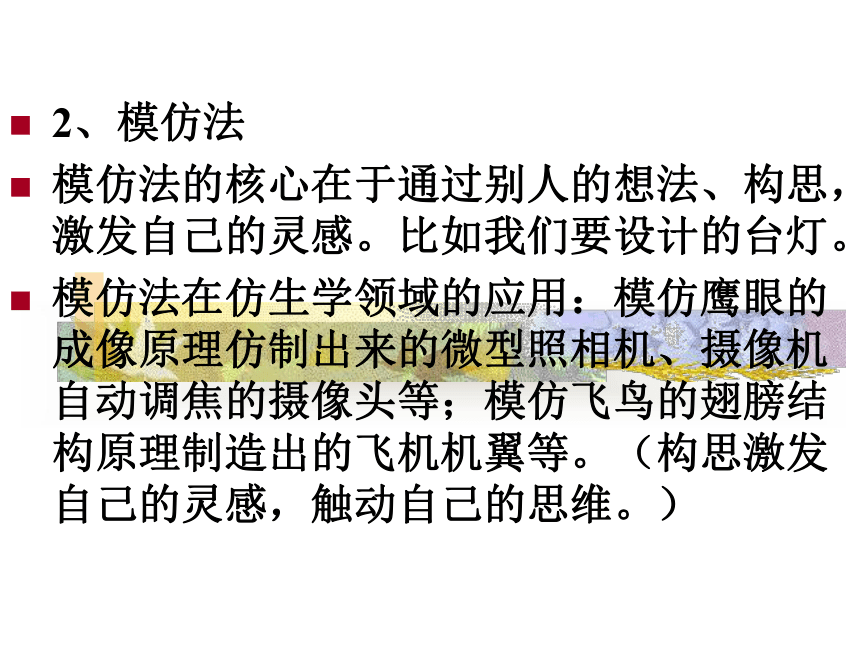

2、模仿法
模仿法的核心在于通過別人的想法、構思，激發自己的靈感。比如我們要設計的臺燈。
模仿法在仿生學領域的應用：模仿鷹眼的成像原理仿制出來的微型照相機、攝像機自動調焦的攝像頭等；模仿飛鳥的翅膀結構原理制造出的飛機機翼等。（構思激發自己的靈感，觸動自己的思維。）

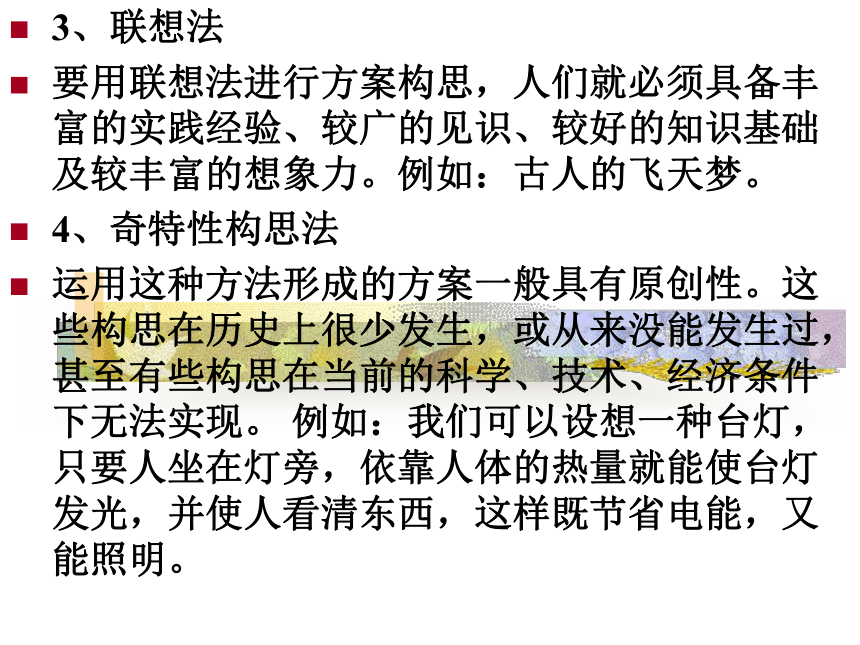

3、聯想法
要用聯想法進行方案構思，人們就必須具備豐富的實踐經驗、較廣的見識、較好的知識基礎及較豐富的想象力。例如：古人的飛天夢。
4、奇特性構思法
運用這種方法形成的方案一般具有原創性。這些構思在歷史上很少發生，或從來沒能發生過，甚至有些構思在當前的科學、技術、經濟條件下無法實現。 例如：我們可以設想一種臺燈，只要人坐在燈旁，依靠人體的熱量就能使臺燈發光，并使人看清東西，這樣既節省電能，又能照明。
三、設計方案的制定
（一）設計說明書（本節課不作研究）
（二）設計圖紙：P109
1、圖紙?jiān)O(shè)計的內容：封面、目錄、圖紙和說明等。
2、圖紙?jiān)O(shè)計可分為產品總圖和詳圖兩個階段。
3、圖紙應滿足的要求。
（三）成本估算：P111
四、方案的比較、權衡和決策
在多個方案經構思形成之后，我們往往要對這些方案進行評判和比較，同時要從設計的目的出發，針對一些相互制約的問題進行權衡和決策，最后選出較為滿意的方案或集中各方案的優點進行改進。
1、方案的比較：將方案的產品性能、技術指標、特點、外形尺寸、造價等要素列表逐一分析、比較。
2、方案的權衡：權衡時首先要考慮最關鍵因素；其次考慮穩定性和耐久性；最后考慮加工難易程度、成本、環保性等。
方案的權衡是一個綜合考慮過程，
它們相互關聯、互相制約，
要抓住設計的核心與關鍵。
3、方案的決策：經過比較和權衡，根據時間、
成本、環境影響等要素綜合考慮，選出最優
方案。
便攜式小凳的設計要求
1、結構簡單、穩固，易于制作；
2、自重輕，體積小，攜帶方便
3、成本不高于5元。
一、設計分析：
(1) 設計需要考慮的主要因素: 功能、結構穩定、安全可靠、成本適當、易于制作等
(2) 產品設計的三要素：物、人、環境
(3）明確使用對象進行具體設計分析
材 料
結 構
攜 帶
結構穩固
易于制作
自重輕
體積小
攜帶方便
成本不高5元
選輕質材料
選易加工材料
選廢舊材料
…………
擴大支撐面
采用插接方式
…………
…………
盡量縮小體積
采用折疊式
閱讀方案，歸納書寫設計方案的格式，并從閱讀中了解以下問題。
1、設計說明書與產品說明書區別。
2、書寫設計說明書正文應依據標準。
3、圖紙?jiān)O(shè)計的分類，畫設計圖紙應滿足的條件。
4、閱讀書上111頁六面廣告宣傳燈案例，了解應如何進行投資估算。
5、以小組形式畫出凳子結構圖樣 （要求有簡要設計說明）
二、方案呈現
方案設計包括：
設計說明書
設計圖紙
工程投資估算
等等
選擇方案：分析比較，權衡和選擇
三、方案篩選
跟蹤檢測
1、小明要設計一個中小學生隨身攜帶的水壺，他對水壺進行了設計分析，你認為對產品進行設計分析應考慮的因素是（ ）
A、“物”、“人”、“環境” B、美觀、實用、經濟。
C、結構、功能、安全性 D、高效、健康、舒適。
2、如果你為自己家的客廳設計一款茶幾，從設計分析角度要考慮的是人、物、環境等因素。下列屬于人素的是（ ）
A、色彩 B、功能 C、有個性 D、可持續利用
3、某同學在小板凳制作完成后的測試過程中，發現小板凳不夠牢固，根據你的分析，下列哪個設計環節不會出現問題（ ）
A、設計分析 B、調查需求 C、方案構思 D、方案篩選
4、有人設想一種臺燈，只要人坐在燈旁，依靠人體的熱量能使臺燈發光，并能看清東西，這樣既節能省電，又能照明。這樣的構思方法是（ ）。
A、聯想法 B、草圖法 C、奇特性構思法 D、模仿法
5、“夜視鏡”的發明是采用了以下哪種方案構思方法？（ ）
A、模仿法　 　B、草圖法　 C、聯想法　 　D、奇特性構思法
◆6、如果在制定設計方案過程中缺少“設計分析”這一環節，對設計可能導致的影響會是（ ）。
A、設計要求不明確 B、需要解決的主要問題不明確
C、無法使方案最佳化 D、無法知道產品能否達到設計要求
★7、方案的構思過程中考慮到的許多問題是模糊的、零散的、不系統的，而且也是不具體的，要把這些模糊的、零散的、不系統的設計想法變成我們能看到的、比較完整的具體方案，需要采用一定的方法。運用什么方法進行構思的過程中，可以捕捉靈感、自由發揮、不受約束（ ）。
A、草圖法 B、模仿法 C、聯想法 D、奇特性構思法
作業：
以小組形式，完成一設計方案的制定及書寫
設計方案格式：
（1）封面：寫明方案名稱、編制單位、編制日期、制作人；
（2）方案設計文件目錄；
（3）設計說明書；
（4）設計圖紙；
（5）工程投資估算
