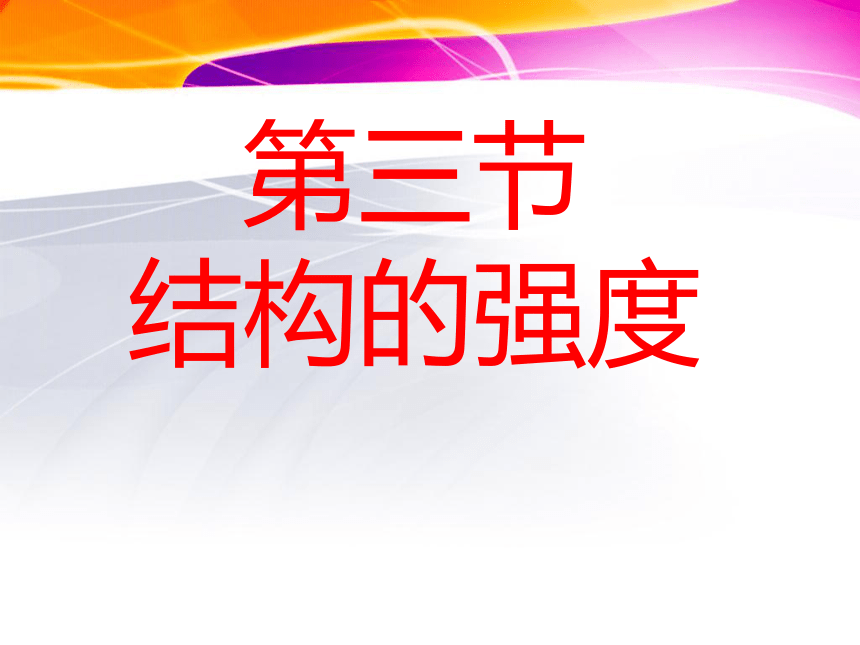

第三節 結構的強度

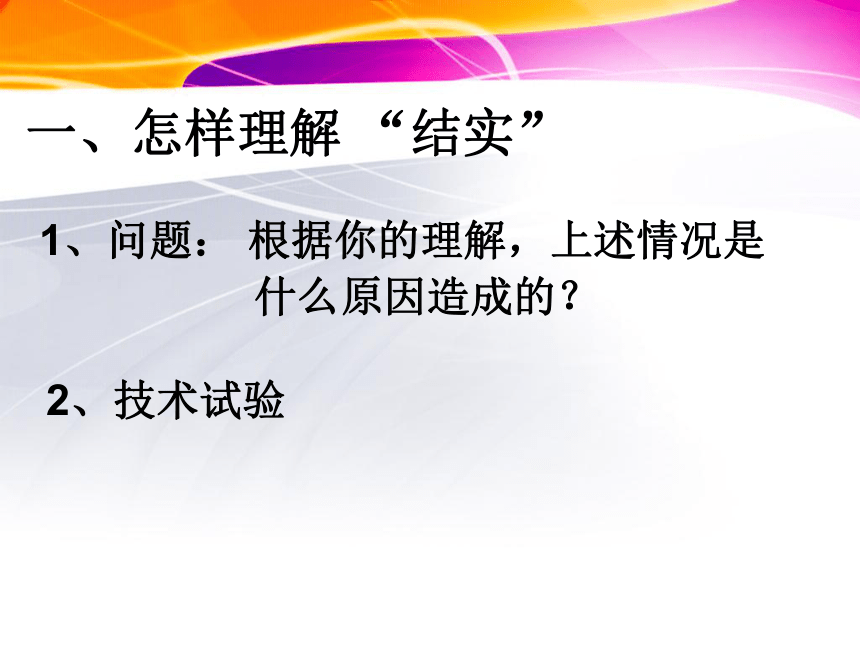

一、怎樣理解 “結實”
1、問題： 根據你的理解，上述情況是
什么原因造成的？
2、技術試驗
試驗1

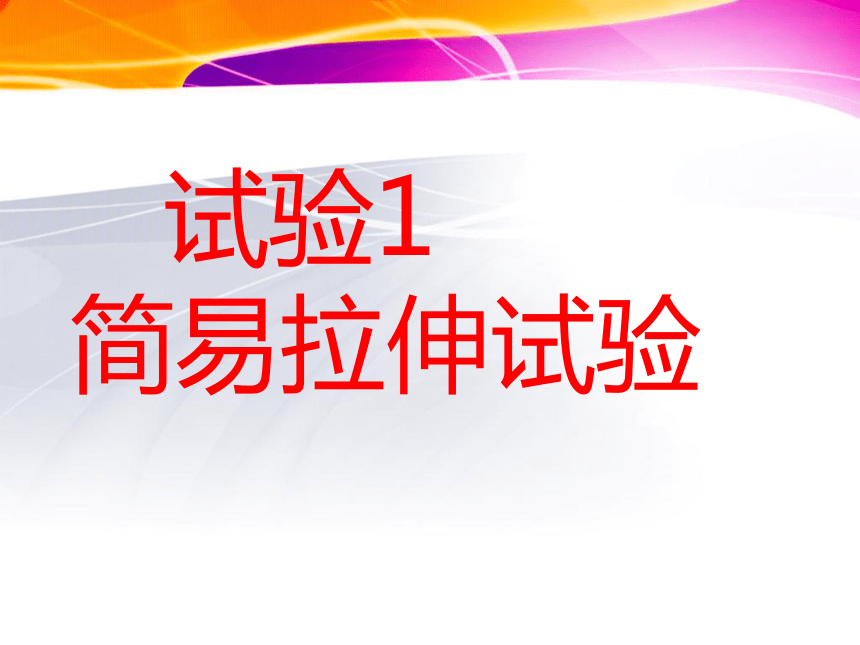

簡易拉伸試驗

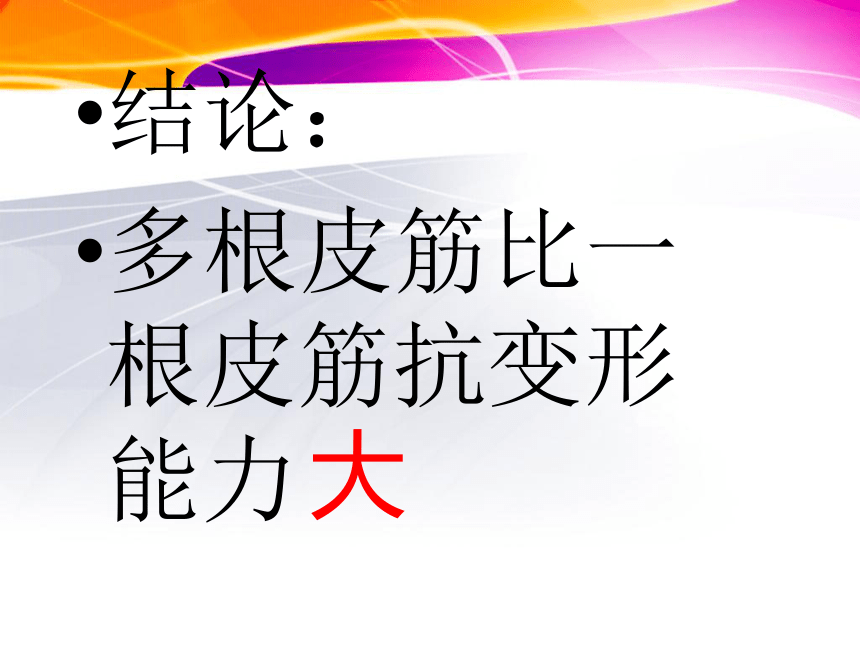

結論：
多根皮筋比一根皮筋抗變形能力
大
試驗2 簡易彎曲試驗
結論：
厚梁比薄梁的截面積 ，抗彎能力 。
大
大

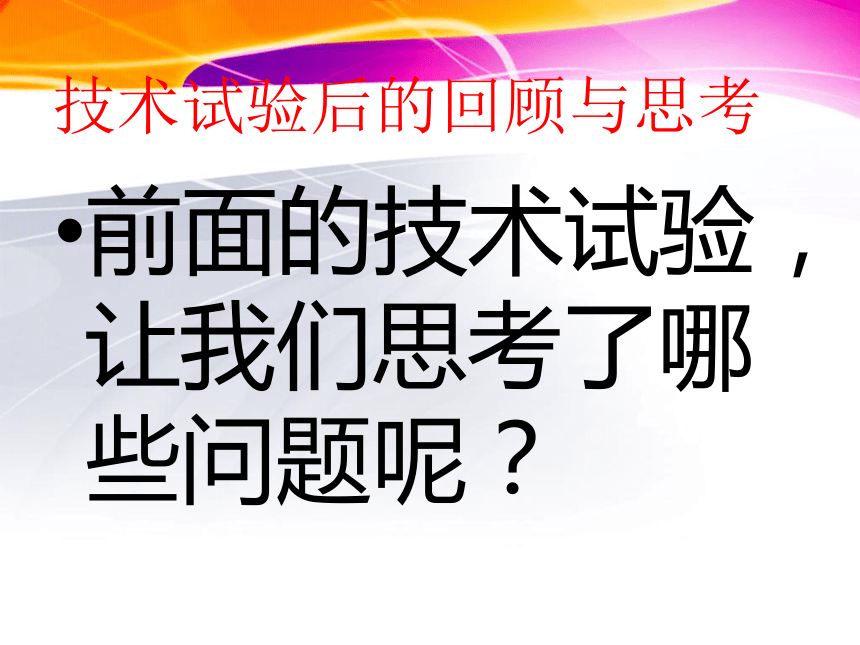

技術試驗后的回顧與思考
前面的技術試驗，讓我們思考了哪些問題呢？
二、應力與
強度
外力使構件發生變形的同時，構件內部分子之間隨之產生一種抵抗變形的抵抗力，稱為內力。

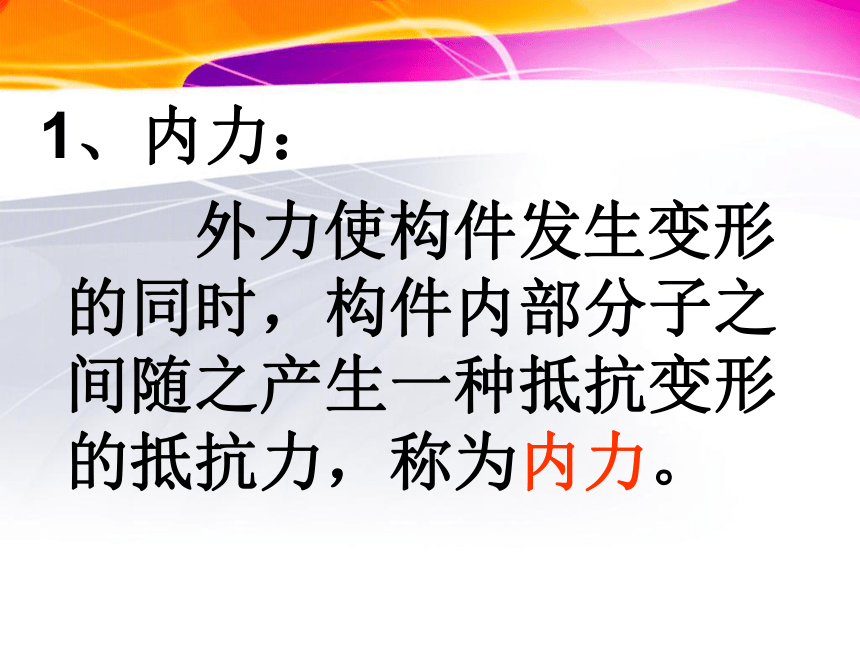

1、內力：

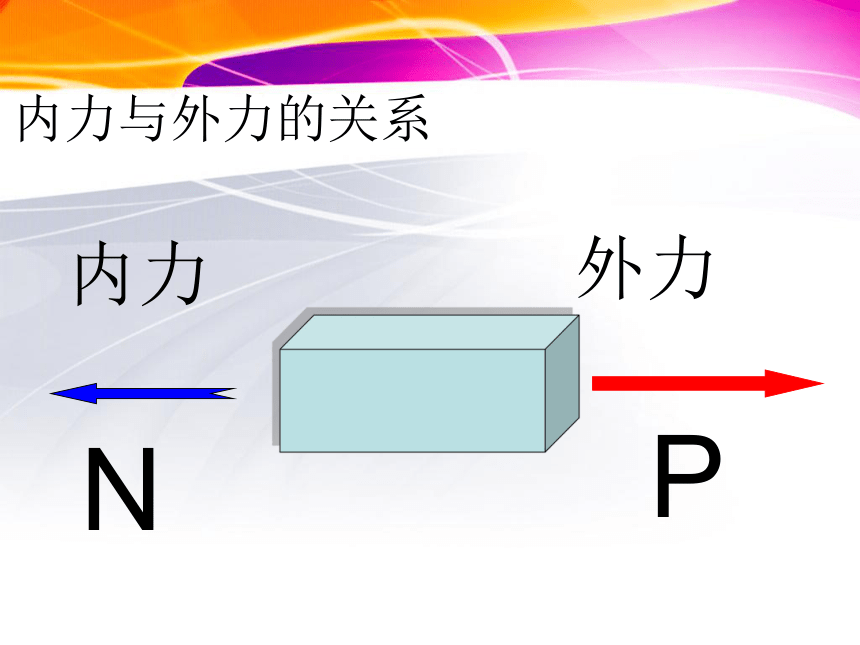

內力與外力的關系
外力
內力
P
N

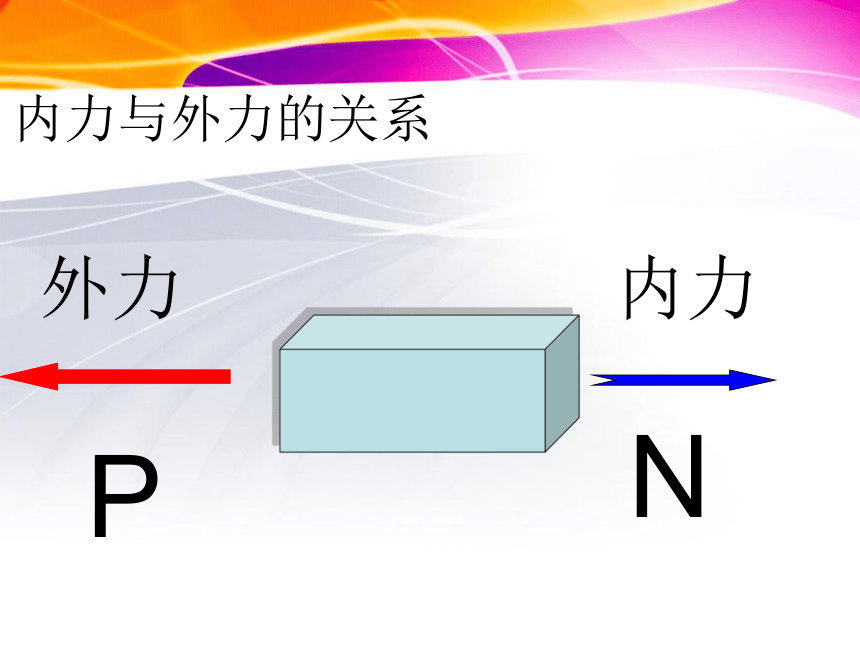

內力與外力的關系
外力
內力
N
P
2、應力：
作用在單位截面積上的內力稱為應力。
應力計算公式：
σ＝N / S
單位 :
內力N （ N ）
橫截面積S（mm2 或cm2 ）
應力σ（ N/ mm2或N/ cm2）
分析: σ的大小與N、S有關,
S不變時, N 越大,σ越大,構件變形越大,
可見：σ可以表示構件形變的大小。
N不變時，S越大,σ越小，構件的形變就越小，構件就越結實。
試解釋：運用應力，解釋粗繩比細繩
“結實”的問題。
應用公式計算：
P26圖1-43中花桿支柱最粗處的直徑為3cm，最細處的直徑為最粗處的一半，外力沖擊所產生的內力為30N，試計算支柱上的最大應力為多少？
解：最大應力發生在最細處，最大應力為內力和最細處的橫截面積之比：
σ＝N/S
＝ 30/π(3/2/2)2N/cm2
＝16.98N/cm2
⑴ 定義：物體結構抵抗變形的能力叫
強度。
⑵ 表示：用應力來衡量、表示強度， 即科學又確切。
3、強度：
閱讀材料
P25 什么是容許應力？
構件的強度越大，它所能承受的容許應力越大。
三、.影響結構強度的主要因素
試驗1:一張答題卡紙承載鉤碼的質量有限，改變它的形狀，會不會增加承載質量？動手試一試，并記錄承載鉤碼的質量。想一想，你能有幾種方法？
演示試驗：
1、形狀 結構的形狀略有改變，強度就會改變。包括結構外部形狀與結構的構件截面形狀。
想一想：用手捏下列
杯子，誰容易變形？
2、材料
形狀相同，材料不同，強度就不同。
演示試驗:
不同的連接方式，受力傳遞方式和效果不一樣，結構的強度也不同。
3、材料的連接方式
榫接
釘接
螺栓連接
膠粘
繩系
焊接
鉚釘
鉚
接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
結構的連接通常有以下兩類：
鉸連接 剛連接
輪子
軸承
合頁
剛連接：被連接的構件在連接處不能相對
移動，也不能相對轉動，具體有
榫接、膠接、焊接等。
膠接
榫接
在自行車各部件之間的連接中,三角架屬于_________連接；剎車連桿之間屬于_________連接；輻條與鋼圈之間屬于_______________連接。
剛連接
鉸連接
鉸連接
小結
一、應力與強度
σ＝N / S
二、影響結構強度的三因素：
結構的形狀、結構的材料與連接方式
