王石跟
v

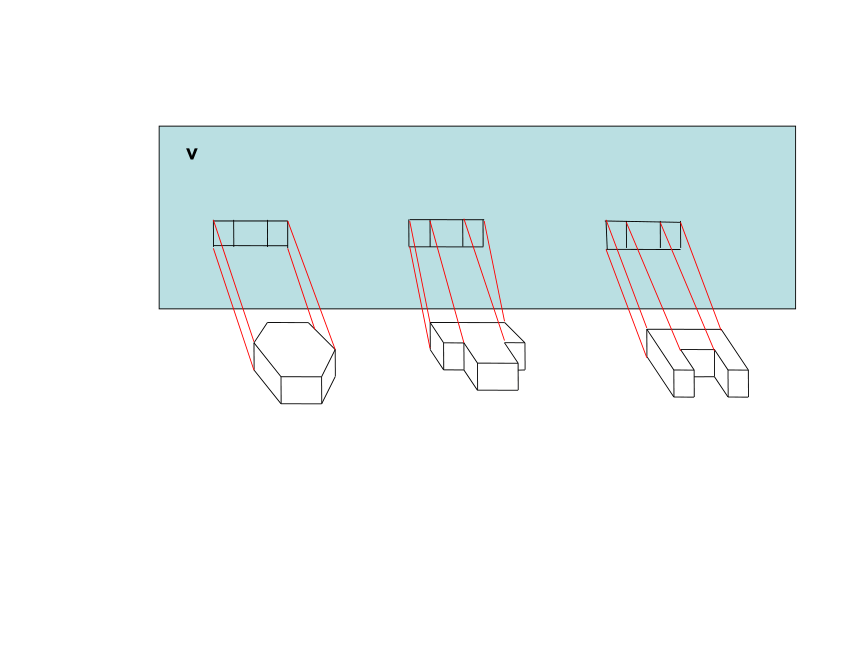

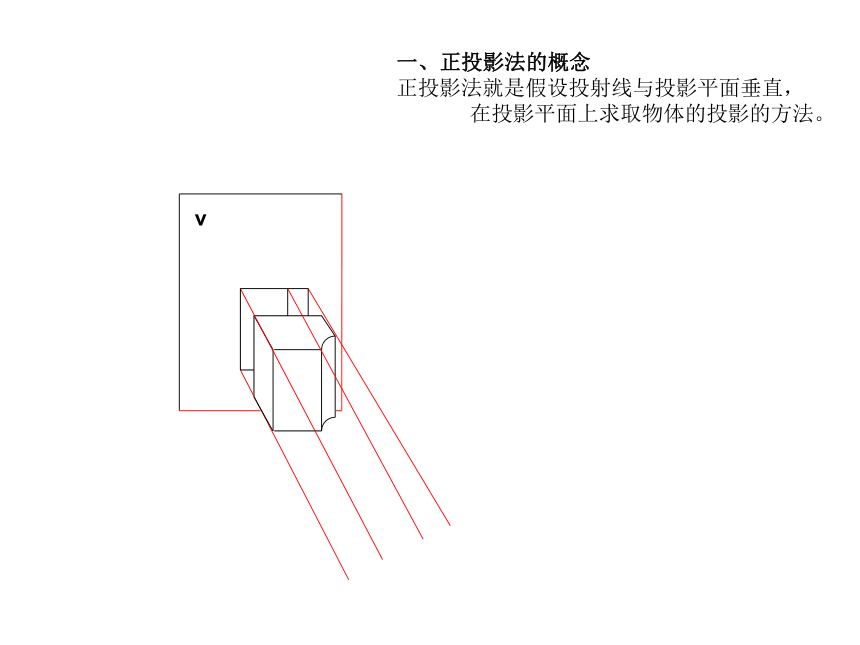

一、正投影法的概念
正投影法就是假設投射線與投影平面垂直，
在投影平面上求取物體的投影的方法。
v
v
H
W
O

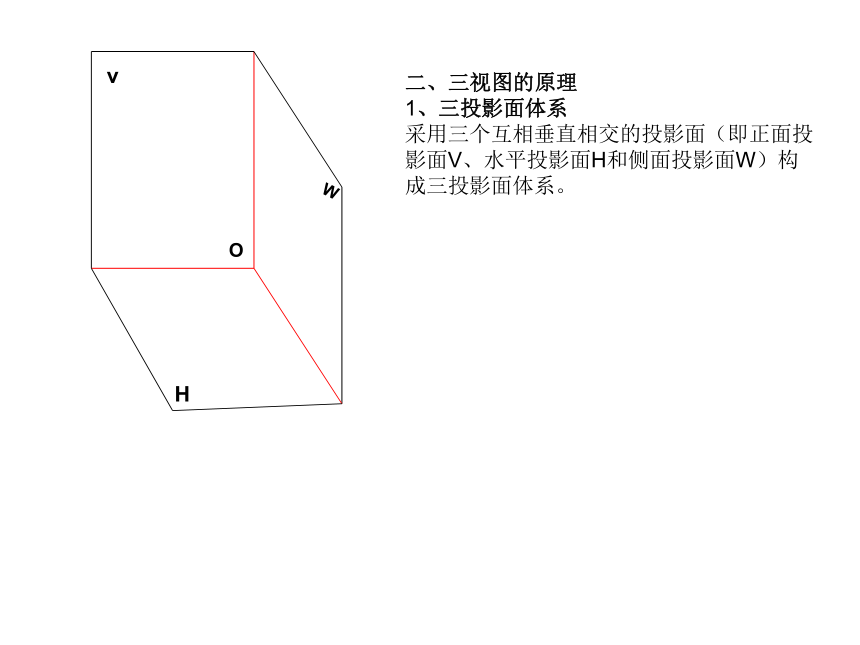

二、三視圖的原理
1、三投影面體系
采用三個互相垂直相交的投影面（即正面投
影面V、水平投影面H和側面投影面W）構成三投影面體系。
z
v
x
H
Y
W

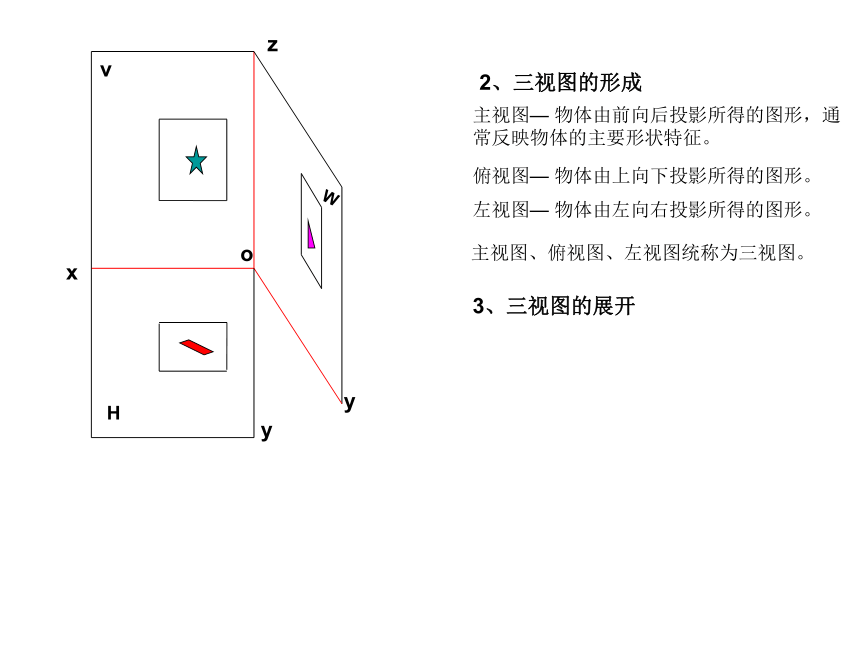

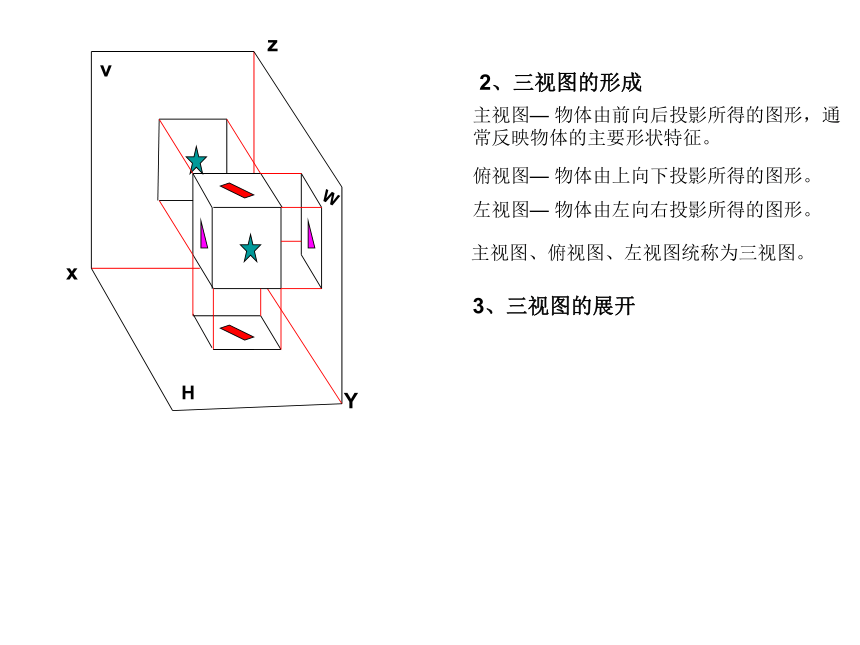

2、三視圖的形成
主視圖— 物體由前向后投影所得的圖形，通 常反映物體的主要形狀特征。
俯視圖— 物體由上向下投影所得的圖形。
左視圖— 物體由左向右投影所得的圖形。
主視圖、俯視圖、左視圖統稱為三視圖。
3、三視圖的展開
z
v
x
H
y
W
2、三視圖的形成
主視圖— 物體由前向后投影所得的圖形，通 常反映物體的主要形狀特征。
俯視圖— 物體由上向下投影所得的圖形。
左視圖— 物體由左向右投影所得的圖形。
主視圖、俯視圖、左視圖統稱為三視圖。
3、三視圖的展開
y
o
V主視圖
z
x
H俯視圖
W左視圖
O
YW
YW

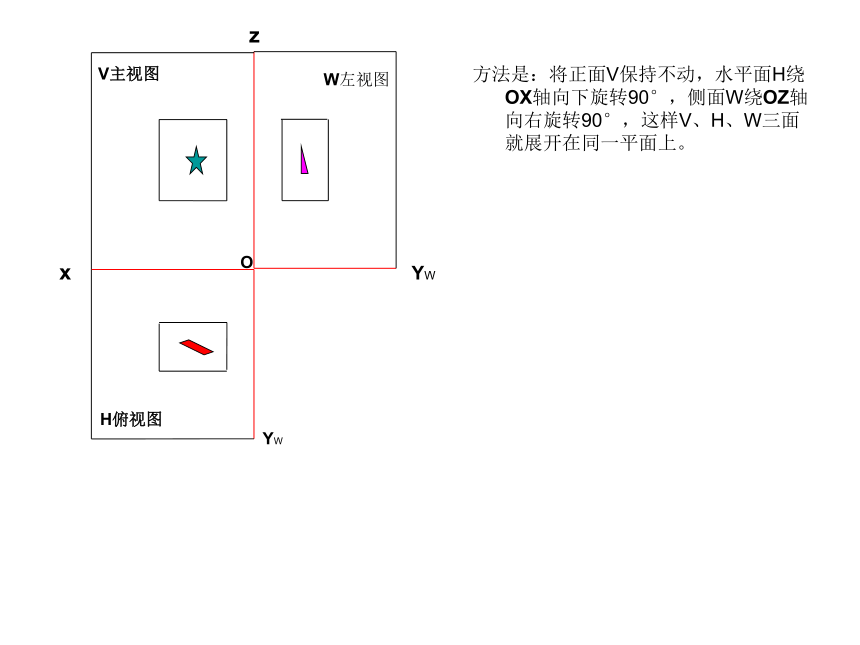

方法是：將正面V保持不動，水平面H繞OX軸向下旋轉90°，側面W繞OZ軸向右旋轉90°，這樣V、H、W三面就展開在同一平面上。
V主視圖
H俯視圖
W左視圖
長
高
寬

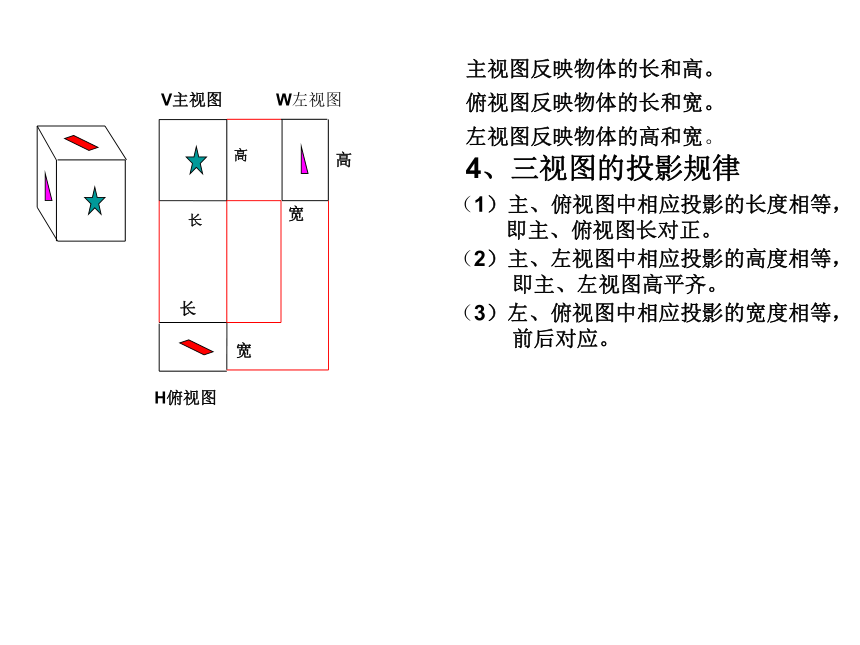

主視圖反映物體的長和高。
俯視圖反映物體的長和寬。
左視圖反映物體的高和寬。
4、三視圖的投影規律
（1）主、俯視圖中相應投影的長度相等，
即主、俯視圖長對正。
（2）主、左視圖中相應投影的高度相等，
即主、左視圖高平齊。
（3）左、俯視圖中相應投影的寬度相等，
前后對應。
長
寬
高
案例:下面的形體是由長方體和三棱柱組成的，
請畫出它的三視圖。
v
X
Z
o
主視圖
H
x
o
y
主視圖
H
o
x
y
俯視圖
主視圖
俯視圖
W
z
y
o
俯視圖
主視圖
W
z
y
o
俯視圖
主視圖
左視圖
主視圖
俯視圖
左視圖
案例:下面的形體是由長方體和三棱柱組成的，
請畫出它的三視圖。
案例：下圖是一個零部件，請繪畫出
它的三視圖。
z
v
x
主視圖
o
案例：下圖是一個零部件，請繪畫出
它的三視圖。
主視圖
o
x
y
H
o
y
H
x
俯視圖
主視圖
w
z
y
o
主視圖
案例：下圖是一個零部件，請繪畫出
它的三視圖。
俯視圖
w
z
o
主視圖
俯視圖
左視圖
y
主視圖
俯視圖
左視圖
案例：下圖是一個零部件，請繪畫出
它的三視圖。

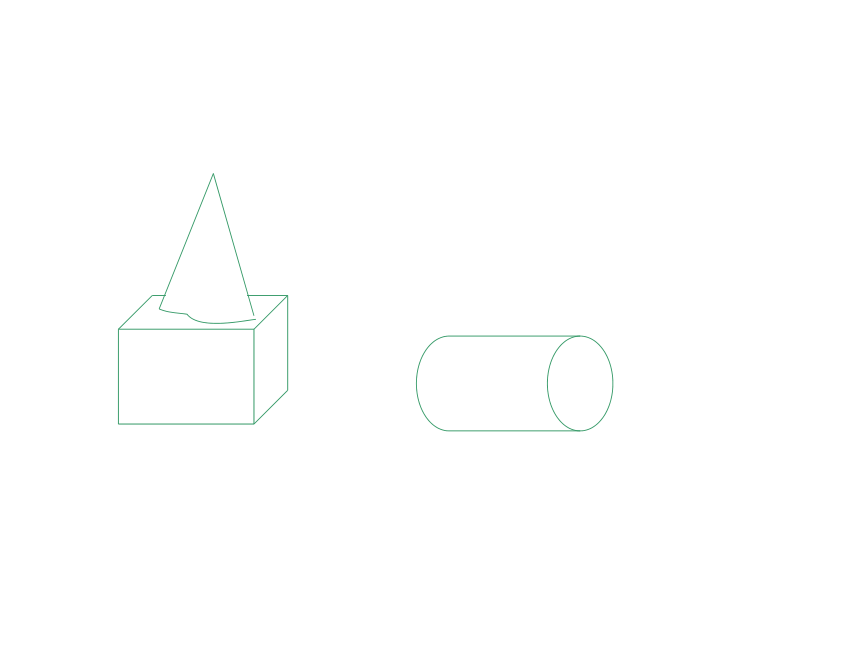

三、課堂練習
根據下面的立體圖繪畫三視圖
根據下面的立體圖繪畫三視圖
主視圖
俯視圖
左視圖
四、小結
1、正投影法就是假設投射線與投影平面垂直，在投影平面上求取物體的投影的方法。
v
H
W
2、采用三個互相垂直相交的投影面（即正面投影面V、水平投影面H和側面投影面W）構成三投影面體系。
3、三視圖的形成
主視圖、俯視圖、左視圖統稱為三視圖。
4、三視圖的展開
方法是：將正面V保持不動，水平面H繞OX軸向下旋轉90°，側面W繞OZ軸向右旋轉90°，這樣V、H、W三面就展開在同一平面上。
俯視圖— 物體由上向下投影所得的圖形。
左視圖— 物體由左向右投影所得的圖形。
主視圖— 物體由前向后投影所得的圖形，通 常反映物體的主要形狀特征。
5、三視圖的投影規律
（1）主、俯視圖中相應投影的長度相等，
即主、俯視圖長對正。
（2）主、左視圖中相應投影的高度相等，
即主、左視圖高平齊。
（3）左、俯視圖中相應投影的寬度相等，
前后對應。
V主視圖
H俯視圖
W左視圖
長
高
寬
長
寬
高
