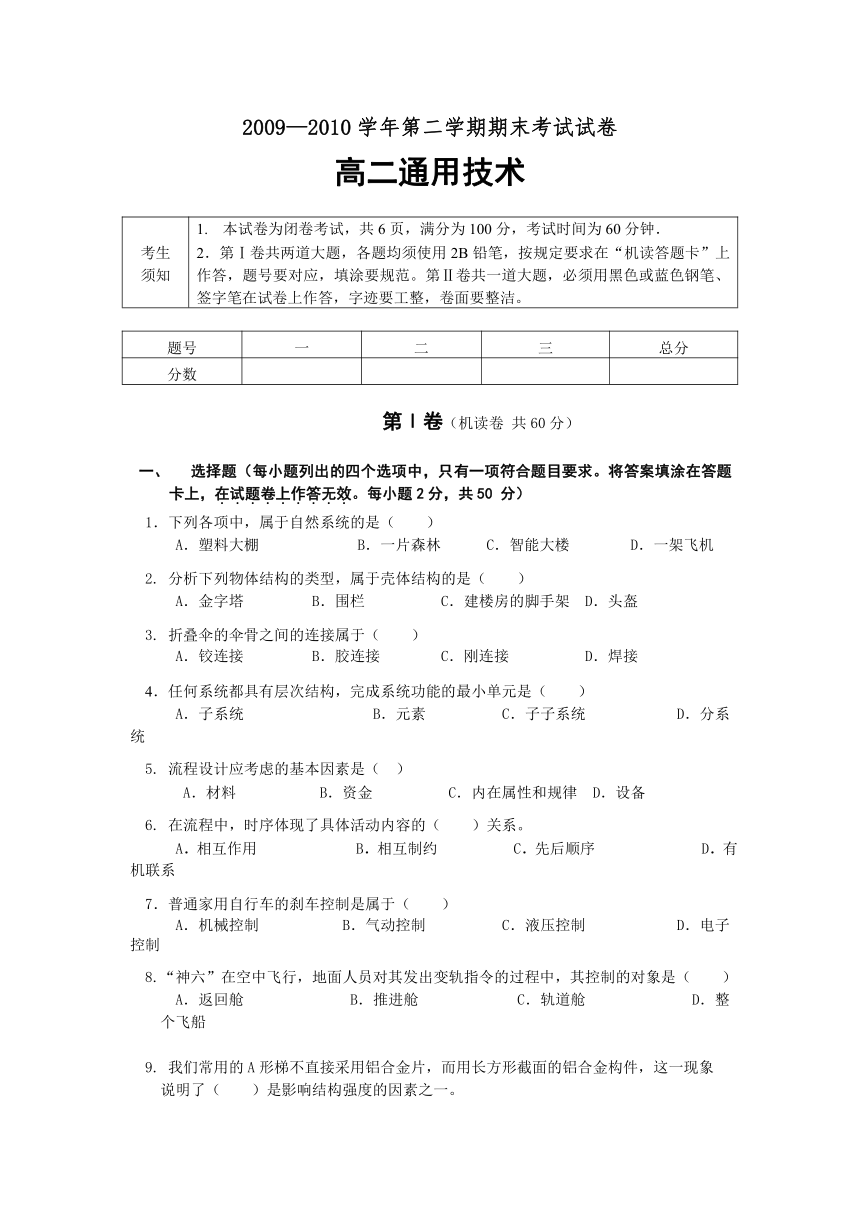

2009—2010學年第二學期期末考試試卷
高二通用技術
考生須知 本試卷為閉卷考試，共6頁，滿分為100分，考試時間為60分鐘．2．第Ⅰ卷共兩道大題，各題均須使用2B鉛筆，按規定要求在“機讀答題卡”上作答，題號要對應，填涂要規范。第Ⅱ卷共一道大題，必須用黑色或藍色鋼筆、簽字筆在試卷上作答，字跡要工整，卷面要整潔。
題號 一 二 三 總分
分?jǐn)?shù)
第Ⅰ卷（機讀卷 共60分）
選擇題（每小題列出的四個選項中，只有一項符合題目要求。將答案填涂在答題卡上，在試題卷上作答無效。每小題2分，共50 分）
1．下列各項中，屬于自然系統的是（ ）
A．塑料大棚 B．一片森林 C．智能大樓 D．一架飛機
2. 分析下列物體結構的類型，屬于殼體結構的是（ ）
A．金字塔 B．圍欄 C．建樓房的腳手架 D．頭盔
3. 折疊傘的傘骨之間的連接屬于（ ）
A．鉸連接 B．膠連接 C．剛連接 D．焊接
4．任何系統都具有層次結構，完成系統功能的最小單元是（ ）
A．子系統 B．元素 C．子子系統 D．分系統
5. 流程設計應考慮的基本因素是（ ）
A．材料 B．資金 C．內在屬性和規律 D．設備
6. 在流程中，時序體現了具體活動內容的（ ）關系。
A．相互作用 B．相互制約 C．先后順序 D．有機聯系
7．普通家用自行車的剎車控制是屬于（ ）
A．機械控制 B．氣動控制 C．液壓控制 D．電子控制
8.“神六”在空中飛行，地面人員對其發出變軌指令的過程中，其控制的對象是（ ）
A．返回艙 B．推進艙 C．軌道艙 D．整個飛船
9. 我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這一現象
說明了（ ）是影響結構強度的因素之一。
A．材料 B．構件的形狀 C．重心的高低 D．連接方式
10．飛機在飛行過程中能通過控制器自動調整飛行狀態，克服大氣對流對飛機飛行的影響，保持平穩飛行。這個現象說明了系統的（ ）
A.整體性 B.相關性 C.環境適應性 D.目的性
11．可以用結構的穩定性解釋的事實是（ ）
A．繩子斷裂 B．廣告牌被風吹倒
C．雞蛋上站人 D．橋梁負重過大坍塌
12. 下列圖表中，屬于流程圖的是（ ）
A．學生座位表 B．學校課程表
C．電腦的配置清單 D．個人財產明細表
13．閉環控制系統中克服干擾的主要手段是（ ）
A．增加負反饋環節 B．加強人工監測
C．消除外界干擾因素 D．人工控制與自動控制相結合
14．從系統的基本特性看，區別手表和手機的主要標志是（ ）
A. 系統的整體性 B. 系統的相關性
C. 系統的目的性 D. 系統的環境適應性
15．比薩斜塔保持穩定的主要原因是（ ）
A．重心低 B．重心的垂線落在支撐面積范圍內
C．結構形狀是底部大塔頂小 D．材料采用鋼筋混凝土
16．今年發生了多起校園安全事故，為了加強校園安全，某學校準備采用IC卡門禁系統，學生和教師進出校園都需要刷卡，大門才能打開。該控制系統應該屬于：（ ）
A. 自動控制的閉環控制系統 B. 手動控制的開環控制系統
C. 手動控制的閉環控制系統 D. 自動控制的開環控制系統
17．小明設計了一款循跡機器人，工作原理是通過檢測場地預設路線的光值來控制機器人行走。影響該機器人沿預設路線行走的因素是（ ）
A．室內溫度 B．室內光的強弱
C．室內濕度 D．室內聲音
18. 系統優化的意義是（ ）
A. 改變系統的特征 B. 改善系統的環境
C. 獲取系統的最佳效益或最佳功能 D. 調整系統的結構
19．某廠家一直生產家用電飯鍋，今年年初，為了擴大生產，決定設計生產飯店、食堂用的大型非家用的電飯鍋。在設計制作時，除了采用大的內鍋之外，根據系統的相關性，還必須改變的是（ ）
A．發熱盤的功率 B．額定電壓
C．保溫的溫度 D．保溫的時間

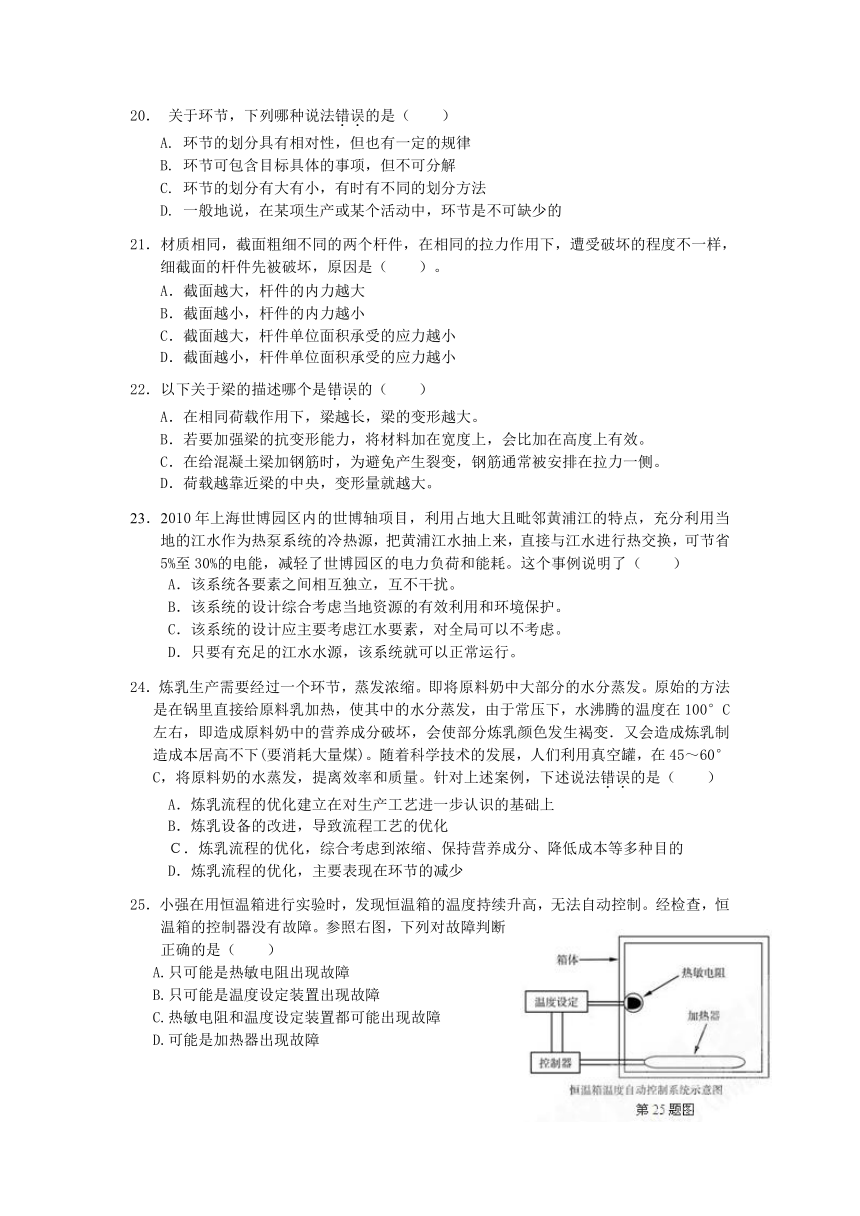

20． 關于環節，下列哪種說法錯誤的是（ ）
A. 環節的劃分具有相對性，但也有一定的規律
B. 環節可包含目標具體的事項，但不可分解
C. 環節的劃分有大有小，有時有不同的劃分方法
D. 一般地說，在某項生產或某個活動中，環節是不可缺少的
21．材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（ ）。
A．截面越大，桿件的內力越大
B．截面越小，桿件的內力越小
C．截面越大，桿件單位面積承受的應力越小
D．截面越小，桿件單位面積承受的應力越小
22．以下關于梁的描述哪個是錯誤的（ ）
A．在相同荷載作用下，梁越長，梁的變形越大。
B．若要加強梁的抗變形能力，將材料加在寬度上，會比加在高度上有效。
C．在給混凝土梁加鋼筋時，為避免產生裂變，鋼筋通常被安排在拉力一側。
D．荷載越靠近梁的中央，變形量就越大。
23．2010年上海世博園區內的世博軸項目，利用占地大且毗鄰黃浦江的特點，充分利用當?shù)氐慕鳛闊岜孟到y(tǒng)的冷熱源，把黃浦江水抽上來，直接與江水進行熱交換，可節省5%至30%的電能，減輕了世博園區的電力負荷和能耗。這個事例說明了（ ）
A．該系統各要素之間相互獨立，互不干擾。
B．該系統的設計綜合考慮當?shù)刭Y源的有效利用和環境保護。
C．該系統的設計應主要考慮江水要素，對全局可以不考慮。
D．只要有充足的江水水源，該系統就可以正常運行。
24．煉乳生產需要經過一個環節，蒸發濃縮。即將原料奶中大部分的水分蒸發。原始的方法是在鍋里直接給原料乳加熱，使其中的水分蒸發，由于常壓下，水沸騰的溫度在100°C左右，即造成原料奶中的營養成分破壞，會使部分煉乳顏色發生褐變．又會造成煉乳制造成本居高不下(要消耗大量煤)。隨著科學技術的發展，人們利用真空罐，在45～60°C，將原料奶的水蒸發，提離效率和質量。針對上述案例，下述說法錯誤的是（ ）
A．煉乳流程的優化建立在對生產工藝進一步認識的基礎上
B．煉乳設備的改進，導致流程工藝的優化
Ｃ．煉乳流程的優化，綜合考慮到濃縮、保持營養成分、降低成本等多種目的
D．煉乳流程的優化，主要表現在環節的減少
25．小強在用恒溫箱進行實驗時，發現恒溫箱的溫度持續升高，無法自動控制。經檢查，恒溫箱的控制器沒有故障。參照右圖，下列對故障判斷正確的是（ ）
A.只可能是熱敏電阻出現故障
B.只可能是溫度設定裝置出現故障
C.熱敏電阻和溫度設定裝置都可能出現故障
D.可能是加熱器出現故障
二、判斷題（本大題10小題，每小題1分，共10分，正確選A,錯誤選B。請將答案填涂在答題卡上，在試題卷上作答無效。）
26. 結構強度與形狀、材料和連接方法有關。（ ）
27.?在日常生活中，人們利用穩定的結構抵抗外力、承受負載，進行各種社會與生產活動，不穩定的結構沒有任何作用。（ ）
28. 閉環控制比開環控制精確，所以我們應采用閉環控制，而不用開環控制。（ ）
29. 一個人一天不吃飯，也不喝水，在這段時間內，我們可以把人體系統看作一個封閉系統。（ ）
30. 在龍舟賽艇系統中，運動員組成了運動子系統，主要是劃槳產生動力，使船向
前運動。（ ）
31. 一個系統中，如果各個要素的性能都好，則整體的性能一定好。（ ）
32. 并行工序可以節省時間，但不一定節約成本。（ ）
33. 物體的結構強度越大它的穩定性越大。（ ）
34．對某些流程來講，通過改變時序也可以達到優化流程的目的。（ ）
35. 閉環控制系統中比較器的作用是將給定量與所檢測量進行比較，求出偏差，并向執行器發出動作指令。（ ）
第Ⅱ卷（非機讀卷 共40分）
三、分析題（共40分）
36. （本小題滿分6分）“木桶理論”認為，木桶的盛水量取決于最短的那一塊木板的長度。試分析：
（1）這一問題反應了系統的什么基本特性？ （2分）
（2）請用系統的觀點解釋這一理論。（4分）
37. （本小題滿分10分）53株“小綠苗”分布在上海世博園“一軸四館”等區域，這種綠芽造型的垃圾箱是“智能化垃圾氣力輸送系統”投放口，它們兩個一組，分別向兩側彎曲。每個垃圾投入口都將有紅、綠兩個按鈕，如果投入的是可回收垃圾就按綠色按鈕，如果投入的是不可回收垃圾，就按紅色按鈕。
“小綠苗”頂部和底部分別裝有一個容量傳感器和一個壓力傳感器，當桶內垃圾達到桶容積的80%，即會以無線網絡傳輸?shù)姆绞綄⑿畔⒎答伒嚼幚砜刂浦行?，中心控制相?yīng)投放口的閥門打開，同時，距離投放口近千米外的抽風機開始抽氣，用強大的吸力將垃圾吸往“垃圾收集站”，其平均運送速度可達18米/秒～24米/秒。
垃圾經氣力輸送系統到達收集站，“垃圾收集站”有個半埋地下的垃圾分離器。地下管道里的垃圾被吸入分離器后，分離器會把垃圾和運送它們的氣體分開。氣體經過過濾器和氣體凈化裝置凈化后，排到戶外。垃圾則通過打開的閥門，掉入“壓實系統”。這套系統能把各種垃圾壓得像壓縮餅干一般。隨后，這些“壓縮垃圾”會被機械裝置裝入垃圾箱。最終，升降機把一只只垃圾箱安放到環衛車上，運出園區。整個流程由電腦程序自動控制，始終處于全封閉的狀態，無需任何人工操作。請回答以下問題：
（1）畫出垃圾從投放到運出園區這個過程的垃圾處理流程框圖（6分）
（2）該智能化垃圾氣力輸送相對于傳統的垃圾投放、運送方式來說，進行了哪些優化？其優化目的是什么？（4分）
38．（本小題滿分9分）晾衣架通常由曲臂、撐桿和掛鉤組成，如圖所示。當衣物對稱掛在衣架的曲臂上時，請回答：
（1）晾衣架掛鉤的直桿、曲臂、撐桿的受力形式分別是什么？（6分）
（2）現有塑料繩、細電線、細竹桿和木條，哪些材料適合作 晾衣架的撐桿？請從撐桿受力角度簡要說明理由。（3分）
39. （本小題滿分15分）如圖所示是水箱液位控制系統，當水箱出水量大時,水位下降浮子下沉，帶動活塞偏離進水口位置，此時進行補水直到水箱里的水位上升到給定水位，浮子上浮，活塞歸位。在這個系統中，浮子、活塞以及兩者之間的連桿機構組成一個杠桿系統。請回答以下問題：
（1）該控制系統是開環控制還是閉環控制？（2分）
（2）該控制系統的輸入量和輸出量分別是什么？（2分）
（3）該控制系統中浮子起什么作用？（2分）
（4）畫出控制系統的框圖。（9分）
2009-2010學年第二學期普通高中
通用技術必修2試卷答案及評分參考
【說明】選擇題答案按照選擇題上的說明評分；非選擇題答案如與本答案不同，但答得合理或態度認真，可酌情給分，但不得超過原題所規定的分?jǐn)?shù)。
第Ⅰ卷 選擇題 （共６０分）
（1～２５題共50分 每小題2分；２６～３５題共１０分，每小題１分）
題號 1 2 3 4 5 6 7 8 9 10
答案 B D A B C C A D B C
題號 11 12 13 14 15 16 17 18 19 20
答案 B B A C B D B C A B
題號 21 22 23 24 25 26 27 28 29 30
答案 Ｃ B B D C A B B B B
題號 31 32 33 34 35
答案 B A B A A
第Ⅱ卷 非選擇題 （共40分）
( http: / / www.21cnjy.com )
（2）
第一問：通過設備更新改變原運輸方式，電腦程序自動控制，始終處于全封閉的狀態，無需任何人工操作，減少了裝卸及地面運送環節。一----2分
第二問：答出兩點以上給2分，答案如與本答案內容不同但合理也給分。
垃圾流密封、隱蔽，與人完全隔離，有效地杜絕了收集過程中的二次污染，包括臭味、蚊蠅、噪音和視覺污染。
降低了收集垃圾的勞動強度，提高收集效率，優化環衛工人的勞動環境。
消除了人力車、垃圾桶等傳統垃圾收集工具，基本避免垃圾運輸車輛穿行于居住區，減輕了交通壓力和環境污染。
垃圾收集、壓縮可以全天候自動運行，垃圾成分受氣候影響小，有利于填埋場、焚燒廠的穩定運行。
38． （1）掛鉤—拉力；曲臂—彎曲力；撐桿—壓力----各2分，共6分。
（2）細竹竿合適；強度大，能承受的壓力大----各1分，共3分。
39．
（1）該控制系統是閉環控制系統——2分
（2）輸入量是給定水位；輸出量是實際水位——各1分，共2分
（3）浮子起檢測輸出量和輸入量之間的差值的作用。若學生答反饋?zhàn)饔靡舱_?！?分
（4）畫出閉環控制系統功能方框圖，并在方框內填寫出功能部件名稱或物理量，包括控制器、執行器、被控對象、檢測裝置、輸入量、輸出量是什么；比較器符號；輸入及反饋符號“-”；信號線箭頭等9項——各1分。
SHAPE \* MERGEFORMAT
第 17題圖
第38題圖
第39題圖
給定水位
比較器
控制器
杠桿
執行器
進水閥門
被控制對象
水箱
輸出量
水位
浮球
