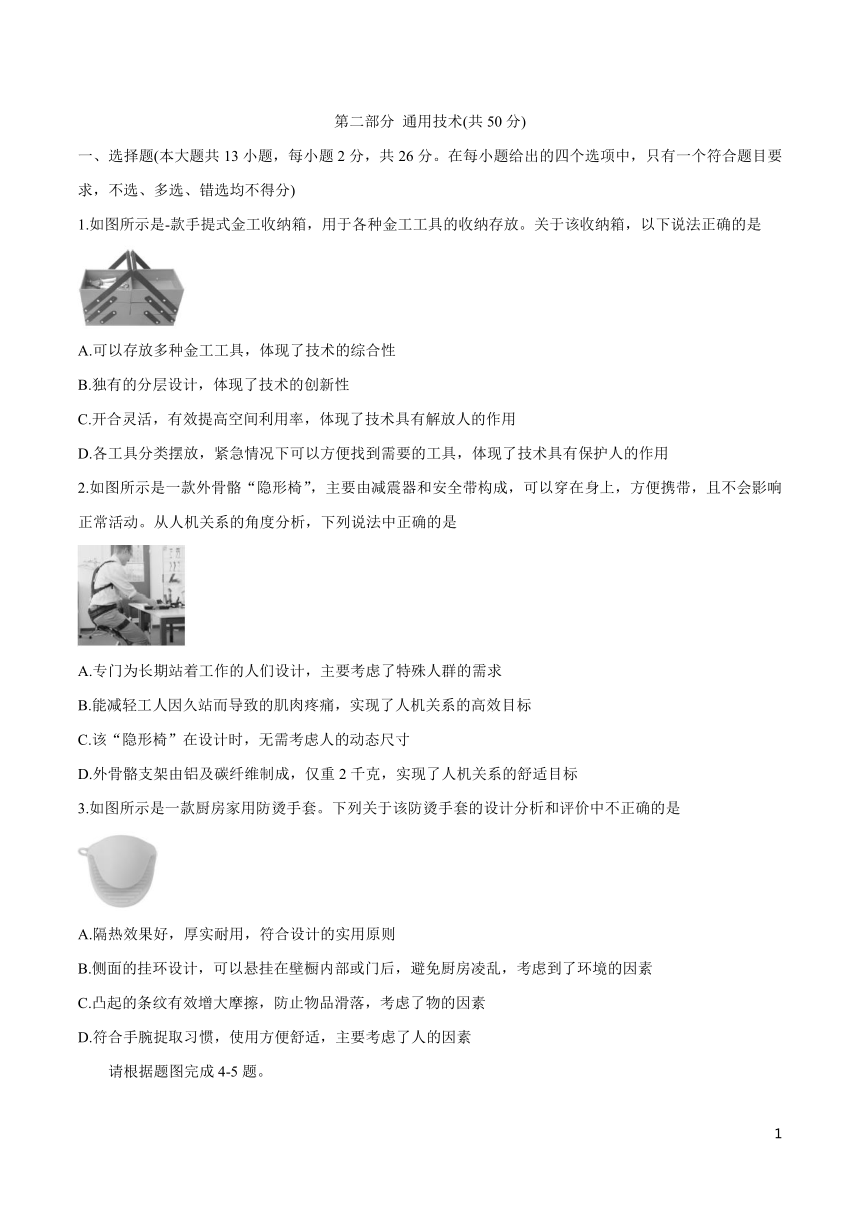

第二部分 通用技術(共50分)
一、選擇題(本大題共13小題，每小題2分，共26分。在每小題給出的四個選項中，只有一個符合題目要求，不選、多選、錯選均不得分)
1.如圖所示是-款手提式金工收納箱，用于各種金工工具的收納存放。關于該收納箱，以下說法正確的是

A.可以存放多種金工工具，體現了技術的綜合性
B.獨有的分層設計，體現了技術的創新性
C.開合靈活，有效提高空間利用率，體現了技術具有解放人的作用
D.各工具分類擺放，緊急情況下可以方便找到需要的工具，體現了技術具有保護人的作用
2.如圖所示是一款外骨骼“隱形椅”，主要由減震器和安全帶構成，可以穿在身上，方便攜帶，且不會影響正常活動。從人機關系的角度分析，下列說法中正確的是

A.專門為長期站著工作的人們設計，主要考慮了特殊人群的需求
B.能減輕工人因久站而導致的肌肉疼痛，實現了人機關系的高效目標
C.該“隱形椅”在設計時，無需考慮人的動態尺寸
D.外骨骼支架由鋁及碳纖維制成，僅重2千克，實現了人機關系的舒適目標
3.如圖所示是一款廚房家用防燙手套。下列關于該防燙手套的設計分析和評價中不正確的是

A.隔熱效果好，厚實耐用，符合設計的實用原則
B.側面的掛環設計，可以懸掛在壁櫥內部或門后，避免廚房凌亂，考慮到了環境的因素
C.凸起的條紋有效增大摩擦，防止物品滑落，考慮了物的因素
D.符合手腕捉取習慣，使用方便舒適，主要考慮了人的因素

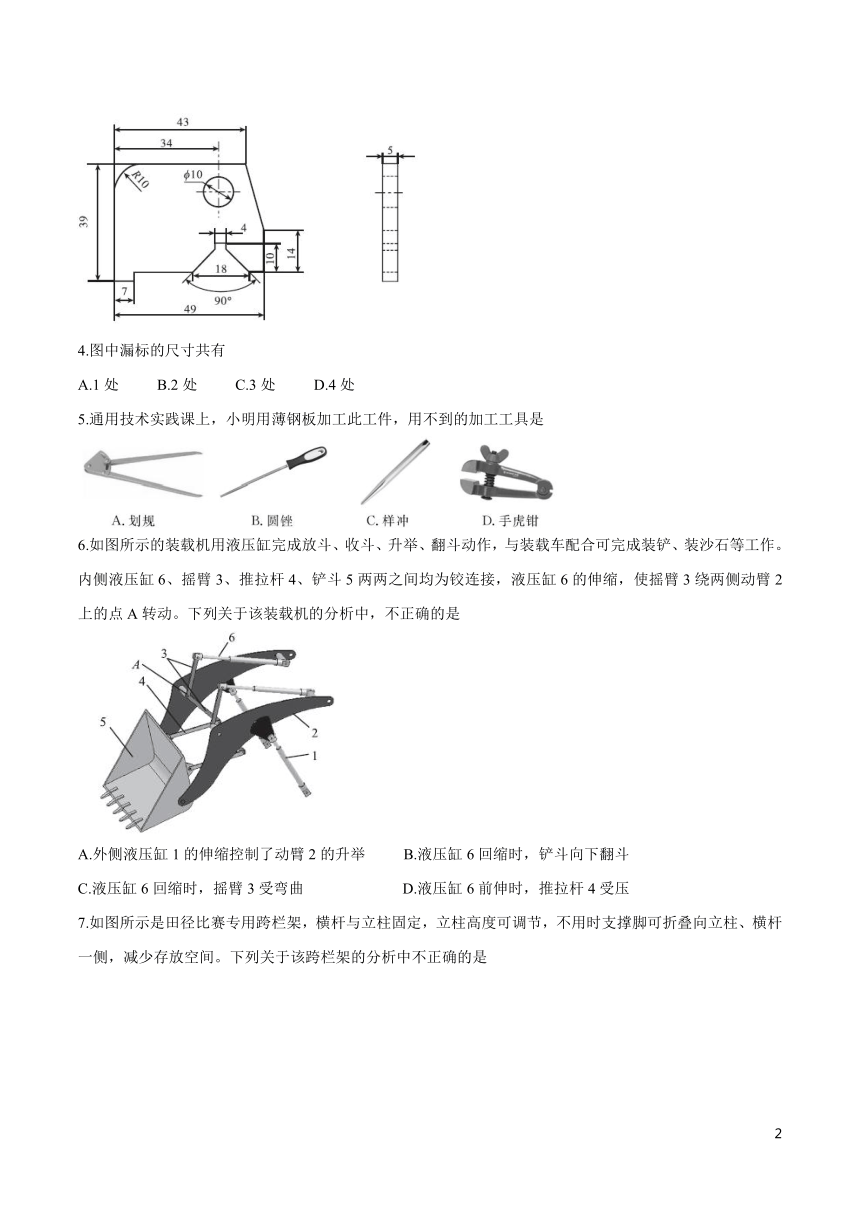

請根據題圖完成4-5題。

4.圖中漏標的尺寸共有
A.1處 B.2處 C.3處 D.4處
5.通用技術實踐課上，小明用薄鋼板加工此工件，用不到的加工工具是

6.如圖所示的裝載機用液壓缸完成放斗、收斗、升舉、翻斗動作，與裝載車配合可完成裝鏟、裝沙石等工作。內側液壓缸6、搖臂3、推拉桿4、鏟斗5兩兩之間均為鉸連接，液壓缸6的伸縮，使搖臂3繞兩側動臂2上的點A轉動。下列關于該裝載機的分析中，不正確的是

A.外側液壓缸1的伸縮控制了動臂2的升舉 B.液壓缸6回縮時，鏟斗向下翻斗
C.液壓缸6回縮時，搖臂3受彎曲 D.液壓缸6前伸時，推拉桿4受壓

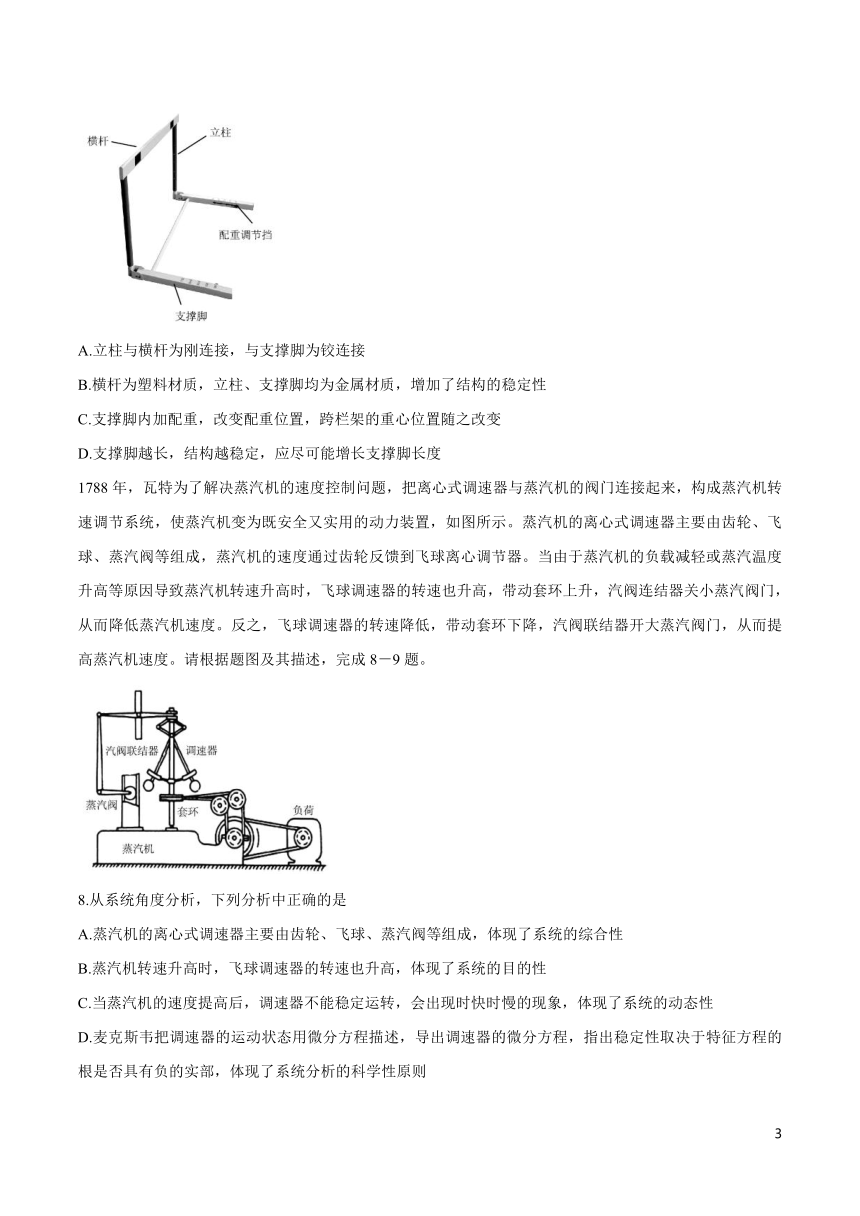

7.如圖所示是田徑比賽專用跨欄架，橫桿與立柱固定，立柱高度可調節，不用時支撐腳可折疊向立柱、橫桿一側，減少存放空間。下列關于該跨欄架的分析中不正確的是

A.立柱與橫桿為剛連接，與支撐腳為鉸連接
B.橫桿為塑料材質，立柱、支撐腳均為金屬材質，增加了結構的穩定性
C.支撐腳內加配重，改變配重位置，跨欄架的重心位置隨之改變
D.支撐腳越長，結構越穩定，應盡可能增長支撐腳長度
1788年，瓦特為了解決蒸汽機的速度控制問題，把離心式調速器與蒸汽機的閥門連接起來，構成蒸汽機轉速調節系統，使蒸汽機變為既安全又實用的動力裝置，如圖所示。蒸汽機的離心式調速器主要由齒輪、飛球、蒸汽閥等組成，蒸汽機的速度通過齒輪反饋到飛球離心調節器。當由于蒸汽機的負載減輕或蒸汽溫度升高等原因導致蒸汽機轉速升高時，飛球調速器的轉速也升高，帶動套環上升，汽閥連結器關小蒸汽閥門，從而降低蒸汽機速度。反之，飛球調速器的轉速降低，帶動套環下降，汽閥聯結器開大蒸汽閥門，從而提高蒸汽機速度。請根據題圖及其描述，完成8－9題。

8.從系統角度分析，下列分析中正確的是
A.蒸汽機的離心式調速器主要由齒輪、飛球、蒸汽閥等組成，體現了系統的綜合性
B.蒸汽機轉速升高時，飛球調速器的轉速也升高，體現了系統的目的性
C.當蒸汽機的速度提高后，調速器不能穩定運轉，會出現時快時慢的現象，體現了系統的動態性
D.麥克斯韋把調速器的運動狀態用微分方程描述，導出調速器的微分方程，指出穩定性取決于特征方程的根是否具有負的實部，體現了系統分析的科學性原則

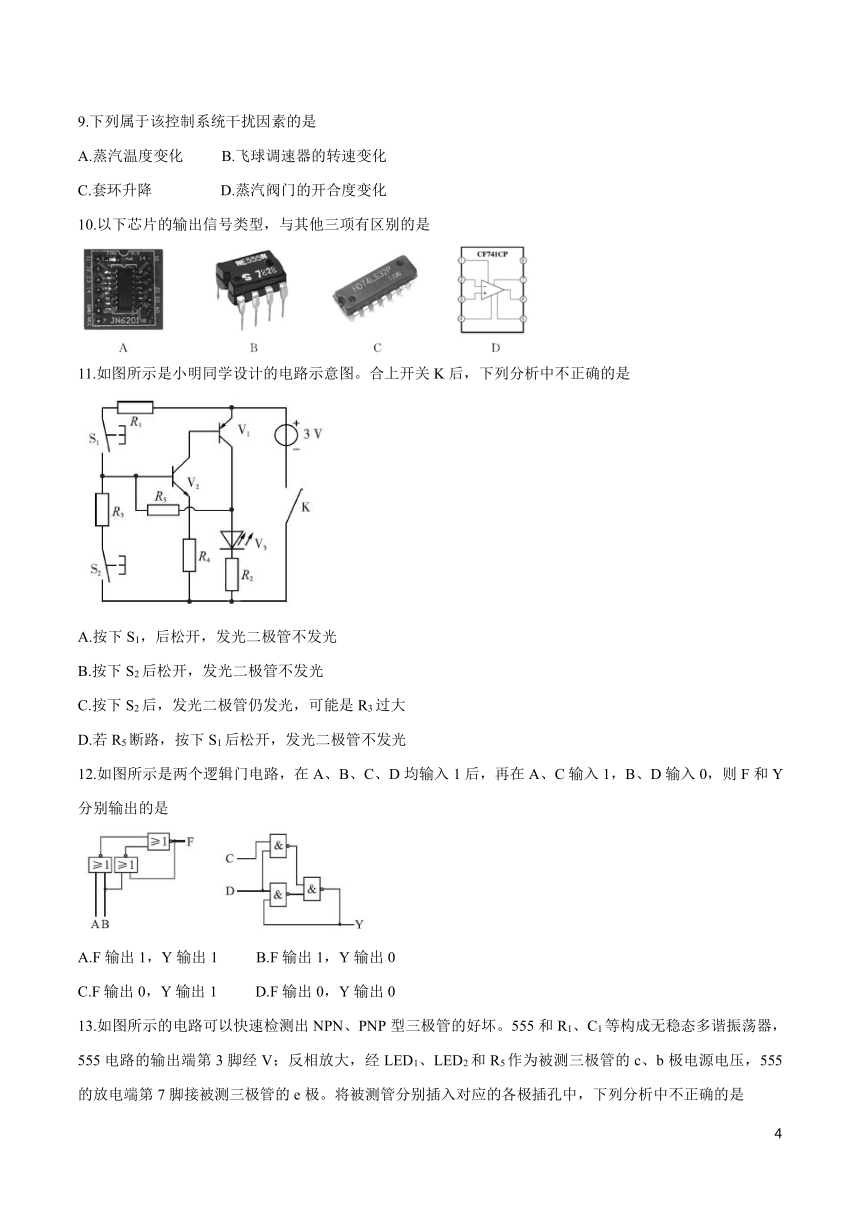

9.下列屬于該控制系統干擾因素的是
A.蒸汽溫度變化 B.飛球調速器的轉速變化
C.套環升降 D.蒸汽閥門的開合度變化
10.以下芯片的輸出信號類型，與其他三項有區別的是

11.如圖所示是小明同學設計的電路示意圖。合上開關K后，下列分析中不正確的是

A.按下S1，后松開，發光二極管不發光
B.按下S2后松開，發光二極管不發光
C.按下S2后，發光二極管仍發光，可能是R3過大
D.若R5斷路，按下S1后松開，發光二極管不發光
12.如圖所示是兩個邏輯門電路，在A、B、C、D均輸入1后，再在A、C輸入1，B、D輸入0，則F和Y分別輸出的是

A.F輸出1，Y輸出1 B.F輸出1，Y輸出0
C.F輸出0，Y輸出1 D.F輸出0，Y輸出0

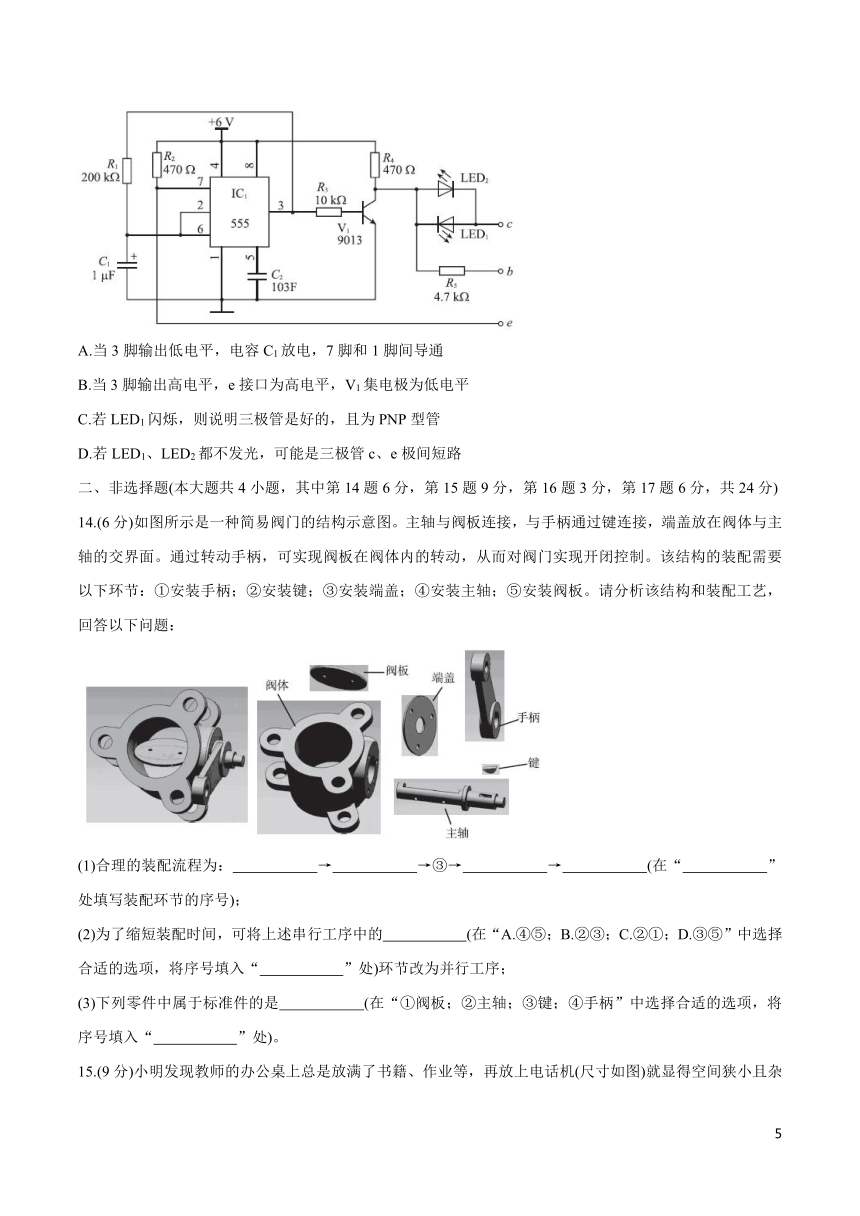

13.如圖所示的電路可以快速檢測出NPN、PNP型三極管的好壞。555和R1、C1等構成無穩態多諧振蕩器，555電路的輸出端第3腳經V；反相放大，經LED1、LED2和R5作為被測三極管的c、b極電源電壓，555的放電端第7腳接被測三極管的e極。將被測管分別插入對應的各極插孔中，下列分析中不正確的是

A.當3腳輸出低電平，電容C1放電，7腳和1腳間導通
B.當3腳輸出高電平，e接口為高電平，V1集電極為低電平
C.若LED1閃爍，則說明三極管是好的，且為PNP型管
D.若LED1、LED2都不發光，可能是三極管c、e極間短路
二、非選擇題(本大題共4小題，其中第14題6分，第15題9分，第16題3分，第17題6分，共24分)
14.(6分)如圖所示是一種簡易閥門的結構示意圖。主軸與閥板連接，與手柄通過鍵連接，端蓋放在閥體與主軸的交界面。通過轉動手柄，可實現閥板在閥體內的轉動，從而對閥門實現開閉控制。該結構的裝配需要以下環節：①安裝手柄；②安裝鍵；③安裝端蓋；④安裝主軸；⑤安裝閥板。請分析該結構和裝配工藝，回答以下問題：

(1)合理的裝配流程為： → →③→ → (在“ ”處填寫裝配環節的序號)；
(2)為了縮短裝配時間，可將上述串行工序中的 (在“A.④⑤；B.②③；C.②①；D.③⑤”中選擇合適的選項，將序號填入“ ”處)環節改為并行工序；
(3)下列零件中屬于標準件的是 (在“①閥板；②主軸；③鍵；④手柄”中選擇合適的選項，將序號填入“ ”處)。
15.(9分)小明發現教師的辦公桌上總是放滿了書籍、作業等，再放上電話機(尺寸如圖)就顯得空間狹小且雜亂，很難有備課、批改作業的空間。于是想設計一種懸掛在辦公桌邊沿的置物架，用來放置電話機等物品。設計要求如下：
A.能放置電話機等物品，放好后不易滑落
B.置物架可懸掛在不同厚度(10~65mm之間)的辦公桌隔板上，并可靠固定
C.用鋼條對置物架進行加固，增強置物架承重能力
D.置物架用厚度為2mm的鋼板或鋼條制作，其他輔助材料自選，不允許對辦公桌鉆孔

請根據上述設計要求，完成以下任務：
(1)畫出置物架的設計草圖，必要時可用文字說明；
(2)在設計草圖.上標注主要尺寸；
(3)制定設計方案前，需要明確設計的限制因素。以下因素中， 、 (在“①辦公桌的長寬；②辦公桌的材料；③電話機的長寬；④置物架的材料”中選擇合適的選項，將序號填入“ ”處)不屬于設計的限制因素；
(4)置物架掛位可調，適用的連接件是 (將序號填寫在“ ”處)。

16.(3分)請補全三視圖中所缺的三條圖線(超過三條圖線倒扣分)。

17.(6分)如圖甲所示為小明家中的房間溫度電子控制系統。當室外溫度低，室內溫度高時啟動排風扇對房間降溫。當室內外溫度都高時，啟動制冷機降溫?？刂齐娐返妮斎胼敵鲫P系如圖乙所示，Rt1和Rt2為同種型號熱敏電阻。請完成以下任務：

(1)小明用三極管驅動繼電器，用繼電器來控制排風扇和制冷機。請你選擇合適的三極管，在虛線框中畫出，并采用共發射極接法正確地連接電路；

(2)根據電路原理，M1、M2分別為 (在“①M1為排風扇，M2為制冷機；②M1為制冷機，M2為排風扇”中選擇正確的選項，將序號填寫在“ ”處)；
(3)根據題目描述及電路原理可知兩熱敏電阻為 (在“①正系數熱敏電阻；②負系數熱敏電阻”中選擇正確的選項，將序號填寫在“ ”處)；
(4)若小明想提高排風扇和制冷機啟動時的室外溫度設定值，降低排風扇和制冷機啟動時的室內溫度設定值，應該 (在“①調大Rp1，調大Rp2；②調大Rp1，調小Rp2；③調小Rp1，調大Rp2；
④調小Rp1，調小Rp2”中選擇正確的選項，將序號填寫在“ ”處)；
(5)電路搭接好后，兩只繼電器始終不能順利吸合，可通過 (在“①撤去R1、R2；②減小R1、R2；③增大R1、R2；④增大R1，減小R2；⑤減小R1，增大R2”中選擇正確的選項，將序號填寫在“ ”處)調節。
