2011年河北省學業水平考試通用技術

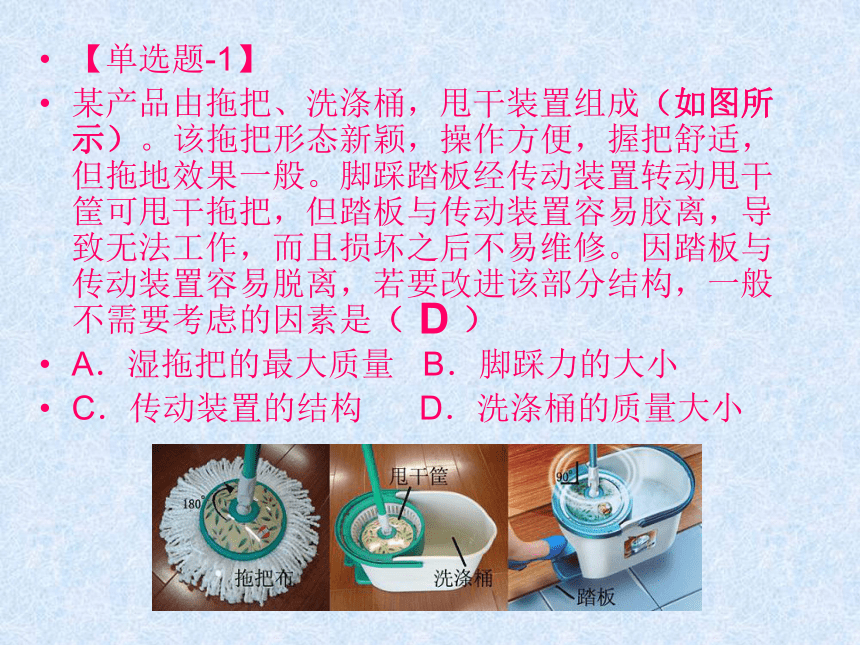

【單選題-1】
某產品由拖把、洗滌桶，甩干裝置組成（如圖所示）。該拖把形態新穎，操作方便，握把舒適，但拖地效果一般。腳踩踏板經傳動裝置轉動甩干筐可甩干拖把，但踏板與傳動裝置容易膠離，導致無法工作，而且損壞之后不易維修。因踏板與傳動裝置容易脫離，若要改進該部分結構，一般不需要考慮的因素是（ ）
A．濕拖把的最大質量 B．腳踩力的大小
C．傳動裝置的結構 D．洗滌桶的質量大小
D

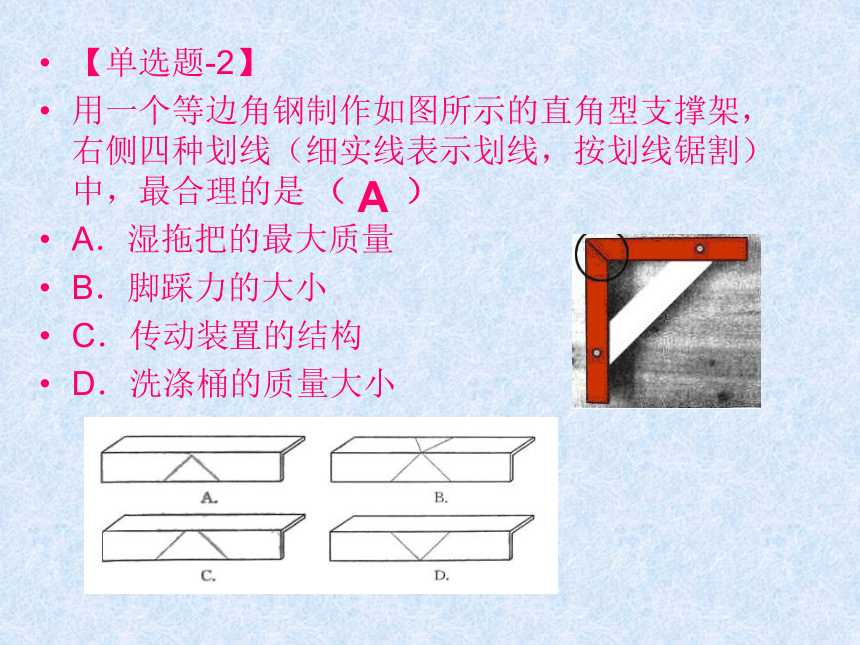

【單選題-2】
用一個等邊角鋼制作如圖所示的直角型支撐架，右側四種劃線（細實線表示劃線，按劃線鋸割）中，最合理的是 （ ）
A．濕拖把的最大質量
B．腳踩力的大小
C．傳動裝置的結構
D．洗滌桶的質量大小
A

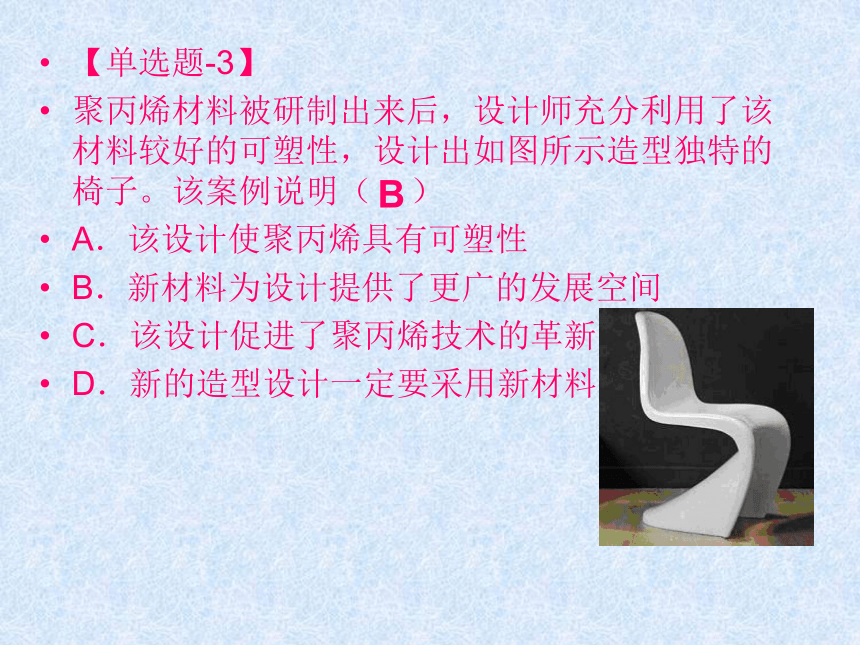

【單選題-3】
聚丙烯材料被研制出來后，設計師充分利用了該材料較好的可塑性，設計出如圖所示造型獨特的椅子。該案例說明（ ）
A．該設計使聚丙烯具有可塑性
B．新材料為設計提供了更廣的發展空間
C．該設計促進了聚丙烯技術的革新
D．新的造型設計一定要采用新材料
B
D

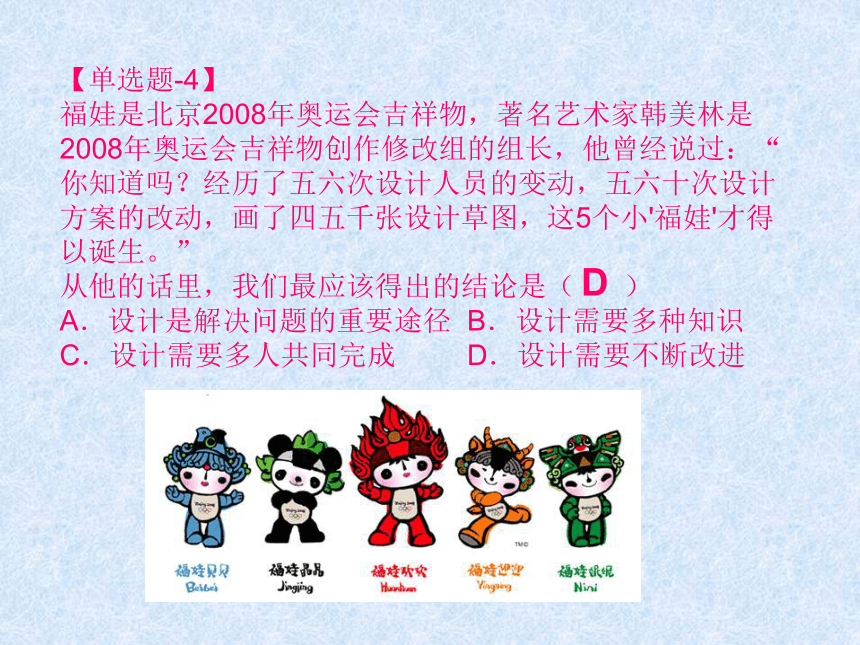

【單選題-4】
福娃是北京2008年奧運會吉祥物，著名藝術家韓美林是2008年奧運會吉祥物創作修改組的組長，他曾經說過：“你知道嗎？經歷了五六次設計人員的變動，五六十次設計方案的改動，畫了四五千張設計草圖，這5個小'福娃'才得以誕生。”
從他的話里，我們最應該得出的結論是（ ）
A．設計是解決問題的重要途徑 B．設計需要多種知識
C．設計需要多人共同完成 D．設計需要不斷改進

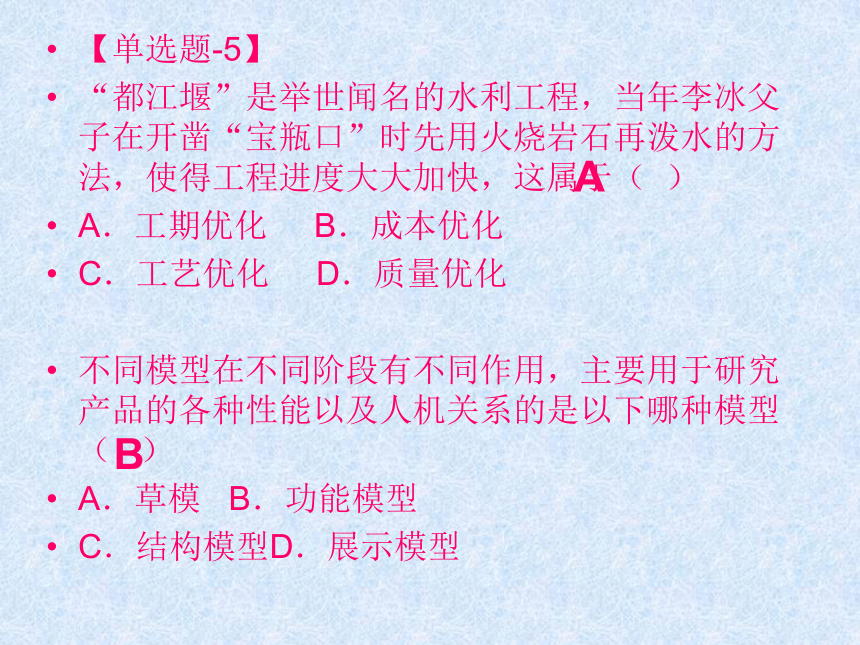

【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
不同模型在不同階段有不同作用，主要用于研究產品的各種性能以及人機關系的是以下哪種模型（ ）
A．草模 B．功能模型
C．結構模型D．展示模型
A
B

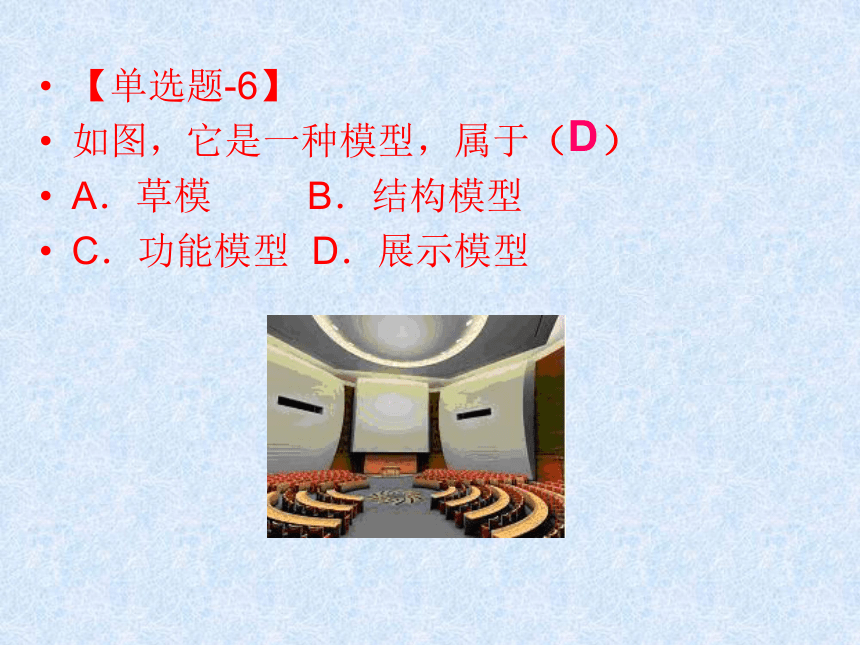

【單選題-6】
如圖，它是一種模型，屬于（ ）
A．草模 B．結構模型
C．功能模型 D．展示模型
D

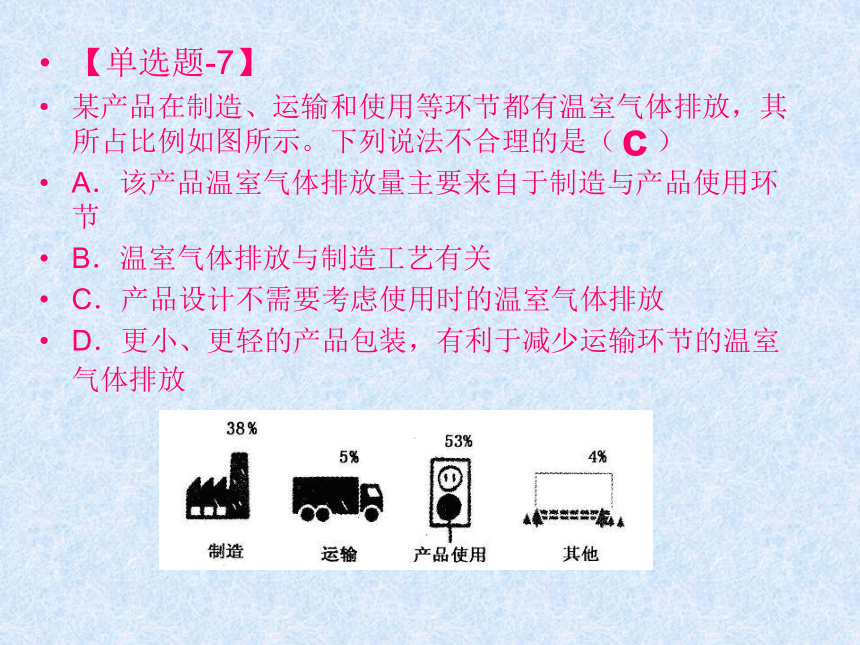

【單選題-7】
某產品在制造、運輸和使用等環節都有溫室氣體排放，其所占比例如圖所示。下列說法不合理的是（ ）
A．該產品溫室氣體排放量主要來自于制造與產品使用環節
B．溫室氣體排放與制造工藝有關
C．產品設計不需要考慮使用時的溫室氣體排放
D．更小、更輕的產品包裝，有利于減少運輸環節的溫室氣體排放
c
【單選題-8】
如圖所示是王凱同學的折疊式小書桌設計方案，從該方案中我們可以知道（ ）
A．小書桌的長度為300mm
B．小書桌的桌面角
度無法調節
C．桌面的支架可用
來放教科書
D．小書桌的桌腳無
法調節
C

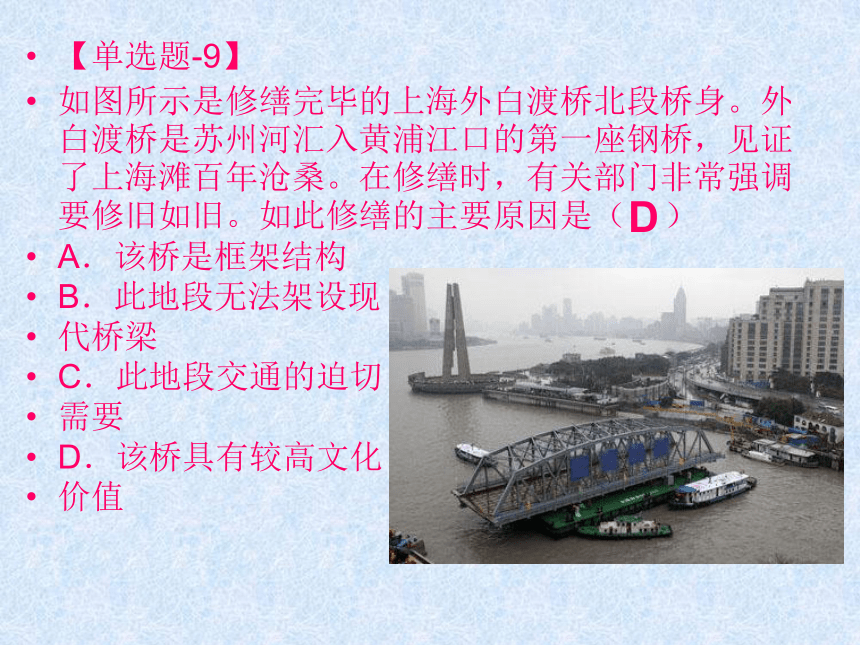

【單選題-9】
如圖所示是修繕完畢的上海外白渡橋北段橋身。外白渡橋是蘇州河匯入黃浦江口的第一座鋼橋，見證了上海灘百年滄桑。在修繕時，有關部門非常強調要修舊如舊。如此修繕的主要原因是（ ）
A．該橋是框架結構
B．此地段無法架設現
代橋梁
C．此地段交通的迫切
需要
D．該橋具有較高文化
價值
D

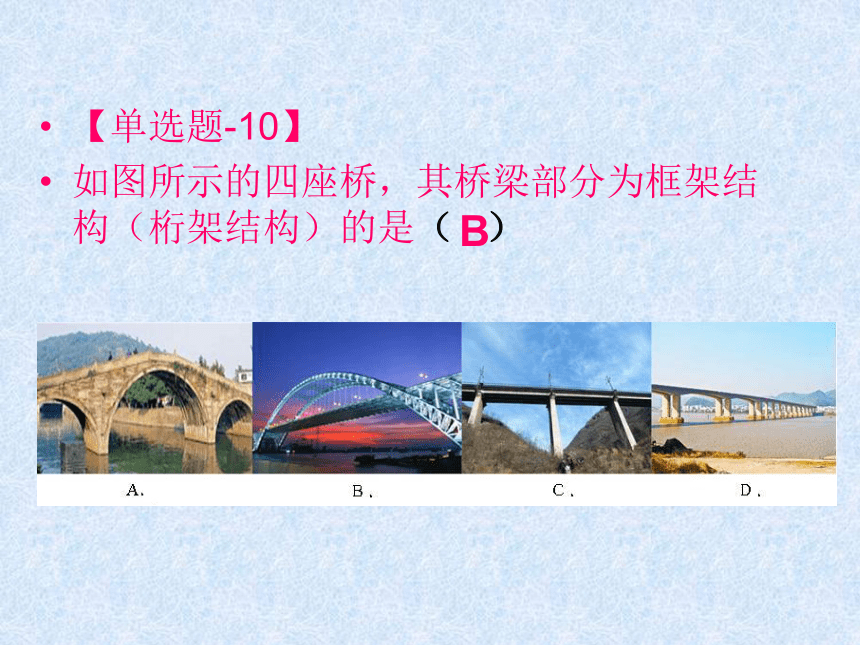

【單選題-10】
如圖所示的四座橋，其橋梁部分為框架結構（桁架結構）的是（ ）
B

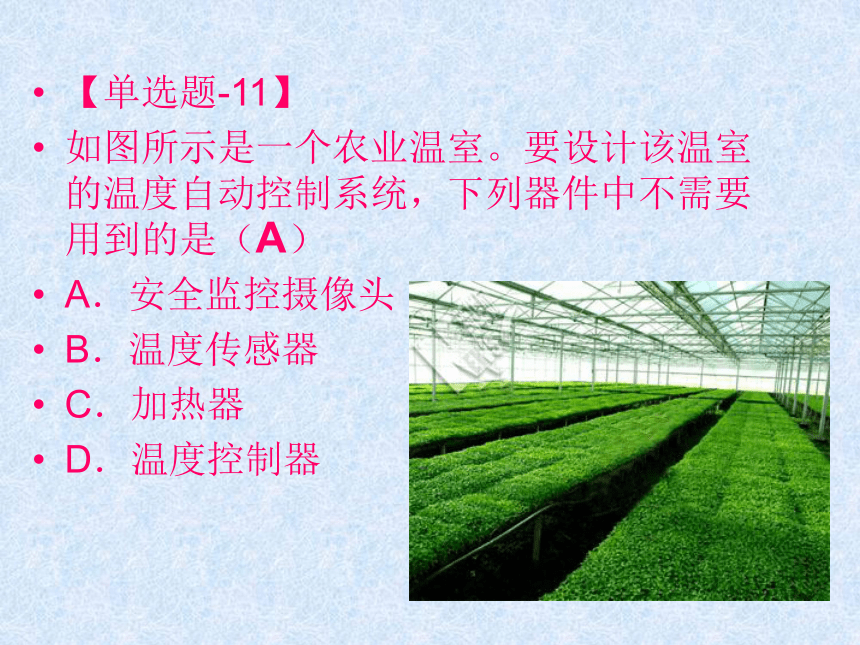

【單選題-11】
如圖所示是一個農業溫室。要設計該溫室的溫度自動控制系統，下列器件中不需要用到的是（ ）
A．安全監控攝像頭
B．溫度傳感器
C．加熱器
D．溫度控制器
A
【單選題-12】
某種磁盤驅動器（結構示意圖如圖甲所示）讀取數據時，需將磁頭定位到某個磁道。當控制裝置接收到預期磁頭位置信號后，控制電機驅動支撐臂及磁頭移動到相應的磁道。傳感器檢測磁頭的位置，并將檢測到的信號發送給控制裝置與預期信號進行比較，控制裝置根據比較偏差值做出調整。磁頭定位控制系統的方框圖如圖乙所示。該磁頭定位控制系統屬于（ ）A．開環控制 B．閉環控制
C．開環控制與閉環控制
D．人工控制與自動控制
相結合
B
【單選題-13】
小明制作臺燈支架需要一節細鋼管，下面工具中適合截取、加工這段鋼管的工具是（ ）
A．①③⑥ B．②⑤⑥
C．①③④ D．③④⑥
D
【單選題-14】
在鋼板上鉆孔，其操作流程為：①劃線；②沖眼；③選擇鉆頭；④鉆孔。結果發現孔的位置鉆偏了。下列原因中，最不可能的是（ ）
A．劃線位置不準確
B．沖眼偏離了劃線交點
C．選用的鉆頭直徑不符
D．麻花鉆未對準沖眼中心
A
【單選題-15】
工藝的一般過程正確是（ ）
①備料；②部件制做；③零件加工；
④總裝配；⑤形成胚件；⑥表面涂飾。
A．①⑤③②④⑥
B．①②③④⑤⑥
C．①④②③⑤⑥
D．①⑤②③④⑥
A
【單選題-16】
下列技術圖樣中，符合機械加工圖要求的是（ ）
D
【單選題-17】
電熱水壺的底部，一般制成如圖所示凹凸不平的形狀，這樣設計是為了（ ）
A．增大受熱面積
B．減小底部變形
C．美觀
D．制造方便
A
【單選題-18】
用薄鋼板加工如圖所示的零件，以下加工流程合理的是（ ）
A．鋸割→劃線→鉆孔→銼削
B．劃線→鋸割→鉆孔→銼削
C．鉆孔→劃線→鋸割→倒角
D．鋸割→打磨→劃線→鉆孔
B
【單選題-19】
人們在玩提線木偶（如圖）的控制過程中，控制對象是（ ）
A．手
B．提繩
C．木偶
D．大腦
C
【單選題-20】
小明設計了一款機器人，工作原理是通過檢測場地預設路線的光值來控制機器人行走。影響該機器人沿預設路線行走的因素有（ ）
A．室內溫度
B．室內濕度
C．室內光的強弱
D．室內聲音
C
【單選題-21】
如圖所示的結構中，不屬于殼體結構的是（ ）
C
【單選題-22】
小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（ ）
D
【單選題-23】
奶粉生產全過程中有5個小過程，即5個環節，包括原料乳驗收、殺菌、濃縮、噴霧干燥、出粉。下列給出的關于奶粉生產基本工藝流程圖，正確的是（ ）
A
【單選題-24】
若對太陽能手電筒進行優化，使之在相同充電時間的情況下，照明時間更長。以下四個部件：
①太陽能電板；②蓄電池；
③LED；④開關。
其中與優化目標有關的是（ ）
A．①②④ B．①②
C．①②③ D．②③④
C
【單選題-25】
錢丹丹準備為家里設計一款可以360°旋轉的置物架（類似題圖）。下列設計分析不合理的是（ ）
A．考慮使用環境，將其放置
在墻角處也可以旋轉
B．置物架的高度應適合人取
放物品
C．底座應比上面部分大，以
保證穩定
D．底座應設計成圓形以方便旋轉
D
【單選題-26】
王凱同學準備用鐵管為自家院子做一道鐵柵欄門。他在加工鐵柵欄門的過程中，下列工具中不需要的是（ ）
D
【單選題-27】
在通用技術課上，老師讓同學設計制作一個晾衣架（如圖）制作這個衣架主要應用的工藝有（ ）
A．機械加工工藝，木工工藝
B．木工工藝，鉗工工藝
C．焊接工藝，沖壓工藝
D．鍛造工藝，木工工藝
B
【單選題-28】
如圖，一桶未啟封的方便面擺放在桌面上，則它的俯視圖是（ ）
C
已知一幅機械加工圖紙的繪圖比例是2:1，請問視圖中尺寸標注的高度為84mm，則該產品的實際高度為（ ）
A．42mm B．168mm C．56mm D．84mm
D
【單選題-29】
如圖所示是一款用回收紙制成的嬰兒餐椅，配有安全帶，可以折疊，以下對該餐椅的評價，合理的是（ ）
A．安全帶的設計實現了人機關系健康的目標
B．折疊設計減小了整體質量
C．上小下大保證了
結構強度
D．采用回收紙符合
可持續發展原則
D
【單選題-30】
生產施工前要對材料的性能進行測試，要測試木材的某種強度，如圖2所示裝置，測試前先準備兩個木紋方向不同的木塊A、B，關于這個測試說法正確的是（ ）
A．圖1中A、B是同種木材的木料，該測試是材料的抗彎強度測試 B．圖1中A、B是兩種木材的木料，該測試是材料的抗彎強度測試
C．圖1中A、B是兩種木材的木料，該測試是材料的抗剪強度比較測試 D．圖1中A、B是同種木材的木料，該測試是材 料的抗剪強度比較測試
D
【單選題-31】
如圖所示為腳踩式垃圾桶結構原理圖，通過踏板，帶動中間的連桿，推動桶蓋開啟。如果對該腳踩式垃圾桶進行系統優化，下列四種優化方法，你認為不合理的是（ ）
A．踏桿與連桿的連接處添加潤滑油
B．適當增加踏桿截面積
C．適當增加連桿截面積
D．把連桿換成繩索
D
【單選題-32】
如圖所示是錢丹丹同學設計的室外分類垃圾桶，以下設計中主要從使用環境角度考慮的是（ ）
A．內桶采用防腐蝕材料
B．采用內、外桶分體設計
C．桶上設有雨罩
D．外桶有垃圾分類
A
【單選題-33】
如圖所示是用鋼鋸鋸割角鋼的場景，其中起鋸操作符合規范的是（ ）
A
【單選題-34】
如圖所示是一個自動控制的水龍頭，當人手靠近時水流出，手拿開時水停止流出，出水時間超過1分鐘就會自動關水。該水龍頭控制系統屬于（ ）
A．開環控制
B．閉環控制
C．人工與自動相結合
D．水龍頭的開啟是開環控制， 關閉是閉環控制
A
【單選題-35】
人體系統是（ ）
A．白色系統 B．封閉系統
C．自然系統 D．靜態系統
下列選項中不屬于系統優化的是( )
A．城鄉規劃
B．工人師傅根據劃線鋸割三角鐵
C．全國第六次列車提速
D．網上銀行及自動存、取款機的應用
C
B
【單選題-36】
如圖所示是一個自動控制的水龍頭，當人手靠近時水流出，手拿開時水停止流出，出水時間超過1分鐘就會自動關水。下列可以作為該控制系統執行器的是（ ）
A
【單選題-37】
通用技術課上，王老師要求同學們設計并制作一盞學生用的臺燈。王凱同學設計了如圖所示的方案。下列對該設計的分析恰當的是（ ）
A．設計是一種創新，應該不受任何限制
B．該設計充分考慮到市場需求
C．設計時要強調多功能， 功能越多越好
D．該設計反映王凱同學沒 有明確設計臺燈的某些限制
條件
D
【單選題-38】
如圖所示是紅外線感應自動開閉的垃圾桶，采用電池供電，當手靠近桶蓋時，桶蓋自動打開，手遠離桶蓋后，延時5-6秒桶蓋自動關閉。該控制系統的被控對象是（ ）
A．機械傳動裝置和連桿機構
B．紅外線檢測裝置
C．桶蓋
D．垃圾桶內桶
C
【單選題-39】
陳曉麗同學準備購買如圖所示的暖手寶來取暖，于是對其進行評價。下列選項中，不屬于功能評價的是（ ）
A．通電5-7分鐘可以取暖1小時，使用方便、經濟實惠
B．具有加熱指示裝置，人機關系好
C．設計新穎，外形美觀
D．有過熱保護裝置，安
全性好
C
【單選題-40】
下面圖樣尺寸的標注準確的是（ ）
D
【單選題-41】
如圖所示是農民從水井里打水的情景，轆轤套在固定的木軸上，井繩繞在轆轤上，搖動把手使轆轤轉動從而帶動水桶上升，轆轤受到的力主要是 （ ）
A．拉力
B．剪切力
C．扭轉力（扭矩）
D．彎曲力（彎矩）
C
【單選題-42】
工作人員完成了一個零件的設計，并繪制了各種圖樣，下圖中符合機械加工要求的是（ ）
C
【單選題-43】
如圖所示是一款多功能文具盒的草圖。以下對該方案的分析不正確的是（ ）
A．文具盒的蓋子就是相框
B．支撐反與文具盒間可能是鉸連接
C．兩邊凸起有利于文具盒豎放
D．支撐板與相框間是鋼連接
D
【單選題-44】
某種磁盤驅動器（結構示意圖如圖甲所示）讀取數據時，需將磁頭定位到某個磁道。當控制裝置接收到預期磁頭位置信號后，控制電機驅動支撐臂及磁頭移動到相應的磁道。傳感器檢測磁頭的位置，并將檢測到的信號發送給控制裝置與預期信號進行比較，控制裝置根據比較偏差值做出調整。磁頭定位控制系統的方框圖如圖乙所示。該磁頭定位控制系統中，被控量是（ ）
A．支撐臂的長度
B．磁頭實際位置
C．磁盤轉軸的轉動角度
D．磁盤的轉動速度
A
【單選題-45】
某種磁盤驅動器（結構示意圖如圖甲所示）讀取數據時，需將磁頭定位到某個磁道。當控制裝置接收到預期磁頭位置信號后，控制電機驅動支撐臂及磁頭移動到相應的磁道。傳感器檢測磁頭的位置，并將檢測到的信號發送給控制裝置與預期信號進行比較，控制裝置根據比較偏差值做出調整。磁頭定位控制系統的方框圖如圖所示。該磁頭定位控制系統中，執行器是（ ）
A．磁道 B．磁盤轉軸
C．盤 D．電機
D
【單選題-46】
公共場所常有人忘記關水龍頭，為避免出現這種現象，下列圖中最適合于公共場所使用的是（ ）
D
【單選題-47】
大型交通路牌安裝到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式時（ ）
A．路牌不易脫落
B．立柱不易扭轉
C．立柱不易彎曲
D．路牌更易安裝
A
【單選題-48】
晾曬衣服時，通常的做法是在兩根柱子之間系上一根軟繩，如圖所示。在本結構中，柱子主要受到（ ）
A．彎曲力和扭轉力
B．彎曲力和壓力
C．剪切力和拉力
D．扭轉力和拉力
A
【單選題-49】
將電線接入插座的操作環節如圖所示。正確的操作流程是（ ）
A．⑤→①→②→④→③
B．⑤→②→①→④→③
C．②→①→⑤→④→③
D．②→①→④→⑤→③
B
【單選題-50】
下圖為自動門控制系統框圖，以下說法正確的是（ ）
D
【單選題-51】
人體溫度控制系統框圖，如圖所示，以下正確的是（ ）
A．人體溫度控制系統為閉環控制
B．人體溫度控制系統為開環控制
C．人的皮膚是被控制對象
D．人的皮膚是傳感器
A
【單選題-52】
在下面給出的模具中，相應主視圖的正確左視圖是（ ）
D
【單選題-53】
右圖是由四個相同的小立方體組成的立體圖形的主視圖和左視圖，那么原立體圖形可能是（ ）
A．①，②，③ B．②，③，④
C．①，②，④ D．①，③，④
C
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
“都江堰”是舉世聞名的水利工程，當年李冰父子在開鑿“寶瓶口”時先用火燒巖石再潑水的方法，使得工程進度大大加快，這屬于（ ）
A．工期優化 B．成本優化
C．工藝優化 D．質量優化
A
【單選題-5】
大型交通路牌安裝到立柱上，采用甲方式而不是乙方式的主要原因是采用甲方式時（ ）
A．路牌不易脫落
B．立柱不易扭轉
C．立柱不易彎曲
D．路牌更易安裝
A
