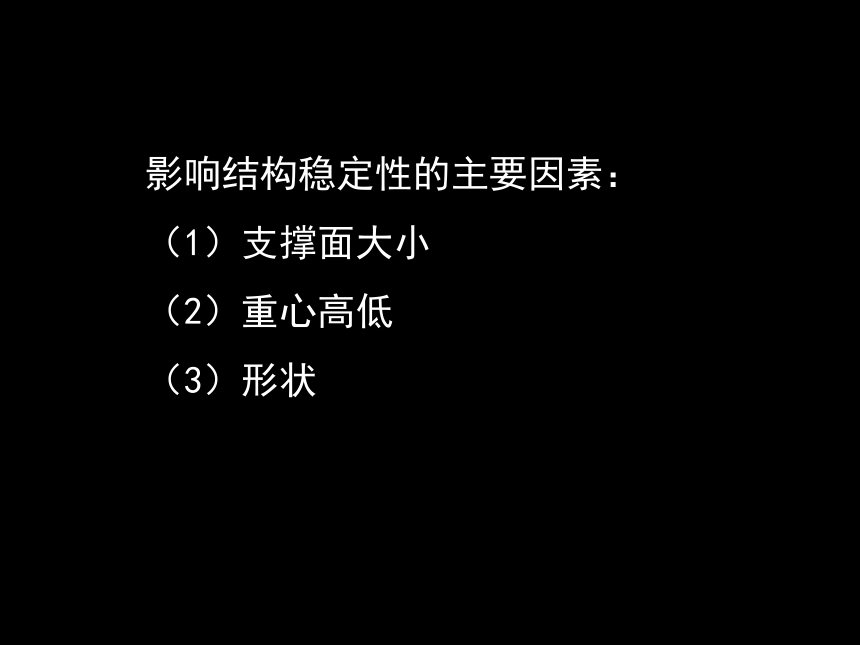

影響結構穩定性的主要因素：
（1）支撐面大小
（2）重心高低
（3）形狀

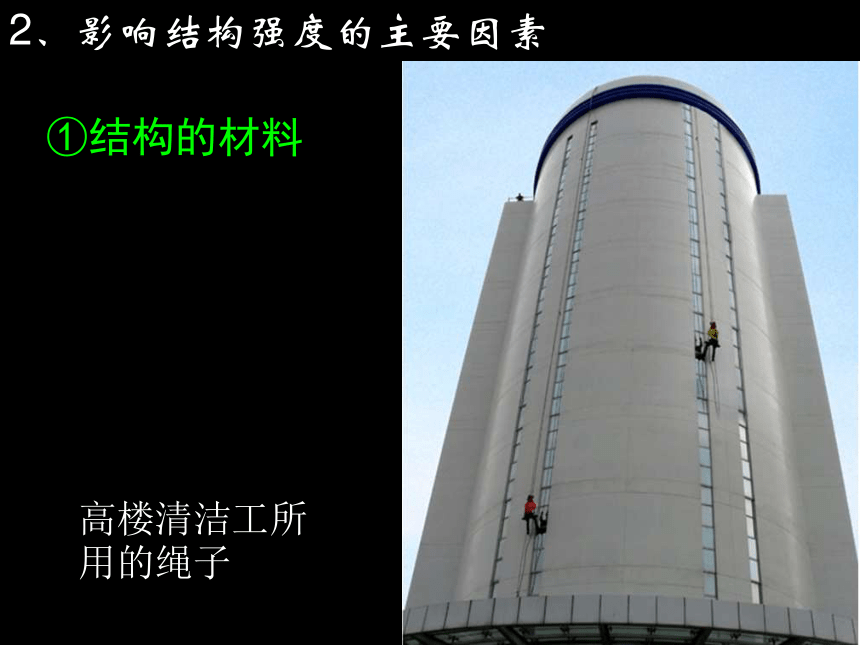

高樓清潔工所用的繩子
2、影響結構強度的主要因素
①結構的材料

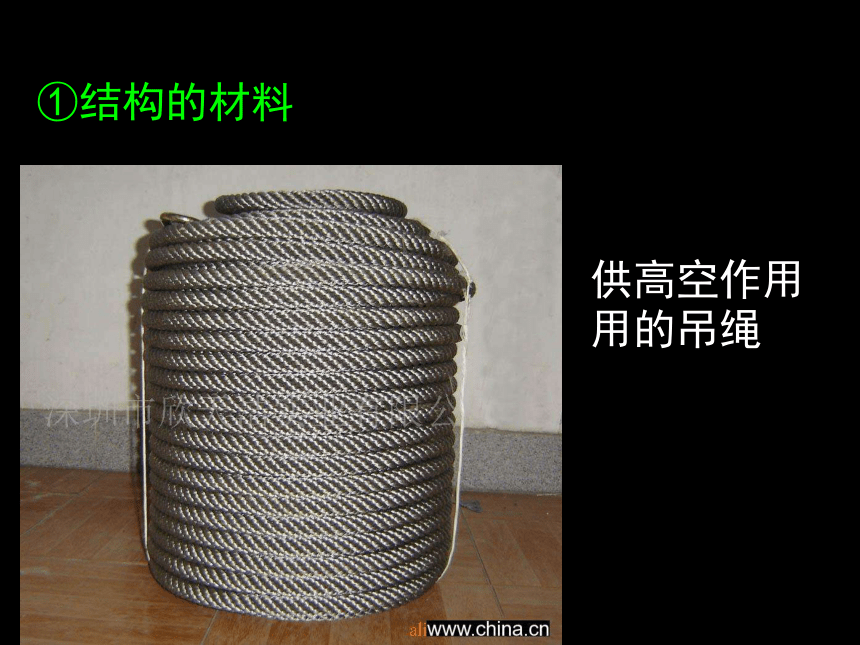

供高空作用用的吊繩
①結構的材料
壓力
拉力

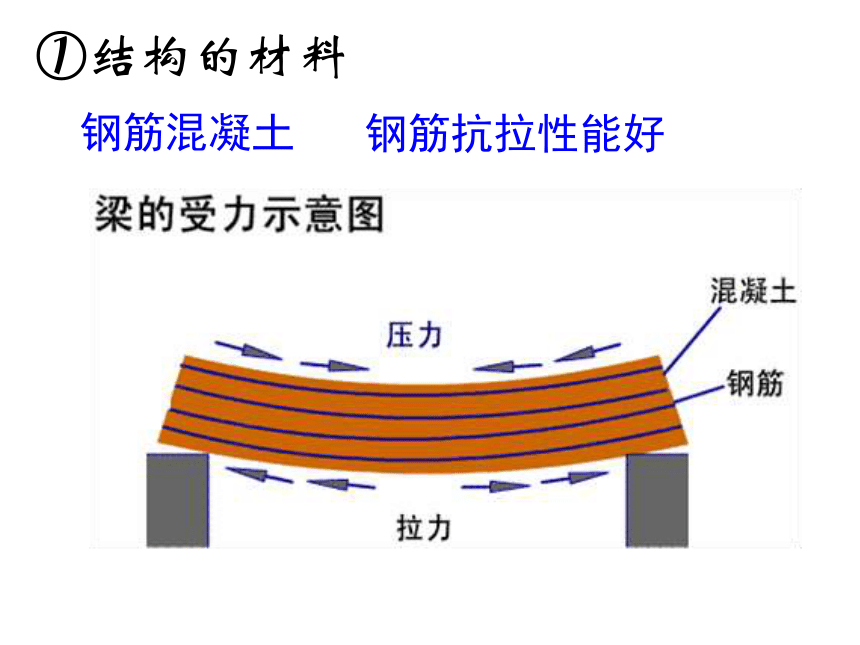

鋼筋混凝土
鋼筋抗拉性能好
①結構的材料
鋼筋混凝土
鋼筋抗拉性能好
①結構的材料

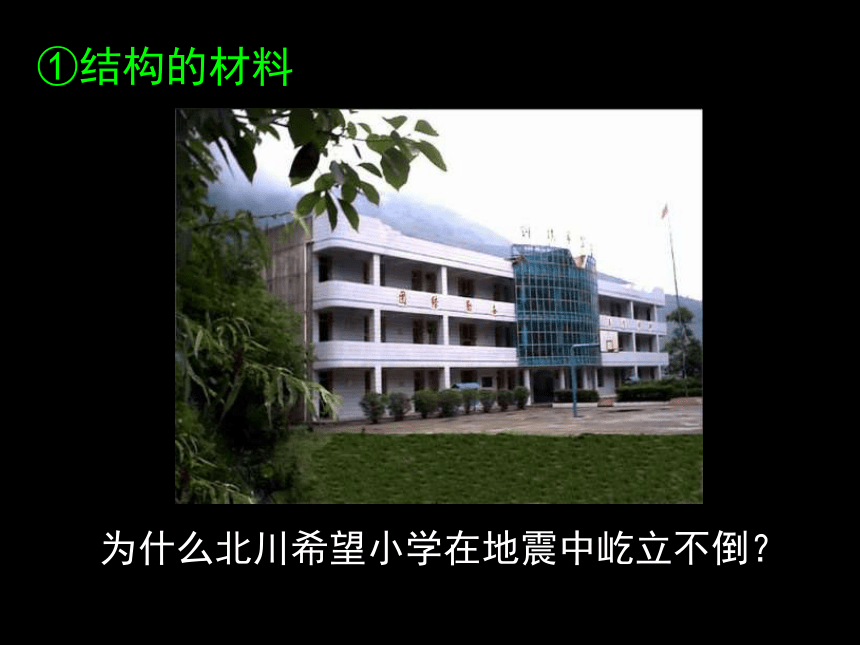

為什么北川希望小學在地震中屹立不倒？
①結構的材料
一個用4根小木條釘成的相框，牢固嗎？
有什么方法可以使它變牢固？
探究

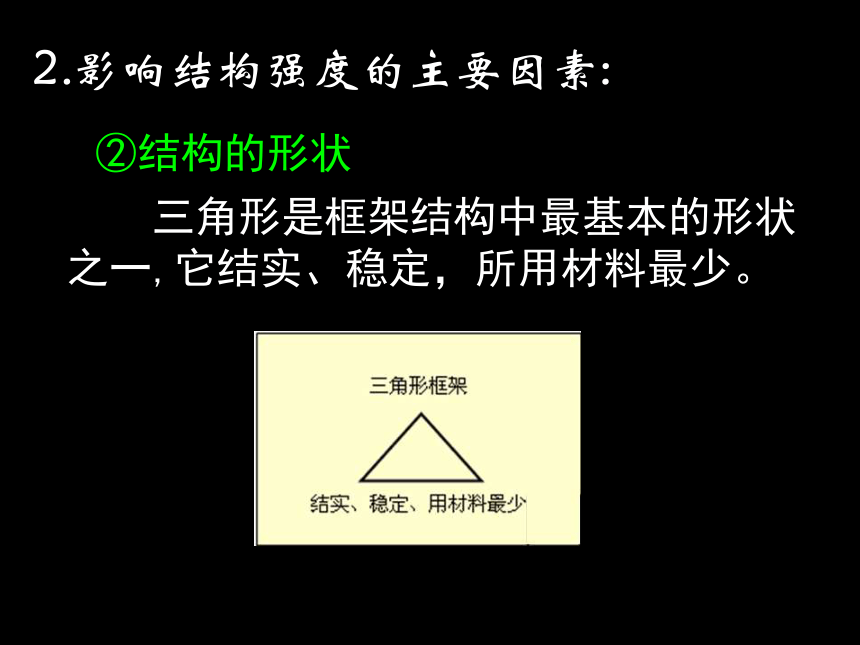

三角形是框架結構中最基本的形狀之一,它結實、穩定，所用材料最少。
2.影響結構強度的主要因素:
②結構的形狀

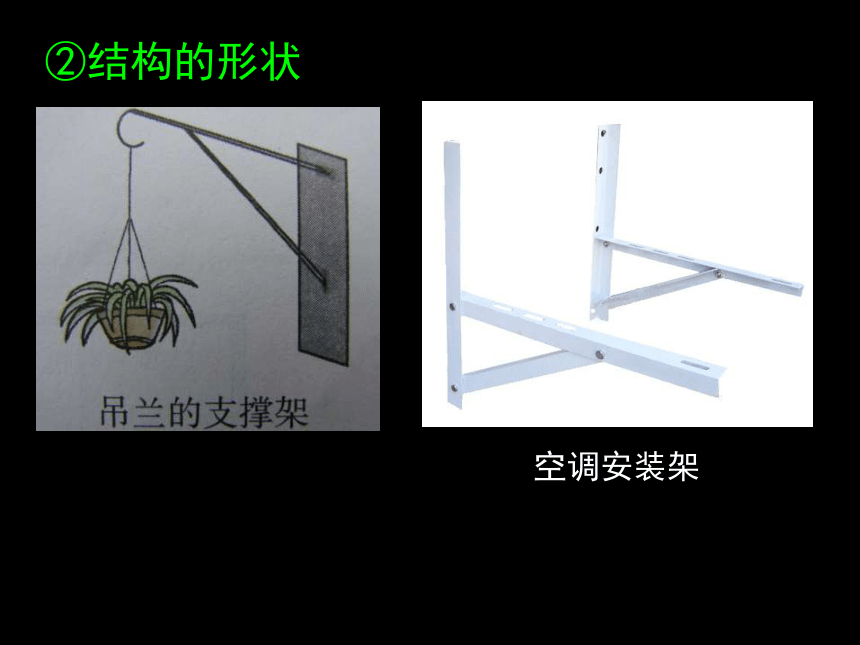

空調安裝架
②結構的形狀

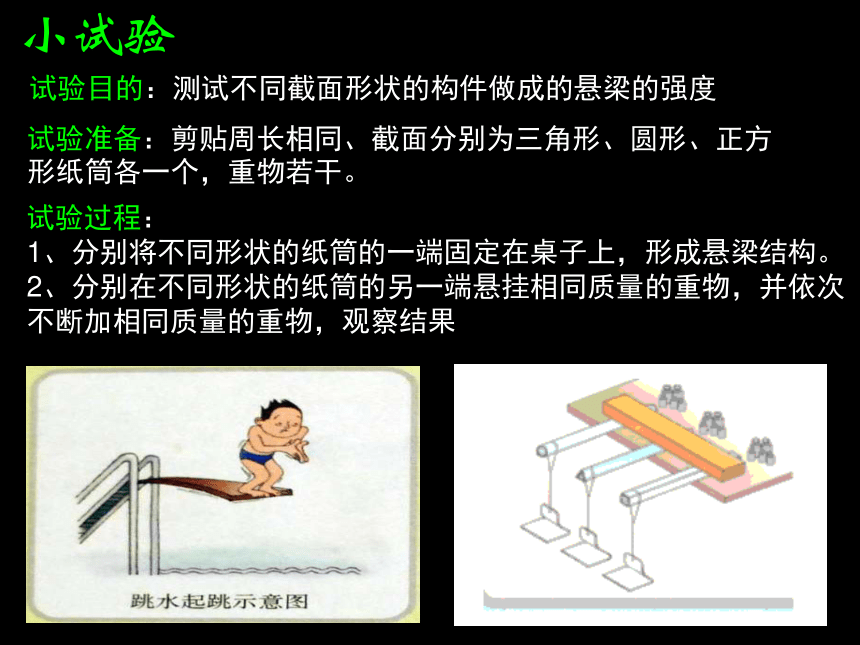

小試驗
試驗?zāi)康模簻y試不同截面形狀的構件做成的懸梁的強度
試驗準備：剪貼周長相同、截面分別為三角形、圓形、正方形紙筒各一個，重物若干。
試驗過程： 1、分別將不同形狀的紙筒的一端固定在桌子上，形成懸梁結構。2、分別在不同形狀的紙筒的另一端懸掛相同質量的重物，并依次不斷加相同質量的重物，觀察結果

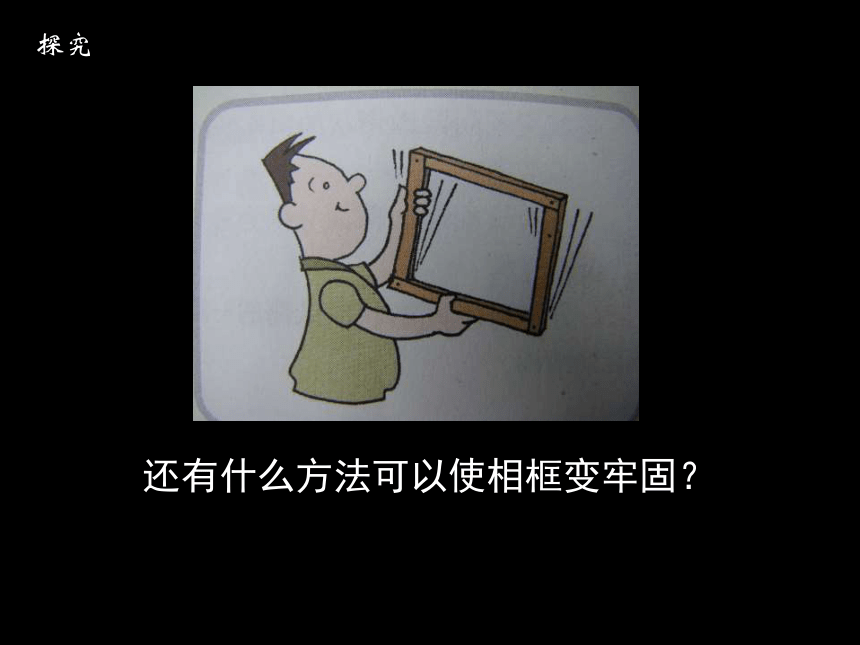

還有什么方法可以使相框變牢固？
探究

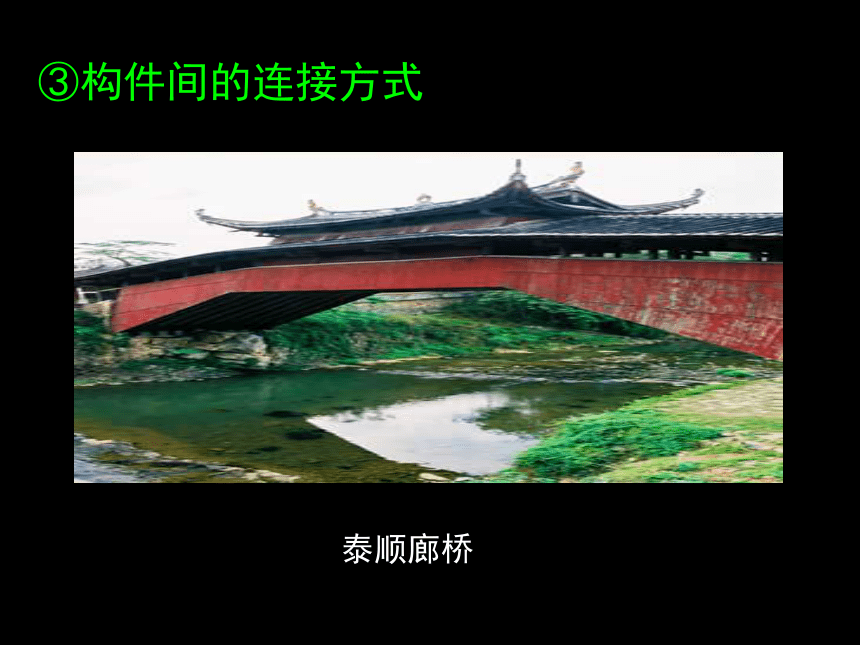

泰順廊橋
③構件間的連接方式
③構件間的連接方式
別壓穿插
搭接而成
③結構的連接方式
（1）剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。
具體有榫接、膠接、焊接等
2.影響結構強度的主要因素:
榫接
膠接
焊接
剛連接
（2）鉸連接：被連接的構件在連接處不能相對移動，但可相對轉動。
如折疊傘傘骨間的連接，門與門框的連接等
2.影響結構強度的主要因素:
③結構的連接方式
練習：在自行車各部件之間的連接中
剎車連桿之間屬于_____連接；
鉸
練習：在自行車各部件之間的連接中
輻條與鋼圈之間屬于______連接
剛
練習：在自行車各部件之間的連接中
三角架屬于_____連接；
剛
長胳膊的椅子
結構改變
結構改變
帶擋板的菜板
結構改變
多段旋轉龍頭
結構與功能
結構的變化可能導致功能的變化
結構與功能
殘疾人專用電動車
雨傘與拐杖
很多礦泉水瓶上都有凸起的橫向紋路，它有什么用嗎？
設計：
某村莊旁邊的小河上原有一座限重1.5噸的簡易梁式橋，如下圖所示。橋下的河水較淺，不能通航?，F(xiàn)在由于經濟的發展，運輸量有了極大的增加，必須使橋梁的承重能力加以提高。在又不能把該橋拆掉重建，請?jiān)O(shè)計一種改良方案，設計出符合要求的橋梁結構。
作業：
作業本P6-9 T1-20
觀察學校的籃球架，如果要使籃球架更加穩固，你覺得可采用什么措施？
思考與討論
鋁合金A字形梯
混凝土擅長抗壓力，而鋼筋擅長抗拉力
二、結構的材料
一、結構與強度
1、結構的強度
幾種不同截面形狀的構件
被臺風刮倒并斷裂的廣告牌
穩定么？牢固么
為什么？
案例分析2
被臺風刮倒，但沒被損壞的廣告牌呢？
穩定么？牢固么？
