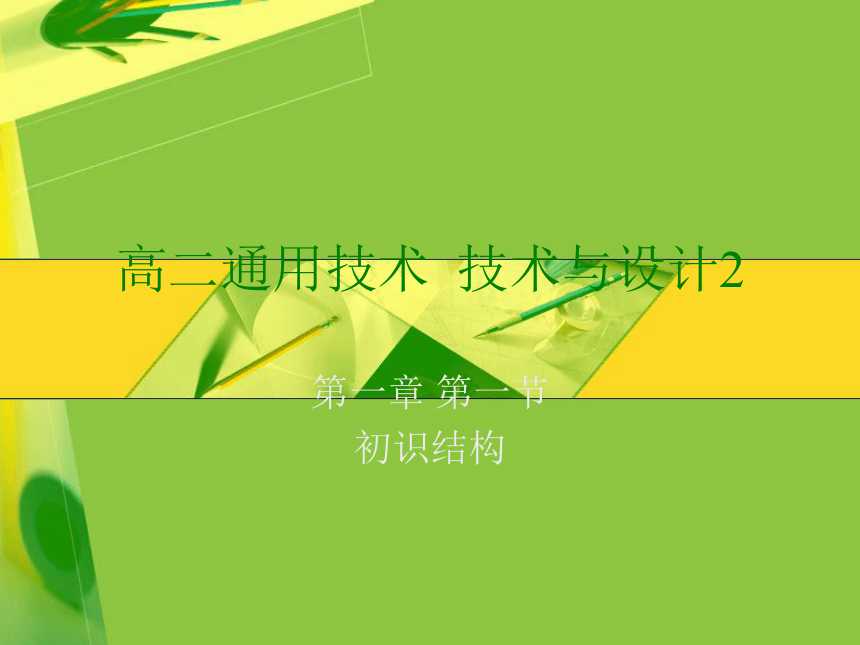

高二通用技術 技術與設計2
第一章 第一節
初識結構

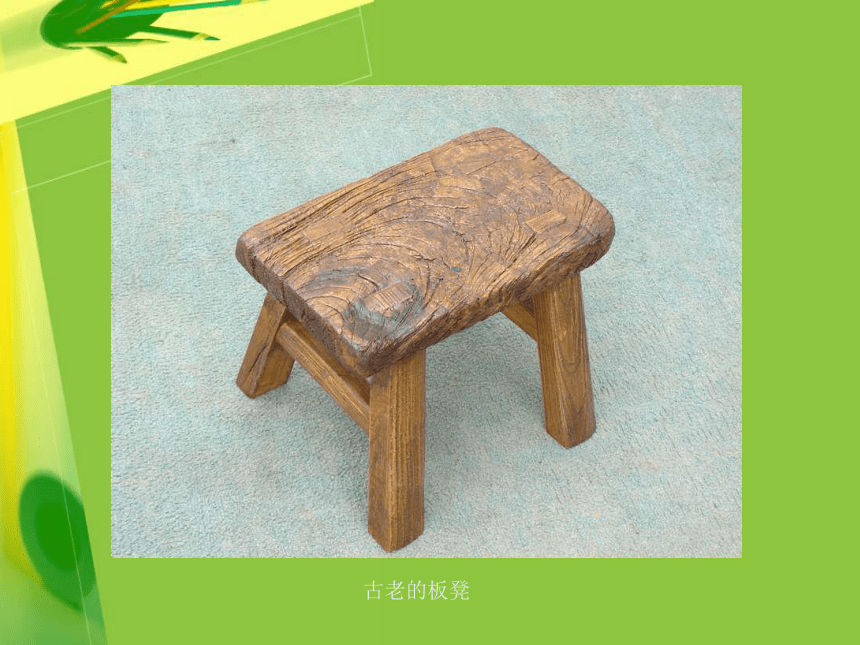

古老的板凳

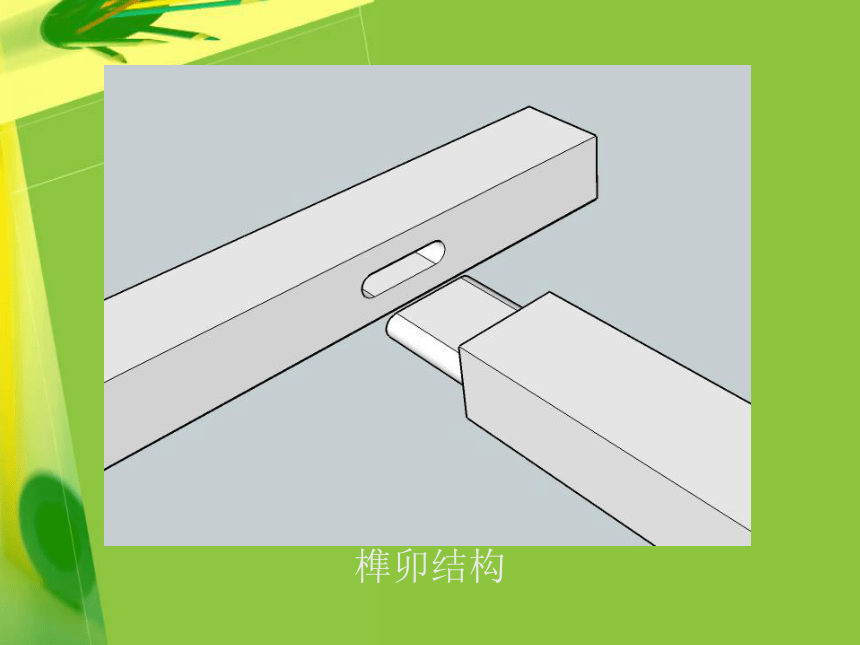

榫卯結構

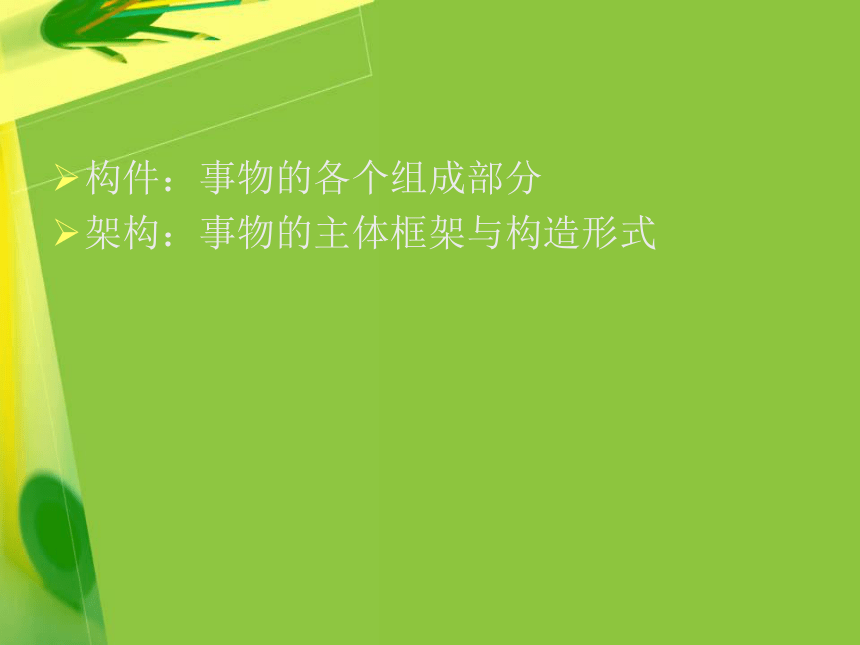

構件：事物的各個組成部分
架構：事物的主體框架與構造形式

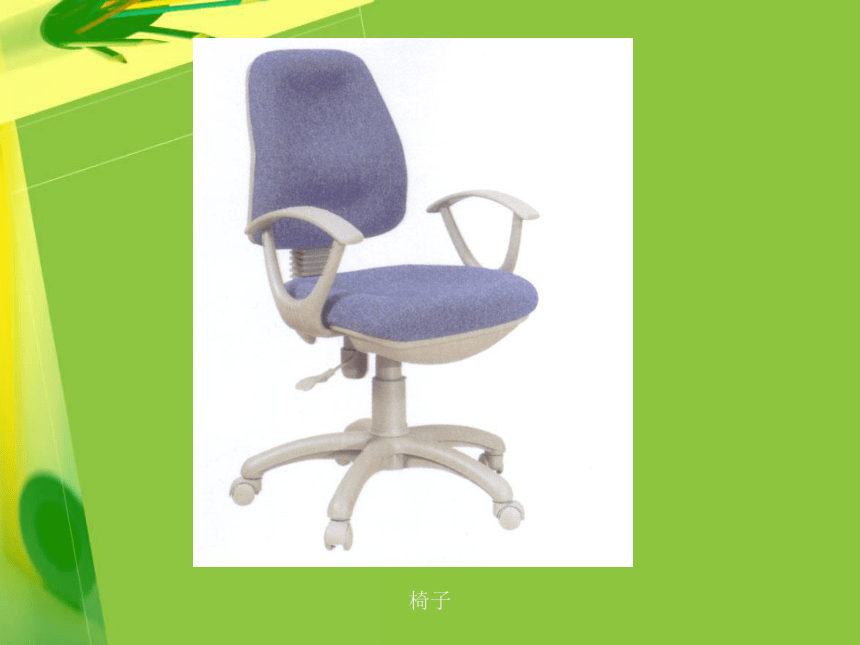

椅子

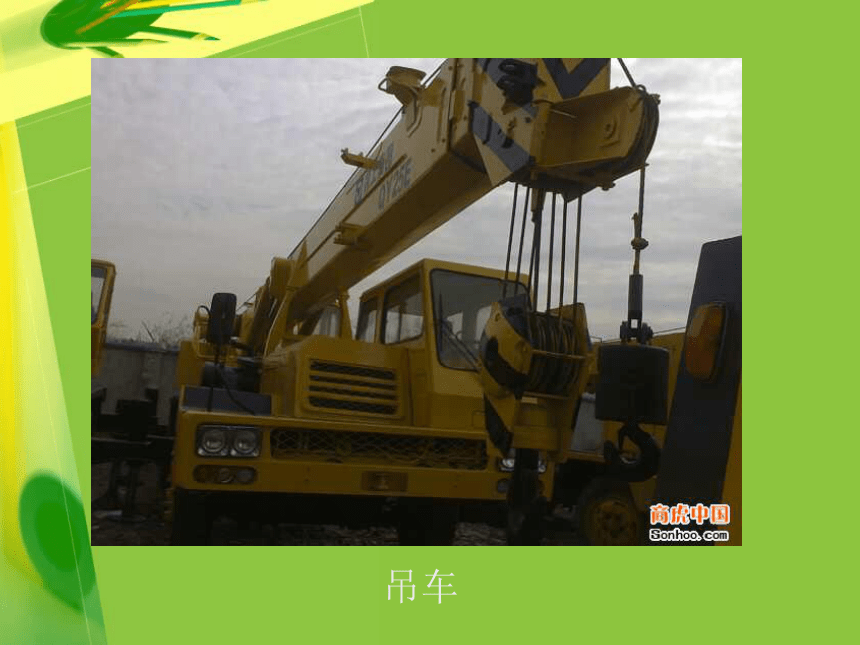

吊車

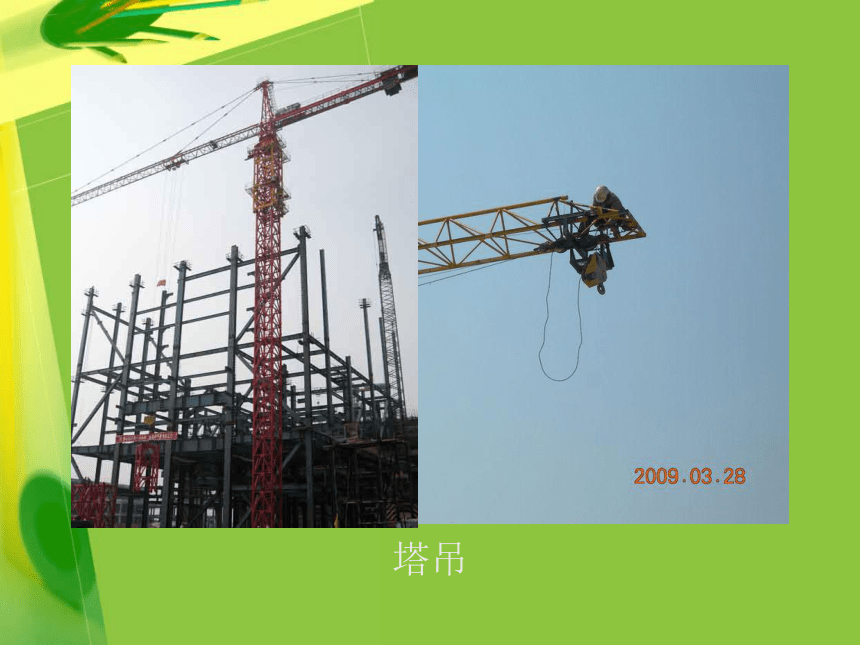

塔吊

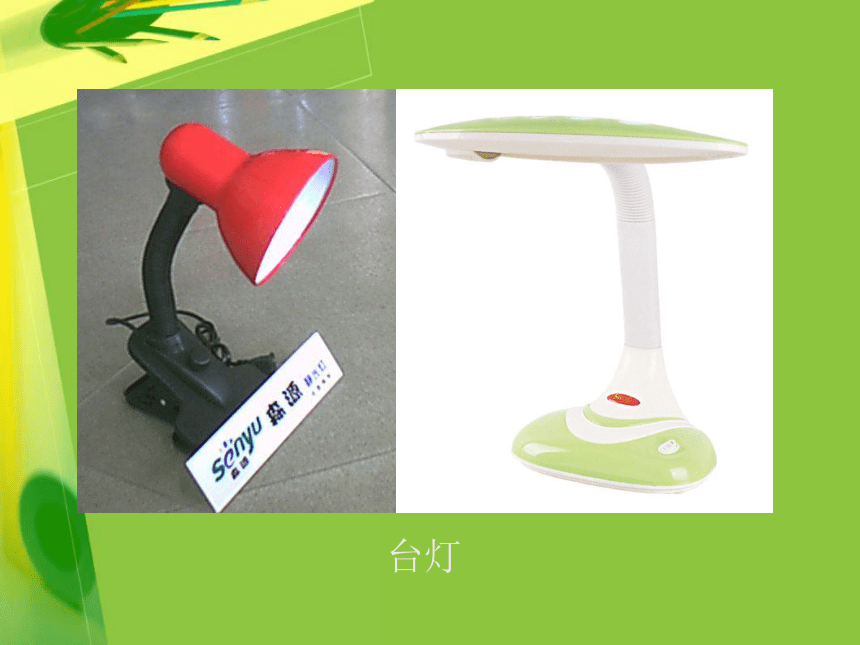

臺燈

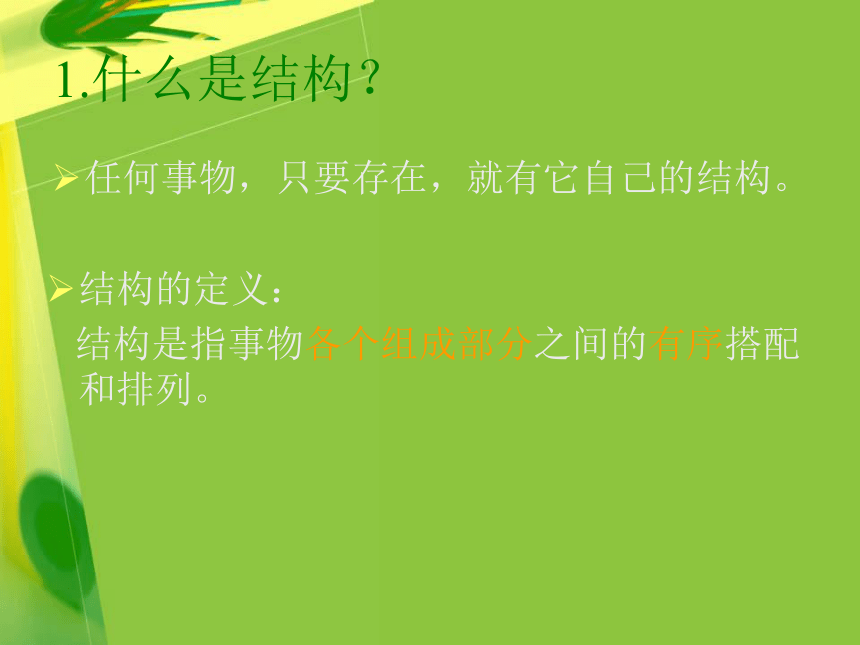

1.什么是結構？
任何事物，只要存在，就有它自己的結構。
結構的定義：
結構是指事物各個組成部分之間的有序搭配和排列。

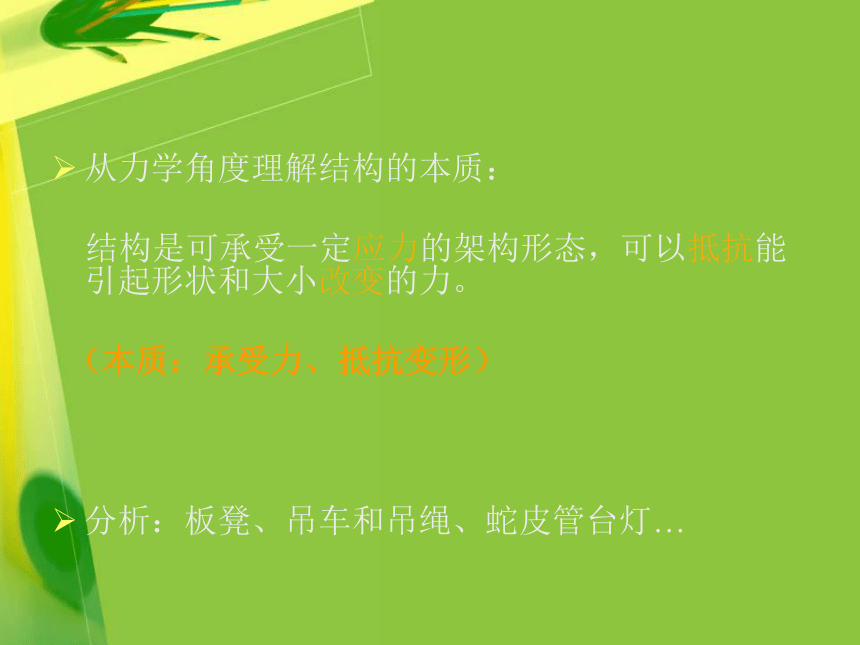

從力學角度理解結構的本質：
結構是可承受一定應力的架構形態，可以抵抗能引起形狀和大小改變的力。
（本質：承受力、抵抗變形）
分析：板凳、吊車和吊繩、蛇皮管臺燈…

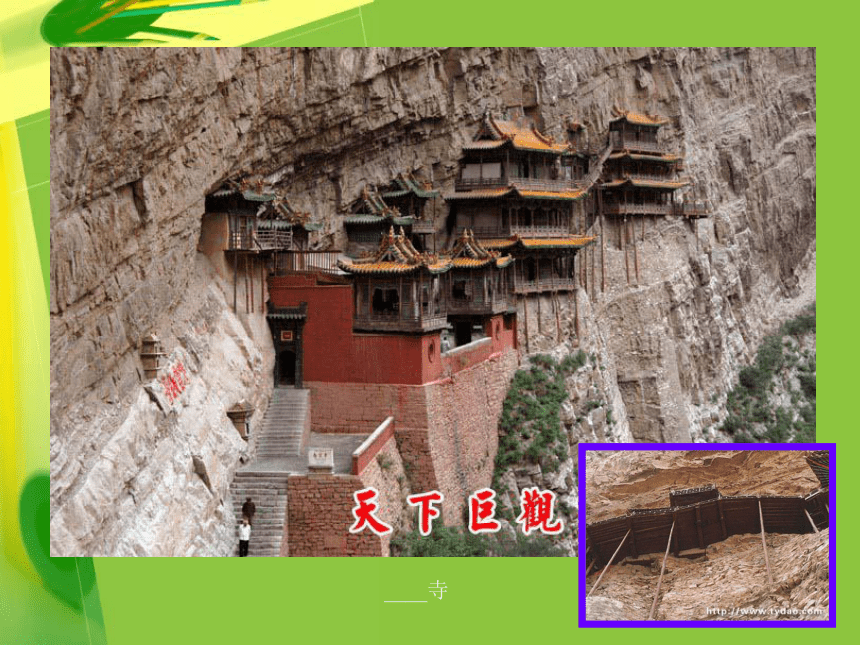

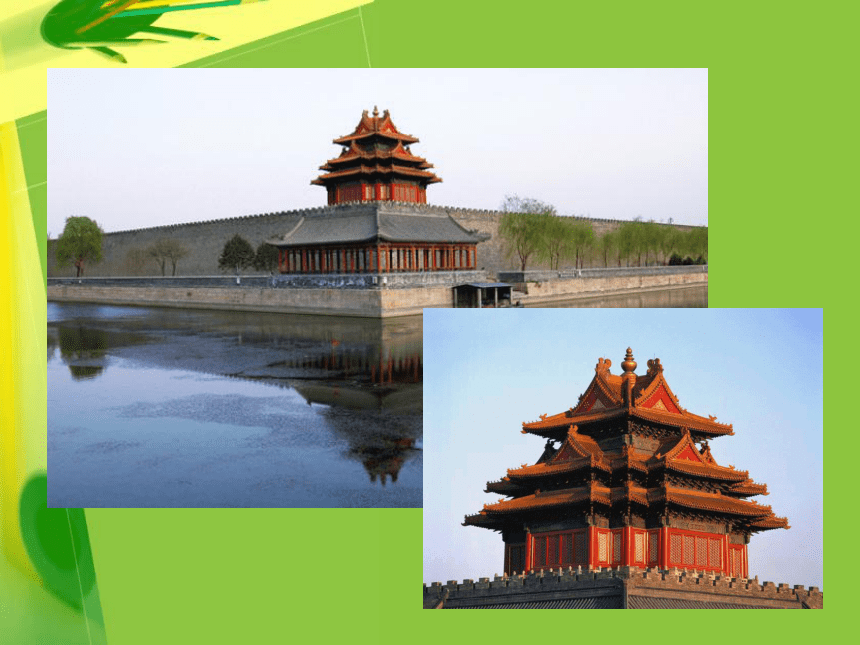

____寺
某加油站
2.為什么是這樣的結構？
例1
例2
例3
為什么要用這種材料？
是否易彎曲？彈性？撤去外力？
不同的結構，具有不同的功能
不同的功能，要求不同的結構
結構是由需要和物體的功能決定的，即結構是為了承受力和抵抗變形。
3、結構的基本分類
（1）實心結構
例子：板凳、磚石、城墻等
特點：幾何外形簡單，通常有桿（柱）、板、體之分，能夠承受較大的壓力
（2）框架結構
例子：塔吊、磚瓦房屋頂?shù)?br/>特點：幾何外形較復雜，制作方便，用料節省，能夠承受垂直和水平荷載
框架結構：主結構為空間立體，分主梁和次梁，一般為多層結構。
桁架結構：梁由角鋼或槽鋼等組成的格構型式，梁與梁之間也用格構式支撐。
槽鋼是截面為凹槽形的長條鋼材。槽鋼主要用于建筑結構、車輛制造和其它工業結構，槽鋼還常常和工字鋼配合使用。
角鋼俗稱角鐵、是兩邊互相垂直成角形的長條鋼材。
武漢長江大橋
水調歌頭 游泳
才飲長沙水，又食武昌魚。萬里長江橫渡，極目楚天舒。不管風吹浪打，勝似閑庭信步，今日得寬馀，子在川上曰：逝者如斯夫！
　　風檣動，龜蛇靜，起宏圖。一橋飛架南北，天塹變通途。更立西江石壁，截?cái)辔咨皆朴辏邖{出平湖。神女應無恙，當驚世界殊。
黃鶴樓送孟浩然之廣陵
[唐]李白
故人西辭黃鶴樓，煙花三月下?lián)P州。
孤帆遠影碧空盡，唯見長江天際流。
黃鶴樓
崔 顥
昔人已乘黃鶴去，此地空余黃鶴樓。
黃鶴一去不復返，白云千載空悠悠。
晴川歷歷漢陽樹，芳草萋萋鸚鵡洲。
日暮鄉關何處是？煙波江上使人愁。
南京長江大橋
（3）殼體結構
例子：雞蛋、穹頂建筑、拱壩等
特點：形態為拱形或蛋殼形，殼體內空，形態穩定，受力合理
有的結構沒有明顯的分類界限
例如：拱壩
4、其他分類方式
纜索結構
例：江陰大橋、南通大橋
江蘇江陰公路大橋（懸索橋）
蘇通大橋（斜拉橋）
桁架結構
桁架：是由若干直桿組成的一般具有三角形區格
的平面或空間承重構件。
優點：
（1）在荷載作用下，桁架主要承受軸向壓力或拉
力，從而能充分利用材料的強度。
（2）在跨度較大時可比實腹梁節省材料，減輕自重和增
大剛度
缺點：制造時耗時多，結構本身占用建筑空間較大
框架結構：主結構為空間立體，分主梁和次梁，一般為多層結構。
桁架結構：梁由角鋼或槽鋼等組成的格構型式，梁與梁之間也用格構式支撐。
槽鋼是截面為凹槽形的長條鋼材。槽鋼主要用于建筑結構、車輛制造和其它工業結構，槽鋼還常常和工字鋼配合使用。
角鋼俗稱角鐵、是兩邊互相垂直成角形的長條鋼材。
燈光音響桁架
空間桁架結構
上?？萍紝m
球形空間桁架結構
北京國家大劇院 屋頂（________結構）
中國建筑界和知識界150人致江澤民的聯署書，在很大程度上只是一篇政治聲明，呼吁國家當局放棄在天安門廣場旁邊營造“法國式大劇院”，以免一座完全代表西方文化的建筑侵占了中國的政治歷史中心。他們的理由是：“如果建造這么一座大劇院，我們將世代受人責罵，不僅成為國際公眾輿論的笑柄，還將損害我們政府的威信?！?br/>　　
??不過，來自中國建筑界的部分批評是完全技術性的。這類批評主要包括未來國家大劇院的實用性和安全性等方面的考察。批評者認為安德魯設計的玻璃鈦合金圓頂將來在清潔方面將是一個耗資的無底洞，因?yàn)槊磕甓嫉没ㄥX(qián)清除建筑表面覆蓋的來自戈壁灘的沙塵。另外，有人質疑安德魯設計的大劇院從結構上來看難以抵抗地震和火災，四周的水池設計對水源匱乏的北京來說也是一種浪費，入口設計為地下通道也違反了安全規則的常識，等等。
據測算，國家大劇院每年維護成本要幾千萬甚至上億元。 　　
　 國家大劇院總投資26.8838億元，大劇院工程內部三大劇院座位數已經確定為5473個，平均每個座位造價近50萬。
以每個希望小學平均造價25萬（參照浙江標準）計算，國家大劇院總投資可以建5473×2＝10496所希望小學。 有專家根據經驗計算統計，國家大劇院建成后的運營費和維護費極其驚人，僅每月的電費就需要400萬元人民幣，可以建16所希望小學。
　　中國青少年發展基金會自1989年創立以來，15年累計接受海內外捐款22億多元，資助250多萬名貧困學生上學讀書，援建希望小學9508所。在每100所農村小學中，就有2所是希望小學。比較可以看出，國家大劇院這一項建設投入比“希望工程”15年的募資還多。如果將這筆費用投入農村教育可以相當于“希望工程”15年的成就。
清華大學彭教授（Alfred Peng）認為：“在中國只有三種情形是進入地下的，那就是地鐵、防空洞和十三陵。”
北京國家大劇院
上海東方藝術中心
耗能、耗資的 “杰作”
保羅.安德魯，兩次設計坍塌的歷史
小結
什么是結構？
為什么是這樣的結構？
結構的基本分類
結構的其他分類
