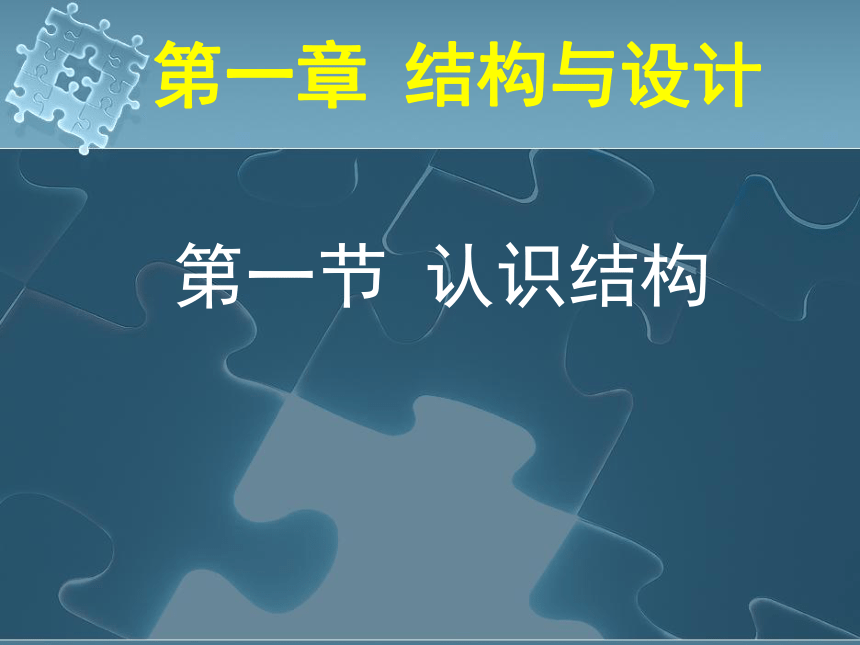

第一節 認識結構
第一章 結構與設計

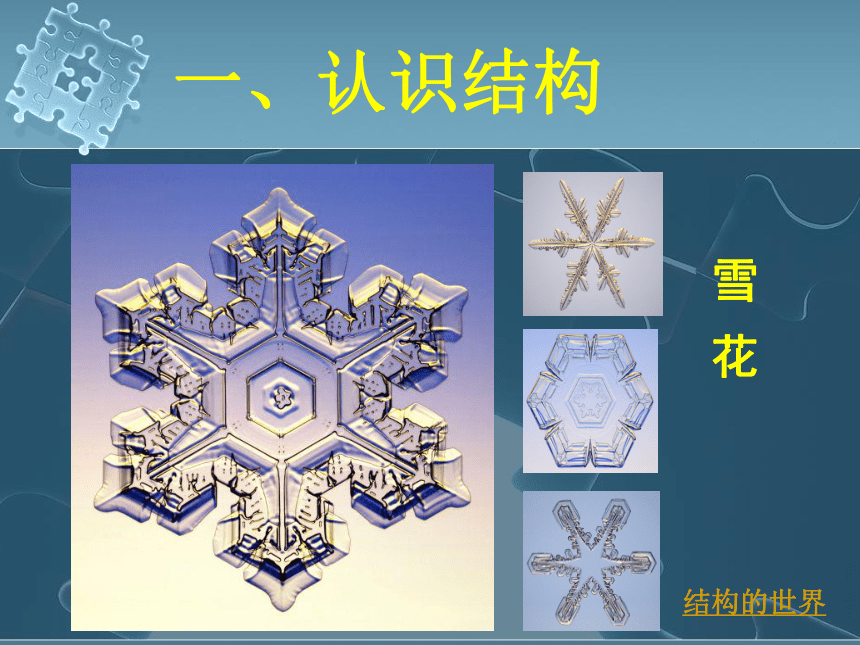

雪 花
一、認識結構
結構的世界
我們身邊存在著各種各樣的結構。

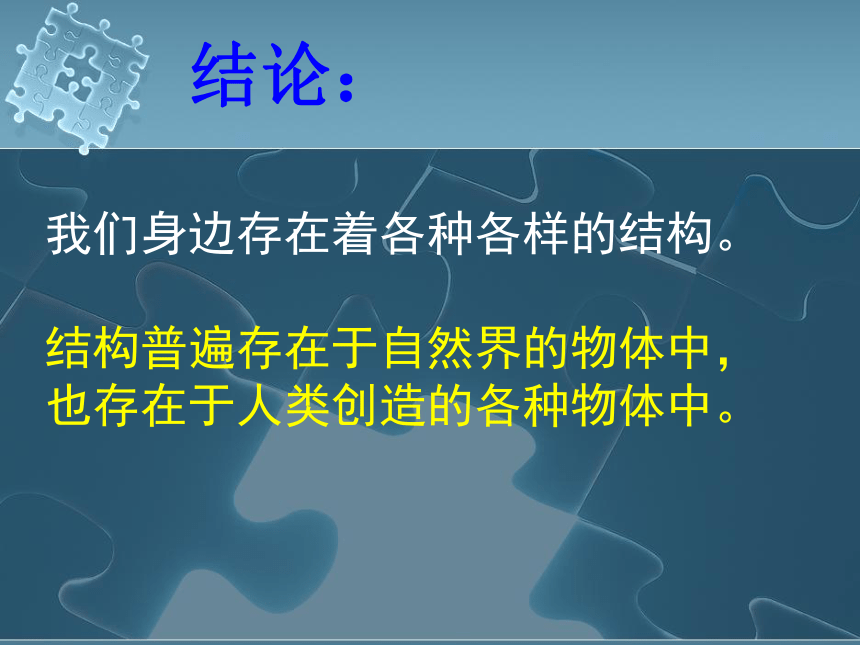

結構普遍存在于自然界的物體中， 也存在于人類創造的各種物體中。
結論：
什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
結構的各個組成部分稱為構件。

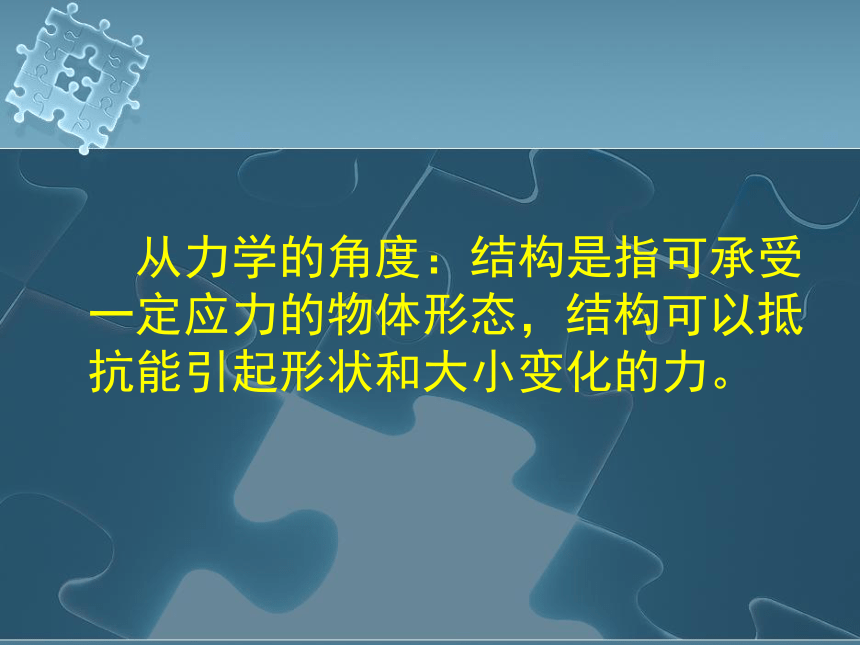

從力學的角度：結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小變化的力。

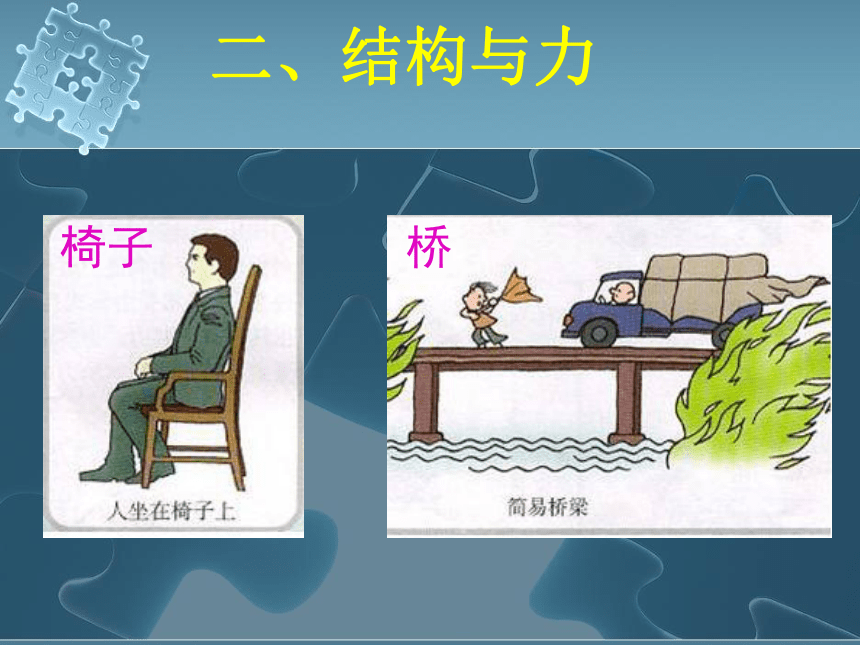

椅子 橋
二、結構與力

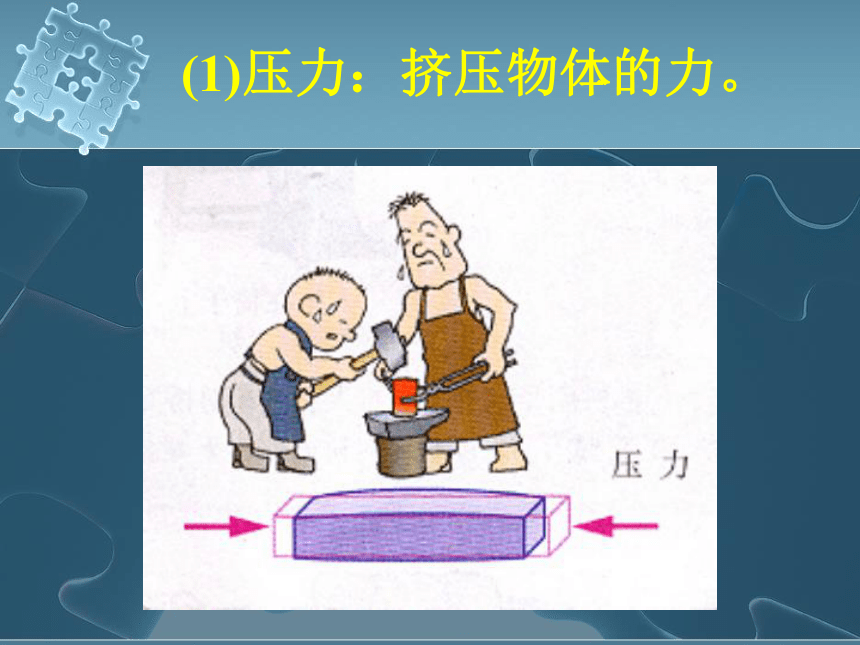

(1)壓力：擠壓物體的力。

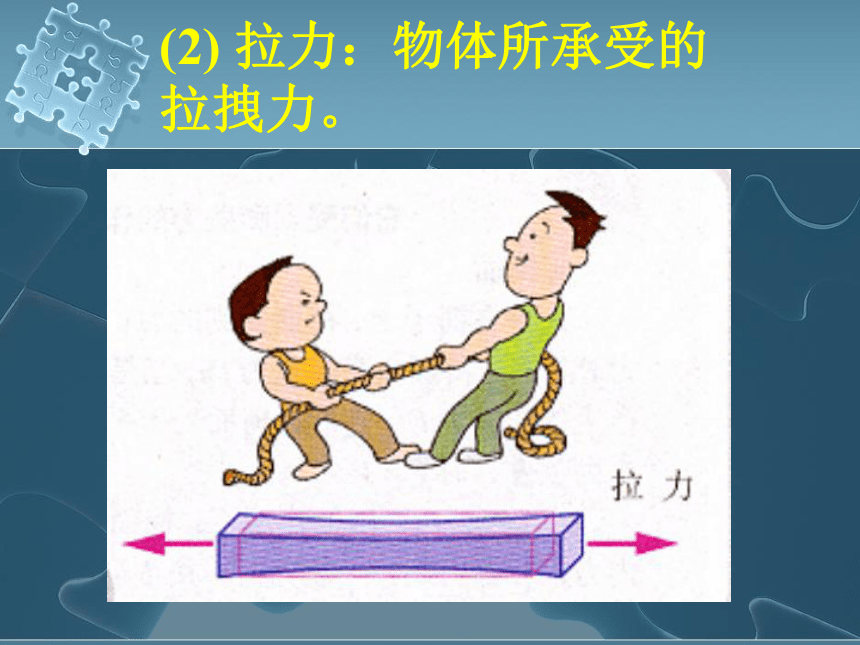

(2) 拉力：物體所承受的拉拽力。

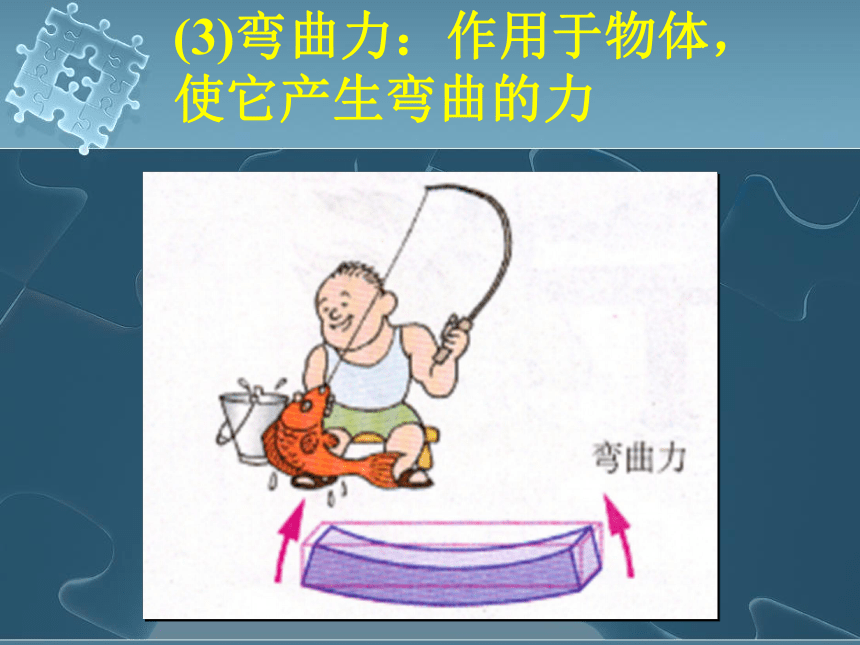

(3)彎曲力：作用于物體，使它產生彎曲的力
　　(4)剪切力：兩個距離很近，大小相等，方向相反，且作用于同一物體上的平行的力
(5)扭轉力：反方向向物體兩端均勻施力，使物體發生扭轉形變的力。
組成結構的構件的基本受力形式
拉力 壓力 扭曲力
彎曲力 剪切力
三、結構的分類
根據物體結構形態在受力時承受和傳遞力的方式差別
實體結構
框架結構
殼形結構
結構
（1）實體結構
通常是指結構體本身是實心的結構。
如墻壁、柱子、實心球等等。
（2）框架結構
通常是指結構體本身由細長的構件組成，支撐空間卻不充滿空間。
如窗戶、畫框、房子的架構等等。
（3）殼形結構
殼形結構通常是指層狀的結構。
如貝殼、頭盔、汽車飛機的外殼等等。
四、三種結構的受力特點
（1）實體結構的受力特點
實體結構是利用自身來承受荷載，主要承受壓力。
受力實驗
（2）框架結構的受力特點
框架結構是通過條狀物的連接來承受荷載，可以承受壓力和拉力。
（3）殼形結構的受力特點
殼形結構通過殼形來傳遞力和承受荷載，特別是當頂部受到壓力時，它能將力均勻擴散。
受力實驗
小結：
1、什么是結構
2、結構與力
3、結構的分類
再見！
