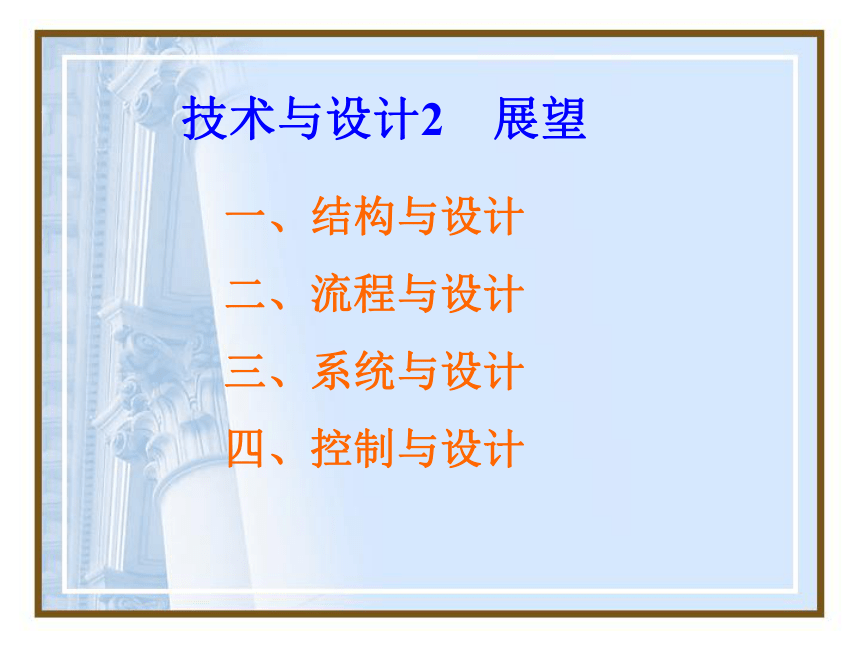

技術與設計2 展望
一、結構與設計
二、流程與設計
三、系統與設計
四、控制與設計

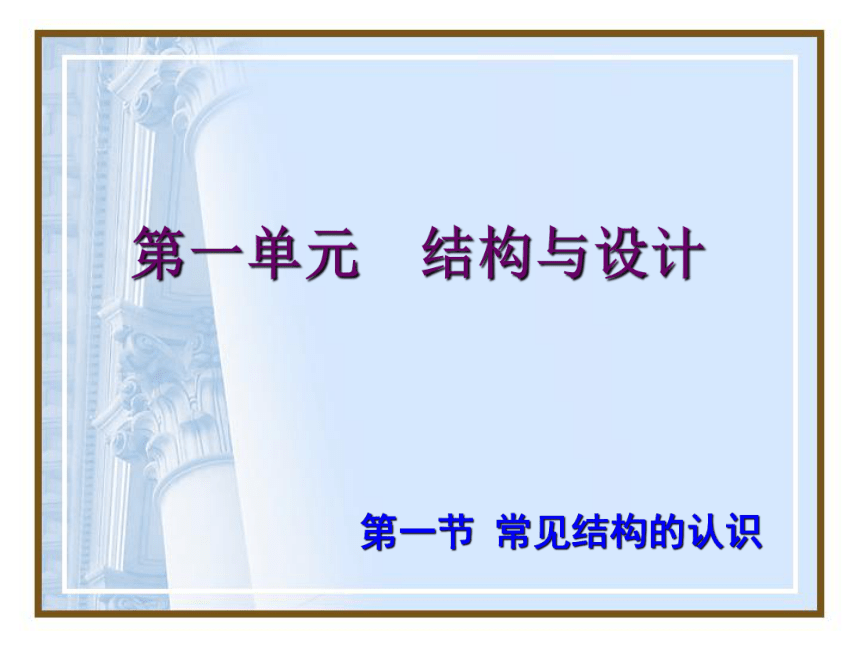

第一單元 結構與設計
第一節 常見結構的認識
一、無處不在的結構

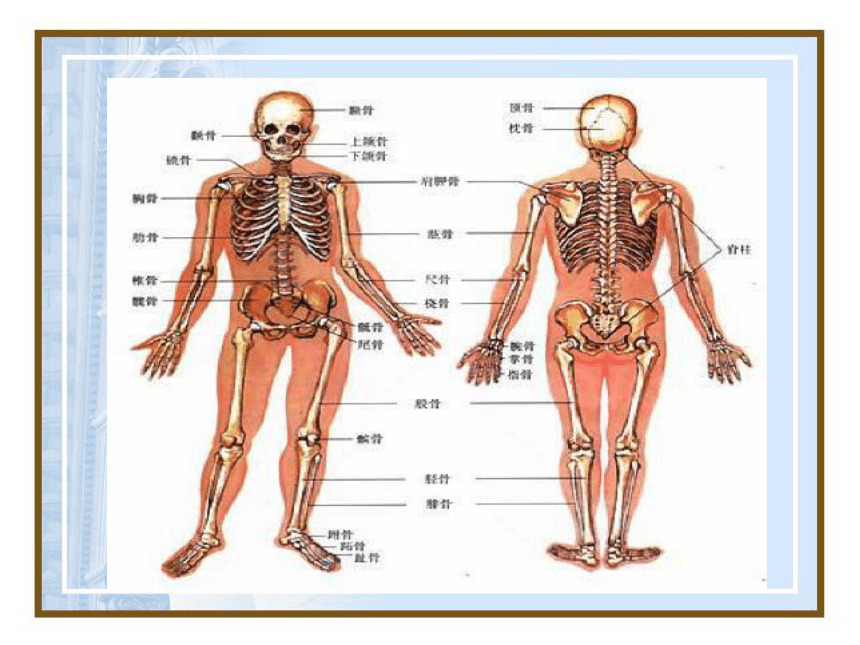

自然界
技術領域

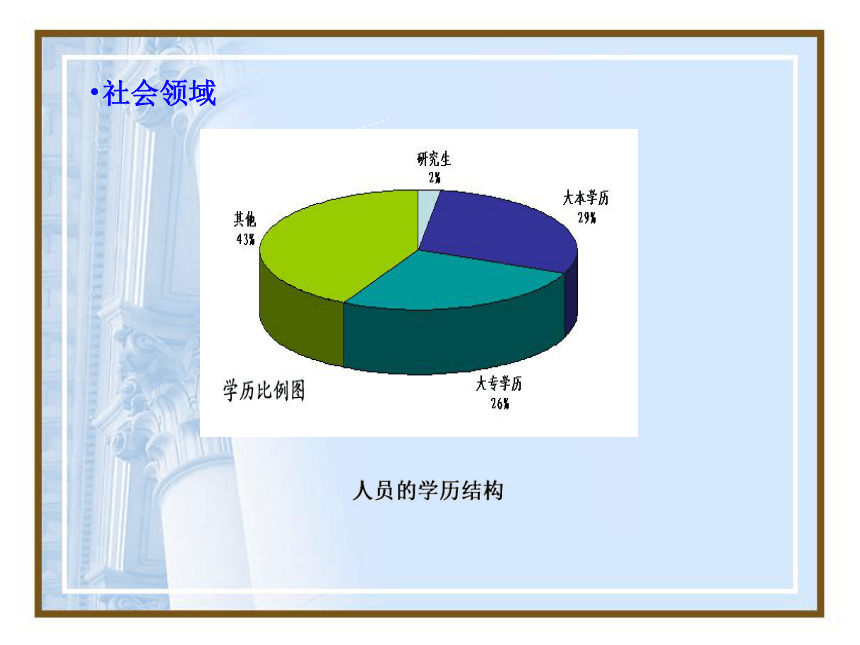

社會領域
人員的學歷結構
概念：結構是事物的各個組成部分 之間有序搭配和排列。
石墨與金剛石的結構
結構決定了事物的性質和形態
1.廣義結構概念
2.自然界結構對技術領域的啟發
*
案例分析
“鷹眼與導彈跟蹤系統”
為什么要研究鷹眼的結構？

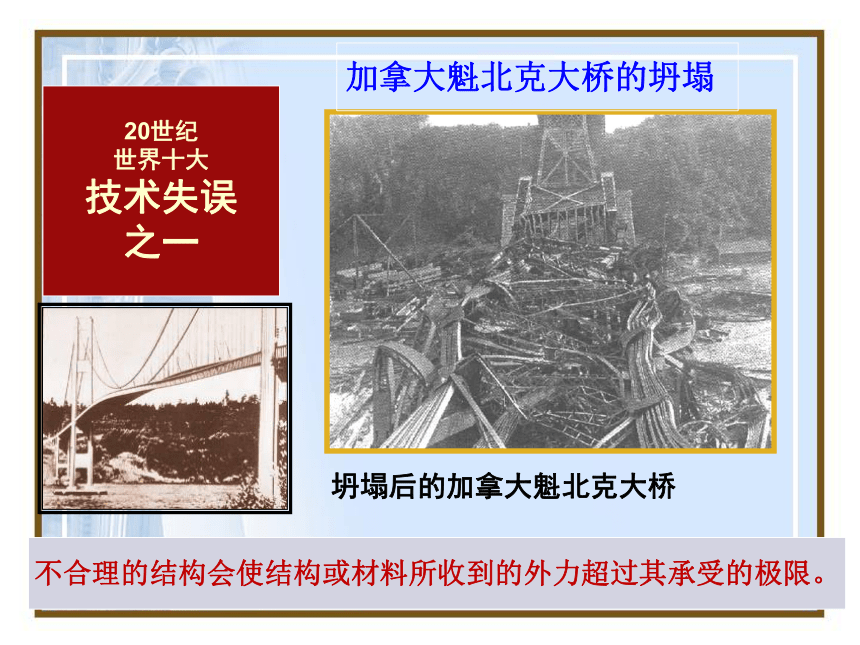

坍塌后的加拿大魁北克大橋
20世紀
世界十大
技術失誤
之一
加拿大魁北克大橋的坍塌
不合理的結構會使結構或材料所收到的外力超過其承受的極限。
*
二、結構與力
1. 基本概念
結構本質:為了承受力和抵抗變形。
構件:結構的各個組成部分稱為構件。
*
如何將一根火腿腸從中間截為兩段？
*
2.構件的受力形式
（作用效果）
拉力
壓力
剪切力
彎曲力
扭轉力
*
*
剪切力
*
*
*
拉力 構件承受使之產生彎曲的力
壓力 構件承受兩個距離很近、大小相等、
方向相反的平行力
剪切力 構件承受使之被擠壓的力
扭轉力 構件承受拉拽力
彎曲力 構件兩端承受方向相反的均勻的力，
使它發生扭轉變形
馬上行動
支撐力
拉力
壓力
側壓力
吊蘭的支撐架
橋墩
大壩
兩端被托起的梁
3.簡單結構的受力分析
①要清楚組成結構的構件受到哪些力的作用；
②對構件進行承載能力分析——即要清楚在這些力的作用下，構件能否安全、可靠地工作。
案例分析
人坐在椅子上，椅面受到的力
有人和車行駛的橋梁受到的力
小試驗
“紙板承受壓力試驗”
回答問題：
　　哪種情況下紙板的抗壓能力最強
　　舉例說明這一結論在實際應用中有什么意義。
拱形結構的應用
課后小試驗：
雞蛋承載實驗
想一想：為什么雞蛋能夠承受如此大的壓力？
