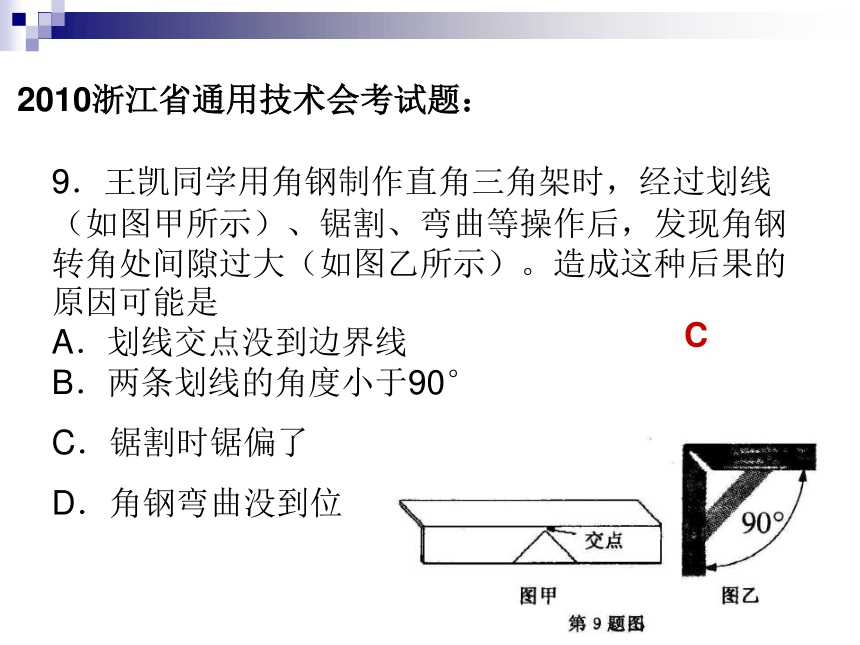

9．王凱同學用角鋼制作直角三角架時，經過劃線（如圖甲所示）、鋸割、彎曲等操作后，發現角鋼轉角處間隙過大（如圖乙所示）。造成這種后果的原因可能是
A．劃線交點沒到邊界線
B．兩條劃線的角度小于90°
C．鋸割時鋸偏了
D．角鋼彎曲沒到位
C
2010浙江省通用技術會考試題：

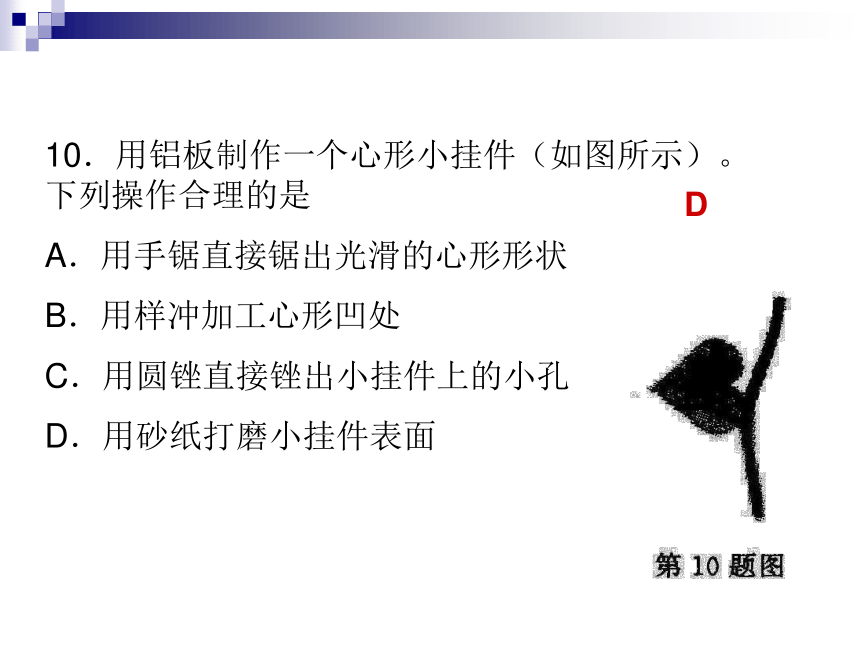

10．用鋁板制作一個心形小掛件（如圖所示）。下列操作合理的是
A．用手鋸直接鋸出光滑的心形形狀
B．用樣沖加工心形凹處
C．用圓銼直接銼出小掛件上的小孔
D．用砂紙打磨小掛件表面
D

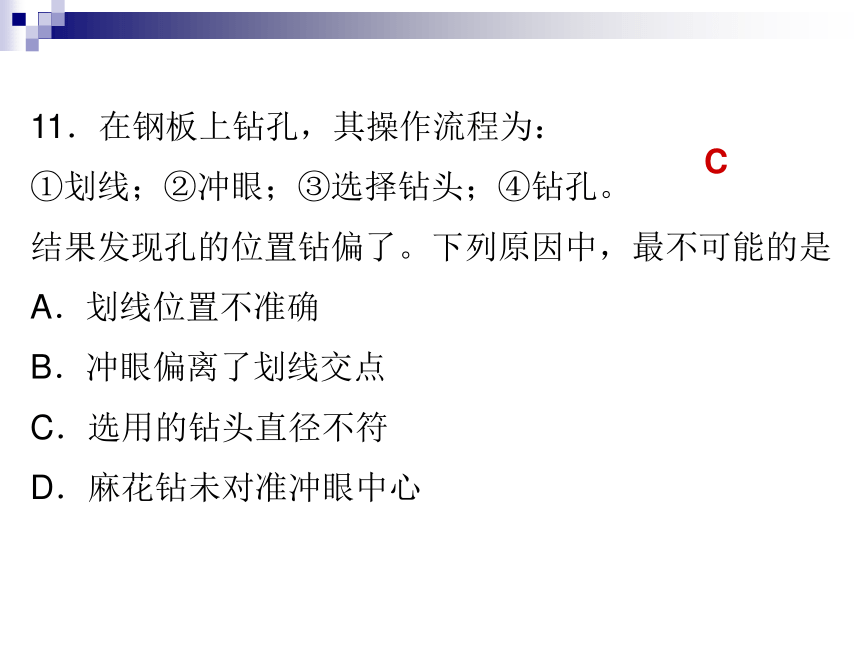

11．在鋼板上鉆孔，其操作流程為：
①劃線；②沖眼；③選擇鉆頭；④鉆孔。
結果發現孔的位置鉆偏了。下列原因中，最不可能的是
A．劃線位置不準確
B．沖眼偏離了劃線交點
C．選用的鉆頭直徑不符
D．麻花鉆未對準沖眼中心
C
17．用薄鋼板加工如圖所示的零件，以下加工流程合理的是
A．鋸割→劃線→鉆孔→銼削
B．劃線→鋸割→鉆孔→銼削
C．鉆孔→劃線→鋸割→倒角
D．鋸割→打磨→劃線→鉆孔
B

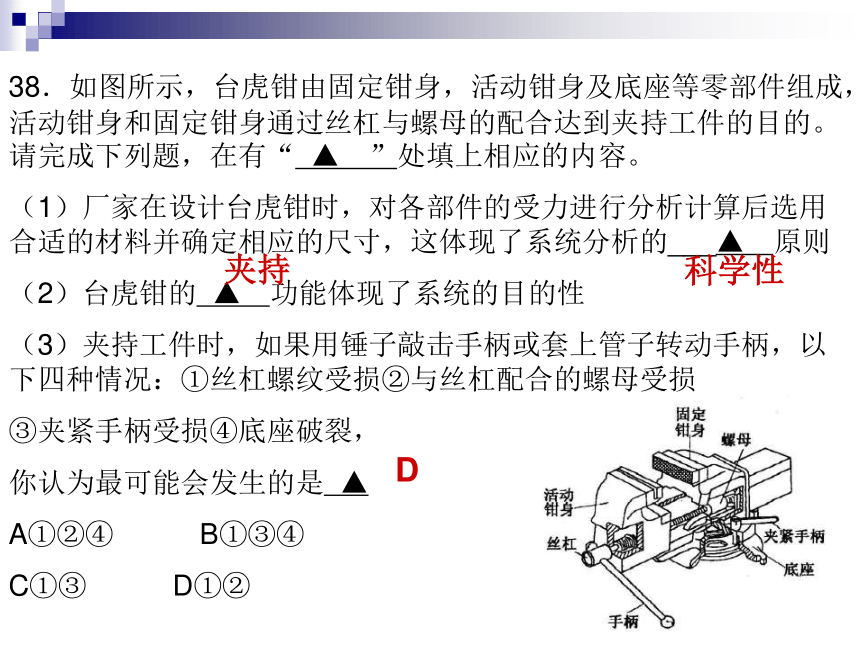

38．如圖所示，臺虎鉗由固定鉗身，活動鉗身及底座等零部件組成，活動鉗身和固定鉗身通過絲杠與螺母的配合達到夾持工件的目的。請完成下列題，在有“ ▲　”處填上相應的內容。
（1）廠家在設計臺虎鉗時，對各部件的受力進行分析計算后選用合適的材料并確定相應的尺寸，這體現了系統分析的___▲　原則
（2）臺虎鉗的 ▲　功能體現了系統的目的性
（3）夾持工件時，如果用錘子敲擊手柄或套上管子轉動手柄，以下四種情況：①絲杠螺紋受損②與絲杠配合的螺母受損
③夾緊手柄受損④底座破裂，
你認為最可能會發生的是 ▲　
A①②④　　　B①③④　　　
C①③　　　D①②
科學性
夾持
D
第七章 模型或原型的制作
會 考 復 習
盧解卿
2011.5.25
通用技術《技術與設計1》

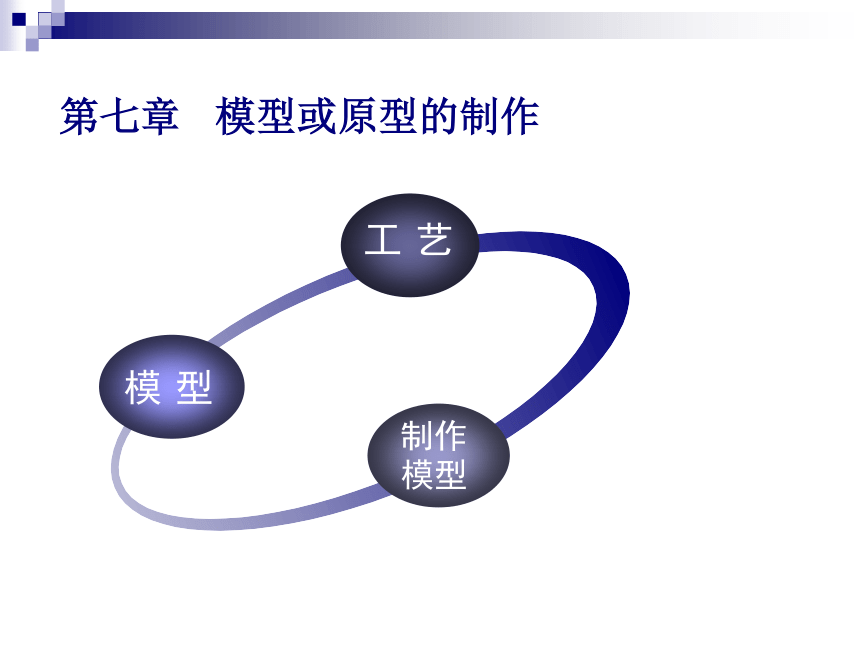

第七章 模型或原型的制作
工 藝
制作模型
模 型
第一節 模 型

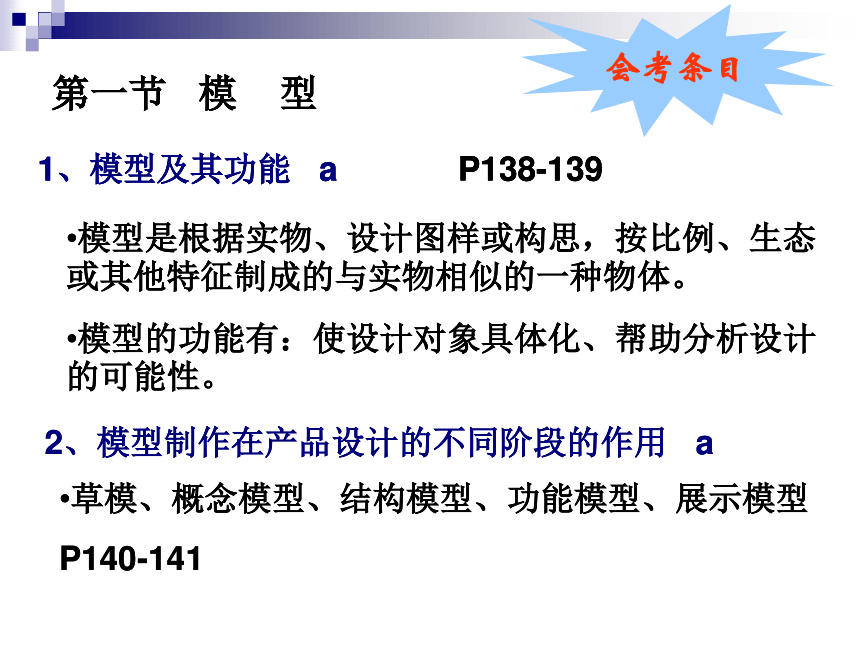

1、模型及其功能 a P138-139
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
模型的功能有：使設計對象具體化、幫助分析設計的可能性。
2、模型制作在產品設計的不同階段的作用 a
草模、概念模型、結構模型、功能模型、展示模型
P140-141
會考條目
第一節 模 型
1、模型及其功能 a P138-139
第一節 模 型
模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
模型的功能有：使設計對象具體化、幫助分析設計的可能性。
2、模型制作在產品設計的不同階段的作用 a
草模、概念模型、結構模型、功能模型、展示模型
P140-141
1、模型及其功能 a P138-139
第一節 模 型

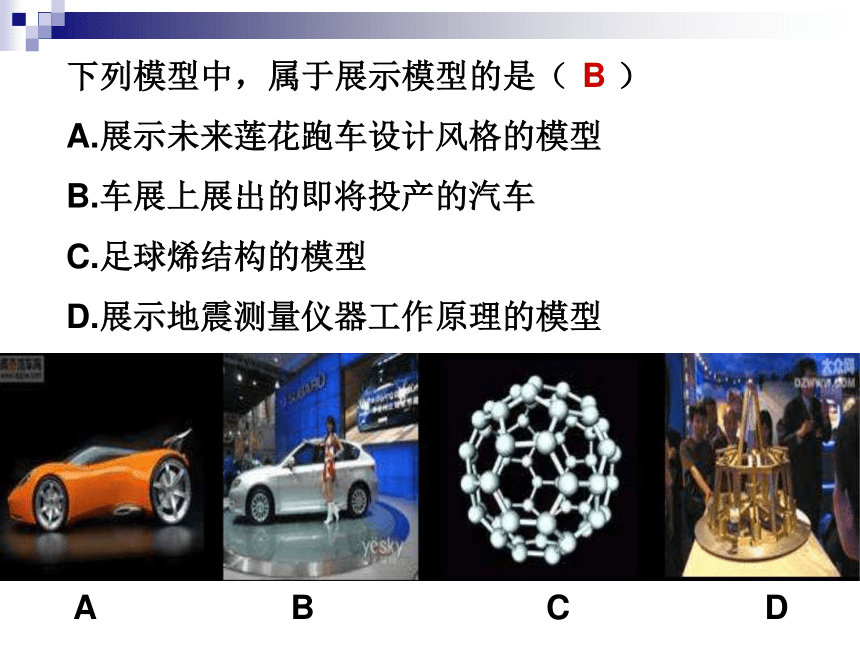

下列模型中，屬于展示模型的是（ ）
展示未來蓮花跑車設計風格的模型
車展上展出的即將投產的汽車
足球烯結構的模型
展示地震測量儀器工作原理的模型
B
A B C D
第二節 工 藝
1、工藝的含義和常用工藝的種類 a P142
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
工藝有多種，常見的有加工工藝、裝配工藝、檢測工藝、鑄造工藝、表面處理工藝等。
3、金屬材料的鋸割、銼削兩種加工方法 c
鋸條的安裝方法、起鋸方法、操作要領。P145
銼削操作要領、檢查工作面垂直度。P146
2、金工常用的工具和設備 a
金屬材料的加工工藝：劃線、鋸割、銼削、鉆孔、連接、表面處理等。（重點）
P144-149
第三節 制作模型
1、加工工藝的選擇 c
2、簡單產品的模型或原型的制作 c P152
選擇合適的材料 ②準備工具和設備 ③劃線 ④加工
裝配 ⑥表面處理 ⑦評價 ⑧修改成型
常用劃線工具——劃針
劃出直線線痕，緊貼導向工具，盡量一次劃成
落實知識點
常用劃線工具——剛直尺
劃直線的導向工具，量材料尺寸。一般最小刻度0.5mm，劃線時要壓緊直尺。
常用劃線工具——角尺
劃出平行線或垂直線時的導向工具，檢查銼削平面垂直度。兩直角邊厚度不一，要緊貼工件的一個基準面。
常用劃線工具——劃規
劃出圓或弧的線痕，保持腳尖尖銳，旋轉中心腳較大壓力，另一腳以較輕的壓力。
常用劃線工具——樣沖
鉆孔中心處沖出沖眼，防止鉆孔中心滑移。將樣沖先外傾使尖端對準，再扶直樣沖敲擊。
常用鋸割工具——鋼鋸
鋸割材料
軟而厚的工件用粗齒鋸條
硬而薄的工件用細齒鋸條
正確選擇鋸條
正確裝夾鋸條
鋸割操作要領：
鋸割線垂直水平線；
一般在鋸割線外側0.5-1mm處
推鋸時加壓，回拉不加壓；
鋸程要長，推拉有節奏。
起鋸要領：一般遠起鋸，起鋸角約15°,拇指定位。起鋸時行程要短，用力要輕一些，當陷入工件2-3mm正常鋸割
常用銼削工具——銼刀
使工件達到符合要求的形狀、尺寸和粗糙度
銼削操作要領：
推銼過程中，銼刀要平穩不上下擺動；
左手的施壓要由大變小，右手的施壓要由小變大。
（適用右手握柄者）
常用夾持工具——臺虎鉗
裝置在工作臺上，用以夾穩加工工件
夾緊工件時要松緊適當，只能用手板緊手柄，不得借助其他工具加力
不能在鉗口上敲擊工件，而應該在固定鉗身的平臺上
常用夾持工具——手鉗
用以夾持穩小、薄的工件
常用鉆孔工具——臺鉆
1、劃線定位
2、裝夾工件
3、裝夾鉆頭
4、鉆孔
鉆孔操作步驟：
鉆孔安全操作：
要戴防護眼睛；不準戴手套；不準用手直接扶持小工件
常用攻絲工具——絲錐和絲錐扳手
制作內螺紋稱為攻絲
工作流程：
1.底孔倒角2.選擇絲錐3.裝夾工件4.攻內螺紋
常用套絲工具——板牙和板牙扳手
制作外螺紋稱為套絲
工作流程：
1.擴孔 2.選擇板牙 3.裝夾工件 4.套外螺紋
常用連接工藝 P148
不可拆卸
鉚接：鋁板、金屬框架間的連接
黏結：金屬材料和其它材料間的連接
焊接：銅鐵小型件——錫焊
可拆卸
螺栓、螺母
螺絲、螺帽
表面處理工藝 P150
表面刷光：
噴涂油漆：
鍍層：
清除毛刺、鐵屑(毛刷、鋼絲刷)
粗處理 （細銼刀）
細處理 （砂紙）
先涂防銹漆，之后再噴涂油漆
使金屬制品外表面美觀并防止銹蝕
會考導引 P87 第23題
試題鞏固
會考導引：
