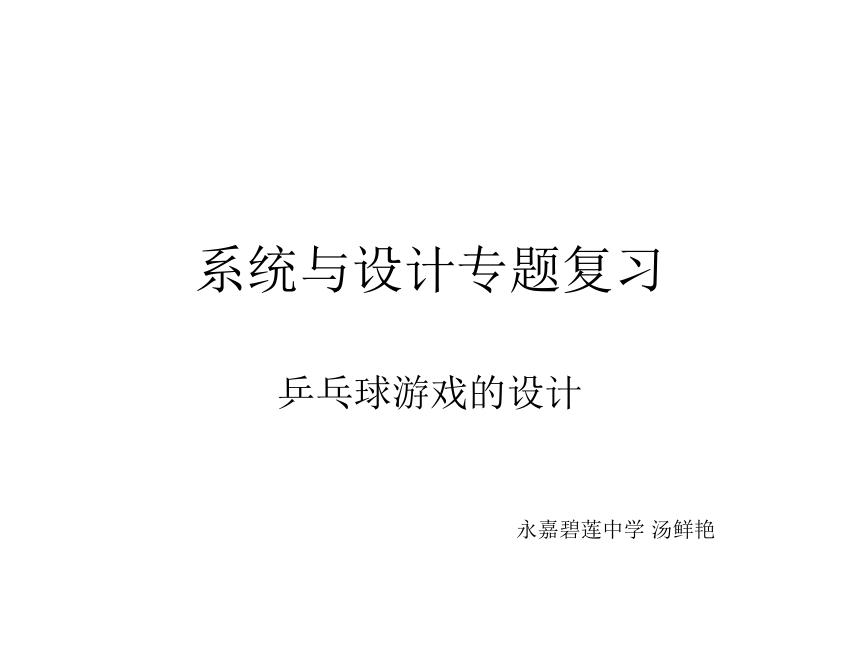

系統與設計專題復習
乒乓球游戲的設計
永嘉碧蓮中學 湯鮮艷

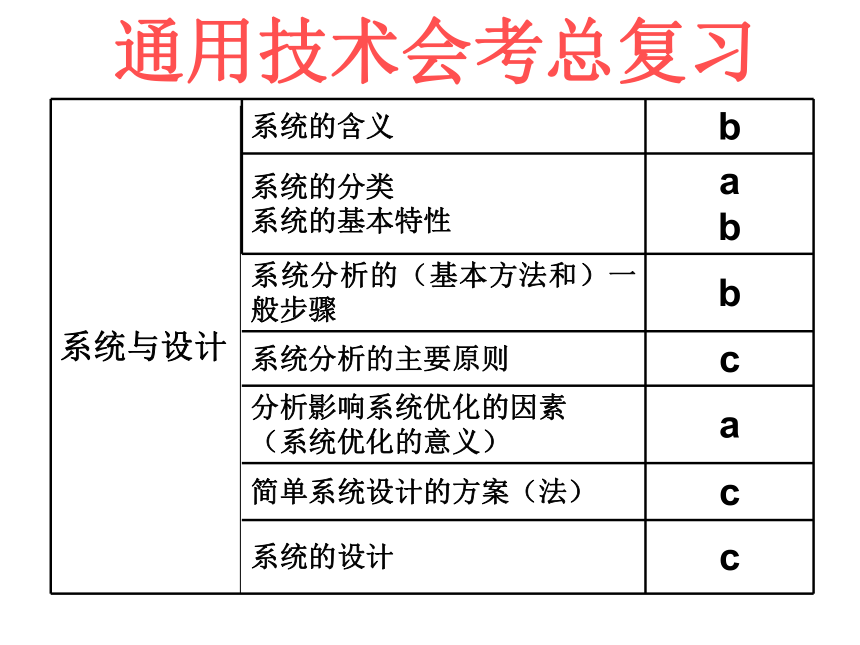

系統與設計 系統的含義 b
系統的分類
系統的基本特性 a
b
系統分析的（基本方法和）一般步驟 b
系統分析的主要原則 c
分析影響系統優化的因素
（系統優化的意義） a
簡單系統設計的方案（法） c
系統的設計 c
通用技術會考總復習

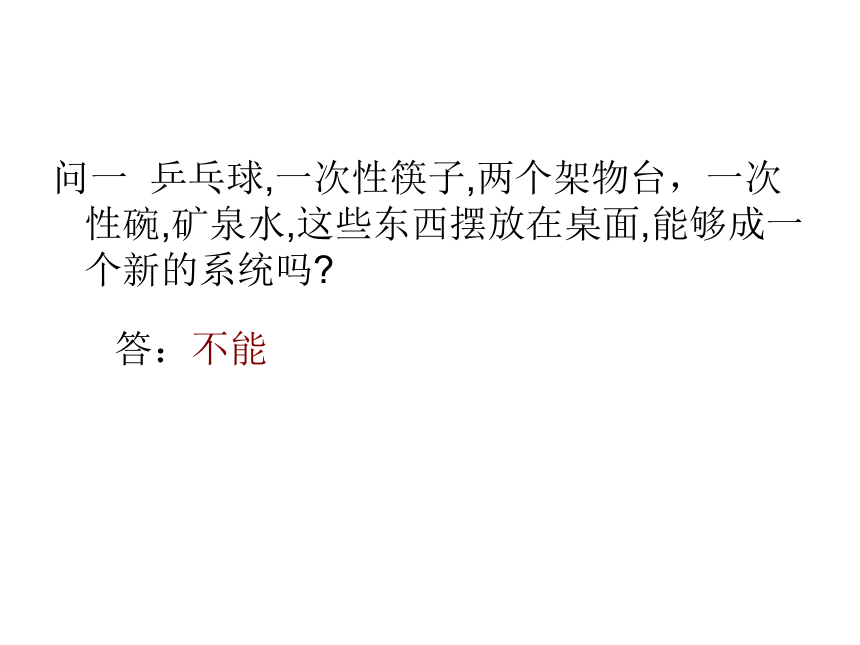

問一 乒乓球,一次性筷子,兩個架物臺，一次性碗,礦泉水,這些東西擺放在桌面,能夠成一個新的系統嗎
答：不能

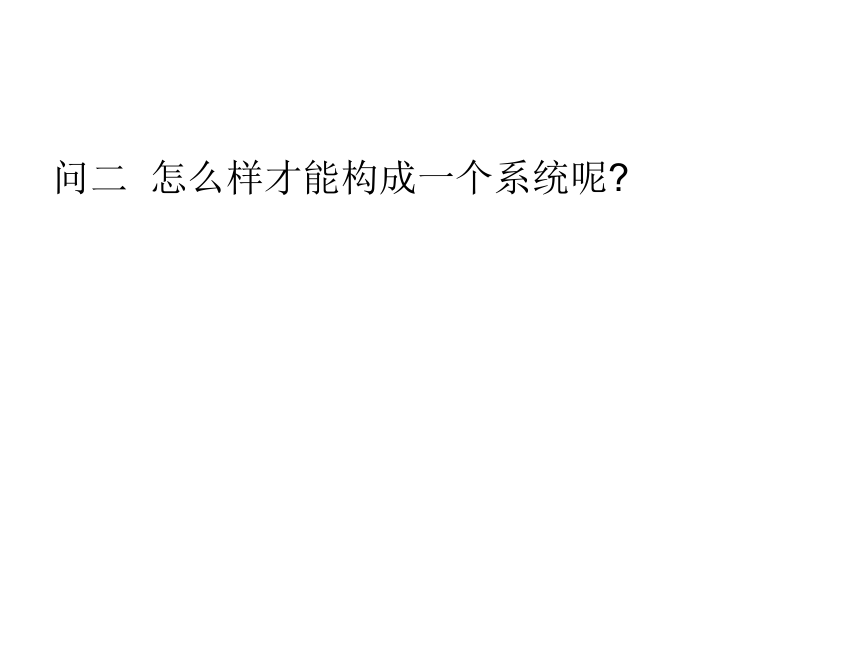

問二 怎么樣才能構成一個系統呢

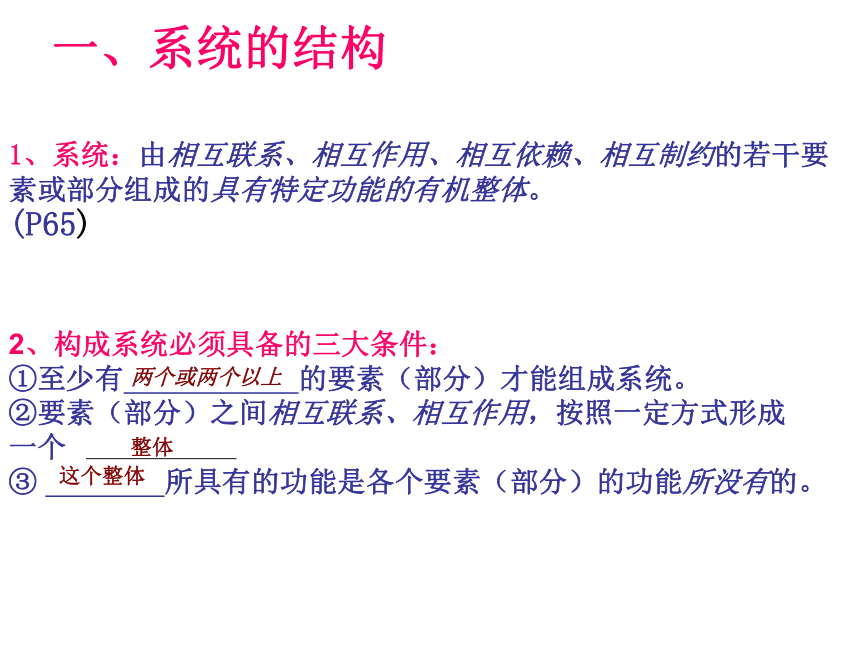

一、系統的結構
1、系統：由相互聯系、相互作用、相互依賴、相互制約的若干要素或部分組成的具有特定功能的有機整體。 (P65)
2、構成系統必須具備的三大條件：
①至少有 的要素（部分）才能組成系統。
②要素（部分）之間相互聯系、相互作用，按照一定方式形成
一個
③ 所具有的功能是各個要素（部分）的功能所沒有的。
兩個或兩個以上
整體
這個整體

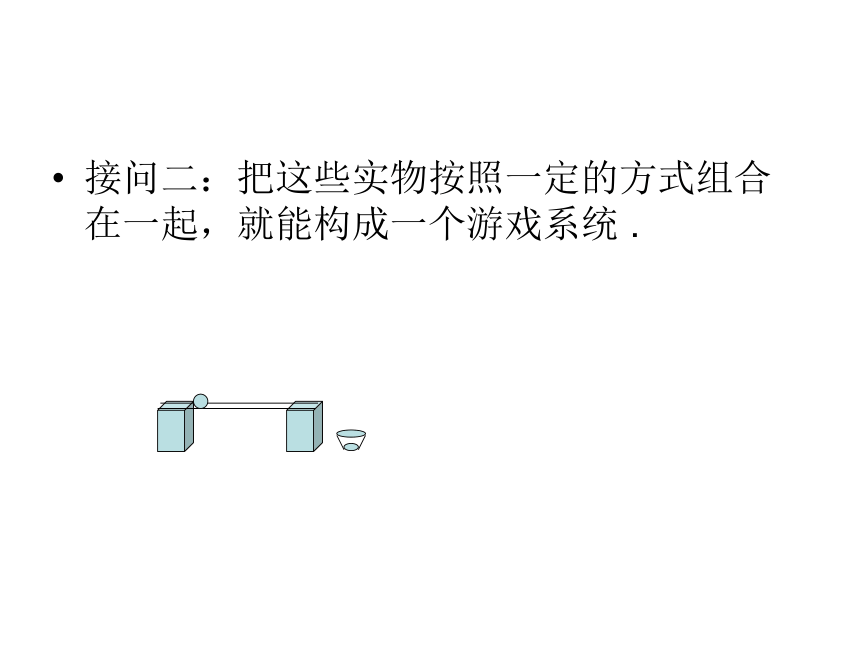

接問二：把這些實物按照一定的方式組合在一起，就能構成一個游戲系統 .

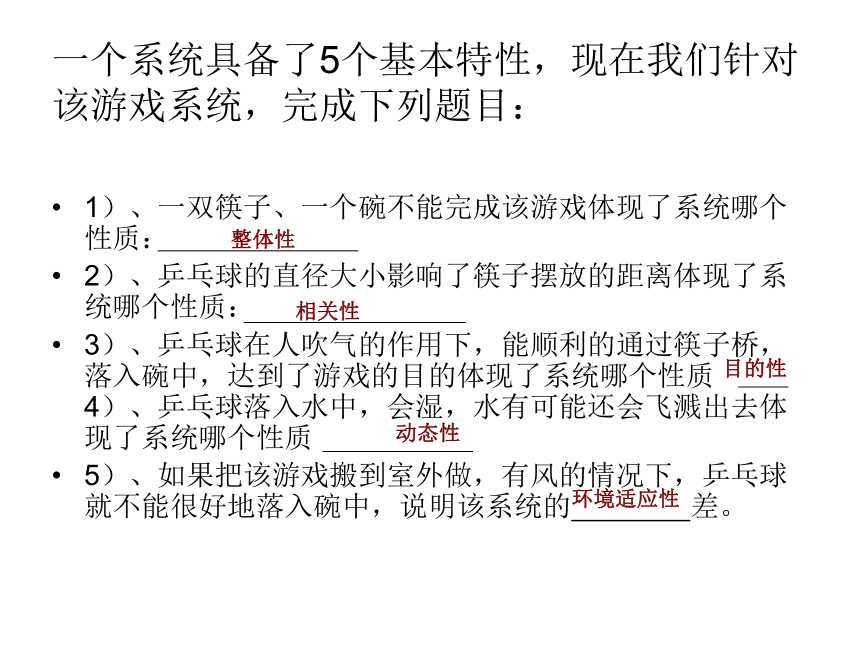

一個系統具備了5個基本特性，現在我們針對該游戲系統，完成下列題目：
1）、一雙筷子、一個碗不能完成該游戲體現了系統哪個性質：
2）、乒乓球的直徑大小影響了筷子擺放的距離體現了系統哪個性質：
3）、乒乓球在人吹氣的作用下，能順利的通過筷子橋，落入碗中，達到了游戲的目的體現了系統哪個性質 4）、乒乓球落入水中，會濕，水有可能還會飛濺出去體現了系統哪個性質
5）、如果把該游戲搬到室外做，有風的情況下，乒乓球就不能很好地落入碗中，說明該系統的 差。
整體性
相關性
目的性
動態性
環境適應性
整體性：最基本特性，是個體的有機結合。
相關性：各要素之間相互作用相互聯系。
目的性：實現一定的功能
動態性：系統處于運動變化之中。
環境適應性：為了適應環境變化而做出的改變。
側重整體
側重要素
變化
適應、改變
3、系統的5個基本特性：
問三 如果讓大家重新設計一個游戲，你們先要做什么呢？
二、系統的分析
1、系統分析的含義：　　
　為了發揮系統的性能，實現系統的目標，運用科學的方法對系統加以周詳的考察、分析、比較、試驗，并在此基礎上擬訂一套有效的處理步驟和程序，或對原有的系統提出改進方案的過程。
2、系統分析的一般步驟：
（1）明確問題設立目標
（2）收集資料制定方案
（3）分析計算評價比較
（4）檢驗核實做出決策
3、系統分析的主要原則：
整體性原則、科學性原則、綜合性原則
問四:在游戲系統分析的時候有沒有遵循這些原則呢？請舉例。
答：在游戲系統分析的時候，我們要把乒乓球,一次性筷子,一次性碗,礦泉水都聯系起來，先從整體分析、再局部分析，這遵循了整體性原則；我們還要用物理中所學的知識拋物線運動，來計算球落下來的高度，以及碗與筷子的水平距離，以保證球能落到碗中，這遵循了科學性原則；我們綜合多位同學的多個方案，這遵循了綜合性原則
問五：系統分析好了，最后的方案也就出來，那么這個方案是不是就非常的完美了，不需要改進了呢？
4、系統的優化
系統的優化:
指在給定的條件（或約束條件）下，根據系統的優化目標，采取一定的手段和方法，使系統的目標值達到最大化（或最小化） (P81) （系統分析基礎上）
影響因素：
對系統的目標產生顯著影響，并且可以人為調節的因素。
比如：碗與筷子之間的水平距離、筷子間的間距等
問六：其實剛才我們已經設計了一個簡單游戲系統。那么在系統設計的時候，我們需要考慮哪里問題呢？
三、 系統設計
1、系統設計應考慮的主要問題
1）系統設計的目的與要求；
2）系統各部分間的相互聯系與相互作用；
3）系統設計方案的優化
2、系統設計的一般步驟：
（1）將系統分解為若干子系統
（2）確定各子系統的目標、功能及其相互關系
（3）對子系統進行技術設計和評價
（4）對系統進行總體技術設計和評價等。
針對大而復雜的系統工程而言
系統與設計 系統的含義 b
系統的分類
系統的基本特性 a
b
系統分析的（基本方法和）一般步驟 b
系統分析的主要原則 c
分析影響系統優化的因素
（系統優化的意義） a
簡單系統設計的方案（法） c
系統的設計 c
通用技術會考總復習
練習
1、飛機在空中飛行時，時常受到大氣對流的影響而產生顛簸，當飛機的檢測裝置接收到這一信號后，經過控制器的調節，能在很短的時間內調整好飛行狀態，克服大氣對流對飛機飛行的影響，保持平穩飛行。這個現象說明了系統的什么基本特性？（ ）
A、整體性 B、相關性
C、環境適應性 D、動態性
2、在下列關于系統相關性的理解中，你認為正確的是（ ）。
A．一個系統往往存在多個目標，這些目標還常常不一致，需要進行協調
B．系統通常都是由若干部分組成的
C．系統各組成元素之間、部分和整體之間不僅相互關聯，相互作用，而且任何一個組成部分發生變化，都會影響其它部分和整體任務的完成。
D．系統包含子系統，它又是更大系統的子系統。
C
C
3、臺式計算機的CPU上安裝的小風扇有時轉的快，有時轉的慢，這個現象說明了系統的什么基本特性 ( )
　A、整體性 B、相關性
C、環境適應性 D、動態性
4、一堆沙子、鋼筋、水泥等等材料散放在一起沒什么意義，但是如果將它們按照一定的結構形式造成一座橋梁，就具有了交通的功能，這個案例說明系統最基本的特性是：（ ） 　A、目的性 B、動態性 C、整體性 D、適應性
D
C
5、在比較水稻一年種兩季還是三季產量才會高時，有人說三三進九不如二五一十，這體現了系統的（ ）分析方法。
A 目標分析 B任務分析
C定性分析 D定量分析
6、趙明同學家所在街道的人行道路在一年內進行了鋪設通訊線路、煤氣管道、下水管道修理三次施工，給市民帶來了生活的不便，這說明對于道路的改造不符合系統設計的（）原則
A整體性原則 B動態性原則 C綜合處理的原則 D人性化設計的原則
D
A
