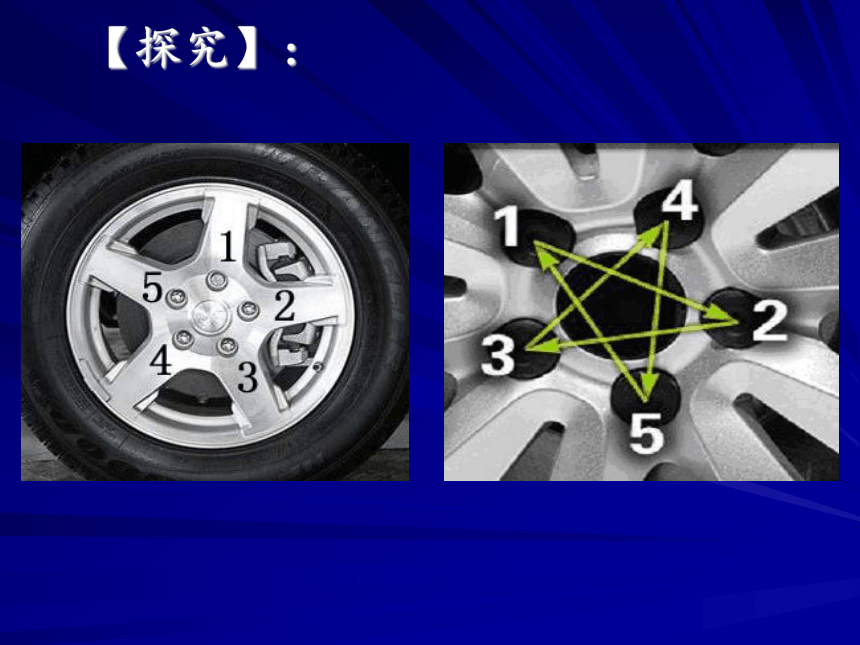

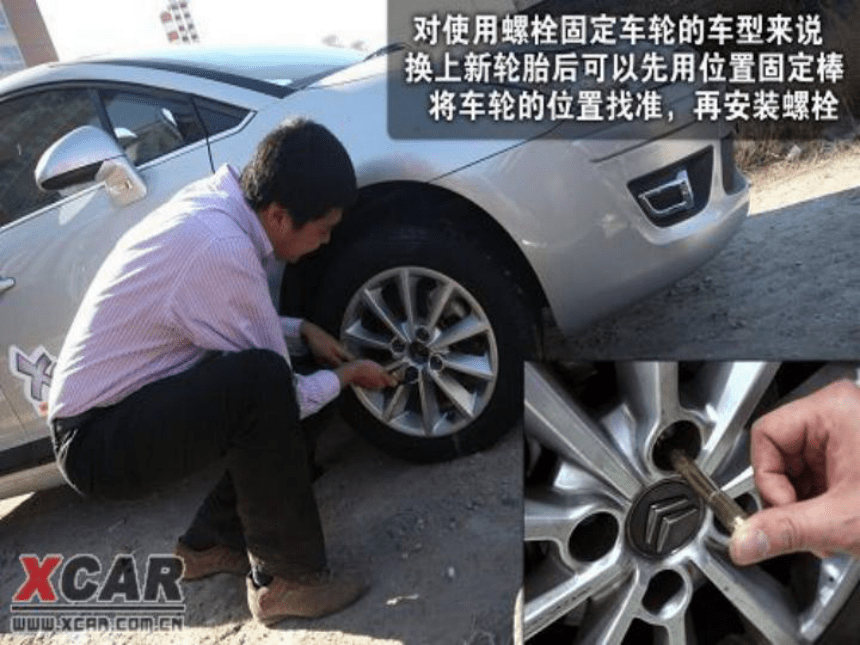

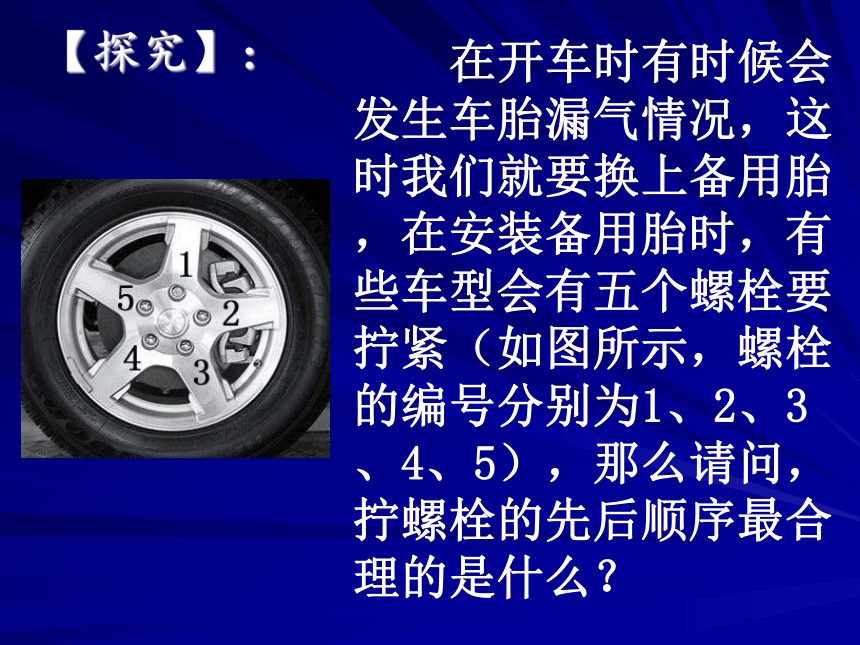

在開車時有時候會發生車胎漏氣情況，這時我們就要換上備用胎，在安裝備用胎時，有些車型會有五個螺栓要擰緊（如圖所示，螺栓的編號分別為1、2、3、4、5），那么請問，擰螺栓的先后順序最合理的是什么？
【探究】：
【探究】：

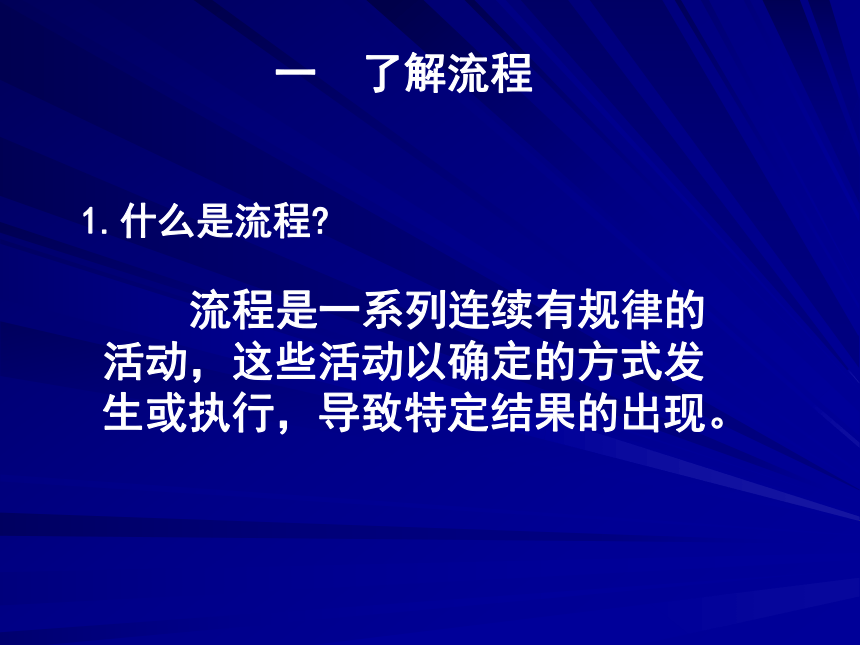

一 了解流程
1.什么是流程
流程是一系列連續有規律的活動，這些活動以確定的方式發生或執行，導致特定結果的出現。

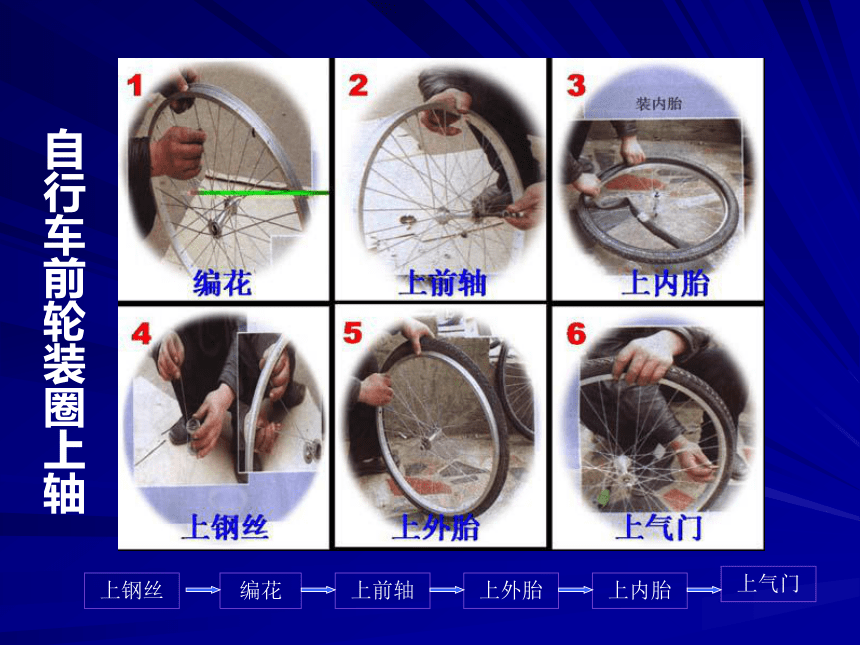

自行車前輪裝圈上軸
上鋼絲
編花
上外胎
上氣門
上內胎
上前軸

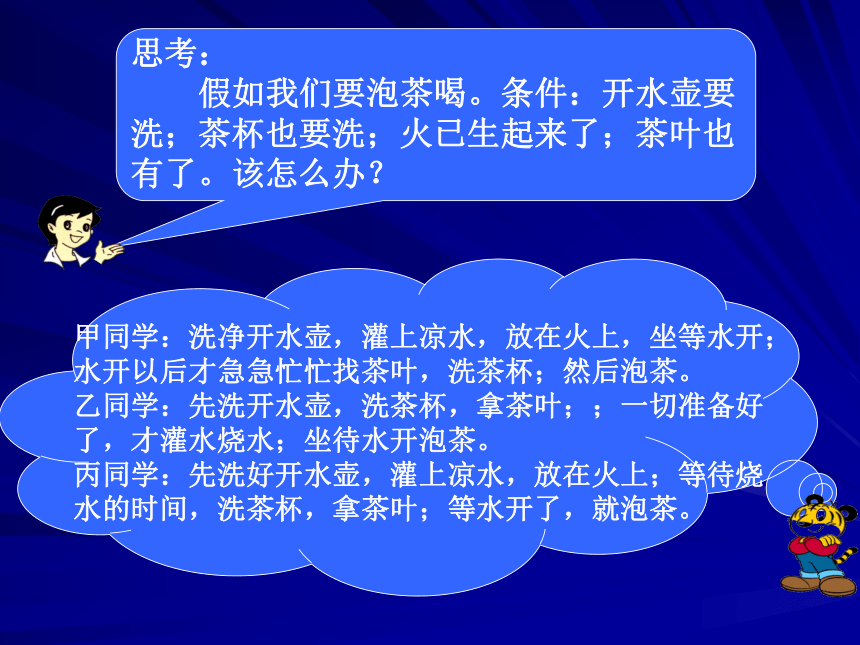

思考：
假如我們要泡茶喝。條件：開水壺要洗；茶杯也要洗；火已生起來了；茶葉也有了。該怎么辦？
甲同學：洗凈開水壺，灌上涼水，放在火上，坐等水開；水開以后才急急忙忙找茶葉，洗茶杯；然后泡茶。
乙同學：先洗開水壺，洗茶杯，拿茶葉；；一切準備好了，才灌水燒水；坐待水開泡茶。
丙同學：先洗好開水壺，灌上涼水，放在火上；等待燒水的時間，洗茶杯，拿茶葉；等水開了，就泡茶。

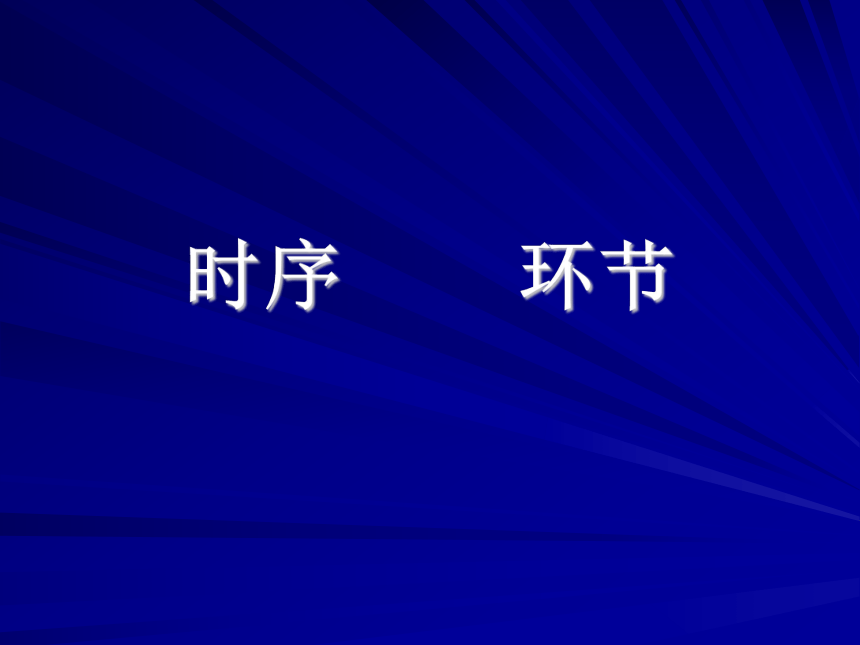

時序 環節

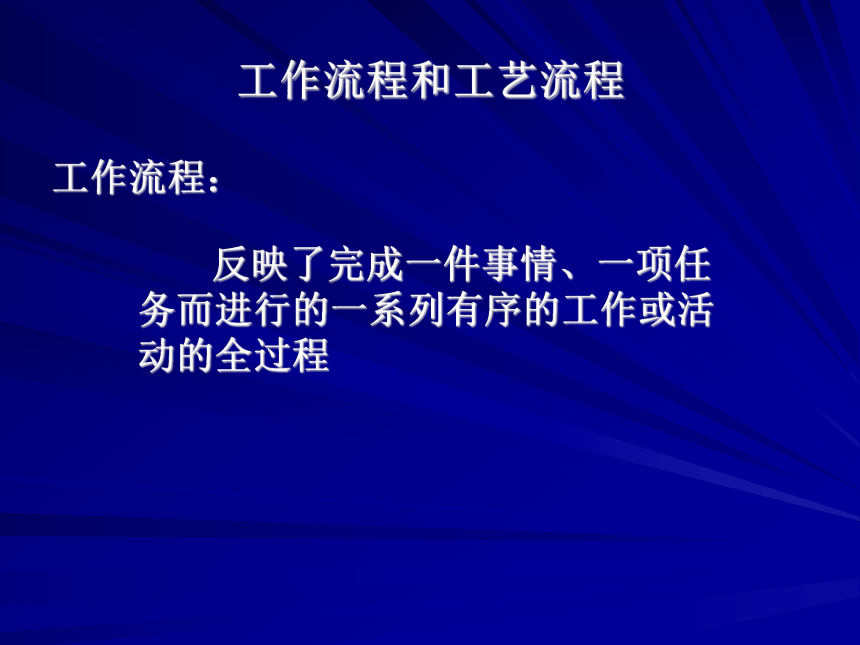

工作流程和工藝流程
工作流程：
反映了完成一件事情、一項任務而進行的一系列有序的工作或活動的全過程

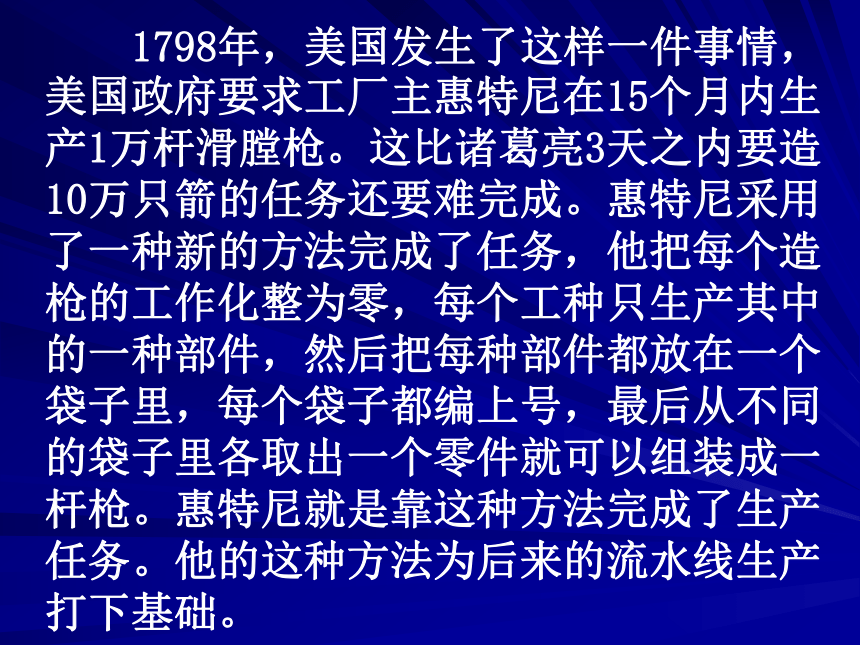

1798年，美國發生了這樣一件事情，美國政府要求工廠主惠特尼在15個月內生產1萬桿滑膛槍。這比諸葛亮3天之內要造10萬只箭的任務還要難完成。惠特尼采用了一種新的方法完成了任務，他把每個造槍的工作化整為零，每個工種只生產其中的一種部件，然后把每種部件都放在一個袋子里，每個袋子都編上號，最后從不同的袋子里各取出一個零件就可以組裝成一桿槍。惠特尼就是靠這種方法完成了生產任務。他的這種方法為后來的流水線生產打下基礎。
自動化生產流水線
A.更好的控制每道工序的質量
B.控制每道工序的時間
C.減少人力
D.提高生產的安全性
E.提高工作效率，降低成本
……
洗衣機工作流程
進水
洗衣
排水
脫水
上世紀30年代—上海
上世紀40年代—南京
沖印照片有如下的過程：
(1)將潛影變為顯影——顯影。裝入相機的膠卷經過拍照曝光后，得到的是“潛影”。這種潛影不經過化學處理，是看不出影像來的。由此，首先需要將潛影片泡在“顯影液”里，經過一段時間后，被拍照的影像才能在膠片上顯現出來。這個過程，通常叫做“顯影”。
沖印照片有如下的過程：
（2）將顯現的影像固定——定影。經過顯影的膠片，還不能用來印制照片，因為這種膠片的影像容易被摸掉，不能保存。由此，要將顯影后的膠片放在定影液中浸泡一定時間后，才能用于照片的洗印。
以上兩個過程，合起來稱為沖片。它的作用是將感光膠片變為底片。
沖印照片有如下的過程：
（3）從底片洗印出照片——印相。首先將感光紙通過底片進行曝光，再經過顯影和定影處理，就了得到照片。
請試著畫出照片的沖印流程。
顯影
定影
印相
拍照曝光（得到潛影）
流程實例
神六發射全過程圖片演示
圖1：長征-2F火箭點火發射
圖2：拋棄逃逸塔
圖3：四個助推器分離
圖4：一級火箭分離
圖5：整流罩分離
圖6：二級火箭主發動機熄火
圖7：箭船分離
圖8：推進艙帆板展開
圖9：推進艙帆板對日定向
圖10：軌道艙帆板展開
工藝流程：
反映了從原材料投入到成品產出，通過一系列工藝或加工環節，順序地進行生產或者制造某種產品的全過程。
造紙流程
收集原料
水浸
剁碎
水洗
浸入草木灰水中
加熱蒸煮
漂洗
搗碎形成紙漿
用紙模撈取紙漿
濾水晾干成紙
例 1：關于流程、時序、環節，下列表述錯塌的是（ ）
A ．任何流程反映了一定的時序，體現出一定的環節
B ．環節是一個相對概念，有些環節還可以再細分為許多子環節
C ．生產中的時序是不可顛倒的
D ．設計科學合理的流程，目的是為了提高質量和效率
答案： C
分析：流程是一項活動進行的程序，必定有一定的環節，一定的順序，其中環節是相對的，可以再分，時序有顛倒和不顛倒兩種，生產中的時序，有些是可以顛倒。
【 例 2］煉乳生產需要經過一個環節，蒸發濃縮。即將原料奶中大部分的水分蒸發。原始的方法是在鍋里直接給原料乳加熱，使其中的水分蒸發，由于常壓下，水沸騰的溫度在 100 ℃ 左右，即造成原料奶中的營養成分破壞，會使部分煉乳顏色發生褐變，又會造成煉乳制造成本居高不下（要消耗大量煤）。隨著科學技術的發展，人們利用真空罐，在 45 一 60 ℃ ，將原料奶的水蒸發，提高效率和質量。針對上述案例，下述說法錯誤的是（ ）
A ．煉乳流程的優化建立在對生產工藝進一步認識的基礎上
B ．煉乳設備的改進，導致流程工藝的優化
C ．煉乳流程的優化，綜合考慮到濃縮、保持營養成分、降低成本等多種目的
D ．煉乳流程的優化，主要表現在環節的減少
答案： D
分析：煉乳流程的優化建立在對乳品上，煉乳流程的優化，主要是提高質量，減少能耗，在實際的操作工藝中，深人認識的基礎采用真空罐蒸發濃縮，還需要增加設備、增加環節。
例 3：小張準備設計制作一個木質衣架，畫好草圖和視圖后，在設計制作流程時，不今考慮的是（ ）
A ．加工工具 B ．加工精度 C ．木料質地 D ．原料成本
答案： D
分析：流程設計考慮的因素比較多，針對一個具體的設計方案，其流程設計主要從提高效率和產品質量方面去考慮，而不必考慮原料成本。
