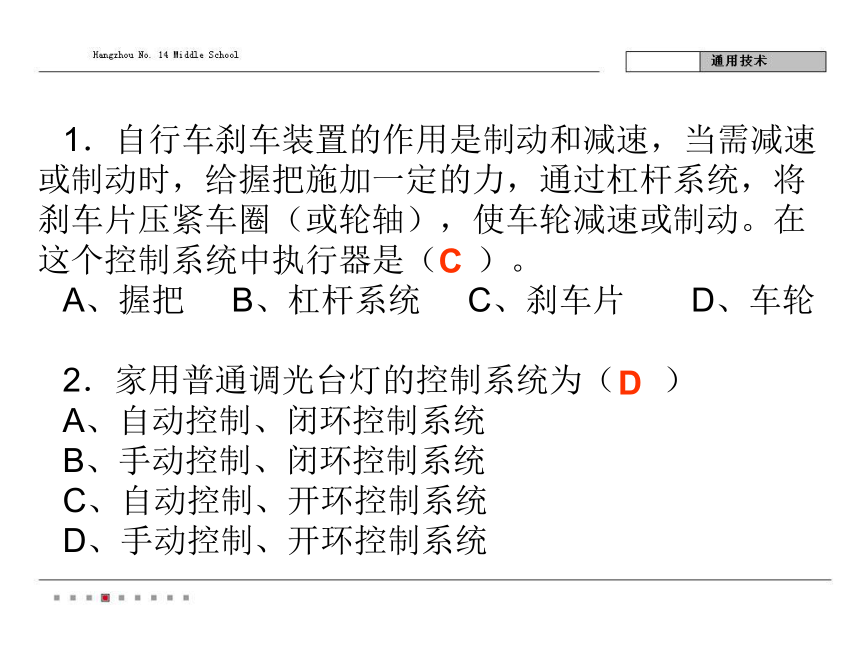

1．自行車剎車裝置的作用是制動和減速，當需減速或制動時，給握把施加一定的力，通過杠桿系統，將剎車片壓緊車圈（或輪軸），使車輪減速或制動。在這個控制系統中執行器是（ ）。
A、握把 B、杠桿系統 C、剎車片 D、車輪
2．家用普通調光臺燈的控制系統為（ ）
A、自動控制、閉環控制系統
B、手動控制、閉環控制系統
C、自動控制、開環控制系統
D、手動控制、開環控制系統
C
D

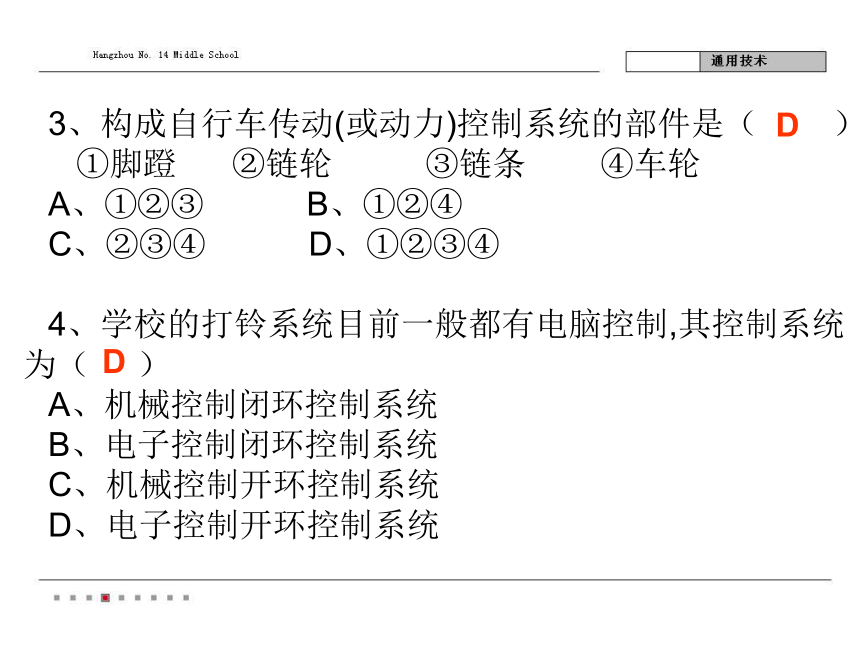

3、構成自行車傳動(或動力)控制系統的部件是（ ）
①腳蹬 ②鏈輪 ③鏈條 ④車輪
A、①②③ B、①②④ 　
C、②③④ D、①②③④
4、學校的打鈴系統目前一般都有電腦控制,其控制系統為（ ）
A、機械控制閉環控制系統
B、電子控制閉環控制系統
C、機械控制開環控制系統
D、電子控制開環控制系統
D
D

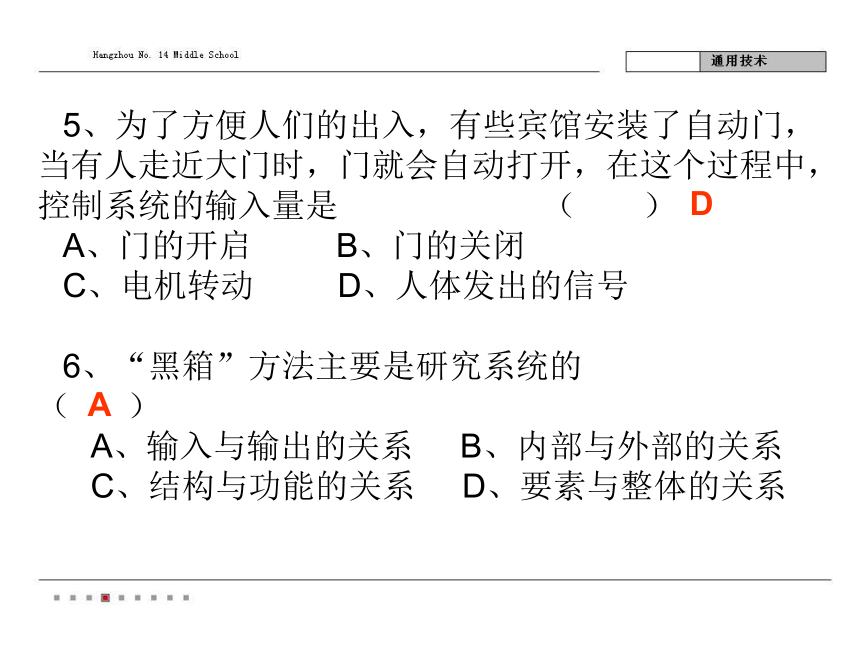

5、為了方便人們的出入，有些賓館安裝了自動門，當有人走近大門時，門就會自動打開，在這個過程中，控制系統的輸入量是 （ ）
A、門的開啟 B、門的關閉
C、電機轉動 D、人體發出的信號
6、“黑箱”方法主要是研究系統的 （ ）
A、輸入與輸出的關系 B、內部與外部的關系
C、結構與功能的關系 D、要素與整體的關系
D
A
7、在恒溫箱自動控制系統中，檢測裝置的作用是（ ）
A、測量并顯示溫度 B、測量并消除干擾
C、測量并反饋溫度 D、測量并控制干擾
8、閉環自動控制系統中克服干擾的主要手段是（ ）
A、增加反饋環節 B、加強人工監測
C、消除外界干擾因素 D、人工控制與自動控制相結合
C
C

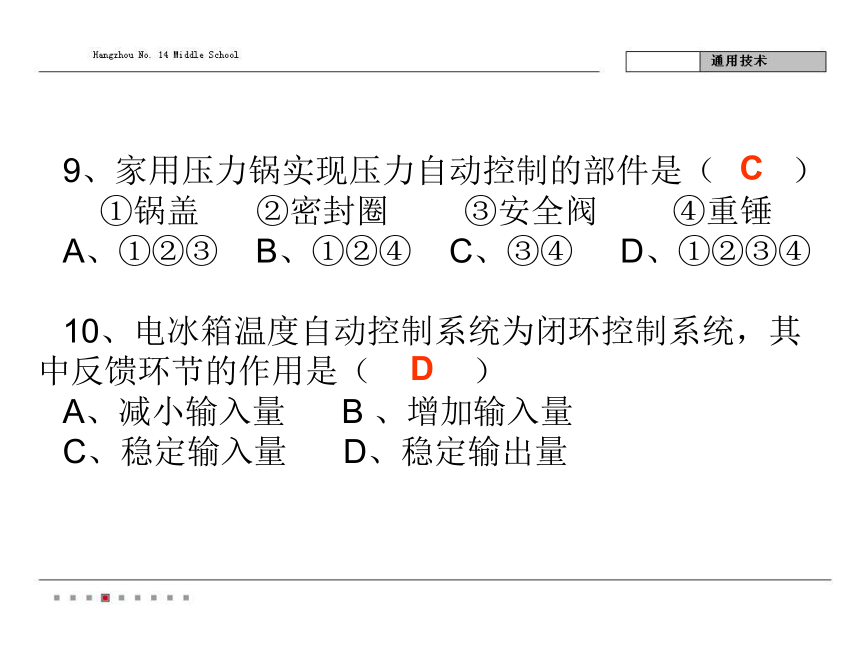

9、家用壓力鍋實現壓力自動控制的部件是（ ）
①鍋蓋 ②密封圈 ③安全閥 ④重錘
A、①②③ B、①②④ C、③④ D、①②③④
10、電冰箱溫度自動控制系統為閉環控制系統，其中反饋環節的作用是（　　　）
A、減小輸入量 B 、增加輸入量 　
C、穩定輸入量 D、穩定輸出量
C
D

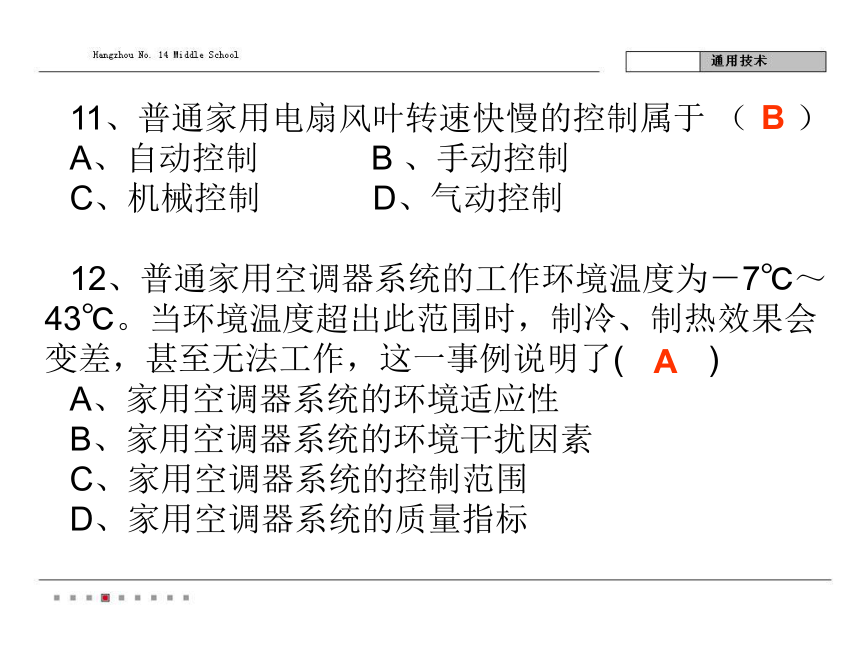

11、普通家用電扇風葉轉速快慢的控制屬于 （ ）
A、自動控制 B 、手動控制
C、機械控制 D、氣動控制
12、普通家用空調器系統的工作環境溫度為－7℃～43℃。當環境溫度超出此范圍時，制冷、制熱效果會變差，甚至無法工作，這一事例說明了( )
A、家用空調器系統的環境適應性
B、家用空調器系統的環境干擾因素
C、家用空調器系統的控制范圍
D、家用空調器系統的質量指標
B
A

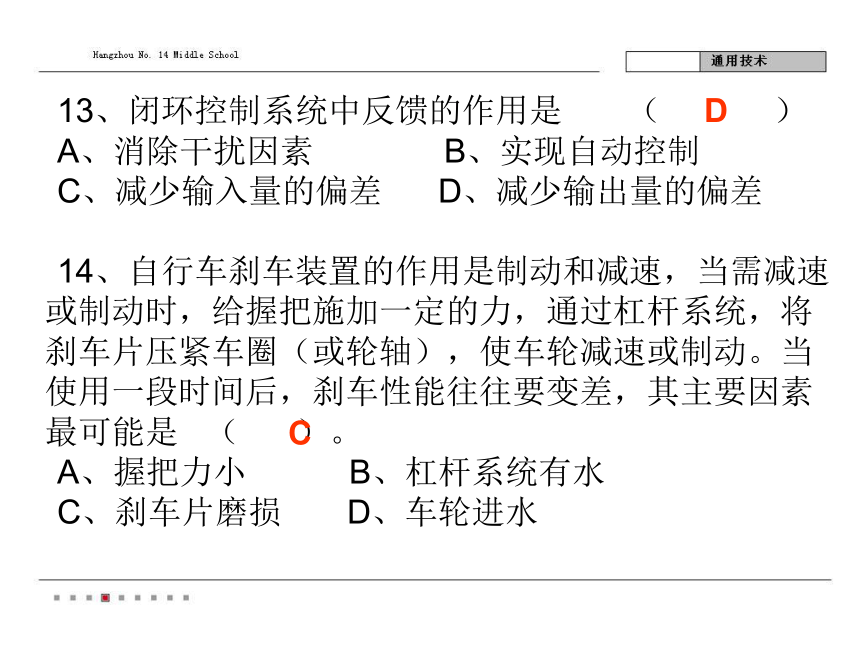

13、閉環控制系統中反饋的作用是 （ ）
A、消除干擾因素 B、實現自動控制
C、減少輸入量的偏差 D、減少輸出量的偏差
14、自行車剎車裝置的作用是制動和減速，當需減速或制動時，給握把施加一定的力，通過杠桿系統，將剎車片壓緊車圈（或輪軸），使車輪減速或制動。當使用一段時間后，剎車性能往往要變差，其主要因素最可能是 （ ）。
A、握把力小 B、杠桿系統有水
C、剎車片磨損 D、車輪進水
D
C
15、電子音樂門鈴系統的被控對象是 ( ）
A、按鈕開關 B、揚聲器
C、音樂聲 D、音樂集成電路
16、水泵抽水控制系統的方框圖如下：
水流量
電機
水泵
水管
接通電源
水管排出水
該控制系統的執行器是：（　　　　　）
A、電機 B、水泵 C、電源 D、水管
B
B
17、閉環控制系統設計的基本要求是( )
①被控量保持穩定 ②控制精度符合要求 ③抗干擾能力強 ④系統的成本低
A、①②③ B、①②④
C、②③④ D、①②③④
A
二、簡答題
18、電視機有時在正常工作時，會突然出現短暫的圖像閃爍或畫面紊亂的情況，請分析出現這種現象的原因可能有哪些，舉兩個例子來說明？
19、自動控制系統都是閉環控制系統嗎？舉例說明。
電視機有時在正常工作時，突然出現短暫的圖像閃爍或畫面紊亂的情況，出現這種現象的原因是電視信號受到了外界磁場信號的干擾。如空調器離電視機很近，日光燈等電器都會導致電視機的圖像出現抖動、波紋等現象。
自動控制系統不一定都是閉環控制，如普通交通路口的紅綠燈自動控制，當根據道路交通流量設定好通行時間間隔后，無需人工控制，紅綠燈的開關與輸出信號無關，所以該系統屬于開環控制。
18、列舉你生活中1個開環控制的例子，說明其控制的過程。
生活中開環控制的應用實例很多，如家用電扇的定時控制，控制過程是人轉動定時開關旋鈕設定時間后，定時器開始工作，當到了設定時間自動關閉電源開關。又如公用扶梯通道的照明燈，當人手觸摸開關后，照明燈亮，延時一定時間后，燈自動關閉。
19、下圖是夏天房間溫度控制系統的方框圖，請回答下列問題。
（1）本控制系統中的控制對象是什么？
（2）本控制系統中的被控量和輸入量是什么？
（3）在該控制系統工作時，打開空調房間的門窗，對 控制系統有什么影響？
答案（1）控制對象：空調房間
（2）輸入量：設定溫度；被控量：房間實際溫度
（3）干擾
20、下圖家用電冰箱溫度控制系統的方框圖，請回答下列問題。
第32題圖
控制裝置論
制冷裝置
電冰箱
電冰箱實際溫度
設定溫度
電冰箱測溫裝置
第20題圖
控制裝置論
制冷裝置
電冰箱
電冰箱實際溫度
設定溫度
電冰箱測溫裝置
控制裝置論
制冷裝置
電冰箱
電冰箱實際溫度
設定溫度
電冰箱測溫裝置
（1）本控制系統中的反饋環節是如何工作的？
（2）本控制系統中的控制對象是什么？被控量和輸入量是什么？
（3）該控制系統工作時，主要的干擾因素有哪些？
三、分析題
21、學校需要設計一個路燈自動控制電路，要求下午6時自動打開，早上7時自動關閉，你認為設計的控制電路應該是開環控制還是閉環控制，為什么？
22、設計一個家用窗簾簡易控制電路。設計要求為天亮時自動開啟；天暗時自動關閉。請畫出控制系統方框圖。
根據設計要求，學校的路燈控制僅與時序有關（要求下午6時自動打開，早上7時自動關閉），而且該系統的輸出量（燈的發光）無需反饋到輸入端。所以設計的控制電路應該是開環控制的定時系統。
家用窗簾簡易控制電路，設計要求為天亮時自動開啟；天暗時自動關閉，所以控制系統應該為開環控制，電動機的正反轉對應窗簾的開啟和關閉，當窗簾開啟或關閉到設定位置時電動機應能停止運轉。控制系統的方框圖為。
