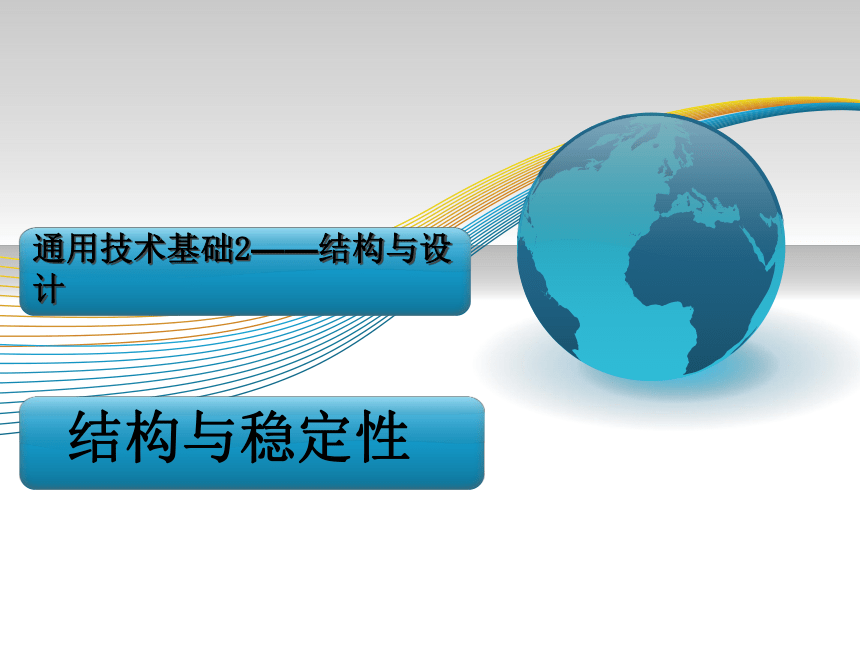

通用技術基礎2——結構與設計
結構與穩定性
通用技術基礎2
什么是結構的穩定性呢？
通用技術基礎2

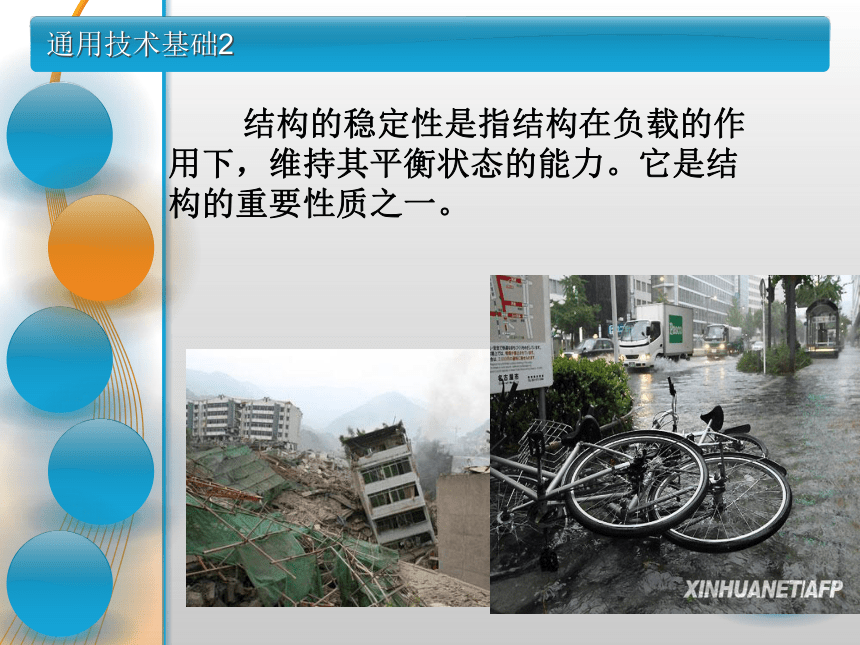

結構的穩定性是指結構在負載的作用下，維持其平衡狀態的能力。它是結構的重要性質之一。
通用技術基礎2

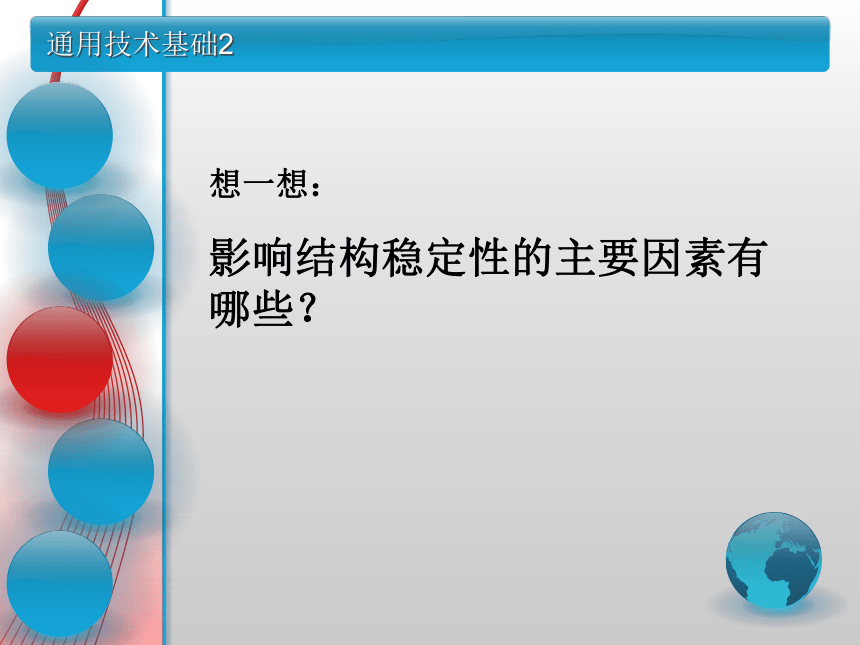

影響結構穩定性的主要因素有哪些？
想一想：
通用技術基礎2
雙層茶幾
獨腳茶幾
試驗一：觀察分析
通用技術基礎2
獨腳茶幾下面是用密度較大的材料做的，雙層茶幾的下層也是用密度較大的材料做成的，目的就是降低茶幾的重心，從而加強結構的穩定性。
結論：
重心位置越低，結構穩定性越強。
通用技術基礎2

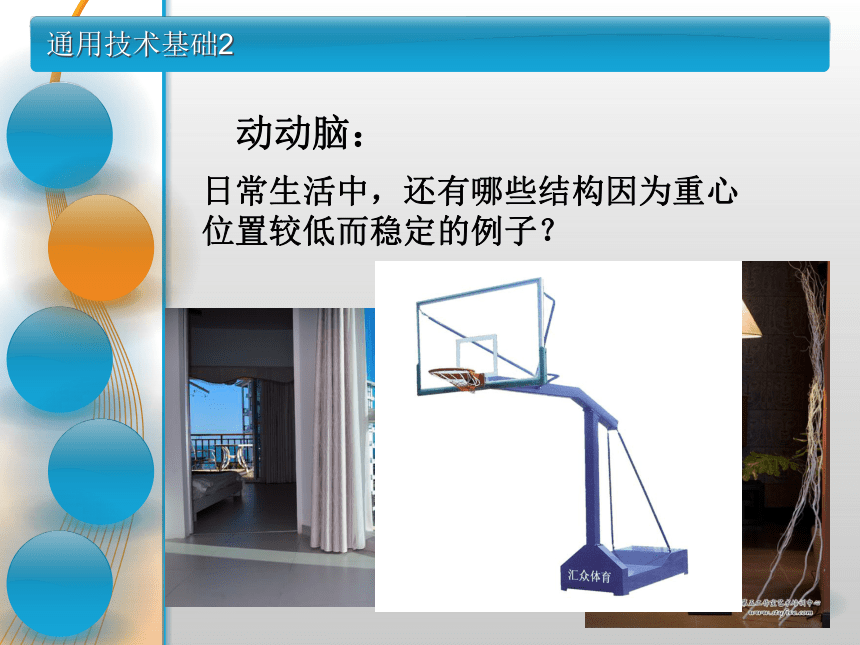

日常生活中，還有哪些結構因為重心位置較低而穩定的例子？
動動腦：
通用技術基礎2
試驗二：
礦泉水瓶正立和倒立兩種狀態下，哪一種狀態物體更穩定？
通用技術基礎2
想一想：
支撐面積與接觸面積一樣嗎？
通用技術基礎2
接觸面積是結構體與地面接觸點的面積之和。
支撐面積是結構體與地面接觸點的連線所圍成的面積。
通用技術基礎2
結論二：
支撐面積越大，穩定性越強，支撐面積越小，穩定性越弱。
接觸面積=支撐面積
/
通用技術基礎2
試驗三：
動動腦:
1.外出攝影時用三腳架支撐而不用四腳架，五腳架
通用技術基礎2
2.A字形階梯為什么載人時能保持穩定？如果沒有梯子中間的橫梁將會怎么樣？
3.臨時擺放的屏風為什么擺成Ｚ字型，而不擺成一字型？
從這些例子你得出了什么結論？
通用技術基礎2
結論：結構穩定性與結構體的形狀有關
通用技術基礎2
影響結構穩定性的因素：
重心的位置
支撐面積的大小
結構的形狀
總結：
通用技術基礎2
能力拓展：
不穩定結構一定沒有好處嗎？
1.在地震多發地區，人們將酒瓶之類的物體倒置在地上，利用這一不穩定的結構實現預報地震的功能 。
2.過去農村地區人們用水桶打水常常要在水桶口的邊緣綁上一重物，水桶到水面時能自動翻倒打水等等。
通用技術基礎2
課后作業：
1.合作探究為什么有些結構看上去傾斜不穩，可實際是穩定的呢？例如：比薩斜塔、傾斜的垃圾桶等 。
2.收集一些建筑物坍塌的
案例，從結構穩定性角度
分析其問題所在。
比薩斜塔
謝 謝！
