第一節 了解流程

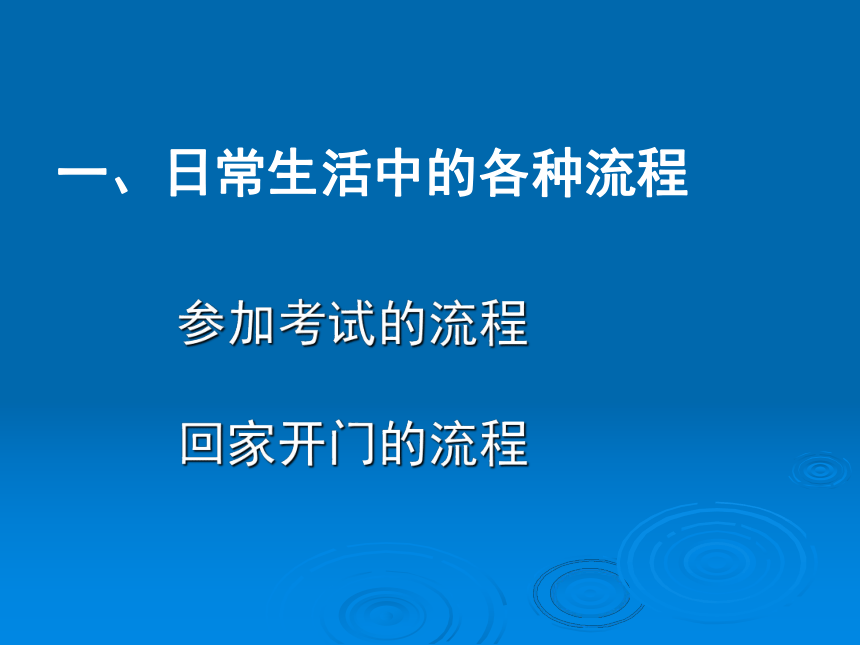

一、日常生活中的各種流程
參加考試的流程
回家開門的流程
參加考試的流程
準備文具
進入試場
領取試卷
開考
交卷
離開試場

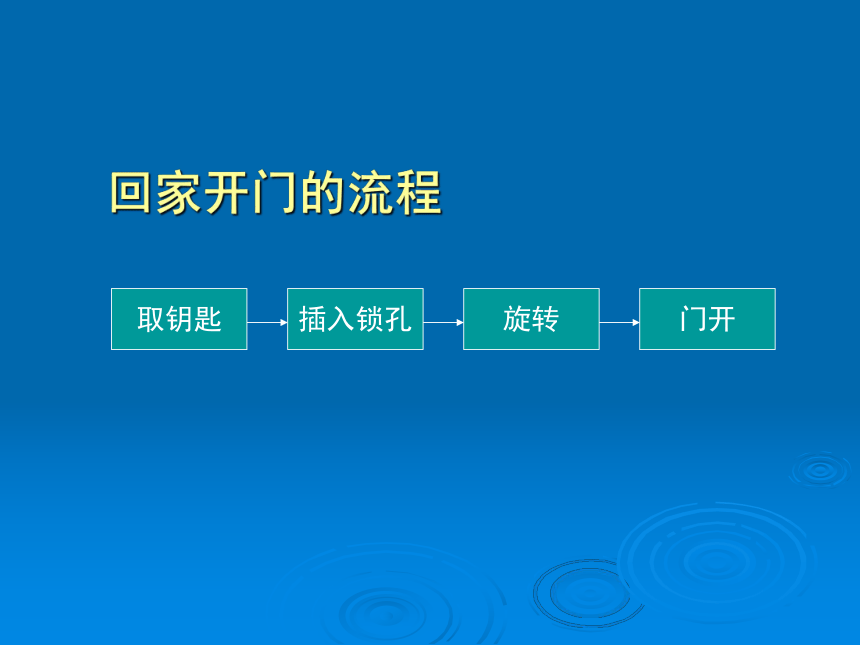

回家開門的流程
取鑰匙
插入鎖孔
旋轉
門開
淘
寶
會
員
買
賣
流
程

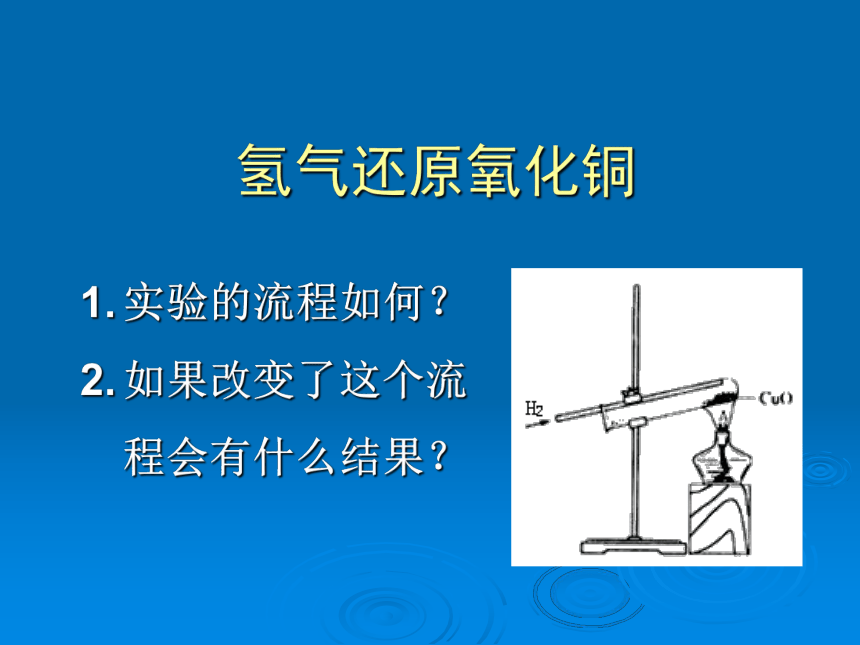

實驗的流程如何？
如果改變了這個流程會有什么結果？
氫氣還原氧化銅

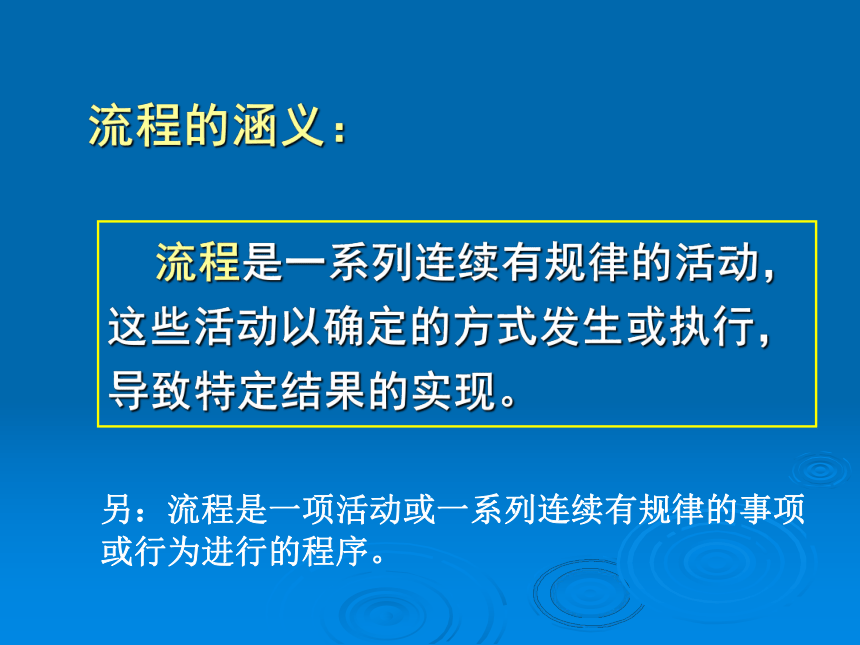

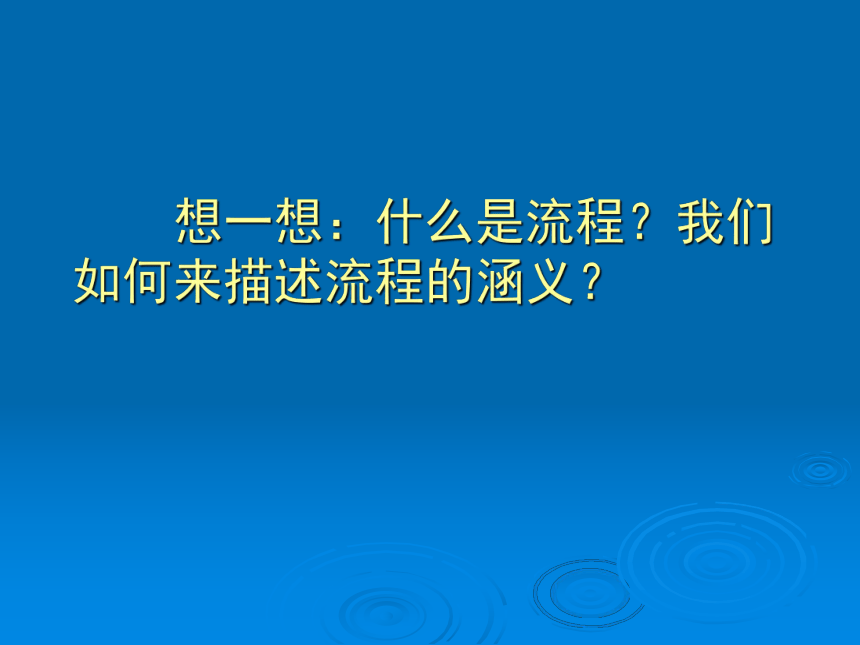

想一想：什么是流程？我們如何來描述流程的涵義？
流程是一系列連續有規律的活動，這些活動以確定的方式發生或執行，導致特定結果的實現。
流程的涵義：
另：流程是一項活動或一系列連續有規律的事項或行為進行的程序。
二、流程的分類
工作流程 工藝流程

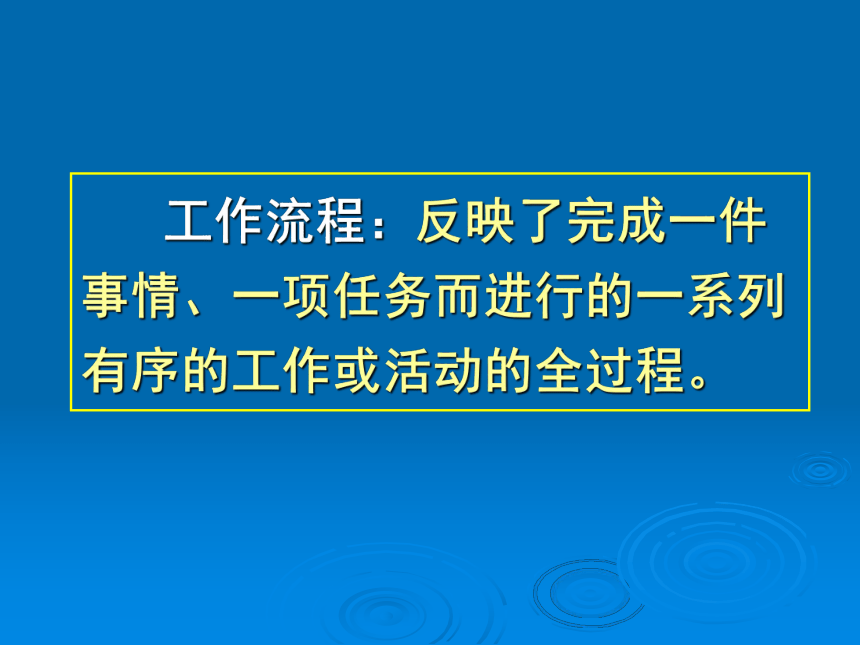

工作流程：反映了完成一件事情、一項任務而進行的一系列有序的工作或活動的全過程。
我們班的元旦聯歡會是如何組織籌辦的？
策劃分工
購置物品
布置場地
安排節目
開聯歡會
結束整理
工藝流程：反映了從原材料投入到成品產出，通過一系列工藝或加工環節，順序地進行生產或制造某種產品的全過程。
動畫片制作工藝流程
任何一種產品的生產都需要經
過從設計到制作的過程，這個過程往往既包括工作流程又含有工藝流程
設計印刷電路板圖的工作流程
設計并繪制原理圖
驗證
設計并繪制PCB圖
校驗
出圖
制作印刷電路板的工藝流程
PCB圖紙、覆銅板
預處理
轉印
后處理
質量檢查
蝕刻
出成品
相同點 不同點
工作
流程 1、一系列連續有規律的活動；
2、以確定的方式發生或執行；
3、導致特定的結果。 一系列人或生產工具的活動過程。
工藝
流程 針對產品的制造過程而言。
小結
1、流程的概念及其涵義；
2、流程的分類。
第二節 流程的組成與描述
一、流程的基本組成
流程的目的是為了實現特定的結果或產品，它反映了完成一項任務、一件事情以及生產、制造某種產品的全過程。流程是由一系列環節（工作、活動、工藝環節或加工環節）所組成的，這些環節相互之間有時序（先后順序），有一定的內在邏輯關系。
（一）流程的基本組成分析
任何流程都包含有具體的環節和時序關系。
時序是時間上的先后順序。
時序有可顛倒的，也有不可顛倒的。
馬上行動：
請列舉生活中時序不可顛倒的事例，并說明理由。
時序不可顛倒的實例 理由
1自行車前輪裝圈上軸
2濃硫酸稀釋
3照片沖洗
4煎雞蛋
5電路故障修理
6電線著火引起火災處理
上鋼絲-編花-上前軸-上外胎-上內胎-上氣門
曝光——顯影——定影——照片
加水-導流-并攪拌倒酸
燒油-倒雞蛋
停電——維修
停電——潑水救火
不可顛倒的時序往往反映了事物或活動的內在規律或機理，我們應尊重和遵循這些規律和機理。
環節的劃分是相對的，環節本身又可以是一個流程，即流程具有層次性。
環節：把完成某個具體目標、組成某項生產或某個活動過程的若干階段或小的過程稱為環節
如某同學上午的活動流程中洗漱這一環節包括刷牙、洗臉等環節，而刷牙又可細分為打水、擠牙膏、刷牙、清洗等環節。
（二）時序和環節的特點
洗衣服
1小時
煮飯
30分鐘
燒菜
40分鐘
吃飯
20分鐘
2小時40分鐘
看報紙
10分鐘
看報紙
10分鐘
洗衣服
1小時
燒菜
40分鐘
煮飯
30分鐘
吃飯
20分鐘
2小時10分鐘
洗衣服
1小時
煮飯
30分鐘
燒菜
40分鐘
吃飯
20分鐘
1小時10分鐘
看報紙
10分鐘
合理安排一天的工作
該例說明了科學合理的流程可以提高生活、工作效率。
二、流程的描述
為了使流程的描述清晰可見，我們一般采用流程圖來表達流程。
流程圖的表達方式是多種多樣的，有最簡方框流程圖、文字表達、表格表達、圖示表達、模型表達、動畫演示等。
（1）方框流程圖。
《技術與設計1》中產品的設計過程就是一個流程。用箭頭表達時序，方框表示某個事項或活動，單項箭頭表示事項或活動的順序關系。
（2）文字表達
（3）表格表達
（4）圖示表達
（5）模型表達
（6）動畫演示
神舟六號發射：
逃逸塔分離
火箭點火
助推器分離
火箭一二級分離
整流罩脫離
進入預定軌道
從以上流程圖可以看出，有的用箭頭表達時序，有的用數字序號表達時序，有的還用時間表達時序。流程圖中的序號或方框反映了環節、時序的具體情況。
在編制計算機程序時，經常要用程序流程圖來表示算法，流程圖中的方框、菱形框表示一定的環節，箭頭表示程序流動的方向。
右圖是一男子乒乓球單打比賽程序的結構圖，共有16各代表隊，采取單淘汰制決出冠軍，請你劃出環節。
馬上行動：
我們可以看成有如下環節：八分之一淘汰賽、四分之一淘汰賽、半決賽、決賽。共四個環節。
八分之
一淘汰賽
四分之
一淘汰賽
半決賽
決賽
用適當的流程表達方式，描述你所理解的下列活動的流程。
思考：
1）郵遞一封信件給遠方的朋友，信件從遞出到對方收到的過程。
2）為家里購置的房屋進行室內裝修的過程。
3）自己動手做壁掛式簡易書架的過程。
1）郵遞一封信件給遠方的朋友，信件從遞出到對方收到的過程。
2）為家里購置的房屋進行室內裝修的過程。
提示：
（1）地板鋪設；
（2）油漆木制家具等；
（3）浴缸、抽水馬桶的安裝，地磚、墻磚的鋪設；
（4）粉刷墻面；
（5）水電管線（網線、電話線、電視信號線、電線、開關插座等）的安裝。
水電管線安裝
浴缸地磚鋪設
粉刷墻面
油漆家具
地板鋪設
3）自己動手做壁掛式簡易書架的過程。
畫線
下料
鋸割鉆孔
組裝
