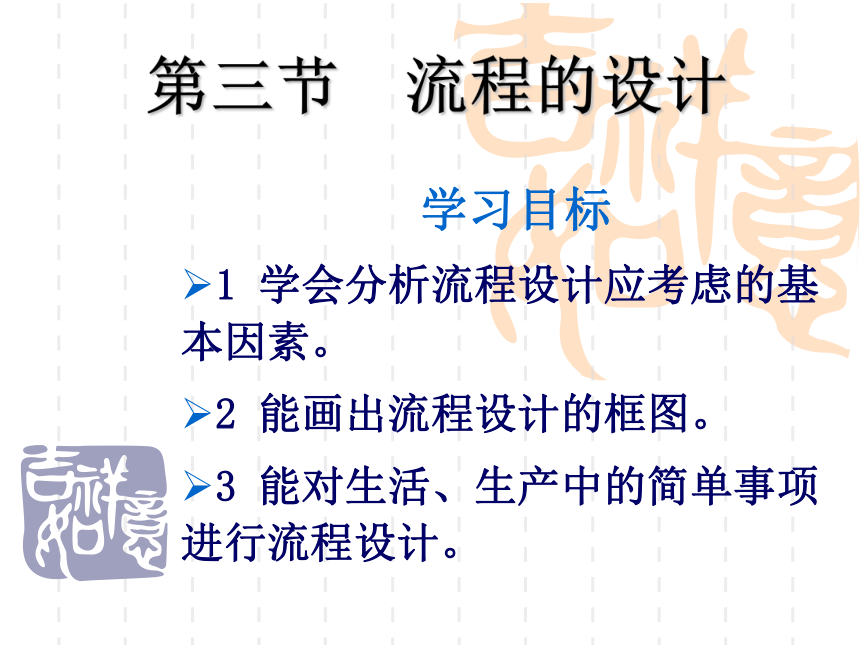

第三節 流程的設計
學習目標
1 學會分析流程設計應考慮的基本因素。
2 能畫出流程設計的框圖。
3 能對生活、生產中的簡單事項進行流程設計。
*

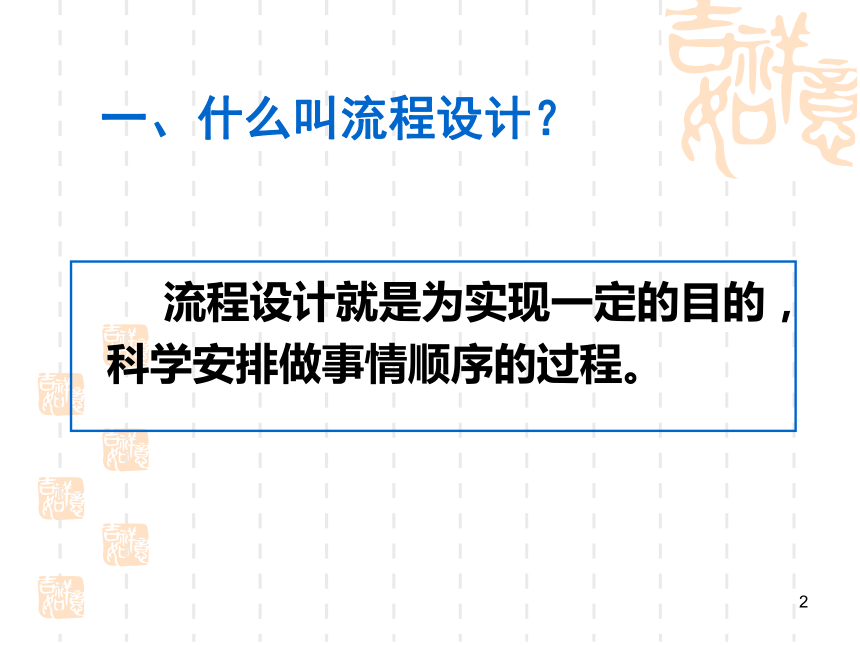

流程設計就是為實現一定的目的，科學安排做事情順序的過程。
一、什么叫流程設計？
*
指導人們的工作和生活、有效地組織生產。

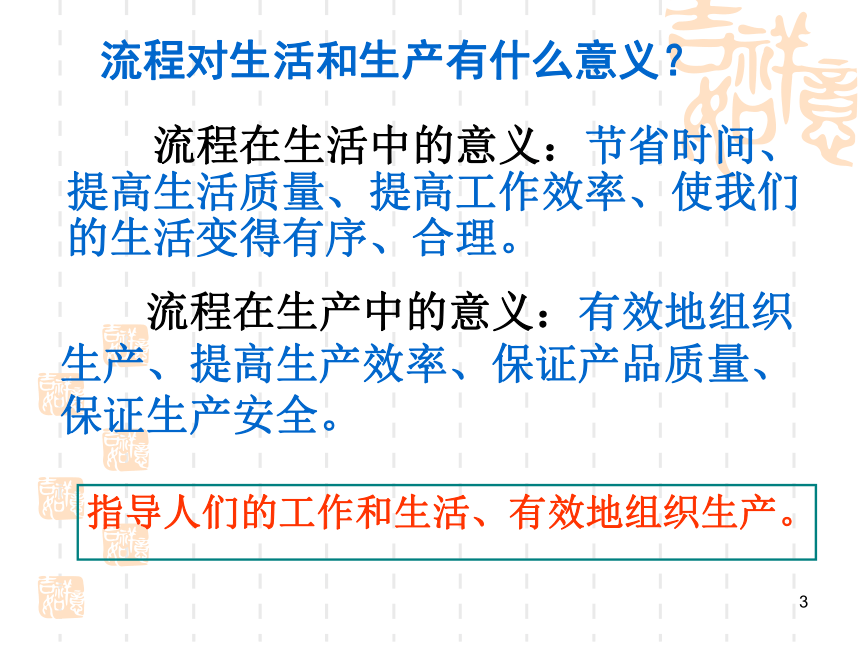

流程在生產中的意義：有效地組織生產、提高生產效率、保證產品質量、保證生產安全。
流程在生活中的意義：節省時間、提高生活質量、提高工作效率、使我們的生活變得有序、合理。
流程對生活和生產有什么意義？
*
二、流程設計應考慮的基本因素

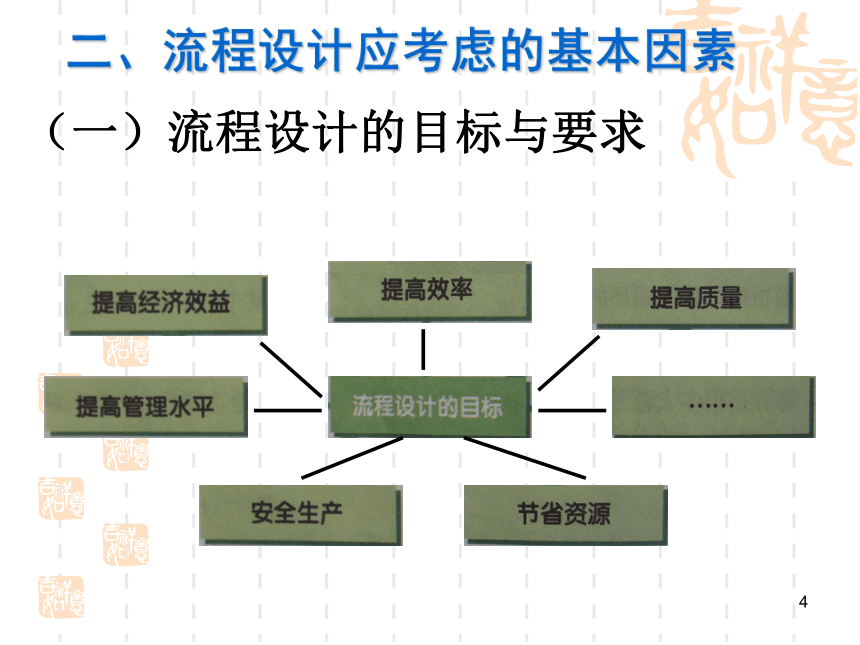

（一）流程設計的目標與要求
*
二、流程設計應考慮的基本因素

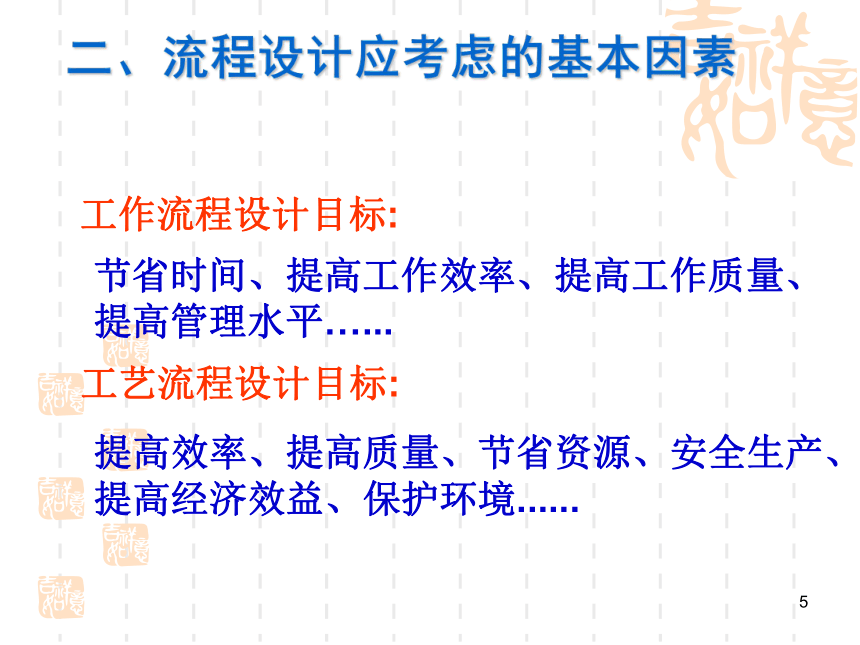

節省時間、提高工作效率、提高工作質量、提高管理水平…...
提高效率、提高質量、節省資源、安全生產、提高經濟效益、保護環境......
工作流程設計目標:
工藝流程設計目標:
*

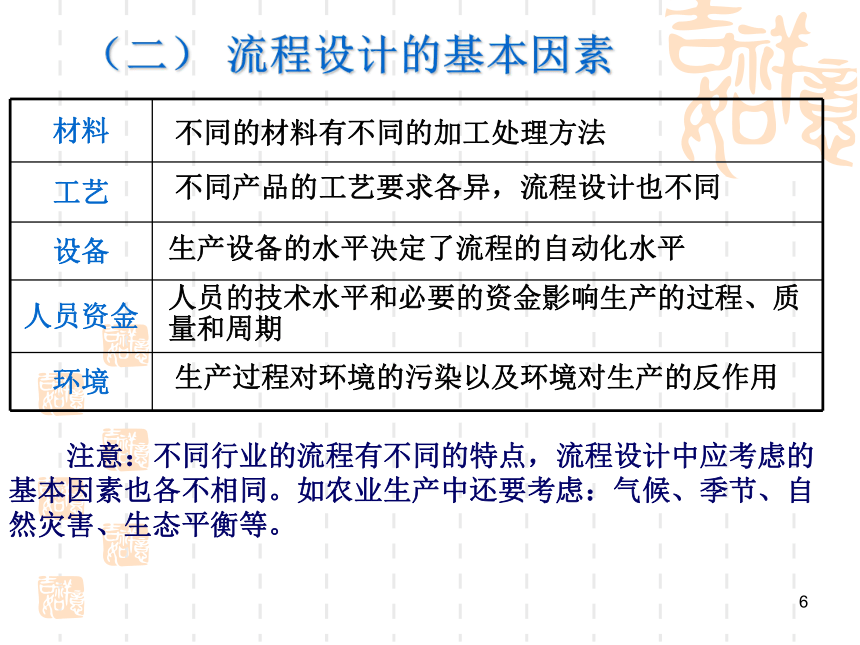

（二） 流程設計的基本因素
材料
工藝
設備
人員資金
環境
不同的材料有不同的加工處理方法
不同產品的工藝要求各異，流程設計也不同
生產設備的水平?jīng)Q定了流程的自動化水平
人員的技術水平和必要的資金影響生產的過程、質量和周期
生產過程對環境的污染以及環境對生產的反作用
注意：不同行業的流程有不同的特點，流程設計中應考慮的基本因素也各不相同。如農業生產中還要考慮：氣候、季節、自然災害、生態平衡等。
*

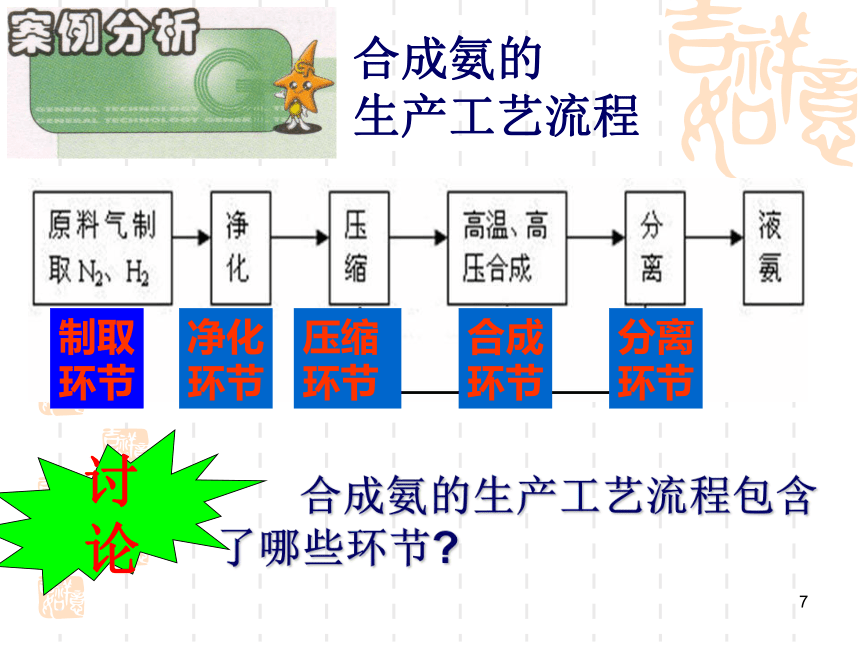

合成氨的
生產工藝流程
合成氨的生產工藝流程包含了哪些環節
討論
制取
環節
壓縮
環節
合成
環節
分離
環節
凈化
環節
*

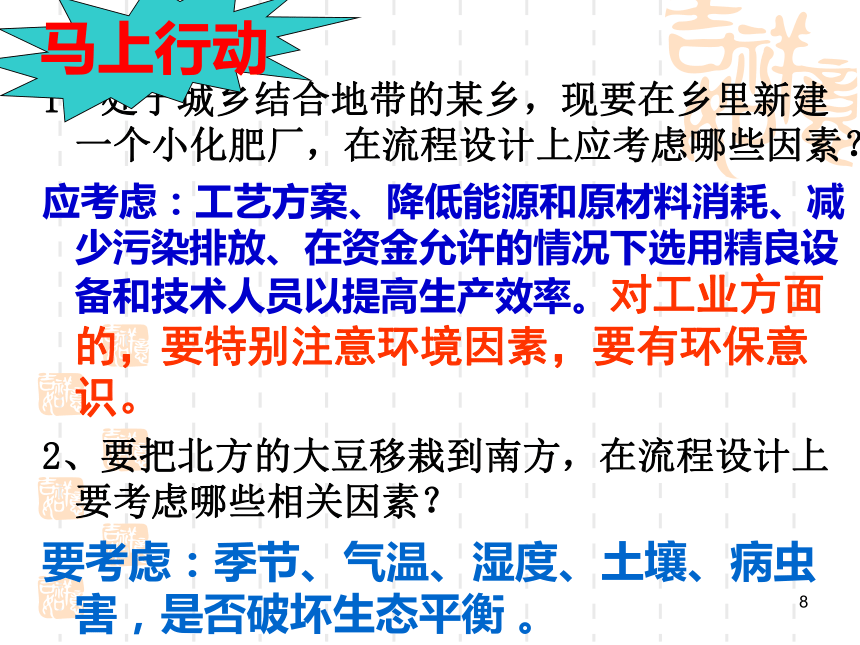

1、處于城鄉結合地帶的某鄉，現要在鄉里新建一個小化肥廠，在流程設計上應考慮哪些因素？
應考慮：工藝方案、降低能源和原材料消耗、減少污染排放、在資金允許的情況下選用精良設備和技術人員以提高生產效率。對工業方面的，要特別注意環境因素，要有環保意識。
2、要把北方的大豆移栽到南方，在流程設計上要考慮哪些相關因素？
要考慮：季節、氣溫、濕度、土壤、病蟲害，是否破壞生態平衡 。
馬上行動
*

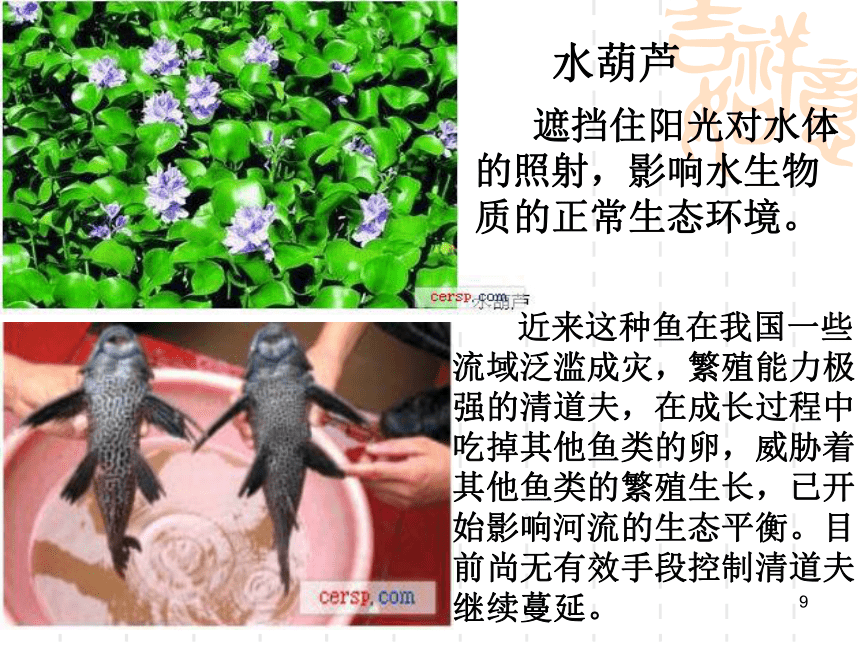

水葫蘆
遮擋住陽光對水體的照射，影響水生物質的正常生態環境。
近來這種魚在我國一些流域泛濫成災，繁殖能力極強的清道夫，在成長過程中吃掉其他魚類的卵，威脅著其他魚類的繁殖生長，已開始影響河流的生態平衡。目前尚無有效手段控制清道夫繼續蔓延。
*

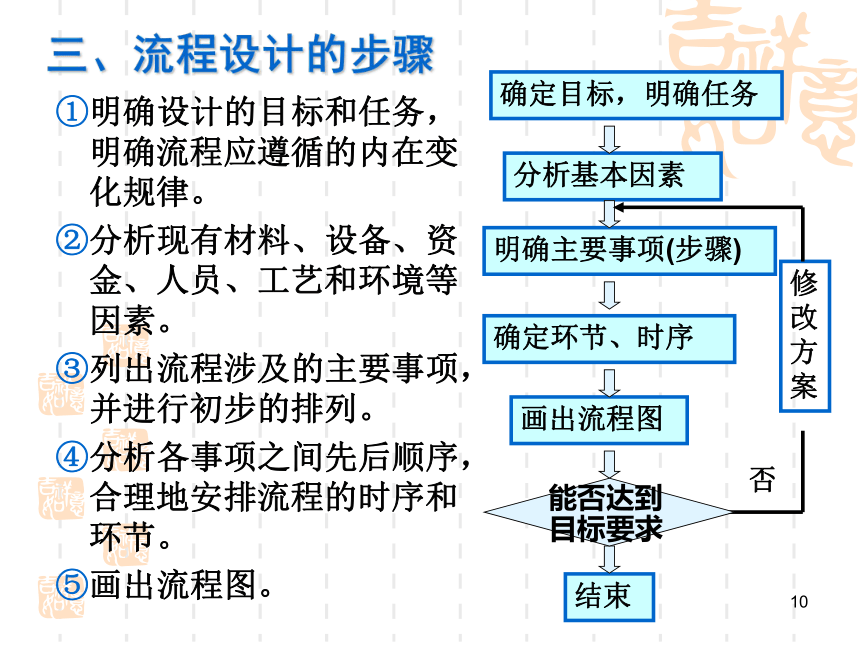

三、流程設計的步驟
明確設計的目標和任務，明確流程應遵循的內在變化規律。
分析現有材料、設備、資金、人員、工藝和環境等因素。
列出流程涉及的主要事項，并進行初步的排列。
分析各事項之間先后順序，合理地安排流程的時序和環節。
畫出流程圖。
確定目標，明確任務
分析基本因素
明確主要事項(步驟)
確定環節、時序
畫出流程圖
結束
修改方案
否
能否達到目標要求
*
小鐵錘的加工流程設計 (手工制作)
四、流程設計舉例
1.確定目標，明確任務：制作小鐵錘。
2.分析基本因素：設備、材料、加工方法、熱處理。

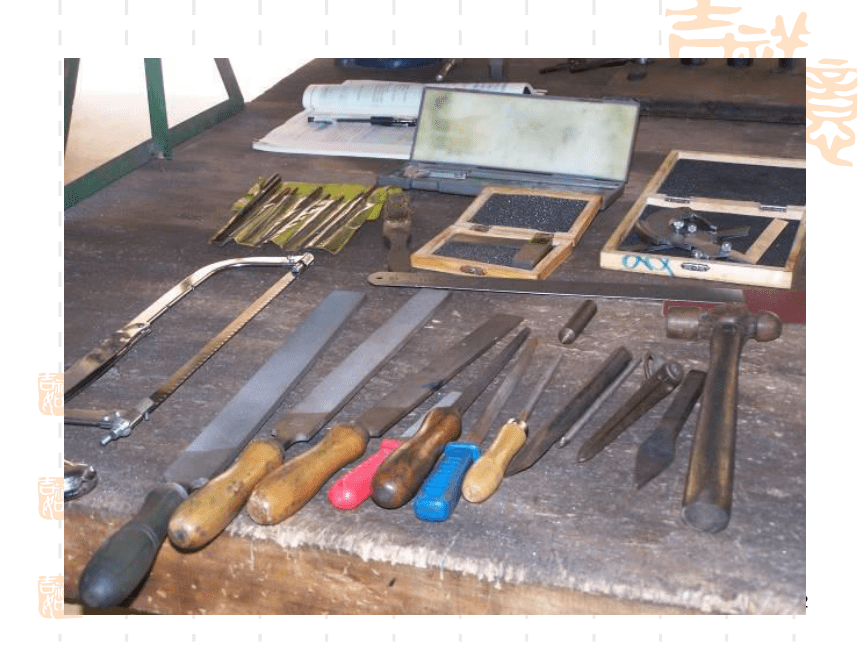

設備：常用的金工工具、臺鉆、砂輪機、熱處理設備等；
材料：45號鋼和q235棒料；
工藝：采用手工加工、鐵鋸下料、錘頭部分的加工用銼刀銼平面、臺鉆鉆孔、手工攻絲、錘柄部分的圓頭有砂輪機磨削、螺紋用板牙套絲;
熱處理：淬火。
4.劃分環節，確定時序，畫出加工流程圖：
下料
劃線
鋸削
銼削
劃螺孔
中心線
鉆孔
攻絲
倒角
淬火
電鍍
錘頭的加工流程
錘柄的加工流程
下料
磨削
圓頭
板牙
套絲
電鍍
3 明確主要事項(步驟)：制作錘頭、柄、裝配。
*
*
下料
*
劃線
*
鋸削
*
銼削
*
劃螺孔中心線
*
鉆孔
用洋沖打眼
*
攻絲
*
倒
角
*
淬火
*
一個產品的生產流程設計一般由材料準備環節、加工環節、組裝環節、質量檢查環節組成。
*
加工零件的基本流程：
工藝技術員根據圖紙編寫加工工藝卡（流程卡：注明了工序和每道工序的技術要求）。
工藝卡與零件圖紙一起發到各工種的工人手中，工人按圖紙和工藝卡上的技術要求進行加工。
質量檢查員按照圖紙和工藝卡的技術要求進行檢查，發現加工質量不合格的根據情況作出處理，或者返工，或者報廢。
工藝編寫流程
零件加工流程
質量檢查流程
*
*
一、流程改進的目的
在流程的設計和實施過程中，經常需要進行不斷的修改和完善，
為了滿足人們物質和精神生活的需要，提高生產效率、產品質量和經濟效益。
第四節 流程的改進設計
*
1、分析流程的現狀
先了解流程各個環節的意義和作用，以及前后順序關系，然后分析與流程有關的各種因素（如環境、設備、資源、工藝條件等）
2、確定改進的目標和要求
提高工作效率、降低成本、降低勞動強度、節約能耗、減少環境污染、保證安全生產等。
3、流程優化的條件
設備材料和工藝水平的提高；
對流程內在機理的進一步研究。
二、流程改進的步驟與方法
*
5、流程優化的分類
工期優化、工藝優化、成本優化、技術優化、質量優化等。
4、確定改進的方案
（1）對環節進行改進
（2）對時序進行調整改進
（3）對環節和時序都進行調整改進
1、工期優化
①
③
②
④
⑤
⑥
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
2小時
組裝
①
③
②
④
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
優化方案A
2小時
組裝
通過分析各個環節之間的關系，在人手（3人）足夠的情況下，將串行環節改為并行環節，進行工期優化，周期縮短7小時。
③
②
④
買電器元件
2小時
2小時
焊底座
1小時
4小時
做燈罩
調試
2小時
組裝
通過分析各個環節之間的關系，在人手（2人）足夠的情況下，將串行環節改為并行環節，進行工期優化，周期變縮短7小時。
⑤
①
優化方案B
2、成本優化
A
D
C
B
11km
10km
13km
14km
12km
15km
9km
18km
配送線路圖
配送線路的方案與路程
方案 線路 路程
1 ABCDA 51
2 ABDCA 46
3 ACBDA 59
4 ACDBA 47
5 ADCBA 51
6 ADBCA 58
*
3、技術優化
填單
報數
記賬
付款
付款
存單
記賬
顧客手工填寫取款單,連同儲蓄折一并遞入柜臺
記賬員查賬、記賬并做憑單
憑單入柜保存
付款員付款，返回儲蓄折
顧客向工作人員報款取數額，并遞入儲蓄折
工作人員利用計算機，執行查賬、記賬、做憑單并保存賬戶數據的任務
由同一位工作人員付款，返回儲蓄折
*
板 書
一、流程設計
為實現一定的目的，科學地安排順序的過程。
二、考慮的因素：
1、目標和要求：
2、基本要素：材料、工藝、設備、人員、資金、環境六要素
三、設計步驟：
（1）、定目標，明任務
（2）、分析因素
（3）、明事項 （4）、定時序，分環節
（５）、畫流程圖
生活：提高工作效率，質量。
生產：提高質量、效益、管理水平。
