第二部分通用技術（共35分）
―、選擇題（本大題共10小題，每小題2分，共20分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
1.今年6月23日，隨著長征三號把最后一顆組網衛星送入軌道，我國北斗系統完成全球組網。關于北斗衛星導航技術，下列說法中不恰當的是
A.已廣泛進入中國大眾消費和民生領域，影響著人們的生產生活方式
B.為全球用戶提供高精度的定位、導航等服務，體現了技術的目的性
C.核心技術由400多家參建單位共同研發，體現了技術的綜合性
D.在移動通信覆蓋不到的區域，能通過北斗終端發送短報文，體現了技術的創新性
2.如圖所示是復興號列車上的座位指示燈，能根據車票的出售信息顯示不同顏色。從人機關系的角度分析，該設計主要考慮了
A.信息的交互
B.特殊人群的需求
C.人的靜態尺寸
D.安全目標
3.圖a為一款防疫機器人，可在百米范圍內進行人像識別，20米范圍內檢測人的體溫，既減輕了檢測人員的工作強度，又避免了交叉感染。圖b為該機器人的分析評價圖，下列說法中不正確的是
A.功能多
B.適用場合較廣
C.維護費用較高
D.是對設計成果的評價

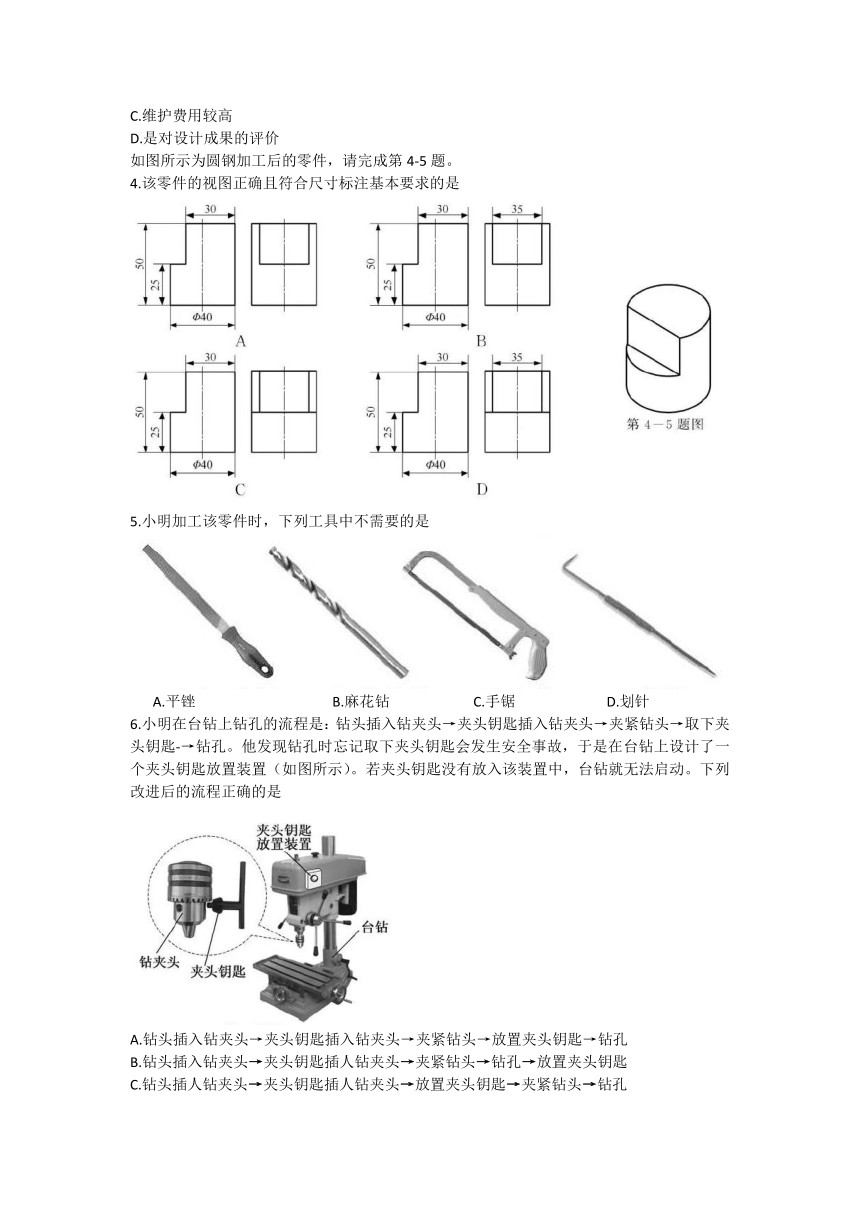

如圖所示為圓鋼加工后的零件，請完成第4-5題。
4.該零件的視圖正確且符合尺寸標注基本要求的是?
5.小明加工該零件時，下列工具中不需要的是
A.平銼
B.麻花鉆
C.手鋸
D.劃針
6.小明在臺鉆上鉆孔的流程是：鉆頭插入鉆夾頭→夾頭鑰匙插入鉆夾頭→夾緊鉆頭→取下夾頭鑰匙-→鉆孔。他發現鉆孔時忘記取下夾頭鑰匙會發生安全事故，于是在臺鉆上設計了一個夾頭鑰匙放置裝置（如圖所示）。若夾頭鑰匙沒有放入該裝置中，臺鉆就無法啟動。下列改進后的流程正確的是
A.鉆頭插入鉆夾頭→夾頭鑰匙插入鉆夾頭→夾緊鉆頭→放置夾頭鑰匙→鉆孔
B.鉆頭插入鉆夾頭→夾頭鑰匙插人鉆夾頭→夾緊鉆頭→鉆孔→放置夾頭鑰匙
C.鉆頭插人鉆夾頭→夾頭鑰匙插人鉆夾頭→放置夾頭鑰匙→夾緊鉆頭→鉆孔
D.鉆頭插人鉆夾頭→夾緊鉆頭→夾頭鑰匙插人鉆夾頭→放置夾頭鑰匙→鉆孔

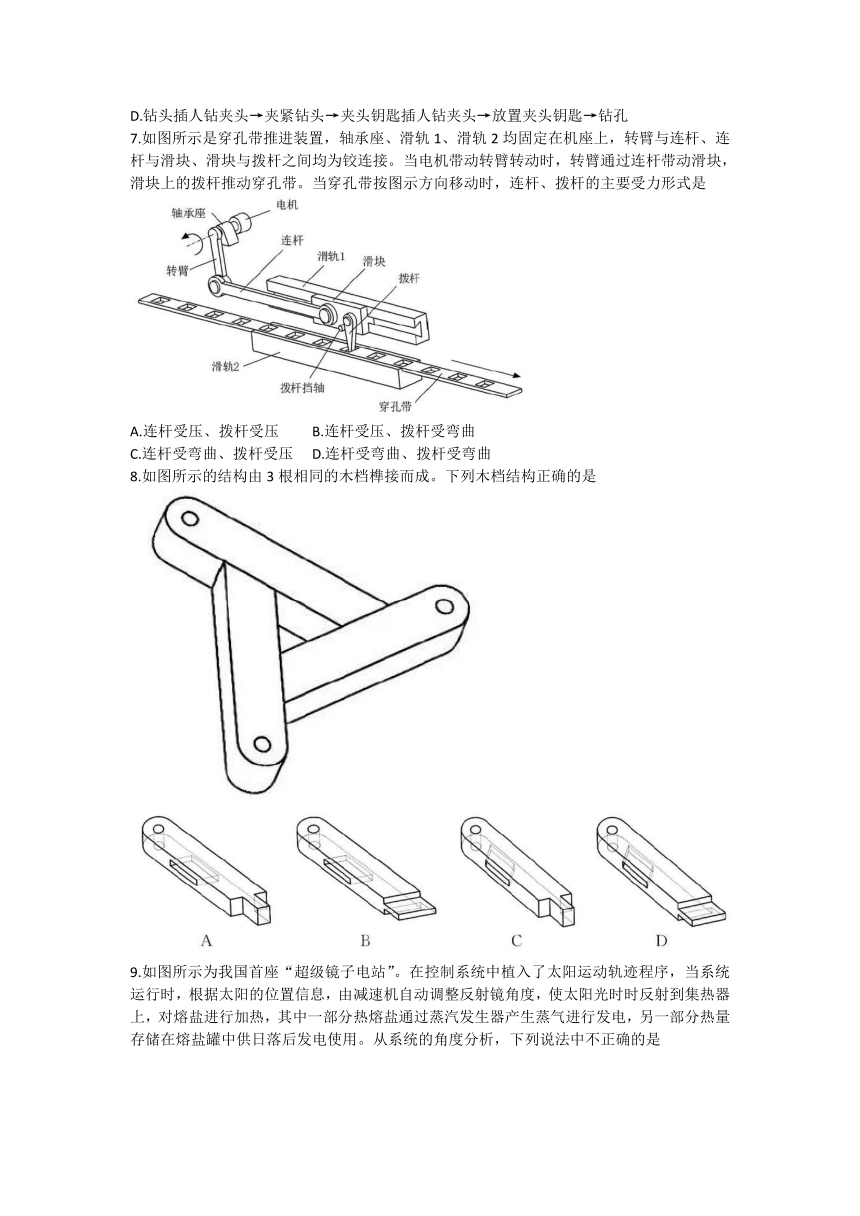

7.如圖所示是穿孔帶推進裝置，軸承座、滑軌1、滑軌2均固定在機座上，轉臂與連桿、連桿與滑塊、滑塊與撥桿之間均為鉸連接。當電機帶動轉臂轉動時，轉臂通過連桿帶動滑塊，滑塊上的撥桿推動穿孔帶。當穿孔帶按圖示方向移動時，連桿、撥桿的主要受力形式是
A.連桿受壓、撥桿受壓
B.連桿受壓、撥桿受彎曲
C.連桿受彎曲、撥桿受壓
D.連桿受彎曲、撥桿受彎曲
8.如圖所示的結構由3根相同的木檔榫接而成。下列木檔結構正確的是
9.如圖所示為我國首座“超級鏡子電站”。在控制系統中植入了太陽運動軌跡程序，當系統運行時，根據太陽的位置信息，由減速機自動調整反射鏡角度，使太陽光時時反射到集熱器上，對熔鹽進行加熱，其中一部分熱熔鹽通過蒸汽發生器產生蒸氣進行發電，另一部分熱量存儲在熔鹽罐中供日落后發電使用。從系統的角度分析，下列說法中不正確的是
A.能經受風沙、冰雹等極端天氣有較好的環境適應性
B.部分反射鏡損壞，集熱器吸收到的能量減少，體現了系統的整體性
C.太陽的位置改變，反射鏡角度跟隨改變，體現了系統的相關性
D.工程師經過大量數據測定和科學計算，將太陽運動軌跡程序植入控制系統，體現了系統分析的科學性原則
10.某游泳池水位控制系統的控制過程為：水位傳感器檢測游泳池的實際水位，并將信號返回到輸入端與設定水位進行比較，當實際水位低于設定水位時，控制器發出指令打開進水閥門；當實際水位達到設定水位時，控制器發出指令關閉進水閥門。下列說法中不正確的是
A.該控制方式是閉環控制B.設定水位發生變化是干擾因素
C.被控對象是游泳池D.執行器是進水閥門
二、非選擇題（本大題共2小題，第11小題6分，第12小題9分，共15分）
11.如圖所示是一款落地風扇，其裝配需要以下環節：A.把橡膠腳墊套到前、后支架上；B.安裝橫桿；C.安裝連接塊；D.安裝限位塊；E.把轉頁扇安裝到支架上；F.把固定塊安裝到轉頁扇上。請分析落地風扇的結構，回答以下問題：
(1)合理的裝配流程為：F→A→
▲
→
▲
→
▲
→
▲
請在“
▲
”處填入裝配環節的序號）；
(2)為方便調整轉頁扇在支架上的高度并固定，以下適合用于固定塊和支架之間的連接件
是
▲
(在下列選項中選擇合適的選項，將序號填入“
▲
”處）；
(3)分析橡膠腳墊的作用，其中不正確的是
▲
(在A.提高穩定性；B.減小振動；C.防止打滑；D.增加強度中選擇合適的選項，將序號填人“
▲
”處）。
12.小明從有關資料上獲悉，工程師在建造摩天大樓時，會在摩天大樓恰當的位置懸掛一個防風阻尼器，以抵消風吹引起的晃動。小明為了探究其中的原理，用如圖所示的木制房模、彈簧片（4塊）、木底板、小球等組合成試驗裝置，用于模擬受到風吹后的晃動情況。現需要設計連接件，要求如下：
A.彈簧片一端通過連接件固定在房模的底面上，另一端通過連接件固定在木底板的上表面；
B.房模靜止時保持豎直，受風力后能晃動；
C.材料選用2mm厚的鋼板，其他零件自選。
請根據描述和設計要求完成以下任務：
(1)現要從鋼板上鋸下一塊用于制作連接件。下列鋸割操作不合理是
▲
(在下列選項中選擇合適的選項，將序號填人“
▲
”處）；
A.安裝鋸條時，鋸齒朝前
B.左手緊握鋼板，右手鋸割
C.推鋸加壓，回拉不加壓
D.鋸程要長
(2)畫出連接件的設計草圖（相同的只需畫一個），必要時可用文字說明；
(3)在設計草圖上標注主要尺寸；
(4)小明的試驗方案如下：
①不懸掛小球，選擇一個風扇檔位，對準房模，間歇性吹風，觀察和記錄房模的晃動情況；
②同一小球懸掛于不同高度，選擇與①相同的風扇檔位，對準房模，間歇性吹風，觀察和記錄房模的晃動情況；
③換一個直徑相同質量不同的小球，再接著同②步驟做相同試驗。
不是上述試驗目的是
▲
(在下列選項中選擇合適的選項，將序號填入“
▲
”處）；
A.察房模晃動情況與小球質量是否有關
B.觀察房模晃動情況與小球懸掛高度是否有關
C.觀察房模晃動情況與房模的質量是否有關
(5)上述采用的試驗方法屬于
▲
(在下列選項中選擇合適的選項，將序號填入“
▲
”處）。
A.虛擬試驗法B.模擬試驗法C.強化試驗法
參考答案：
題號12345678910
答案CACABABDCB
二、非選擇題（本大題共2小題，第小題6分、第12小題9分，共15分）
11.(共6分）
(1)C；B；E；D；
(2)B；(3)D
12.(共9分)
(1)B；
(2)略；
(3)略；
(4)C；
(5)B
