結構與強度

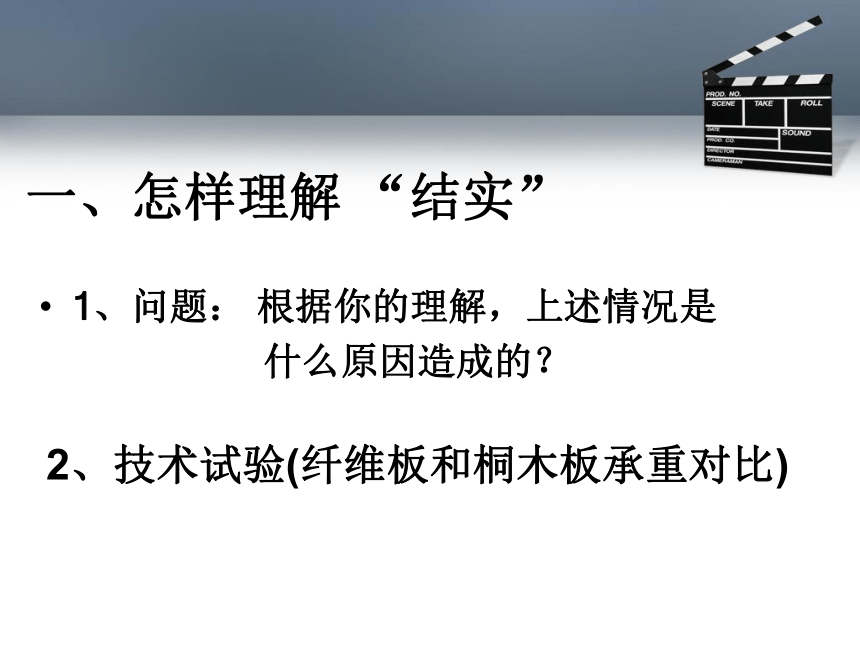

一、怎樣理解 “結實”
1、問題： 根據你的理解，上述情況是
什么原因造成的？
2、技術試驗(纖維板和桐木板承重對比)

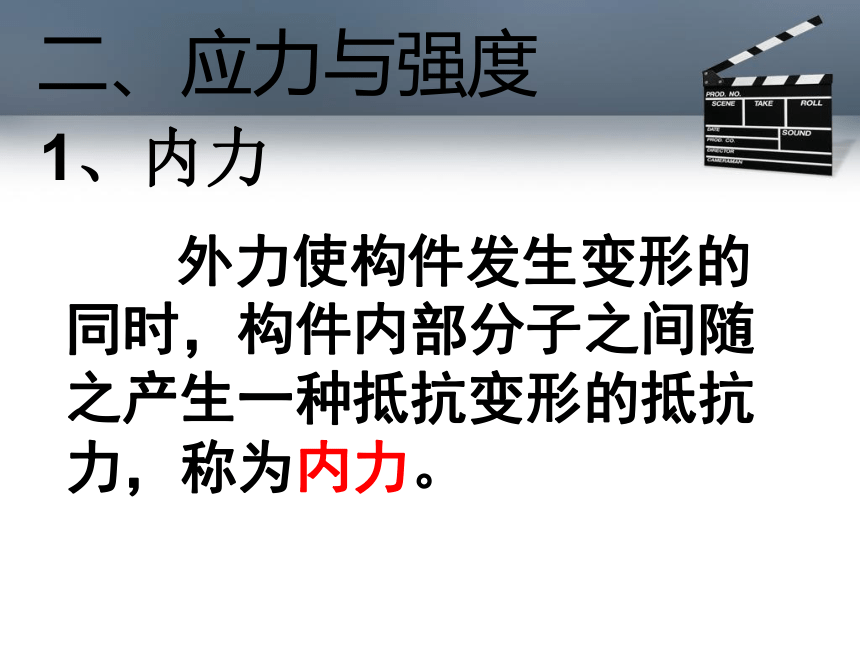

外力使構件發生變形的同時，構件內部分子之間隨之產生一種抵抗變形的抵抗力，稱為內力。
1、內力
二、應力與強度
外力
內力
P
N

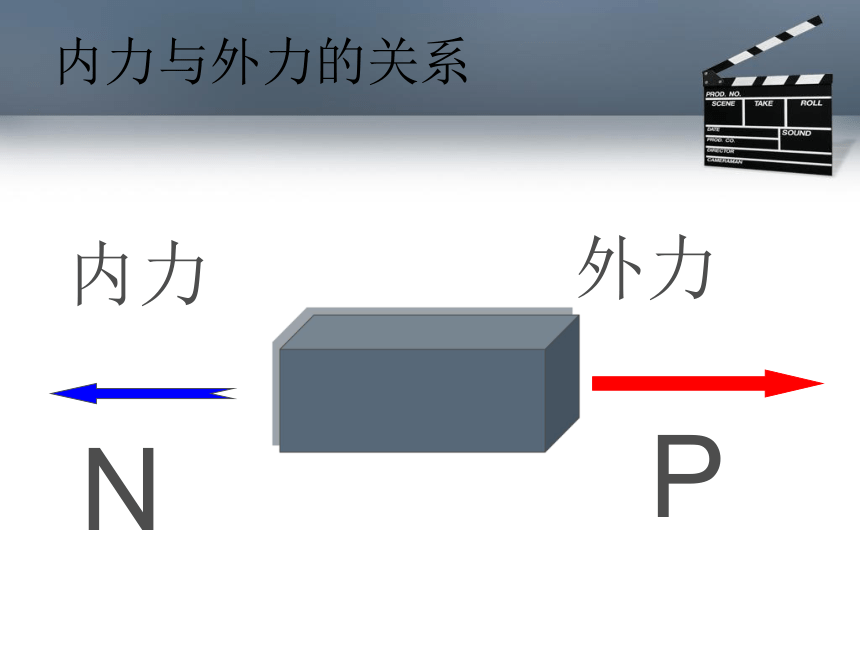

內力與外力的關系
外力
內力
N
P

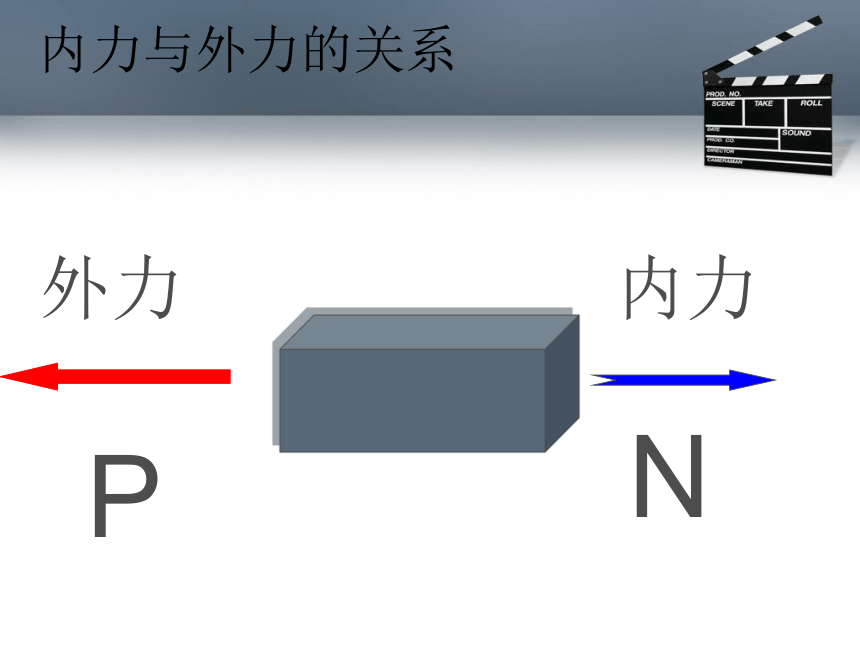

內力與外力的關系

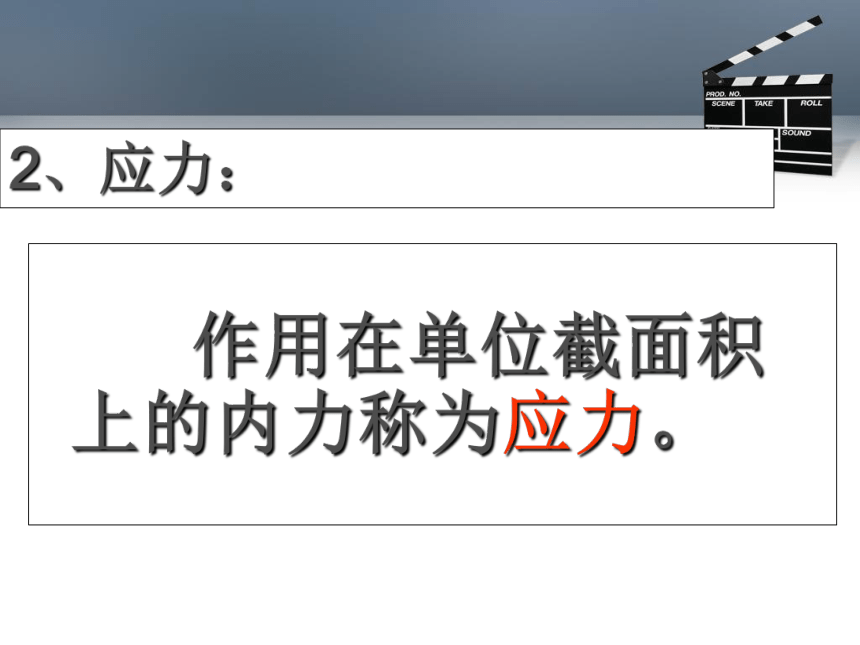

2、應力：
作用在單位截面積上的內力稱為應力。
應力計算公式：
σ＝N / S
單位 :
內力N （ N ）
橫截面積S（mm2 或cm2 ）
應力σ（ N/ mm2或N/ cm2）
分析: σ的大小與N、S有關,
S不變時, N 越大,σ越大,構件變形越大,
可見：σ可以表示構件形變的大小。
N不變時，S越大,σ越小，構件的形變就越小，構件就越結實。
試解釋：運用應力，解釋粗繩比細繩
“結實”的問題。
應用公式計算：
P26圖1-43中花桿支柱最粗處的直徑為3cm，最細處的直徑為最粗處的一半，外力沖擊所產生的內力為30N，試計算支柱上的最大應力為多少？
解：最大應力發生在最細處，最大應力為內力和最細處的橫截面積之比：
σ＝N/S
＝ 30/π(3/2/2)2N/cm2
＝16.98N/cm2
⑴ 定義：物體結構抵抗變形的能力叫
強度。
⑵ 表示：用應力來衡量、表示強度， 即科學又確切。
3、強度：
三、影響強度的因素
試驗一：
將同樣的紙張折疊成可伸縮的形狀和卷成管狀
結論：
形狀——結構的形狀略有改變，強度就會改變。包括結構外部形狀與結構的構件截面形狀。
試驗二：
用手捏下列杯子，誰容易變形？
結論：
材料——形狀相同，
材料不同，
強度就不同。
試驗三：
比較一下榫接和釘接的木椅，哪個比較穩固
結論：
材料的連接方式——不同的連接方式，受力傳遞方式和效果不一樣，結構的強度也不同。
結構的連接通常有以下兩類：
鉸連接 剛連接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
輪子
軸承
合頁
剛連接：被連接的構件在連接處不能相對
移動，也不能相對轉動，具體有
榫接、膠接、焊接等。
膠接
榫接
榫接
釘接
連接方式
螺栓連接
膠粘
連接方式
小結
一、應力與強度
σ＝N / S
二、影響結構強度的三因素：
結構的形狀、結構的材料與連接方式
