第一節
認識結構
Structure
長春教育實踐基地 何宸宇
Structure
自然界中
物體的結構
什么是結構
人類創造
物體的結構
事物的各個組成部分之間的有序搭配和排列
社會領域
中的結構
人員結構、
文章的結構
一、了解結構

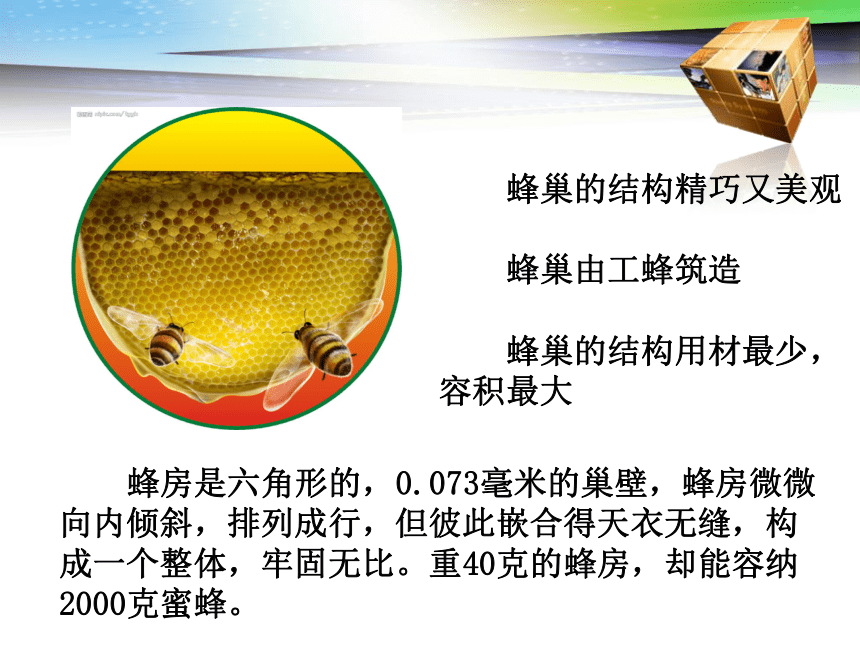

蜂巢由工蜂筑造
蜂巢的結構用材最少，容積最大
蜂房是六角形的，0.073毫米的巢壁，蜂房微微向內傾斜，排列成行，但彼此嵌合得天衣無縫，構成一個整體，牢固無比。重40克的蜂房，卻能容納2000克蜜蜂。
蜂巢的結構精巧又美觀

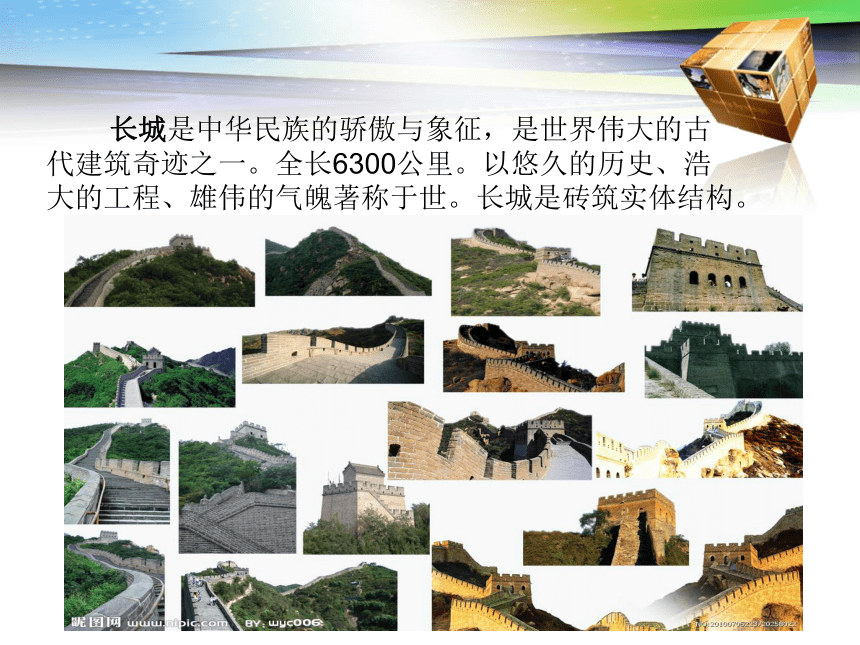

長城是中華民族的驕傲與象征，是世界偉大的古代建筑奇跡之一。全長6300公里。以悠久的歷史、浩大的工程、雄偉的氣魄著稱于世。長城是磚筑實體結構。

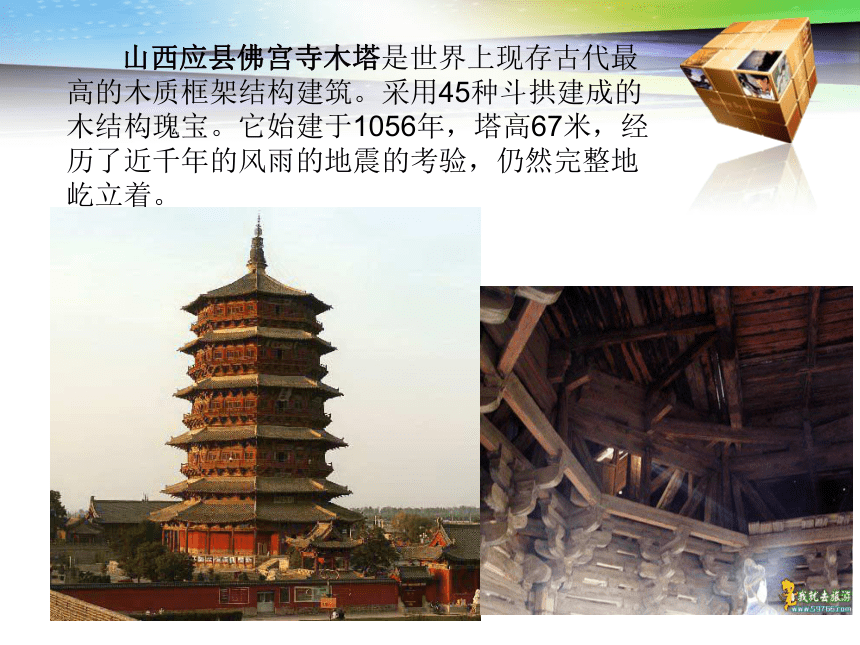

山西應縣佛宮寺木塔是世界上現存古代最高的木質框架結構建筑。采用45種斗拱建成的木結構瑰寶。它始建于1056年，塔高67米，經歷了近千年的風雨的地震的考驗，仍然完整地屹立著。

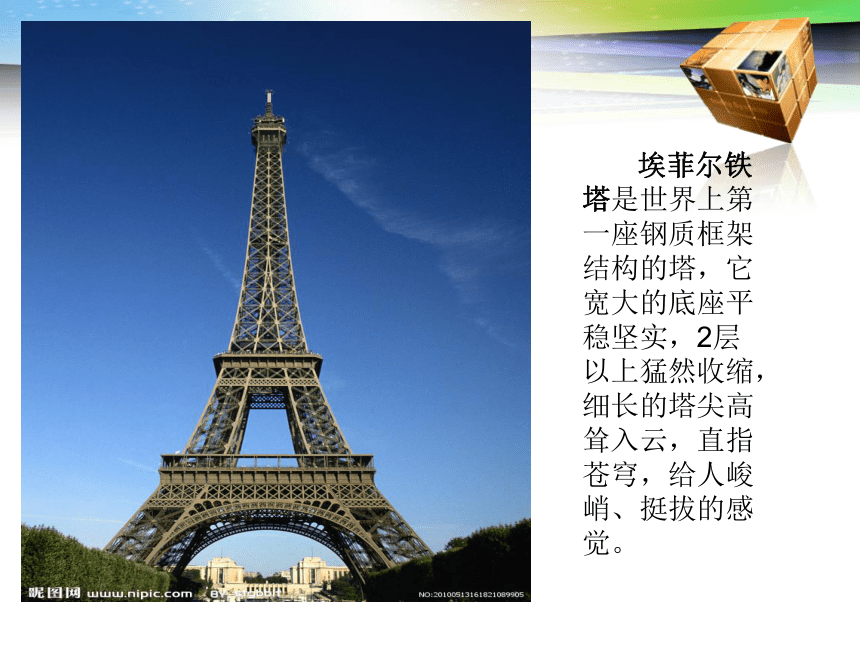

埃菲爾鐵塔是世界上第一座鋼質框架結構的塔，它寬大的底座平穩堅實，2層以上猛然收縮，細長的塔尖高聳入云，直指蒼穹，給人峻峭、挺拔的感覺。

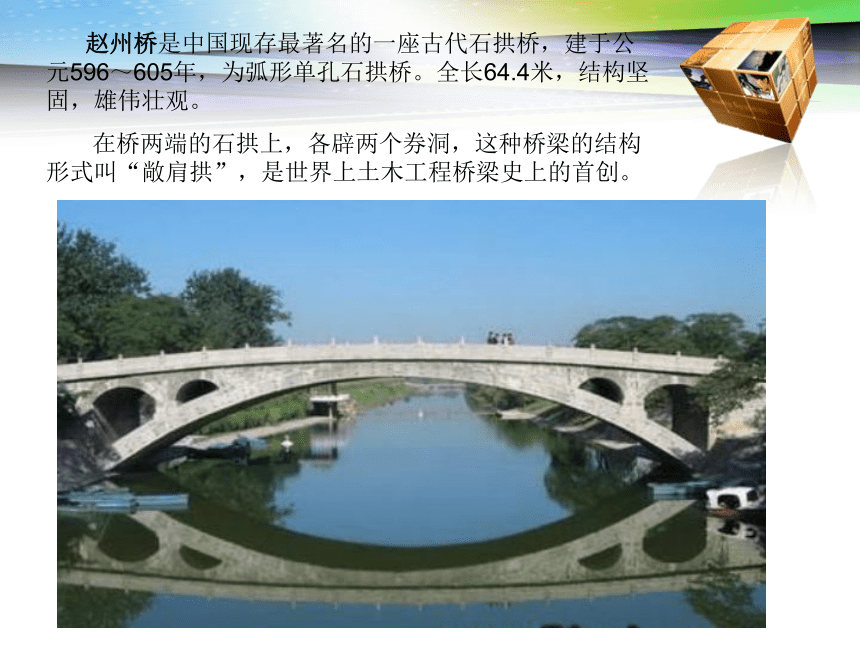

趙州橋是中國現存最著名的一座古代石拱橋，建于公元596～605年，為弧形單孔石拱橋。全長64.4米，結構堅固，雄偉壯觀。
在橋兩端的石拱上，各辟兩個券洞，這種橋梁的結構形式叫“敞肩拱”，是世界上土木工程橋梁史上的首創。
日本的明石海峽大橋是世界上最長的懸索結構橋。它竣工于1998年，橋長接近4公里，主跨之間1900米。它的總體質量達91000噸，可抵御時速290公里的臺風和里氏8.5級的地震。
賞析結構設計作品,可從技術與文化兩個角度進行。
（1）技術的角度主要有：結構功能、穩固耐用、造型設計的創意和表現力、材料使用的合理性，工藝制造的精湛程度等。
（2）文化的角度主要有：文化寓意與傳達，審美， 反映的時代、民族、習俗方面的特征、結構的個性特征等。
建筑物的結構必須堅固、穩定性好。高大的建筑更要能抵御強風、地震等自然力的破壞。
二、結構與力
從力學角度，結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小改變的力。
Structure
拉力
壓力
剪切力
彎曲力
扭轉力
結構都具有一定的形狀，都需要承受外力的作用。
根據構件的受力和變形形式，可將作用在結構或構件上的力分為5種：
日常生活中，我們所用到或見到的許多結構中的構件都要能夠承受相應的力：
書包帶要承受＿＿＿ ；
椅子的腿要承受＿＿＿ ；
單杠的橫桿要承受＿＿＿ ；
螺絲刀要承受＿＿＿ ；
剪紙時紙條要受到＿＿＿。
受 拉
受 壓
受剪切
受扭轉
受彎曲
構件承受使之被擠壓的力。
構件承受拉拽力。
構件承受使之產生彎曲的力。
構件承受兩個距離很近、大小相等、方向相反的平行力。
構件兩端承受方向相反的均勻的力，使它發生扭轉變形。
三、結構的分類
Structure
你能說出這些結構之間的區別嗎？
根據結構在受力時承受和傳遞力的方式
可將結構分為3種基本類型：
類型 特點 受力特點 實例
實體結構
框架結構
殼體結構
結構體是實心
外力分布在整個體積中
主要承受壓力
實心墻
大壩
結構體由細長的構件組成
支撐空間而不充滿空間
即可以承受壓力，又可以承受拉力
鐵架
結構體是層狀
外力作用在結構體表面上
當殼頂部受到壓力時，能將力均勻分散
頭盔
貝殼
指出表中所列事物的結構類型，在對應欄打“√”，并寫出受力特點。
物體結構 實體結構 框架結構 殼體結構 組合結構 受力特點
柵 欄
圓形陶瓷裝飾品
冰 山
高層建筑的穹頂
鋼化玻璃鍋蓋
竹 排
汽車外殼
人的頭蓋骨
古羅馬斗獸場
課堂小結
1、結構普遍存在于自然界和人類創造的物體中。
從力學角度，結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小改變的力。
2、根據構件的受力和變形形式，可將作用在結構或構件上的力分為5種：壓力、拉力、彎曲力、扭曲力、剪切力。
3、根據結構在受力時承受和傳遞力的方式的差別，結構可分為三種基本類型：實體結構、框架結構、殼形結構。
