第二節
探究結構
Structure
長春教育實踐基地 何宸宇

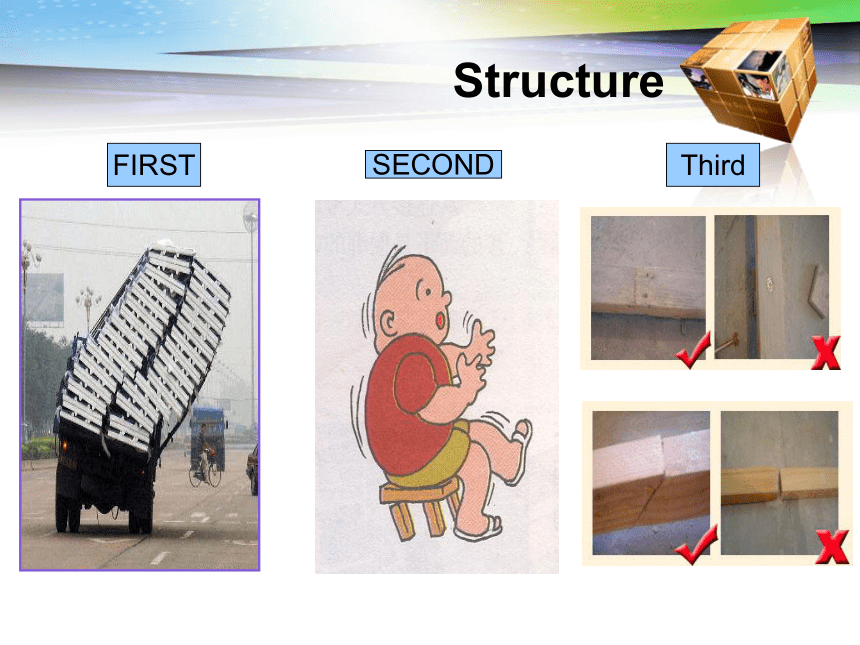

FIRST
Structure
SECOND
Third
通過案例1、2、3我們可以得出穩固的結構
與哪些因素有關？
結構的穩定性
結構的強度
結構的連接
Structure
Structure

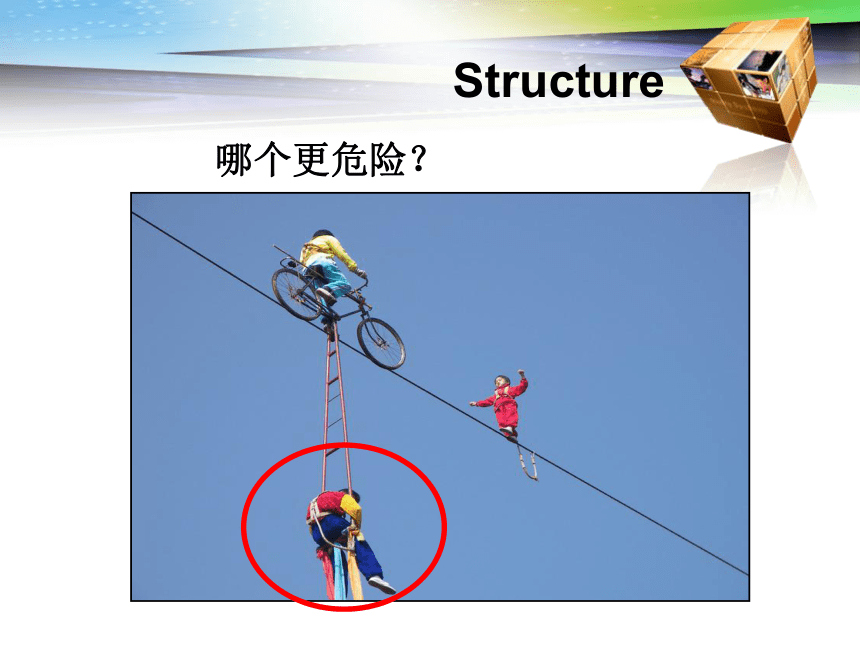

哪個更危險？
——結構在負載的作用下維持其 原有平衡狀態的能力。

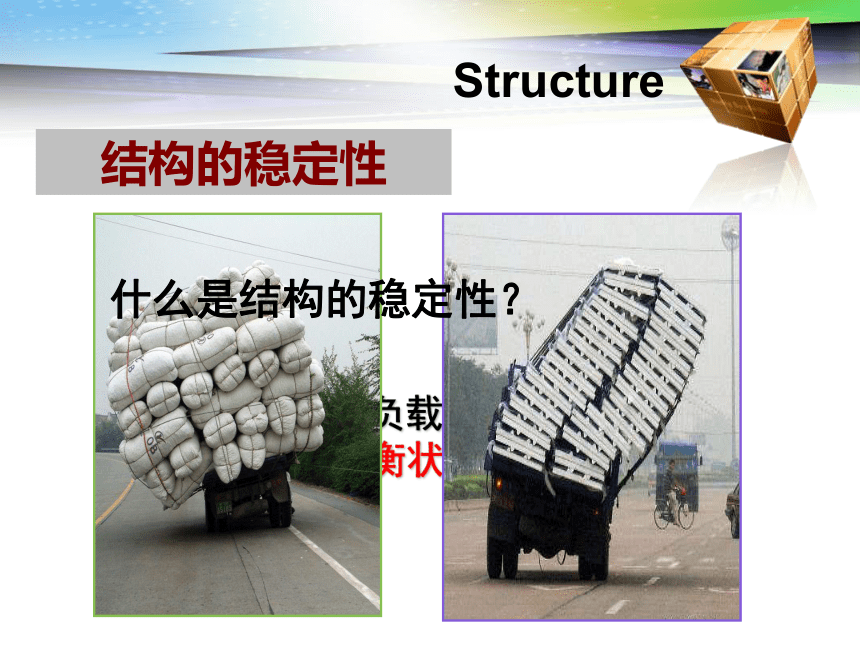

結構的穩定性
Structure
什么是結構的穩定性？
結構底面 的范圍內。

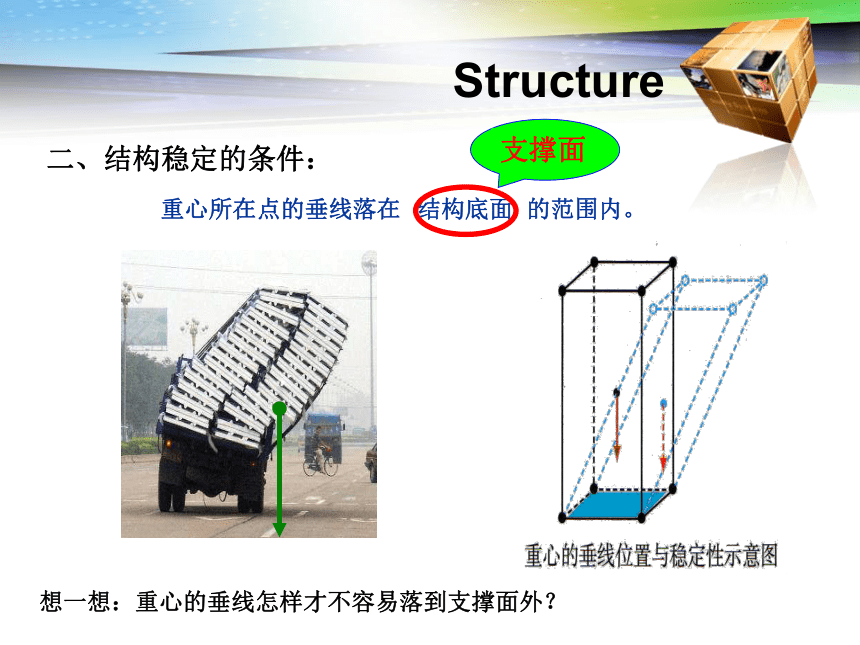

二、結構穩定的條件：
想一想：重心的垂線怎樣才不容易落到支撐面外？
支撐面
重心所在點的垂線落在
Structure

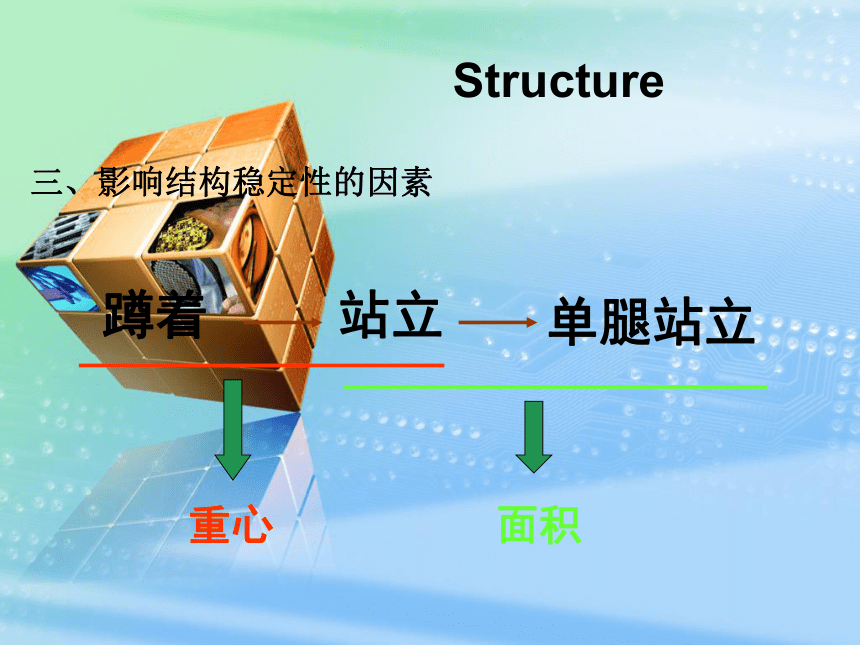

蹲著
站立
單腿站立
重心
面積
三、影響結構穩定性的因素
Structure
Structure

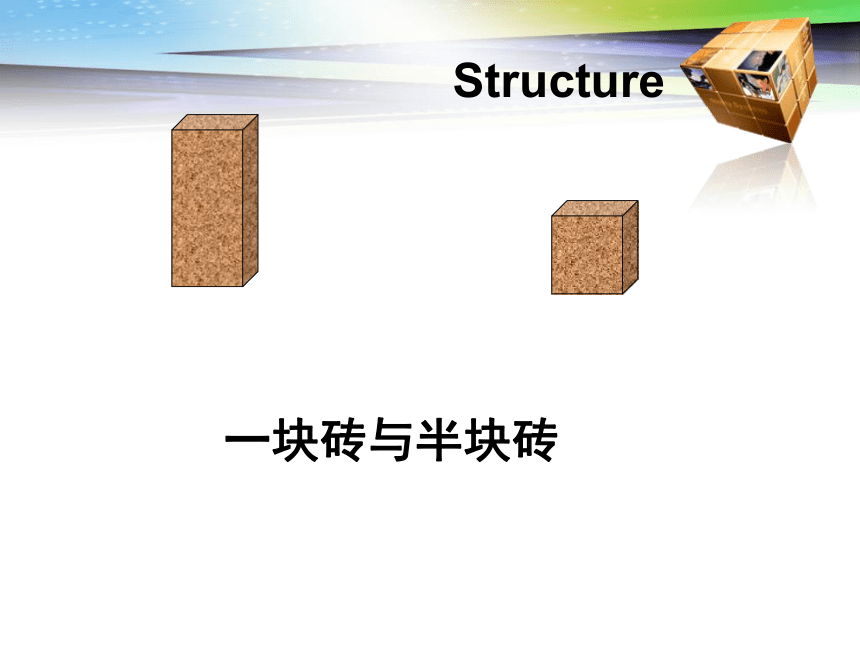

一塊磚與半塊磚

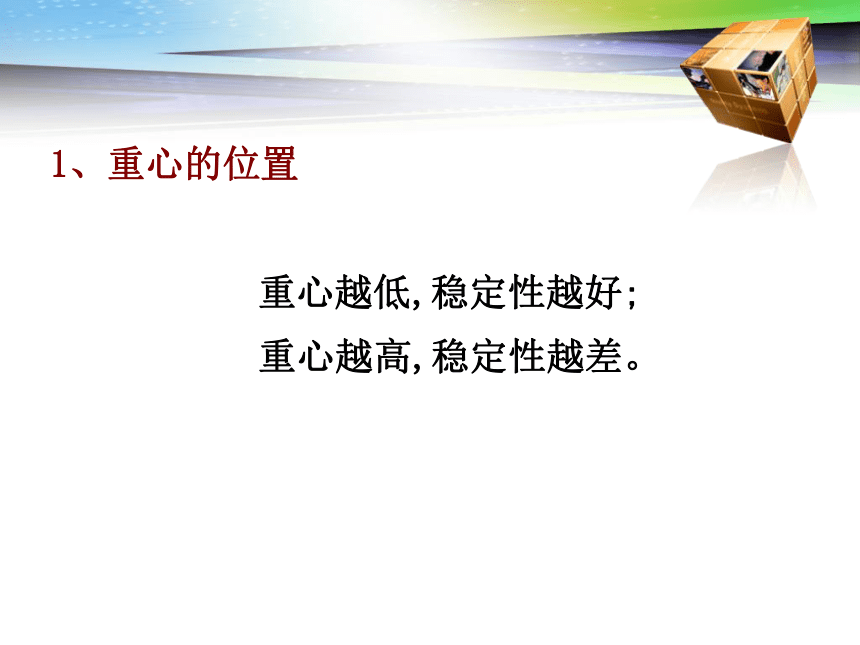

1、重心的位置
重心越低,穩定性越好;
重心越高,穩定性越差。
　

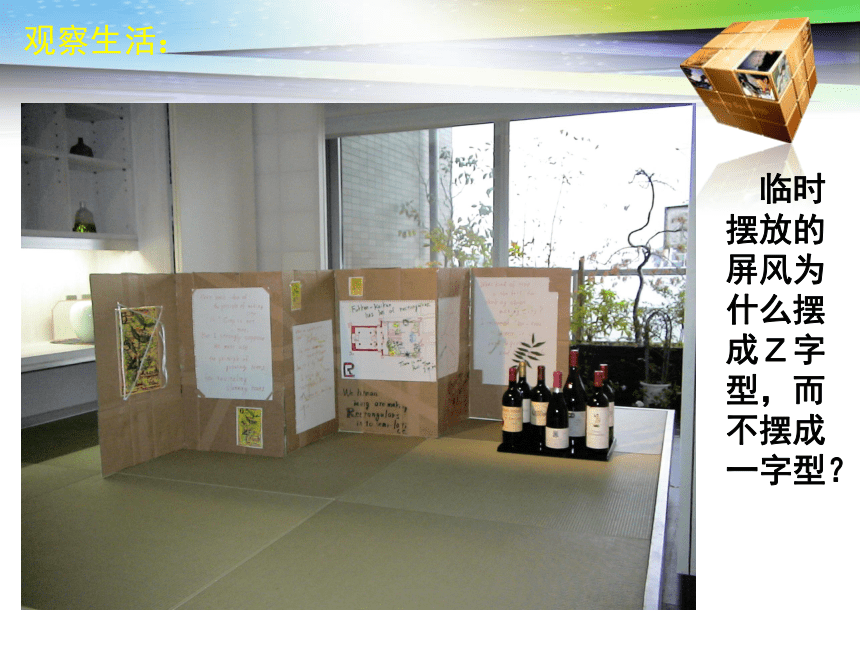

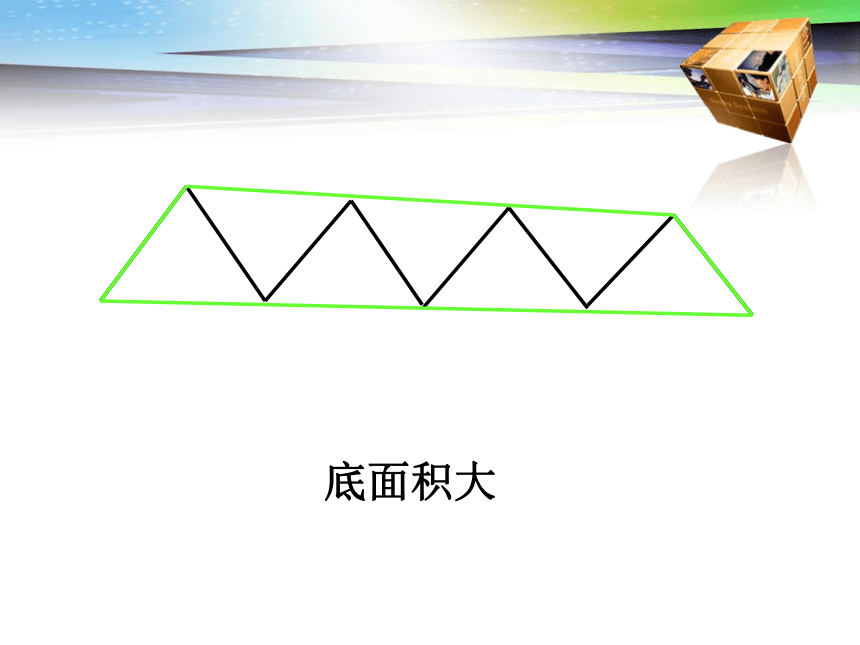

　臨時擺放的屏風為什么擺成Ｚ字型，而不擺成一字型？
觀察生活：
底面積大
Structure

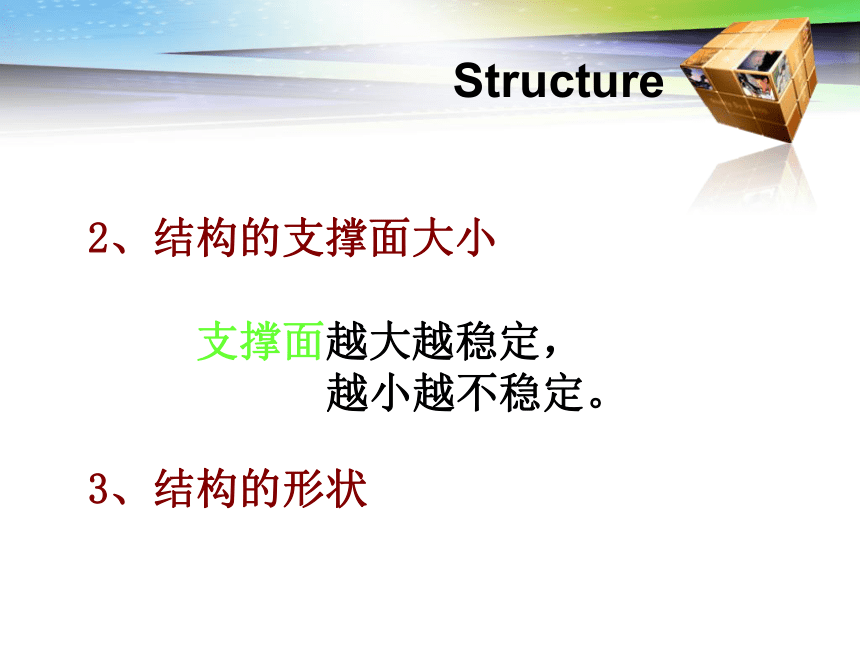

2、結構的支撐面大小
　
支撐面越大越穩定，
越小越不穩定。
3、結構的形狀
⑴ 定義：物體結構抵抗變形的能力叫
強度。
⑵ 表示：用應力來衡量、表示強度， 即科學又確切。
結構的強度
1、內力
外力使構件發生變形的同時，構件內部分子之間隨之產生一種抵抗變形的抵抗力，稱為內力。
2、應力
作用在單位截面積上的內力稱為應力。
應力計算公式：
σ＝N / S
單位 :
內力N （ N ）
橫截面積S（mm2 或cm2 ）
應力σ（ N/ mm2或N/ cm2）
分析: σ的大小與N、S有關,
S不變時, N 越大,σ越大,構件變形越大,
可見：σ可以表示構件形變的大小。
N不變時，S越大,σ越小，構件的形變就越小，構件就越結實。
試解釋：運用應力，解釋粗繩比細繩
“結實”的問題。
應用公式計算：
P26圖1-43中花桿支柱最粗處的直徑為3cm，最細處的直徑為最粗處的一半，外力沖擊所產生的內力為30N，試計算支柱上的最大應力為多少？
解：最大應力發生在最細處，最大應力為內力和最細處的橫截面積之比：
σ＝N/S
＝ 30/π(3/2/2)2N/cm2
＝16.98N/cm2
試驗一：
將同樣的紙張折疊成可伸縮的形狀和卷成管狀
結論：
形狀——結構的形狀略有改變，強度就會改變。包括結構外部形狀與結構的構件截面形狀。
試驗二：
用手捏下列杯子，誰容易變形？
結論：
材料——形狀相同，
材料不同，
強度就不同。
試驗三：
比較一下榫接和釘接的木椅，哪個比較穩固
結論：
材料的連接方式——不同的連接方式，受力傳遞方式和效果不一樣，結構的強度也不同。
結構的連接通常有以下兩類：
鉸連接 剛連接
鉸連接：被連接的構件在連接處不能相對移動，但可以相對轉動，具體有松螺栓、松鉚等。
輪子
軸承
合頁
剛連接：被連接的構件在連接處不能相對
移動，也不能相對轉動，具體有
榫接、膠接、焊接等。
膠接
榫接
三角形的應用
　　三角形是框架結構中最基本的形狀之一,它結實、穩定，所用材料最少。
Structure
Structure
1、秋千
2、路燈……
Structure
Structure
鋁合金A字形梯
動手動腦顯身手：
任務：
設計一個簡易的結構，把蛋穩穩當當?shù)仨斊饋?lái)！高度不少于10cm。
材料：電線、蛋、尖嘴鉗。
Structure
反其道而行之不穩定性的應用
反其道而行之不穩定性的應用
１、倒置的啤酒瓶可以預報地震。
２、在打水的桶口邊掛一重物，在水　　
　　面時能自動翻倒打水。
思考探究
　　靜止?fàn)顟B(tài)下陀螺會傾倒，而當它高速旋轉時卻可以立起來？
陀螺效應：凡是高速旋轉的物體，都有一種使轉動軸保持不變的能力，這種能力使得陀螺即使在不平的支持面上轉動也不會倒下。
說明：物體的穩定性也和它的運動狀態有關
應用：
　　１、自行車
　　２、旋轉的硬幣
