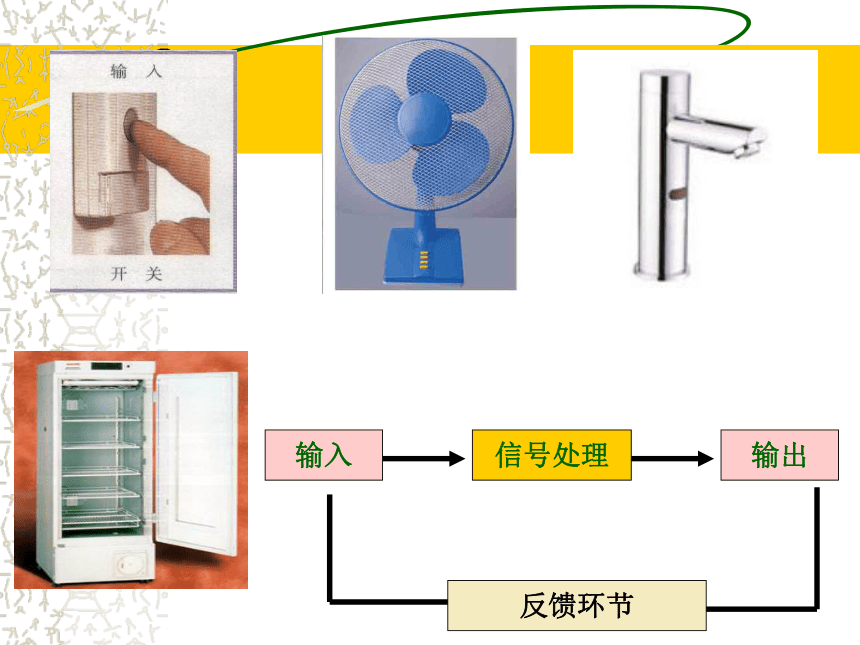

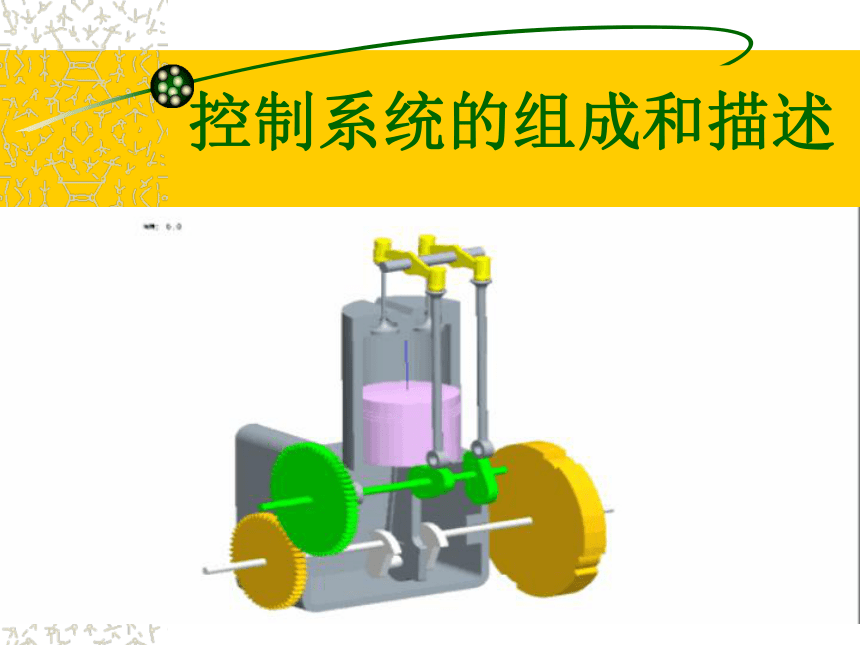

控制系統的組成和描述
輸入
信號處理
輸出
反饋環節
大 腦
肢 體
飛 鏢
落 點
期望值
控制器
執行器
被控對象

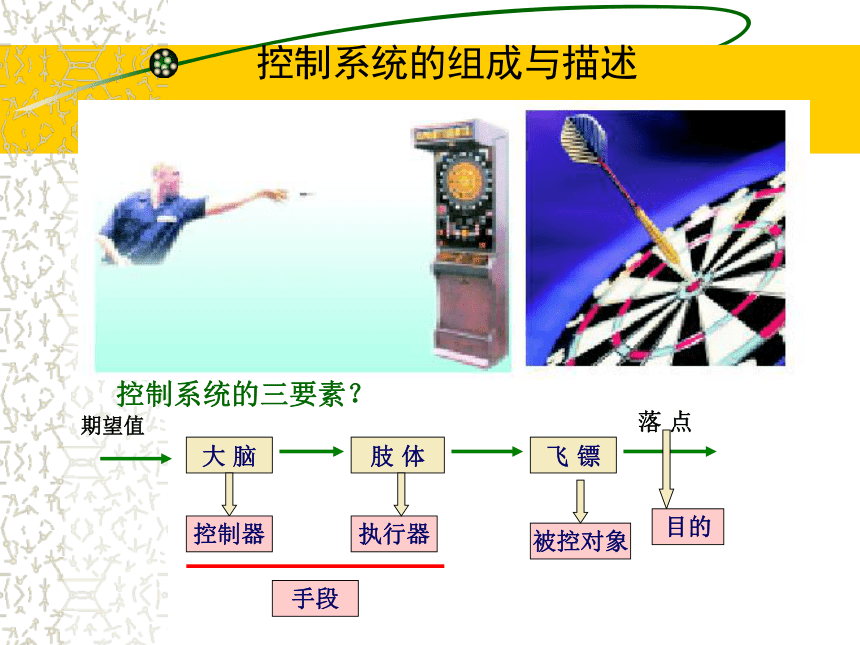

控制系統的組成與描述
控制系統的三要素？
目的
手段
被控對象
執行器
控制器
輸入量
控制量
輸出量

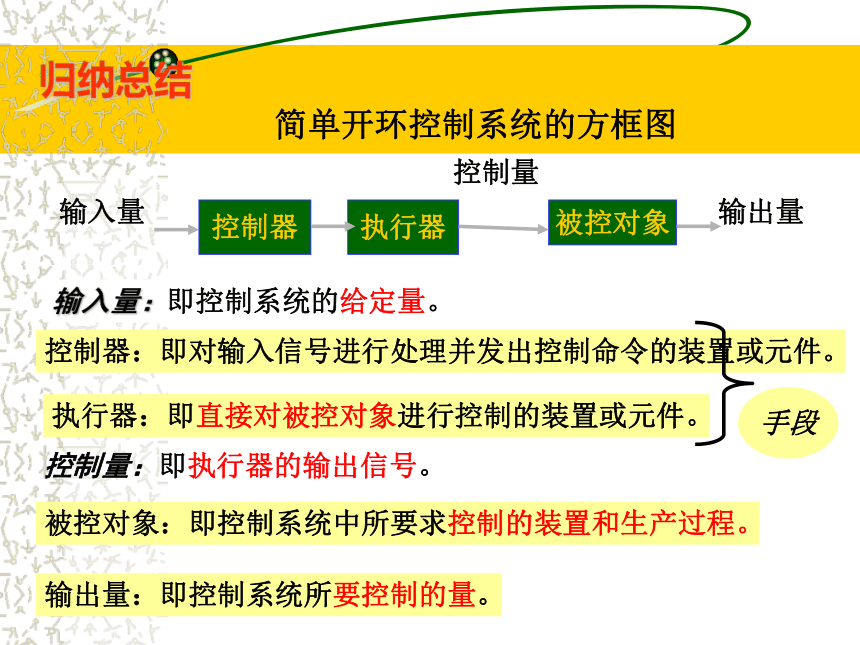

簡單開環控制系統的方框圖
控制量：即執行器的輸出信號。
輸入量：即控制系統的給定量。
歸納總結

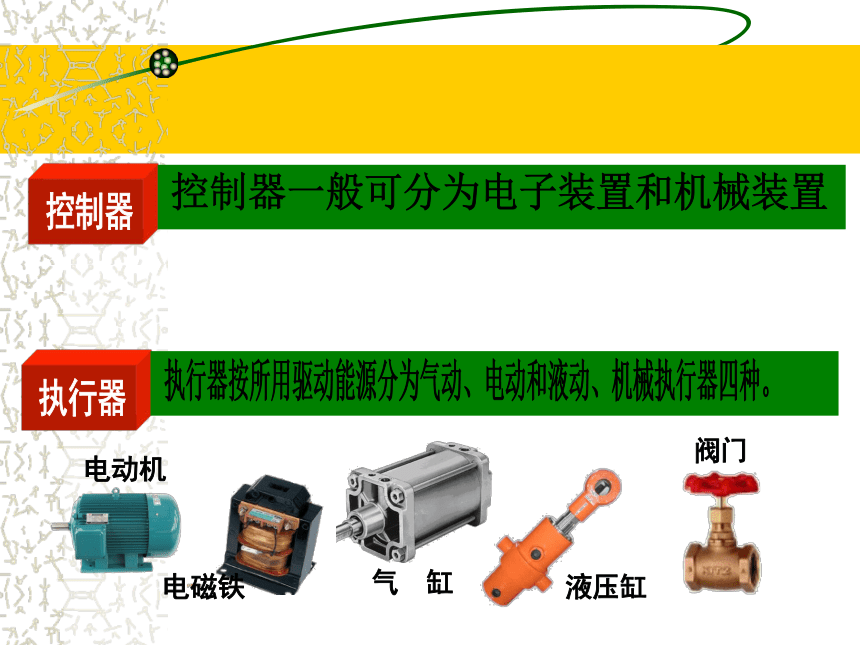

控制器：即對輸入信號進行處理并發出控制命令的裝置或元件。
手段
執行器：即直接對被控對象進行控制的裝置或元件。
被控對象：即控制系統中所要求控制的裝置和生產過程。
輸出量：即控制系統所要控制的量。
大腦
肢體
自行車
期望值
行駛方向
眼睛
被控對象
被控量
控制器
執行器
反饋環節
給定值
預期行駛方向
實際行駛方向
手段

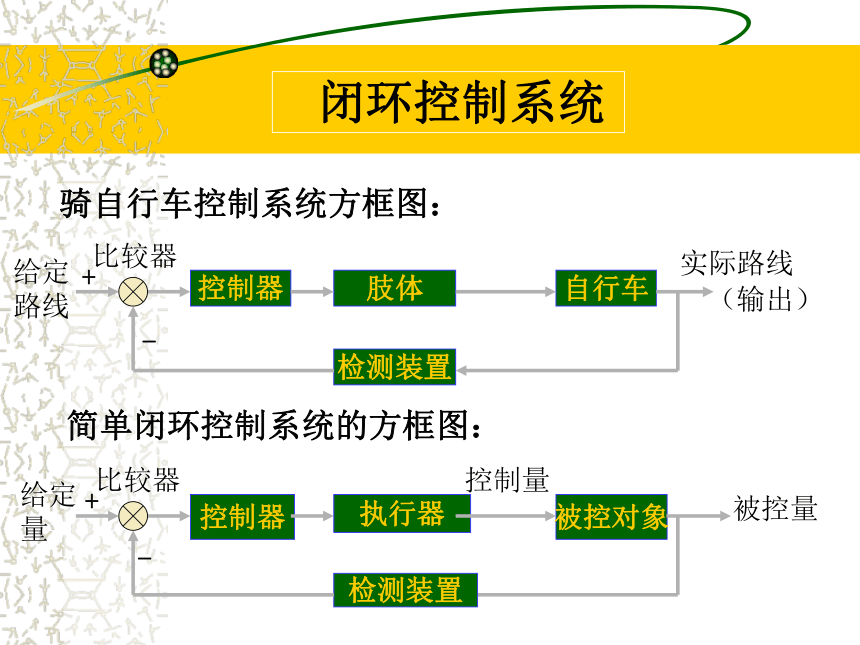

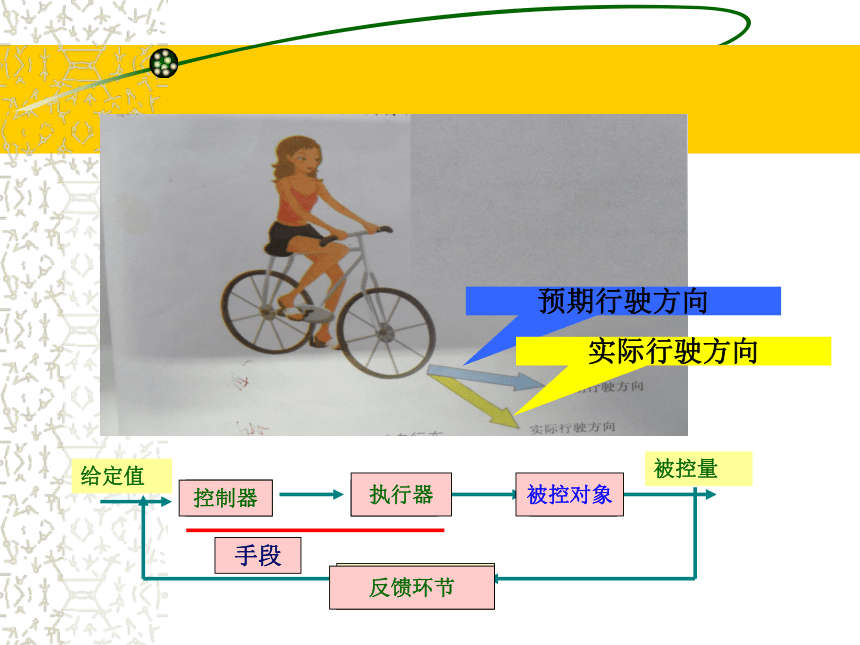

騎自行車控制系統方框圖：
簡單閉環控制系統的方框圖：
被控對象
執行器
控制器
給定量
控制量
被控量
檢測裝置
比較器
-
+
自行車
肢體
控制器
給定路線
實際路線
（輸出）
檢測裝置
比較器
+
-
閉環控制系統

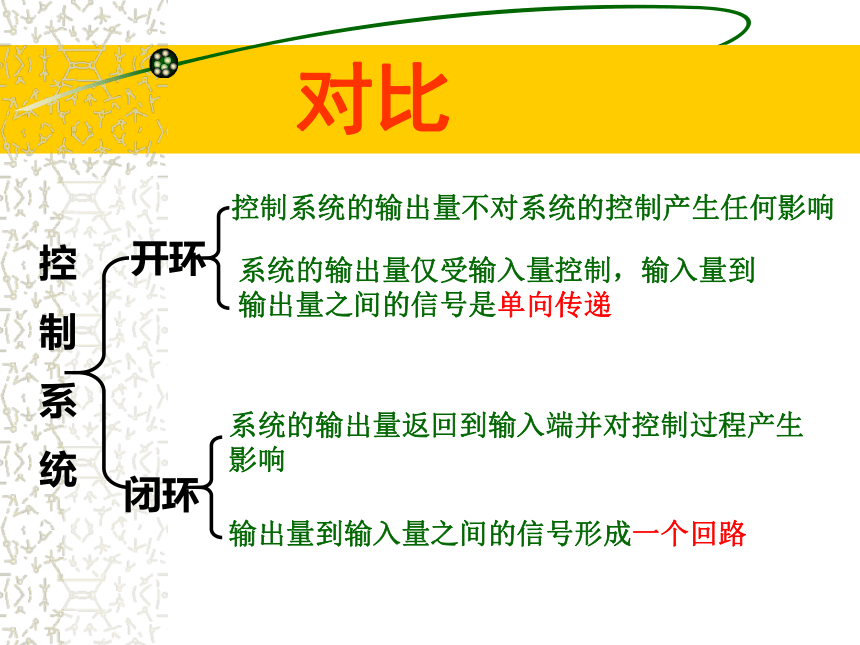

對比
控
制
系
統
開環
閉環
控制系統的輸出量不對系統的控制產生任何影響
系統的輸出量僅受輸入量控制，輸入量到
輸出量之間的信號是單向傳遞
系統的輸出量返回到輸入端并對控制過程產生影響
輸出量到輸入量之間的信號形成一個回路

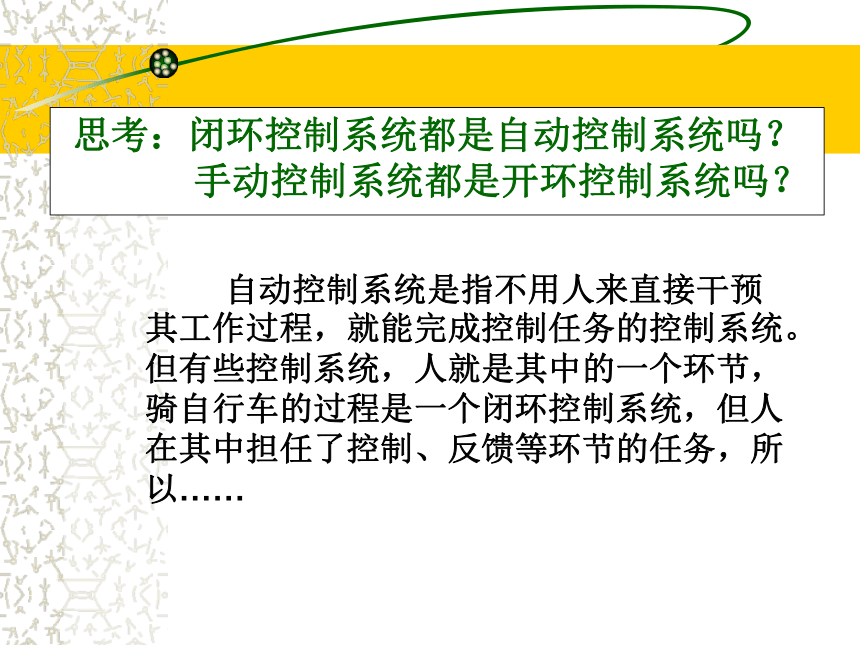

思考：閉環控制系統都是自動控制系統嗎？
手動控制系統都是開環控制系統嗎？
自動控制系統是指不用人來直接干預其工作過程，就能完成控制任務的控制系統。但有些控制系統，人就是其中的一個環節，騎自行車的過程是一個閉環控制系統，但人在其中擔任了控制、反饋等環節的任務，所以……
控制系統中，除輸入量（給定值）以外，引起被控量變化的各種因素稱為干擾因素。
設定的
飛行航道
飛機
手機信號
實際的
飛行航道
干擾因素　　　
干擾因素的產生原因
環境
人為
影響自行車行駛速度變化的風
影響船只行駛的風浪
手機信號
杠桿比較
進水閥門
水箱
預設水位
進水量
水位
浮球
典型案例分析　　
抽水馬桶
游泳池注水
（1）定時注水
典型案例分析　　
進水
閥門
定時器
設定注水的時間
游泳池
游泳池的水位
水流量
（2）自動注水
浮球
控制器
閥門
游泳池
進水量
給定水位
實際水位
電冰箱的溫度控制系統
控制
電路
電機-壓縮器組
電冰箱
制冷量
箱內溫度
預置溫度
檢測裝置
（熱敏電阻）
典型案例分析　　
空調器溫度控制系統
設定的
溫度
控制
電路
制冷
裝置
空調
房間
房內實際溫度
空調測溫裝置
制冷量
比較器
典型案例分析　　
⑵如果聲控?zé)舻母浇]有來人，而
出現意外的聲響，如樓上或隔壁有人高聲說話或以動作發出聲響，靈敏度高的聲控?zé)粢矔?huì)應聲而亮。為避免這種情況你有什么好辦法？
⑶畫出聲控?zé)舻南到y(tǒng)框圖。
如圖是聲控?zé)粝到y(tǒng)組成示意圖，根據你的理解和認識回答下列問題：
答案提示：⑴ 開環，關鍵詞：方便、節電 。
⑵ 把傳感器的靈敏度調小一點。
⑶：
⑴此系統是開環還是閉環，聲控?zé)舻膬?yōu)點有哪些？
典型案例分析　　
聲控?zé)?br/>火災自動報警系統
典型案例分析　　
控制器
輸入量
輸出量
執行器
被控對象
控制量
煙霧
信號
感煙探測器（感溫）探測器
部件：警鈴、報警燈
報警控制
電路（器）
2 ．不同的傳感器輸入的信號是不相同的，傳感器輸出的信號經控制器驅動繼電器工作，則（ ）
A ．控制器轉換輸出的應是溫度信號 B ．控制器轉換輸出的應是聲音信號 C ．控制器轉換輸出的應是亮度信號 D ．控制器轉換輸出的應是電流信號
1 ．在下面 4 個控制系統中，屬于閉環控制系統的是（ ）
A ．電風扇的定時控制系統 B ．公共樓道路燈延時控制系統 C ．棚室溫度恒溫控制系統 D ．商店自動門控制系統
C
D
課堂練習　　
3．家用冰箱的溫控系統采用閉環控制，為了進一步提高其抗干擾的性能，設計中采取的措施是（ ）
A ．增加反饋環節 B ．提高壓縮機的制冷量 C ．提高箱體的隔熱性能 D ．說明書上建議用戶將冰箱遠離其他家用電器放置
C
4．家用電視機最容易受到的影響（即干擾因素）是（）
A ．環境溫度 B ．環境濕度
C ．風的強度 D ．電磁干擾
D
5．把在體育課上練習投籃看成一個控制系統，則下列判斷錯誤的是（ ）
A ．控制系統的控制器是人的大腦 B ．控制系統的反饋環節是人的眼睛 C ．控制系統的執行器是人的手 D ．控制系統的被控量是籃球
6 ．比較閉環控制系統和開環控制系統，下列判斷錯誤的是（）
A ．開環控制系統的控制精度較低 B ．開環控制系統無反饋環節 C ．閉環控制系統的抗干擾能力強 D ．閉環控制系統和開環控制系統都有比較器
D
D
