汽車是不是一個系統？
汽車作為一種常用的交通工具，由不同的部分組成，完成一定的功能，所以我們可以把汽車叫做一個系統。
汽車的主要組成部分

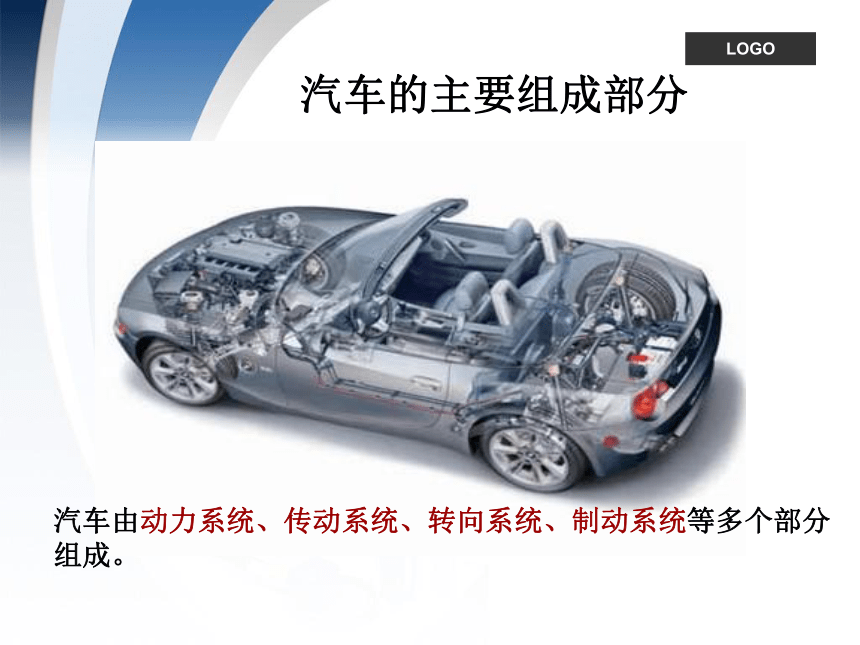

汽車由動力系統、傳動系統、轉向系統、制動系統等多個部分組成。
傳動系統的組成

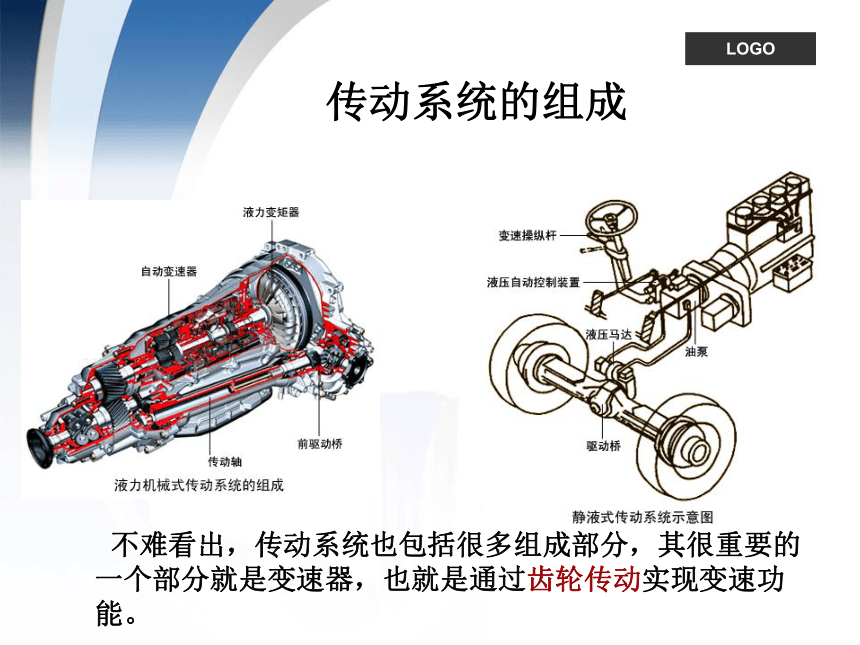

不難看出，傳動系統也包括很多組成部分，其很重要的一個部分就是變速器，也就是通過齒輪傳動實現變速功能。
據史料記載，遠在公元前400~200年的中國古代就巳開始使用齒輪，在我國山西出土的青銅齒輪是迄今已發現的最古老齒輪，作為反映古代科學技術成就的指南車就是以齒輪機構為核心的機械裝置。
齒輪傳動
齒輪是能互相嚙合的有齒的機械零件。
齒輪的組成結構一般有輪齒、齒槽等。

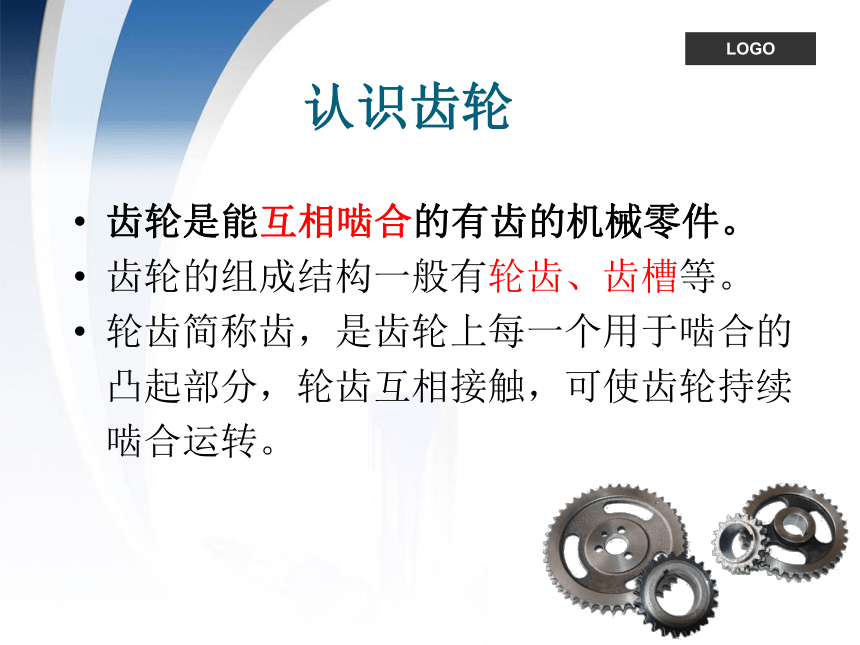

輪齒簡稱齒，是齒輪上每一個用于嚙合的凸起部分，輪齒互相接觸，可使齒輪持續嚙合運轉。
認識齒輪
由于主動輪轉過一齒，從動輪也必轉過一齒，
所以其轉速與齒數成反比，即：
N1(主動輪轉速)/N2(從動輪轉速) =
Z2(從動輪齒數)/Z1(主動輪齒數)
例如，一40齒的主動輪和一8齒的從動輪嚙合，則主動輪每轉1轉，從動輪將轉5轉。
齒輪傳動的傳動比
如何是皮帶怎么辦？
N1/N2=Z2/Z1=R2/R1
活動目的
1、通過流程套件的組裝能夠掌握
在組裝傳動裝置的環節和時序
2、通過流程套件的組裝和實現轉
動理解系統的基本特性：整體
性、相關性、目的性、環境適
應性及層次性
3、學會定性和定量的分析系統
設計說明書
產品名稱 傳功系統——加速和減速裝置
功能標準 實現加速和減速功能
結構組成 底座、支架、齒輪、
尺寸范圍 底面長≤mm、寬≤mm，高≤mm，
草圖及
零部件
圖（尺寸
標注） 學生自行完成
活動評分標準： 滿分15分
1、速度分：最快三組速度分加2分，
中間三組加1分，
其他組不加分。
2、級數分：能夠?qū)崿F(xiàn)多級加速或減速一級一分。
3、尺寸分：低于尺寸要求減1分。
4、整理分：操作后，套件整理合格組加2分，
不合格不加分，
整理速度最快前4組加1分。
5、轉動分：三次試驗機會，一次成功加4分以此類推。
活動制作要求：
1、運用流程套件組裝設計作品（加速或減速裝置）。
2、制作時所有零件全部放在套件箱內，
不允許散落在桌面上，
個人違反組內每人扣1分。
3、不得將零件粘接或損壞。
4、時間分配：每組有三十分鐘的制作時間，
15分鐘評比時間，
15分鐘套件拆卸時間。
