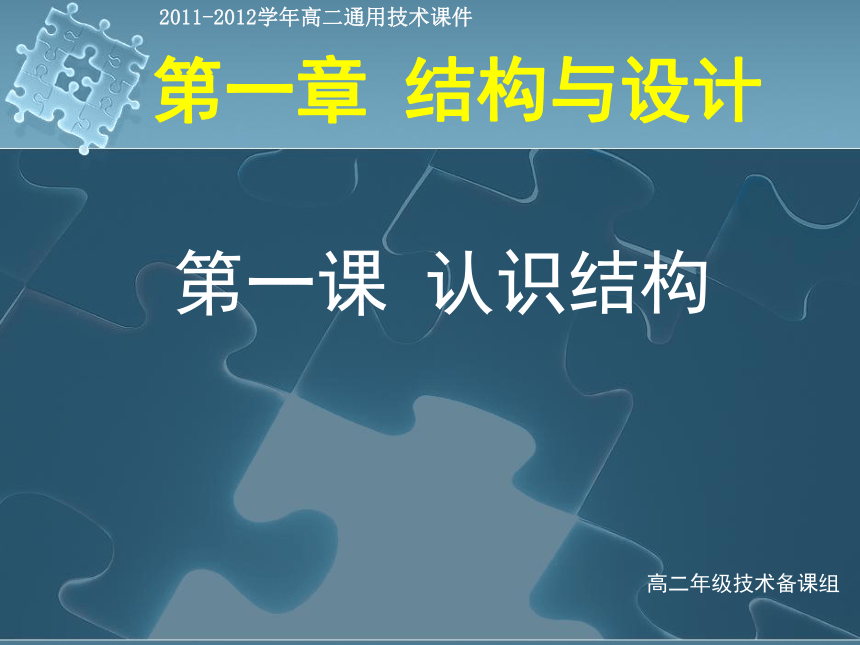

第一課 認識結構
第一章 結構與設計
高二年級技術備課組
2011-2012學年高二通用技術課件
學習目標：
1、了解結構的涵義
2、知道作用在構件上的五種力
3、知道結構的三種基本類型和受力特點
4、熟悉結構知識在生活中的應用
一、認識結構

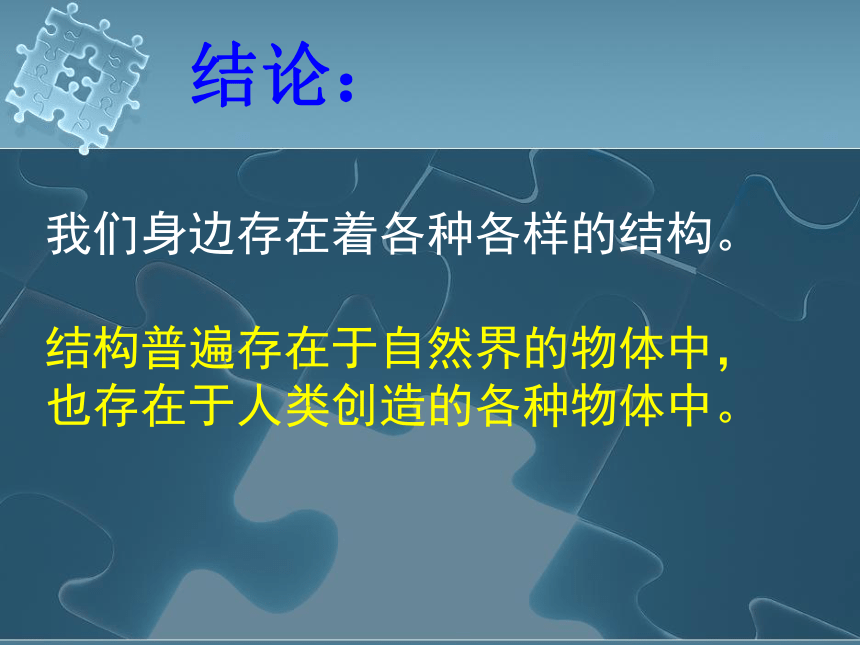

我們身邊存在著各種各樣的結構。
結構普遍存在于自然界的物體中， 也存在于人類創造的各種物體中。
結論：
雪 花
一、認識結構
每間蜂房都是大小相等的六棱柱體，用材最少，容積最大。
客家土樓
楊浦大橋是一座跨越黃浦江的斜拉橋
人們經常通過對自然界中各種結構的分析和研究，將其成果應用到技術領域，服務于人類。
尼龍搭扣
仿生蜂巢輪胎
固鉑輪胎公司與美國威斯康星州麥迪遜聚合物研究中心合力開發了一種適用于軍隊使用的新型仿生非充氣輪胎——蜂巢輪胎，其主要用于悍馬越野車。
裝配在悍馬越野車上的蜂巢輪胎與以往悍馬越野車裝配的保用輪胎相比，蜂巢輪胎具有質量小、強度高、防御能力強(抗一定程度的炸彈和地雷爆炸)、減震性能好的特點，這是其蜂巢結構的優勢所在。美國軍用車輛已開始使用這種 “強悍”的輪胎，而未來將更廣泛地使用。
什么是結構？
廣義上：結構是指事物的各個組成部分之間的有序搭配和排列。
結構的各個組成部分稱為構件。
結構是指可承受一定應力的物體形態，結構可以抵抗能引起形狀和大小改變的力。
從力學的角度：
椅子 橋
二、結構與力
椅子與力
(1)壓力：擠壓物體的力。
作用在構件上力的有哪些種類呢？
(2) 拉力：物體所承受的拉拽力。
(3)彎曲力：作用于物體，使它產生彎曲的力
(4)扭曲力：反方向向物體兩端均勻施力，使物體發生扭轉形變的力。
扭曲力
　　(5)剪切力：兩個距離很近，大小相等，方向相反，且作用于同一物體上的平行的力
作用在構件上力的種類
拉力 壓力 扭曲力
彎曲力 剪切力
三、結構的分類
根據物體結構形態在受力時承受和傳遞力的方式差別
實體結構
框架結構
殼形結構
結構
（1）實體結構
通常是指結構體本身是實心的結構。
如墻壁、柱子、實心球等等。
（2）框架結構
通常是指結構體本身由細長的構件組成，支撐空間卻不充滿空間。
如窗戶、畫框、房子的架構等等。
（3）殼形結構
殼形結構通常是指層狀的結構。
如貝殼、頭盔、汽車飛機的外殼等。
四、三種結構的受力特點
（1）實體結構的受力特點
實體結構是利用自身來承受荷載，主要承受壓力。
受力實驗
（2）框架結構的受力特點
框架結構是通過條狀物的連接來承受荷載，可以承受壓力和拉力。
（3）殼形結構的受力特點
殼形結構通過殼形來傳遞力和承受荷載，特別是當頂部受到壓力時，它能將力均勻擴散。
受力實驗
小結：
1、什么是結構？
2、作用在構件上的五種力
3、結構的三種種類
小資料
1、中國五大特色民居
2、上海世博會特色建筑
