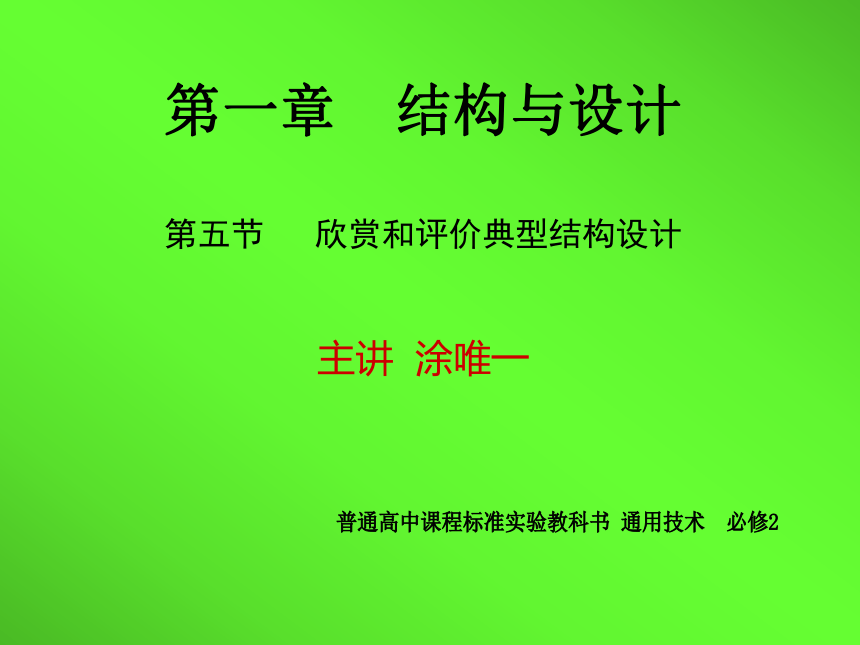

第一章 結構與設計
第五節 欣賞和評價典型結構設計
主講 涂唯一

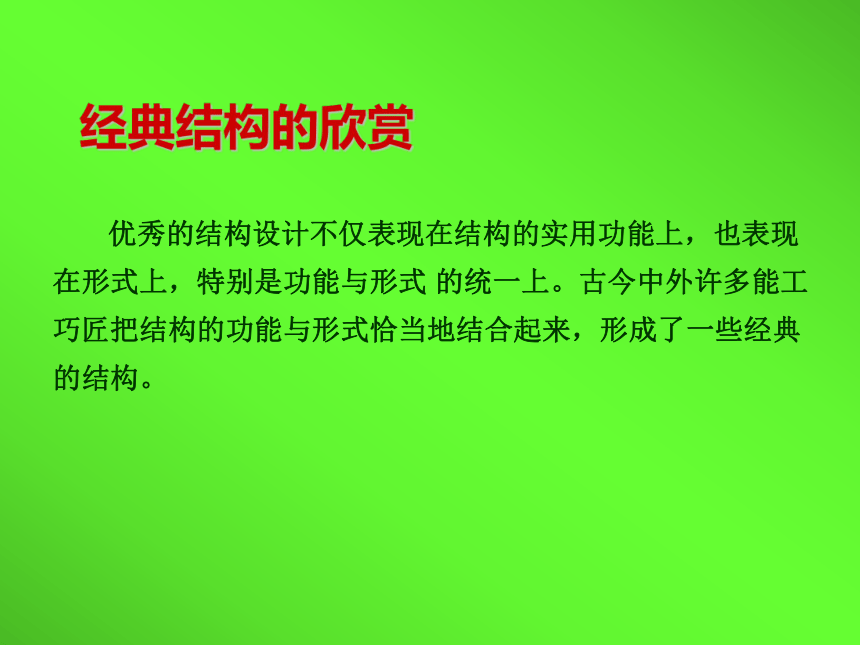

優秀的結構設計不僅表現在結構的實用功能上，也表現在形式上，特別是功能與形式 的統一上。古今中外許多能工巧匠把結構的功能與形式恰當?shù)亟Y合起來，形成了一些經典的結構。
經典結構的欣賞

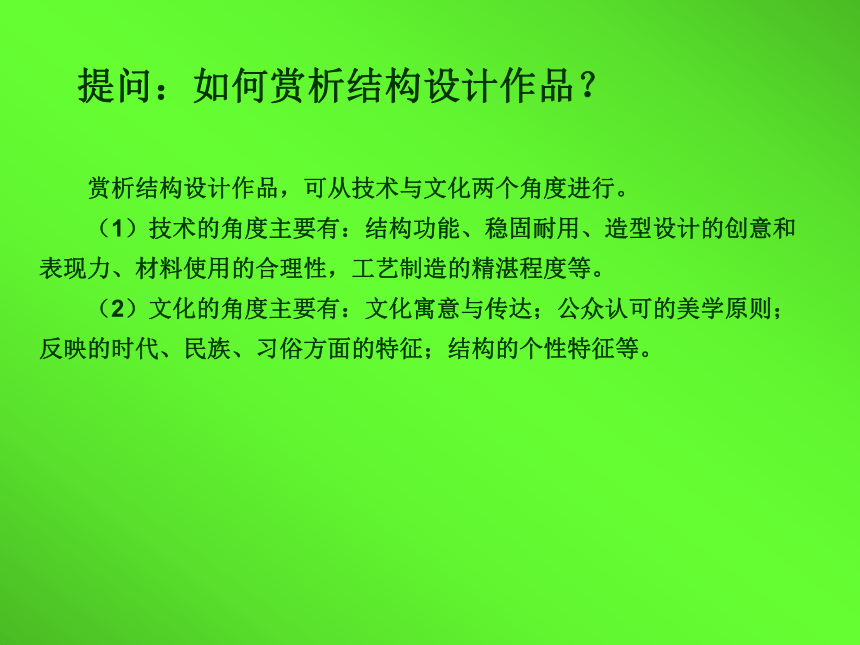

提問：如何賞析結構設計作品？
　　賞析結構設計作品，可從技術與文化兩個角度進行。
　　（1）技術的角度主要有：結構功能、穩固耐用、造型設計的創意和表現力、材料使用的合理性，工藝制造的精湛程度等。
　?。?）文化的角度主要有：文化寓意與傳達；公眾認可的美學原則；反映的時代、民族、習俗方面的特征；結構的個性特征等。

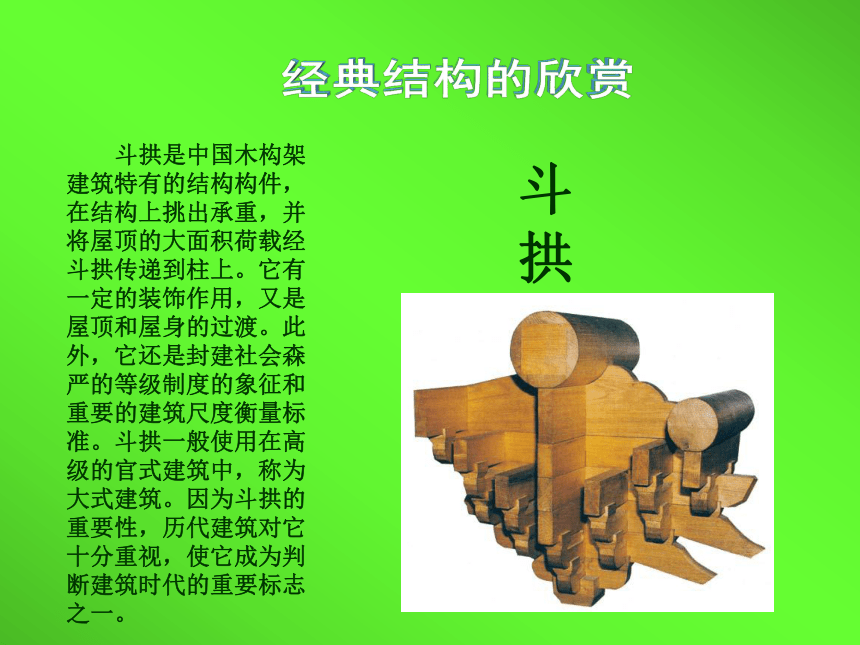

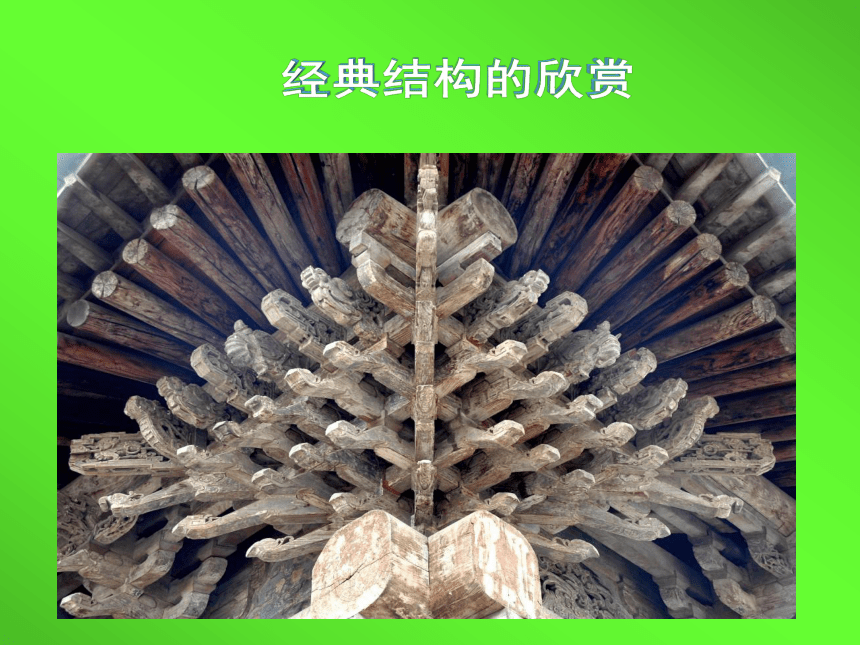

斗拱
斗拱是中國木構架建筑特有的結構構件，在結構上挑出承重，并將屋頂?shù)拇竺娣e荷載經斗拱傳遞到柱上。它有一定的裝飾作用，又是屋頂和屋身的過渡。此外，它還是封建社會森嚴的等級制度的象征和重要的建筑尺度衡量標準。斗拱一般使用在高級的官式建筑中，稱為大式建筑。因為斗拱的重要性，歷代建筑對它十分重視，使它成為判斷建筑時代的重要標志之一。

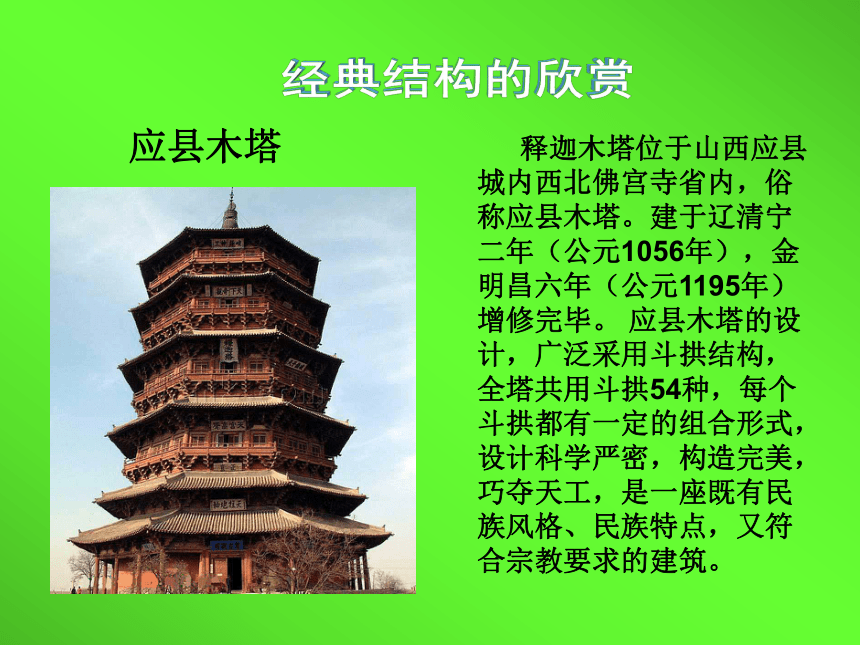

　　釋迦木塔位于山西應縣城內西北佛宮寺省內，俗稱應縣木塔。建于遼清寧二年（公元1056年），金明昌六年（公元1195年）增修完畢。 應縣木塔的設計，廣泛采用斗拱結構，全塔共用斗拱54種，每個斗拱都有一定的組合形式，設計科學嚴密，構造完美，巧奪天工，是一座既有民族風格、民族特點，又符合宗教要求的建筑。
應縣木塔

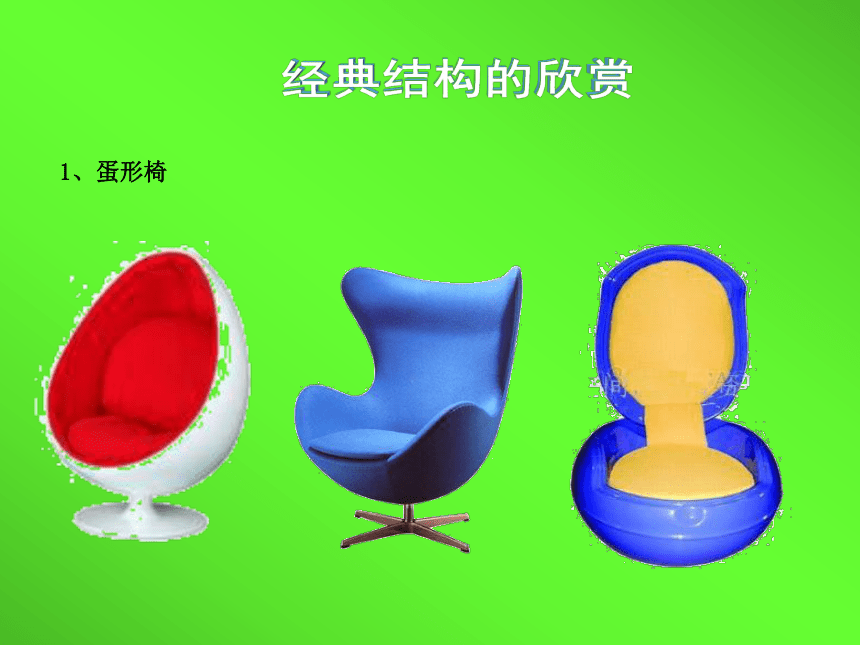

1、蛋形椅

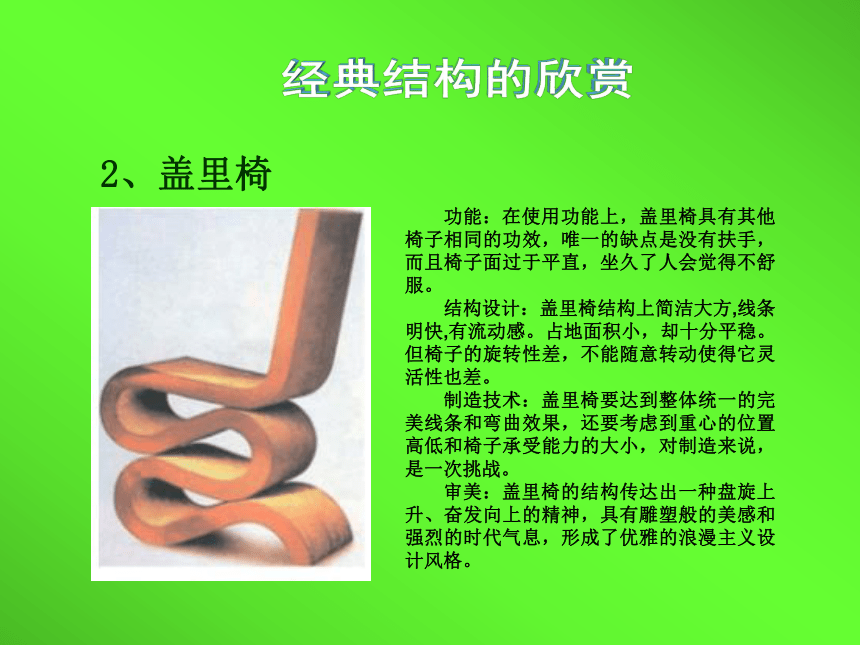

2、蓋里椅
功能：在使用功能上，蓋里椅具有其他椅子相同的功效，唯一的缺點是沒有扶手，而且椅子面過于平直，坐久了人會覺得不舒服。
結構設計：蓋里椅結構上簡潔大方,線條明快,有流動感。占地面積小，卻十分平穩。但椅子的旋轉性差，不能隨意轉動使得它靈活性也差。
制造技術：蓋里椅要達到整體統一的完美線條和彎曲效果，還要考慮到重心的位置高低和椅子承受能力的大小，對制造來說，是一次挑戰。
審美：蓋里椅的結構傳達出一種盤旋上升、奮發向上的精神，具有雕塑般的美感和強烈的時代氣息，形成了優雅的浪漫主義設計風格。

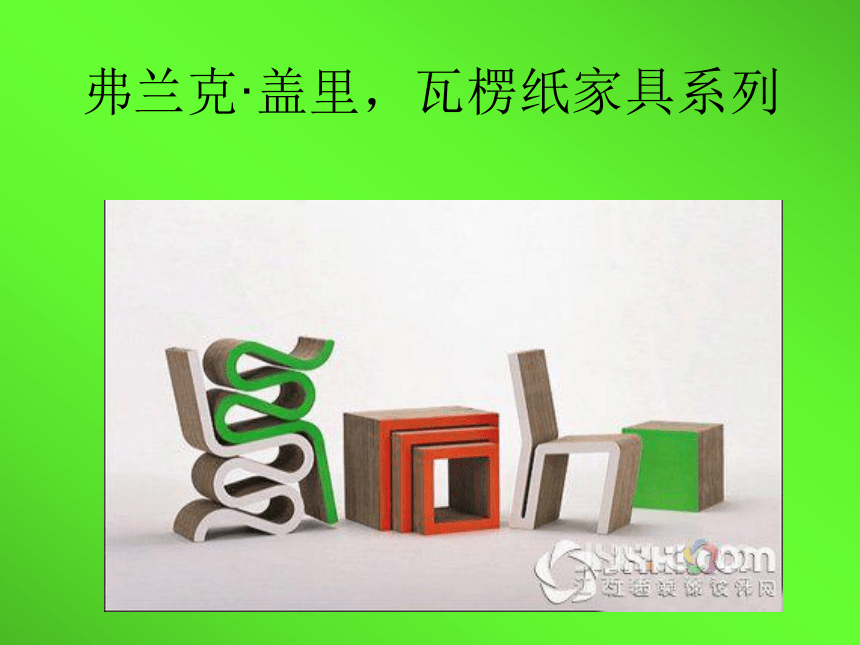

弗蘭克·蓋里，瓦楞紙家具系列
弗蘭克·蓋里，海貍扶手椅
柯布西耶，GrandComfort，皮革鋼管椅
埃羅·沙里寧的郁金香椅
密斯·凡德羅，巴塞羅那系列（椅子、沙發、腳凳、茶幾）
里特維爾德，Utrecht椅（紅與黃）
里特維爾德，紅藍椅
母子搖椅凳
弗蘭克·蓋里，Twist Cube茶幾和椅子組合
扎哈·哈迪德 Nekton椅子組合
奇特里奧，Arne沙發系統
作為當代杰出設計大師雅格布森的設計作品，蓋里椅流暢柔軟的線條帶給人輕松的心情，金屬的質感透過視覺沖擊人們的內心。坐著的人在不知不覺中陷入雅格布森那寧靜而又充滿想象的世界。 “最好的設計便是沒有設計?！闭邕@句話一樣，蓋里椅的設計其實算不上設計，但它確給了人們另一番感受。
“倒牛奶”造型的優美創意燈
“倒牛奶”造型的優美創意燈
“倒牛奶”造型的優美創意燈
“倒牛奶”造型的優美創意燈
“倒牛奶”造型的優美創意燈
超萌的蘑菇造型LED燈
堆成的沙發
中國古典家具榫卯結構欣賞
　　中國傳統家具的榫卯結構到明代達到高峰。海外性堅質細的硬木因鄭和下西洋而不斷進入中國。使匠師們對于硬木操作積累了豐富的經驗，把復雜而巧妙的榫卯結構按照他們的意圖制造出來。構件之間，完全不用金屬釘子。全憑榫卯就可以做到上下、左右、粗細斜直連接合理，面面俱到。其工藝之精確，扣合之嚴密，使人有天衣無縫之感。硬質材料對榫卯要求特別高，這是硬質材料本身的特點所致，它不像其他軟木那樣有耐受性。硬質木材顧名思義就是一個“硬”字，大凡硬木都堅而脆，無伸縮性。
榫卯必須做得松緊得宜、科學合理，如果榫大眼小，裝榫時用力過大則易開裂，榫小眼大則易脫落。而軟木榫眼，一般榫大眼小，用力裝榫，打入眼中，眼不裂而榫則壓縮變小不會損壞。標準要求是：硬木榫用錘子輕輕敲打可以裝入眼中，即不裂開，也不脫落。明式家具制造工藝技術之精湛，結構之合理可以說是史無前例的，在使家具達到所需要的力學強度的同時，又實現了功能與形式的完美統一。
實踐活動:
搜集本地的古建筑圖片，從功能、結構、材料、和審美等角度進行分析。
飛檐5層，從樓的縱向看各層排檐與樓名直接有關，形如黃鶴，展翅欲飛。整座樓的雄渾之中又不失精巧，富于變化的韻味和美感。
黃鶴樓
