第七章 模型或原型的制作
第二節 工藝
私立諸高 蔣周鑫

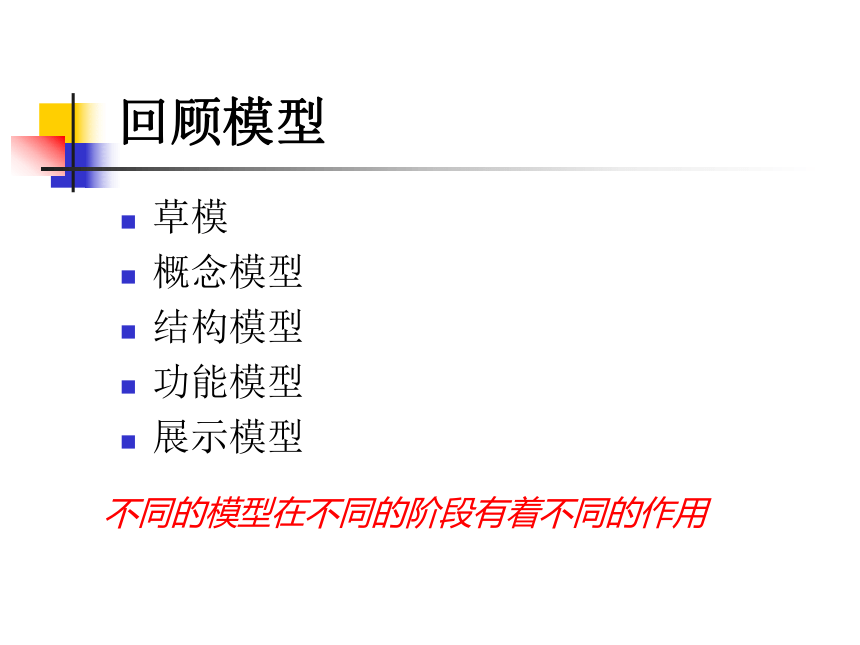

回顧模型
草模
概念模型
結構模型
功能模型
展示模型
不同的模型在不同的階段有著不同的作用

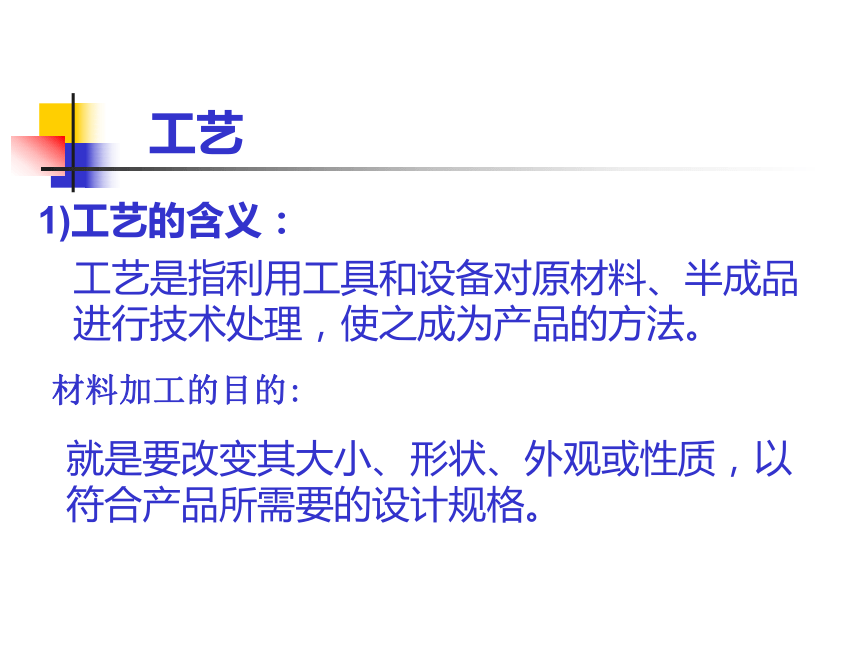

工藝
1)工藝的含義：
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
材料加工的目的:
就是要改變其大小、形狀、外觀或性質，以符合產品所需要的設計規格。

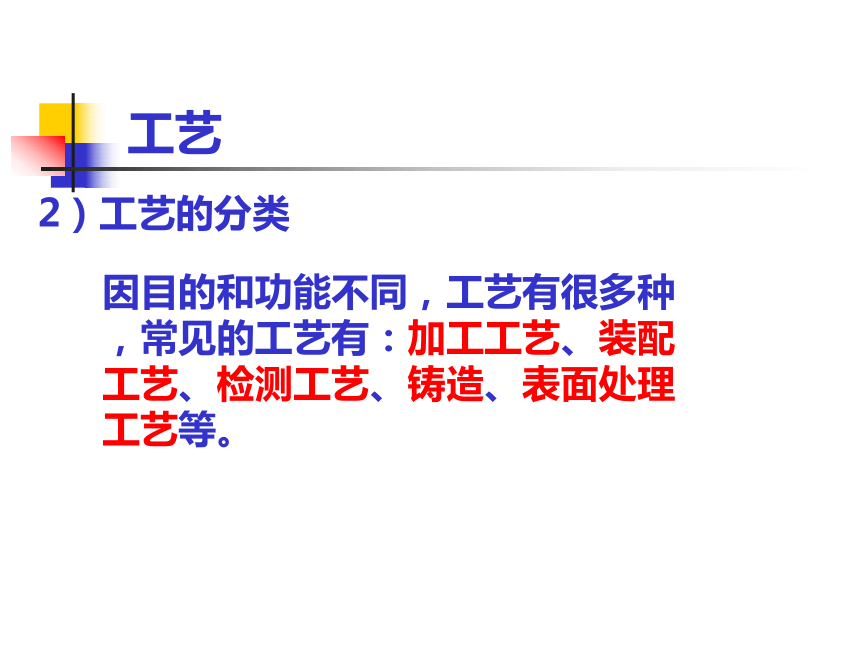

2）工藝的分類
因目的和功能不同，工藝有很多種，常見的工藝有：加工工藝、裝配工藝、檢測工藝、鑄造、表面處理工藝等。

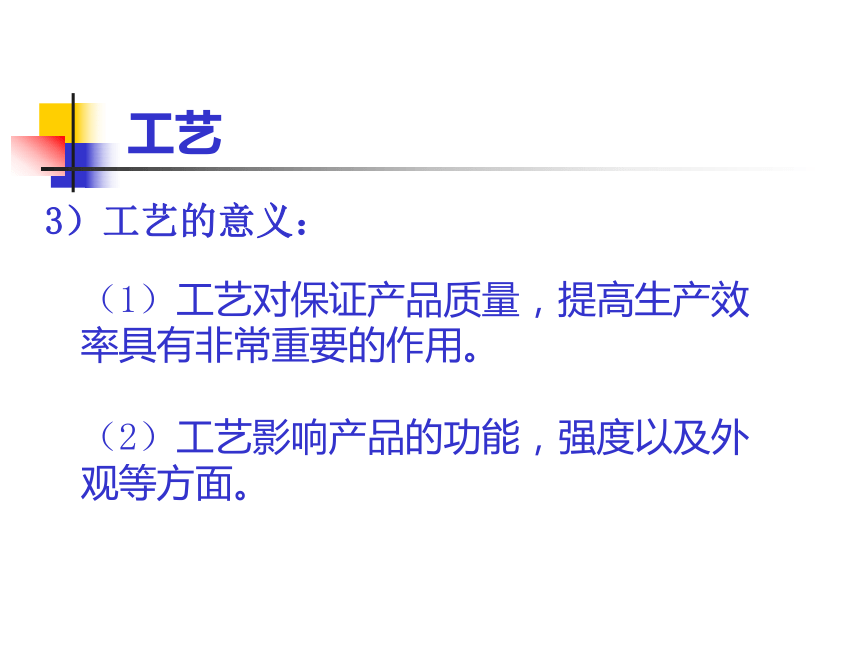

工藝
（1）工藝對保證產品質量，提高生產效率具有非常重要的作用。
（2）工藝影響產品的功能，強度以及外觀等方面。
3）工藝的意義：
工藝
金屬材料的加工工藝
材料種類多種多樣，有木質、金屬、塑料、電子等。
黑色金屬材料
有色金屬材料
不同的金屬材料具有不同的性能。
金屬材料的分類
一般說來，金屬材料的加工包括劃線、鋸割、切削等工序。
劃線就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。
劃線的一般步驟為：
劃線
（1）劃出基準
（2）劃尺寸線
（3）劃輪廓線
（4）沖眼
劃針
鋼直尺
劃規
角尺
樣 沖
劃線
對于金屬材料，通常以鋸割的方式進行割斷。手鋸是人工鋸割的常用工具，利用它可分割金屬材料、木料和硬塑料等。
鋸割
注意：手持鐵鋸姿勢，鋸條安裝的正確性。
手鋸的操作要領：
a.站立和握鋸姿勢要正確。
b.推鋸加壓，回拉不加壓。
c.鋸程要長。
d.推拉要有節奏。
鋸割
起鋸方法：
a、選工件遠離自己的一端起鋸。
b、左手大拇指貼住鋸條，起鋸角要小，防止鋸齒崩裂。
c、行程短，壓力小，鋸入2-3mm后才逐漸正常割鋸。
鋸割
銼削
為使工件符合設計要求的形狀、尺寸和粗糙度，往往需要進行銼削、銑削和磨削等切削加工。
銼削操作要領：
a.銼削時要注意身體和手臂動作的協調。
b.在推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平穩而不上下擺動。
小組討論
設計一個簡易相框需要用到哪些工具？具體出的操作步驟有哪些？
木工筆、鋼直尺、磨砂、錘子、釘子
劃線 割鋸 材料表面處理 連接 成型
