結構穩定性演示儀設計方案
遼寧省通用技術學科教師技能大賽
遼陽縣第三高級中學 常 剛

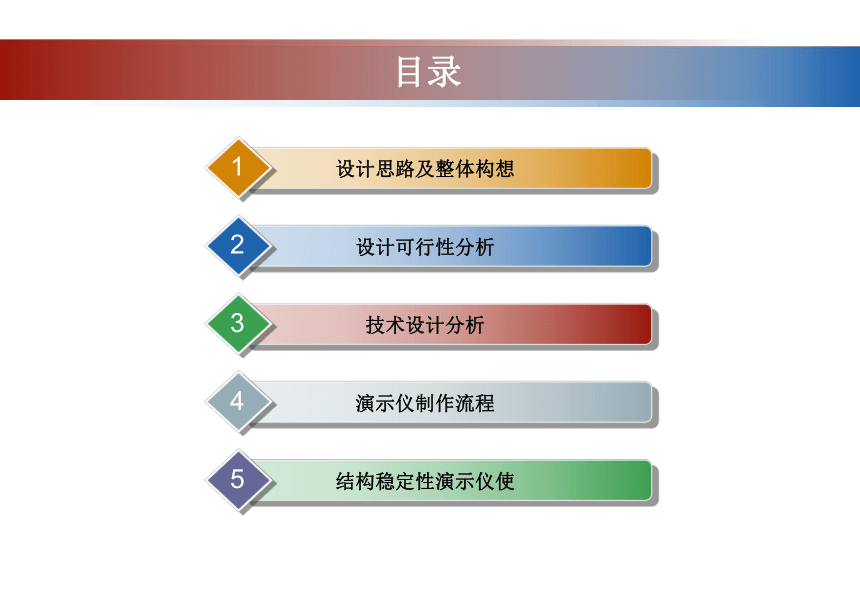

目錄
設計思路及整體構想
1
設計可行性分析
2
技術設計分析
3
演示儀制作流程
4
結構穩定性演示儀使
5

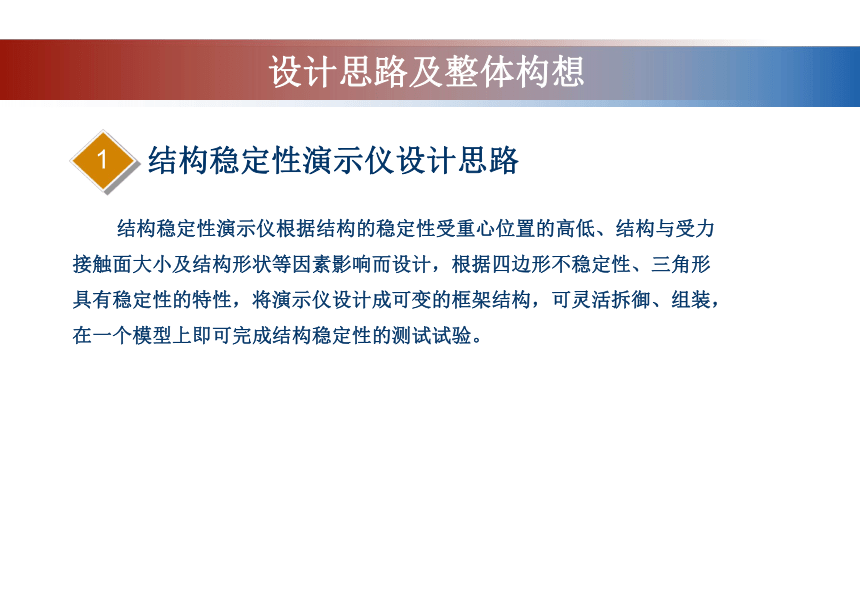

設計思路及整體構想
結構穩定性演示儀設計思路
1
結構穩定性演示儀根據結構的穩定性受重心位置的高低、結構與受力接觸面大小及結構形狀等因素影響而設計，根據四邊形不穩定性、三角形具有穩定性的特性，將演示儀設計成可變的框架結構，可靈活拆御、組裝，在一個模型上即可完成結構穩定性的測試試驗。

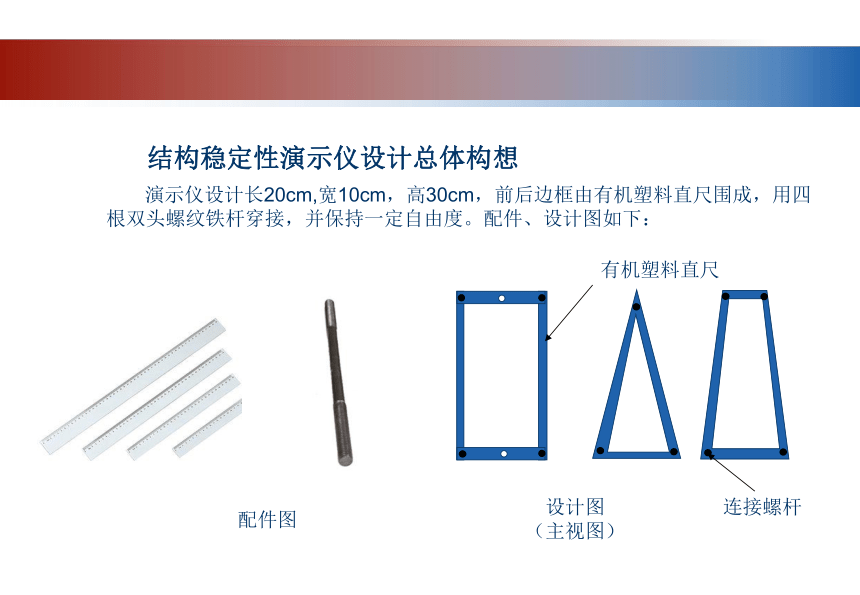

結構穩定性演示儀設計總體構想
演示儀設計長20cm,寬10cm，高30cm，前后邊框由有機塑料直尺圍成，用四根雙頭螺紋鐵桿穿接，并保持一定自由度。配件、設計圖如下：
配件圖
設計圖（主視圖）
連接螺桿
有機塑料直尺

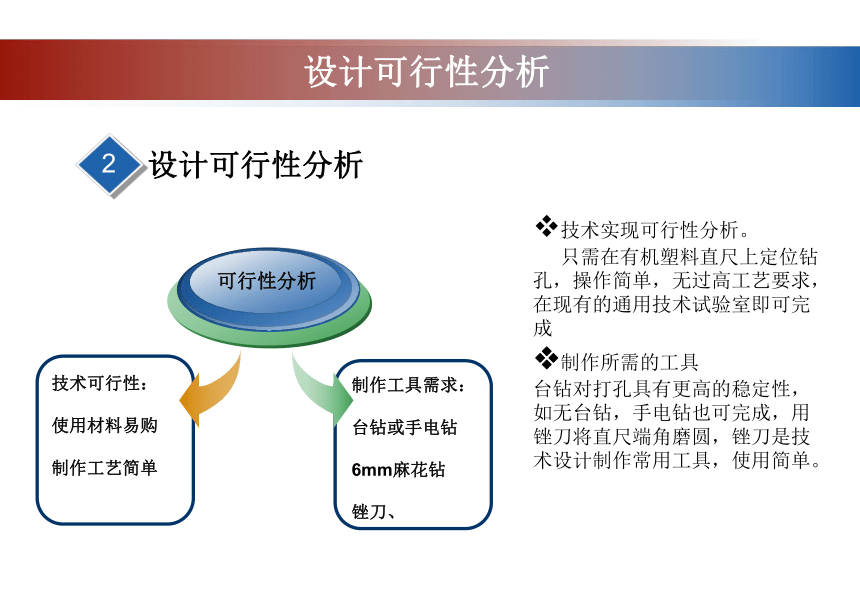

設計可行性分析
技術實現可行性分析。
只需在有機塑料直尺上定位鉆孔，操作簡單，無過高工藝要求，在現有的通用技術試驗室即可完成
制作所需的工具
臺鉆對打孔具有更高的穩定性，如無臺鉆，手電鉆也可完成，用銼刀將直尺端角磨圓，銼刀是技術設計制作常用工具，使用簡單。
2
設計可行性分析
技術可行性：
使用材料易購
制作工藝簡單
可行性分析
制作工具需求：
臺鉆或手電鉆
6mm麻花鉆
銼刀、
.
3
核心技術問題分析
核心技術問題分析
對上述存在的技術問題，在制作過程中注意分析解決，部分環節要通過多次試驗，最后完成制品
問題一：連接孔定位準確
問題二：螺桿連接處自由度
問題三：直尺端角磨圓
問題四：拉桿長度的計算
問題五：配重重量的設置
核心
問題
4
演示儀制作流程
樣品及規?；a(chǎn)
www.
工序1
工序2
工序3
工藝說明B
工藝說明A
有機塑料尺
組裝
演示儀生產及工藝流程
1、連接孔定位
2、打磨端角劃線
1、鉆孔
2、打磨端角
結構穩定性演示儀使用
支撐面大小影響因素
重心高低影響因素
結構穩定性演示儀使用
5
www.
四邊形易變形
三角形結構具有穩定性
重心垂直落點影響物體穩定
