設計過程、原則
及評價
一.設計的一般過程

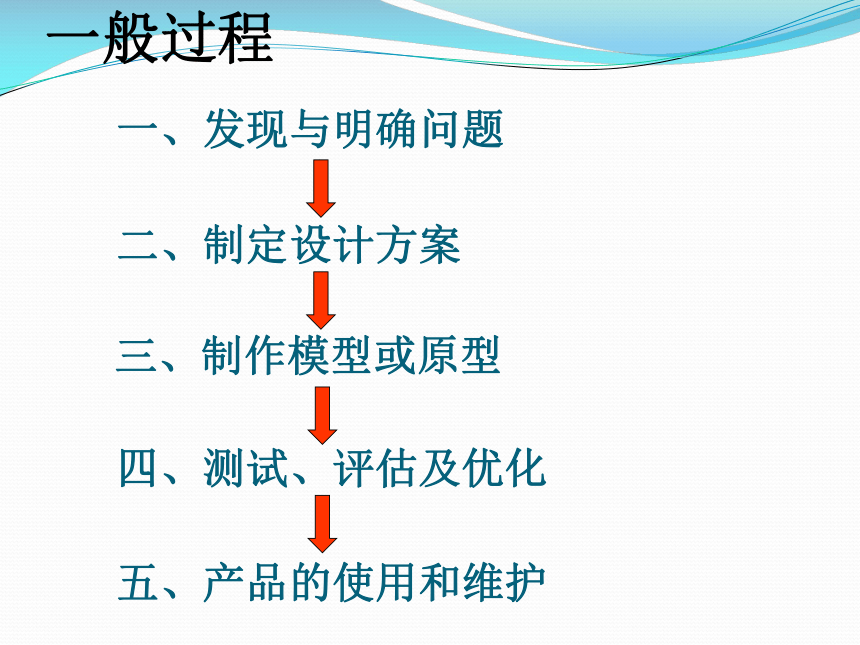

一般過程
一、發現與明確問題
二、制定設計方案
三、制作模型或原型
四、測試、評估及優化
五、產品的使用和維護

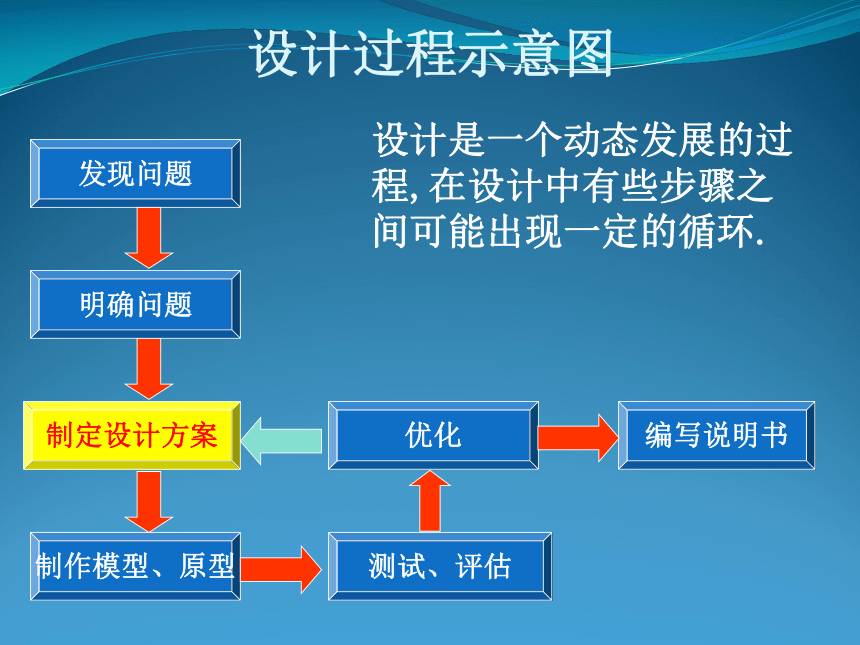

設計過程示意圖
發現問題
明確問題
制定設計方案
制作模型、原型
測試、評估
優化
編寫說明書
設計是一個動態發展的過程,在設計中有些步驟之間可能出現一定的循環.
收集信息
設計分析
方案構思
方案呈現
方案篩選

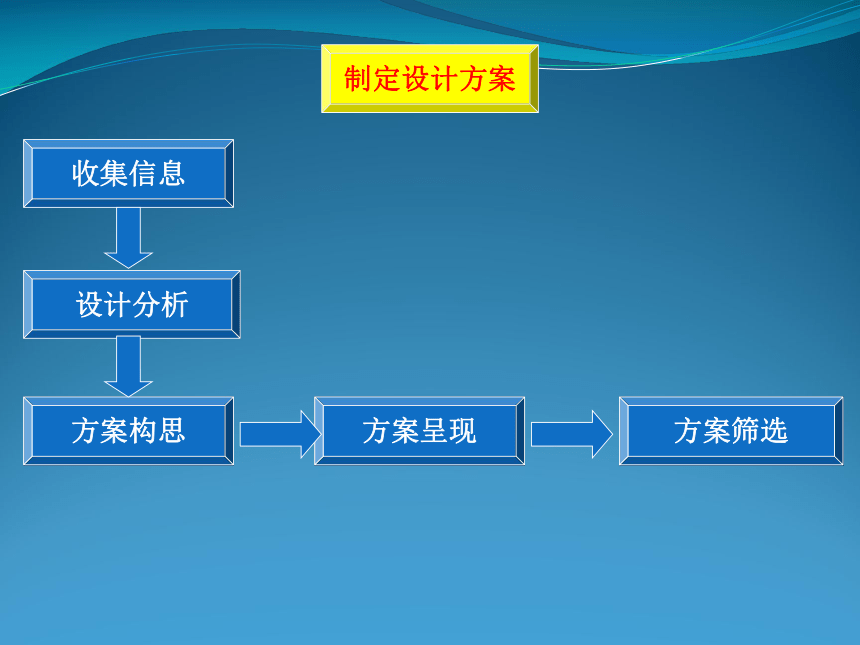

制定設計方案

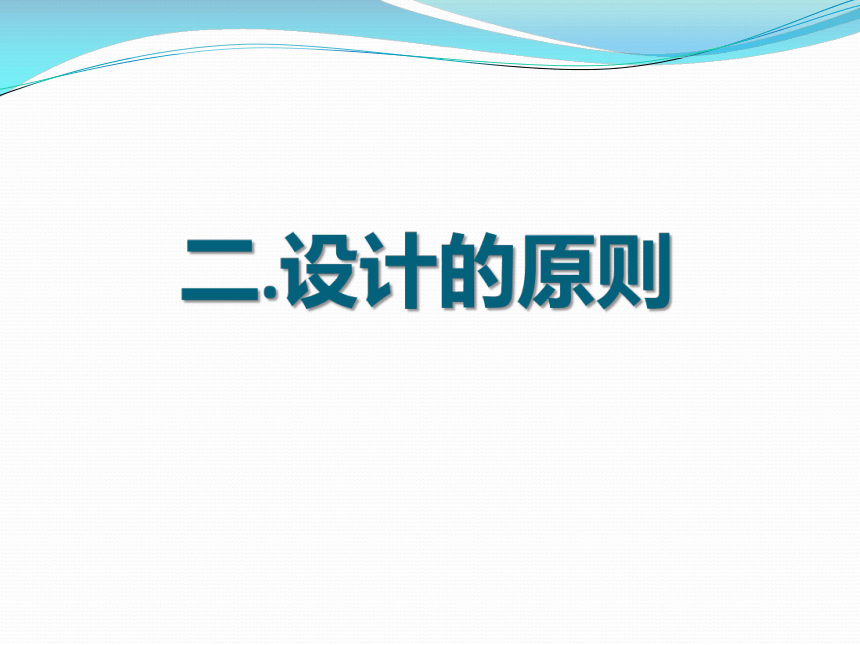

二.設計的原則

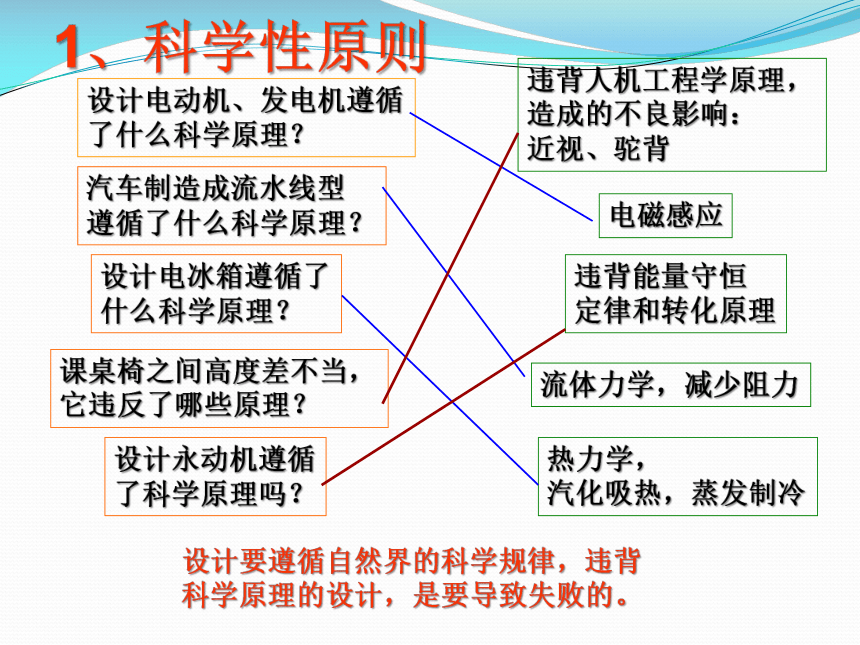

1、科學性原則
設計電動機、發電機遵循
了什么科學原理？
汽車制造成流水線型
遵循了什么科學原理？
設計電冰箱遵循了
什么科學原理？
課桌椅之間高度差不當，
它違反了哪些原理？
設計永動機遵循
了科學原理嗎？
電磁感應
流體力學，減少阻力
熱力學，
汽化吸熱，蒸發制冷
違背人機工程學原理，
造成的不良影響：
近視、駝背
違背能量守恒
定律和轉化原理
設計要遵循自然界的科學規律，違背
科學原理的設計，是要導致失敗的。

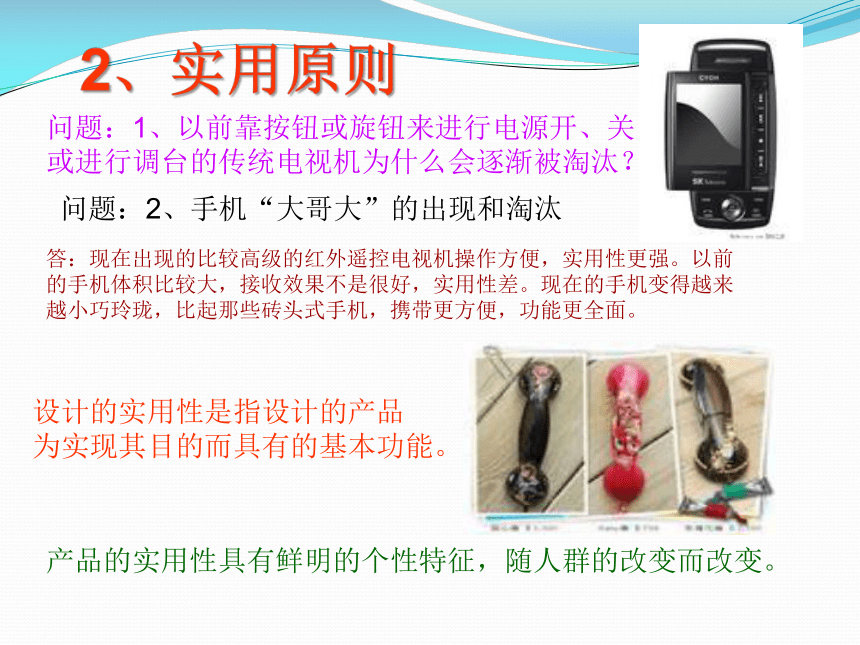

2、實用原則
設計的實用性是指設計的產品
為實現其目的而具有的基本功能。
產品的實用性具有鮮明的個性特征，隨人群的改變而改變。
問題：1、以前靠按鈕或旋鈕來進行電源開、關
或進行調臺的傳統電視機為什么會逐漸被淘汰？
問題：2、手機“大哥大”的出現和淘汰
答：現在出現的比較高級的紅外遙控電視機操作方便，實用性更強。以前
的手機體積比較大，接收效果不是很好，實用性差。現在的手機變得越來
越小巧玲瓏，比起那些磚頭式手機，攜帶更方便，功能更全面。

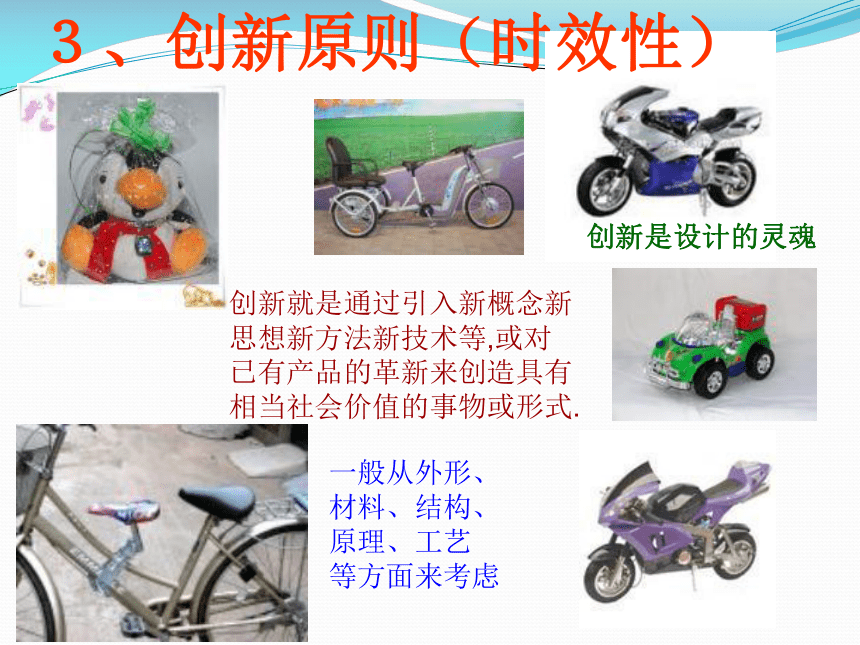

３、創新原則（時效性）
創新是設計的靈魂
創新就是通過引入新概念新
思想新方法新技術等,或對
已有產品的革新來創造具有
相當社會價值的事物或形式.
一般從外形、
材料、結構、
原理、工藝
等方面來考慮

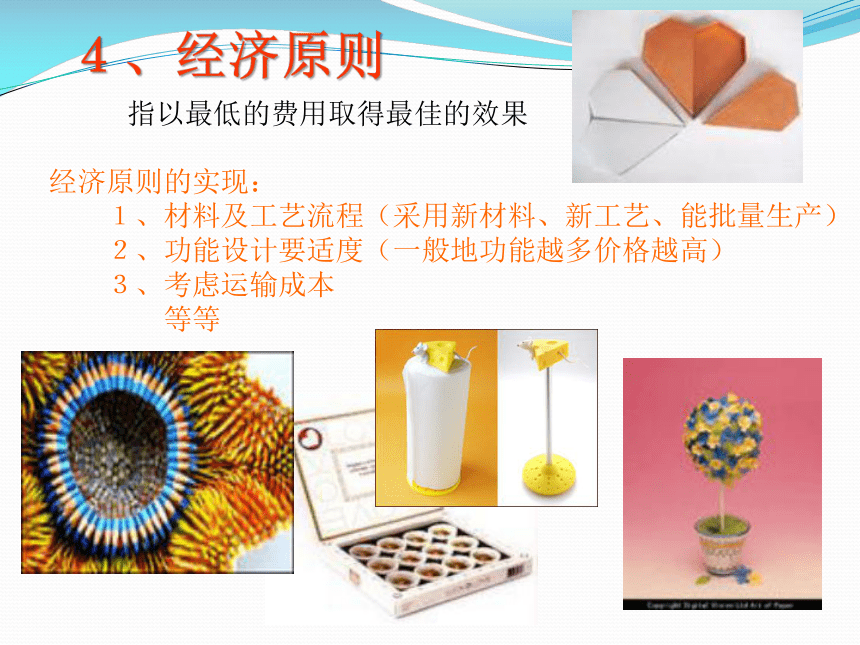

４、經濟原則
指以最低的費用取得最佳的效果
經濟原則的實現：
　　１、材料及工藝流程（采用新材料、新工藝、能批量生產）
　　２、功能設計要適度（一般地功能越多價格越高）
　　３、考慮運輸成本
　　　　等等

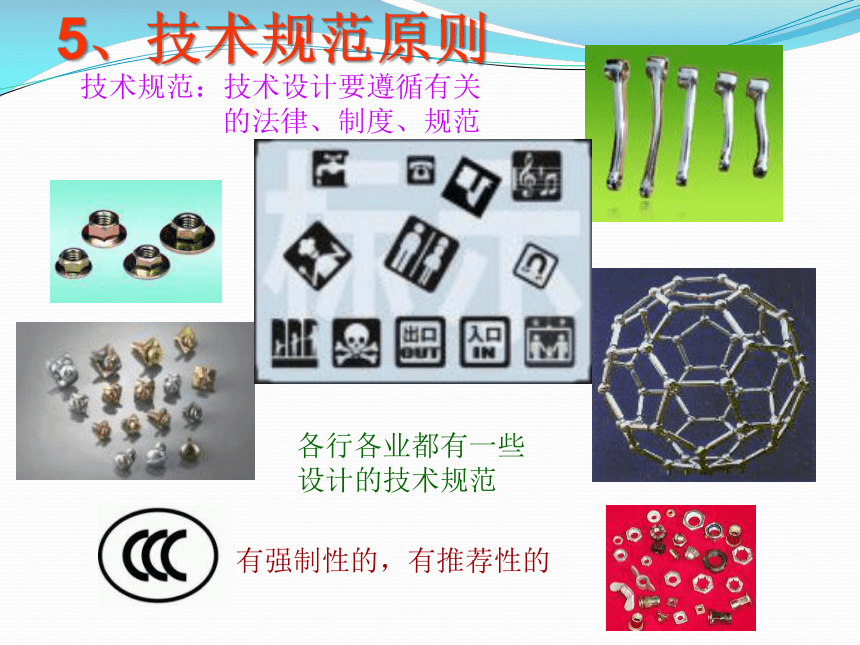

5、技術規范原則
技術規范：技術設計要遵循有關
的法律、制度、規范
各行各業都有一些
設計的技術規范
有強制性的，有推薦性的

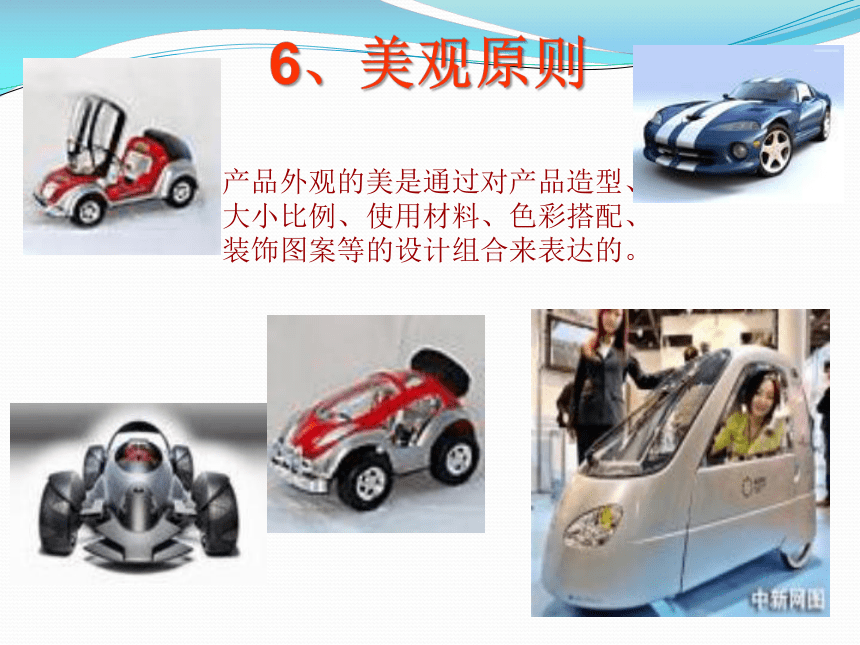

6、美觀原則
產品外觀的美是通過對產品造型、
大小比例、使用材料、色彩搭配、
裝飾圖案等的設計組合來表達的。
3、美感
①動感：是設計者在作品中表現出來的一種帶有想象化的感覺
②節奏感：有規律的變化，可以產生出節奏感的效果
③方向感：具有方向感的物品，會平添幾分生氣
④比例：黃金比例，寬長之比為1：1.618
7、可持續性原則
可持續性原則 (從自然生態的角度考慮)
與道德原則(從社會的角度考慮)：
①為什么方便袋采用可降解塑料來制作？
②為什么制作快餐盒以谷物秸桿為材料？
③為什么農業上推廣使用高效、低毒、低殘留的農藥和化肥？
④為什么大力發展水力、風力、地熱和太陽能發電？
⑤為什么有的城市公交汽車改用液化氣？
⑥為什么汽車供油系統由傳統的化油器改為電噴裝置？
⑦為什么以前家里暖氣管道原來都用鋼管，現在被塑鋼管代替？
可持續發展設計原則包括以下主要內容:
①設計過程的每一個決策充分考慮盡量減少對環境的破壞.
②盡可能減少原料和自然資源的使用,減輕各種技術、
工藝對環境的污染。
③在設計過程中最大限度地減小產品重量和體積，
精簡結構；在生產中減少消耗；在流通中降低成本；
在消費中減少污染。
④改進產品結構設計，使用過的產品廢棄物中尚有利用
價值的資源或部件便于回收，減少廢棄物的垃圾量。
8、安全性原則
問題：
①北方交大的一項調查表明，手機的電磁輻射，
有一半被人體吸收，其中有四分之一被人腦吸收。
據調查，長期使用手機的人，已經出現頭暈、記
憶力減退、視力下降、耳部出現紅斑等癥狀。人們
是不是對這種不安全因素置之不理？人們怎樣去消
除這種不安全的因素？
②為什么小孩子的玩具都沒有鋒利的棱角和尖的局部形狀？
③為什么現在的轎車都配備安全氣囊？
小結
科學性原則
創新原則
實用原則
經濟原則
技術規范原則
美觀原則
可持續性原則
安全原則
............
在先后順序上，沒有誰比誰更重要的問題，各個原則通過之間也不是孤立的，而是彼此聯系、彼此制約的。
三.設計的評價
設計中評價的目的
www.themegallery.com
對設計者樹立質量管理意識、強化質量管理、高質量完成設計任務具有重要作用
2
有助于設計中的信息交流和工作反思
1
評價的方法
www.themegallery.com
評價對象由兩部分組成
設計的過程
設計的成果
評價者由兩部分組成
自我評價
他人評價
一、對設計過程的評價
www.themegallery.com
1、發現與明確問題
2、制定設計方案
3、制作模型或原型
4、測試、評估及優化
5、產品的使用和維護
設計過程的評價
對設計過程的評價
www.themegallery.com
設計過程是否完備
1
分工是否合理
2
形成的中間成果是否符合要求
5
全過程是否有質量控制和改進措施
6
采用的方法和手段是否正確
3
各個環節或階段的任務是否完成
4
對最終產品的評價
www.themegallery.com
戶外活動無處坐
發現與明確問題
便攜式小凳的設計要求是什么？
“設計要求”包括的內容有：
⑴ 功能；
⑵ 外形、材料、結構、技術指標等要求；
⑶ 完成時間、成本等；
⑷ 反映的文化內涵。
便攜式小凳的設計要求：
功能:外出使用，攜帶方便
結構穩固,最大承重為600牛頓。
重量輕,并能方便地 放入中學生書包。
材料成本不高于5元
馬上行動
主要環節 具體工作內容
調查需求 設計訪談提綱和調查問卷
統計分析 統計分析，繪制圖表
討論 確定設計項目
列出設計要求
1、收集信息
2、設計分析
3、方案構思
4、方案呈現
5、方案篩選
應明確:
1.運用不同的材料、結構可以產生不同的設計方案。
2.任何設計方案都有改進的可能性，好方案決不會僅有一個。
制定設計方案
用戶調查
專家咨詢
查閱圖書
瀏覽互聯網
1.收集信息
可以通過用戶調查、專家咨詢、查閱圖書資料、收聽收看廣播電視、瀏覽互聯網等收集信息。
（1）收集有關各類凳子的資料
（2）收集有關各類便攜、折疊、組合式凳子的資料
（3）查閱人機工程學的有關資料
（4）觀看有關坐具的手工生產和機械化生產的音像資料
（5）訪問木工師傅，了解他們制作凳子的經驗
（6）在幼兒園和小學收集所用凳子的尺寸資料
成本不高于5元
攜帶方便
體積小
自重輕
易于制作
結構穩固
材料(選擇)
攜帶(方便)
結構(穩固)
盡量縮小體積
采用可拆卸式
采用折疊式
擴大支撐面
采用榫接方式連接
采用插接方式連接
選用輕質材料
選用易加工材料
選用廢舊材料(月餅盒)
2.設計分析
3.方案構思（頭腦風暴活動）
根據設計要求，大膽構思，挖掘創造潛力，提出多個設想。
材 料
結 構
連接
方式
對設計方案進行綜合
A.采用瓦楞紙材料的方案草圖
B.采用木板、木棍材料的方案草圖
C.采用五夾板材料的方案草圖
D.采用其他材料的方案草圖
4.方案呈現
方案A：采用瓦楞紙材料的方案草圖
方案B：采用木板、木棍材料的方案草圖
方案C:采用五夾板材料的方案草圖
方案D:采用其他材料的方案草圖
6.方案篩選
對提出的幾個設計方案,依據一定的原則,對方案進行篩選.
方案C3比較符合設計要求.
(1)繪制圖樣（三視圖）
(2)制作模型或者原型(縮小\簡化)
制作模型或原型
制作過程分解圖
用高密度板做的一張凳子
（1）測試：
檢驗產品在操作、使用過程中，在結構和技術性能等方面能否達到預定的設計要求。（承重、穩定性）
（2）評估：
對各個方案的結構穩固、造型、制作難度、自重、體積、攜帶、成本等方面進行評估。
測試、評估及優化
（3）優化：
分析測試和評估的具體記錄，同時聽取用戶、專家等的意見進行改正。 （增加結構強度、美化外觀）
正確使用和維護可以使產品更好地滿足人們的需求,并能延長其使用壽命
如何設計使用說明書
產品的使用和維護
使用說明書
產品簡介
產品構成
技術指標
使用方法
注意事項
適用范圍
紙質橋梁模型設計制作
要求：鉛化紙、白線、固體膠、外形297mm× 45mm×35mm、
檢測項目：外觀評分、結構評分、自重測試和承重測試。
承重測試采用懸掛普通礦泉水瓶的方式 。
