第二部分
通用技術（共50分）
一、選擇題（本大題共13小題，每小題2分，共26分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）

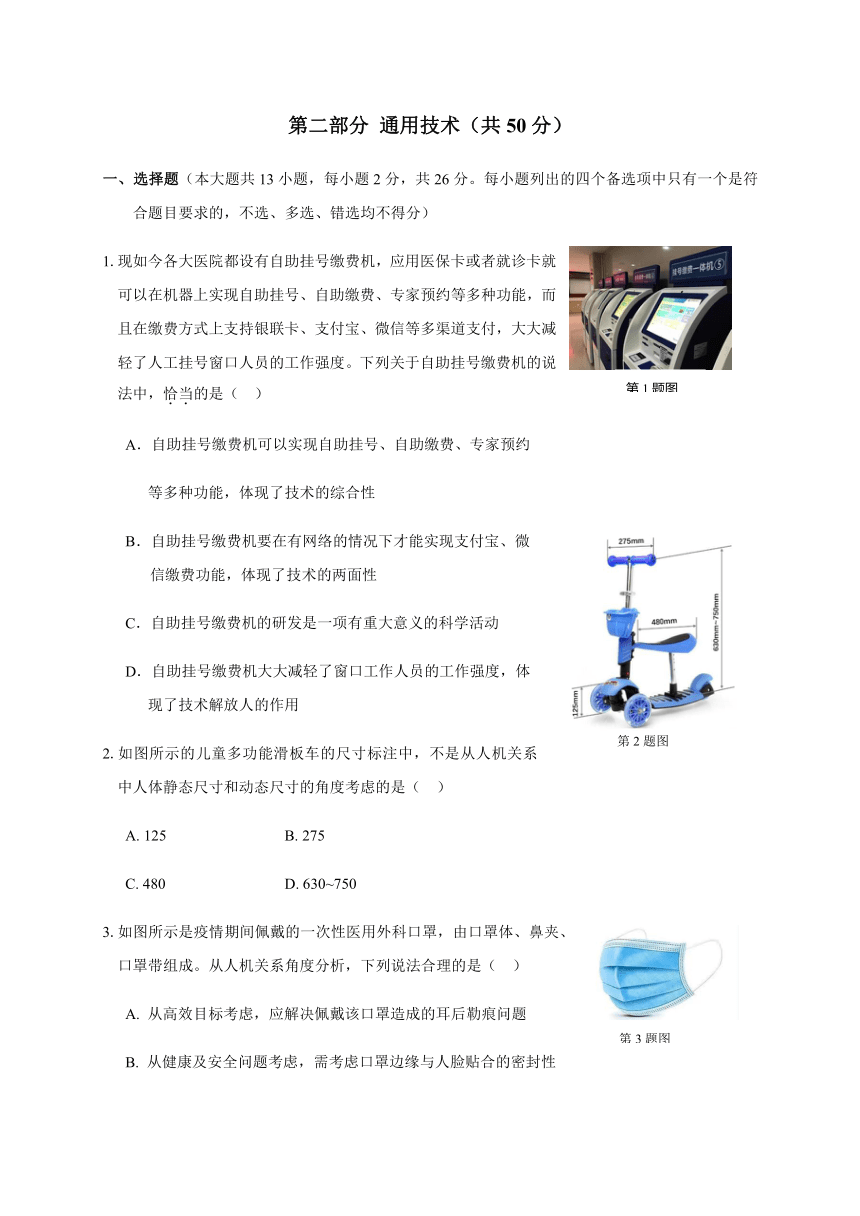

1.現如今各大醫院都設有自助掛號繳費機，應用醫保卡或者就診卡就
可以在機器上實現自助掛號、自助繳費、專家預約等多種功能，而且在繳費方式上支持銀聯卡、支付寶、微信等多渠道支付，大大減輕了人工掛號窗口人員的工作強度。下列關于自助掛號繳費機的說法中，恰當的是（
）
A．自助掛號繳費機可以實現自助掛號、自助繳費、專家預約
等多種功能，體現了技術的綜合性
B．自助掛號繳費機要在有網絡的情況下才能實現支付寶、微
信繳費功能，體現了技術的兩面性
C．自助掛號繳費機的研發是一項有重大意義的科學活動
D．自助掛號繳費機大大減輕了窗口工作人員的工作強度，體
現了技術解放人的作用
2.如圖所示的兒童多功能滑板車的尺寸標注中，不是從人機關系
中人體靜態尺寸和動態尺寸的角度考慮的是（
）
A.
125
B.
275
C.
480
D.
630~750
3.如圖所示是疫情期間佩戴的一次性醫用外科口罩，由口罩體、鼻夾、口罩帶組成。從人機關系角度分析，下列說法合理的是（
）
A.
從高效目標考慮，應解決佩戴該口罩造成的耳后勒痕問題
B.
從健康及安全問題考慮，需考慮口罩邊緣與人臉貼合的密封性
C.
從人的動態尺寸考慮，需設計成人型和兒童型兩種規格
D.
從信息交互考慮，需設計成藍色、粉色、白色等多種顏色

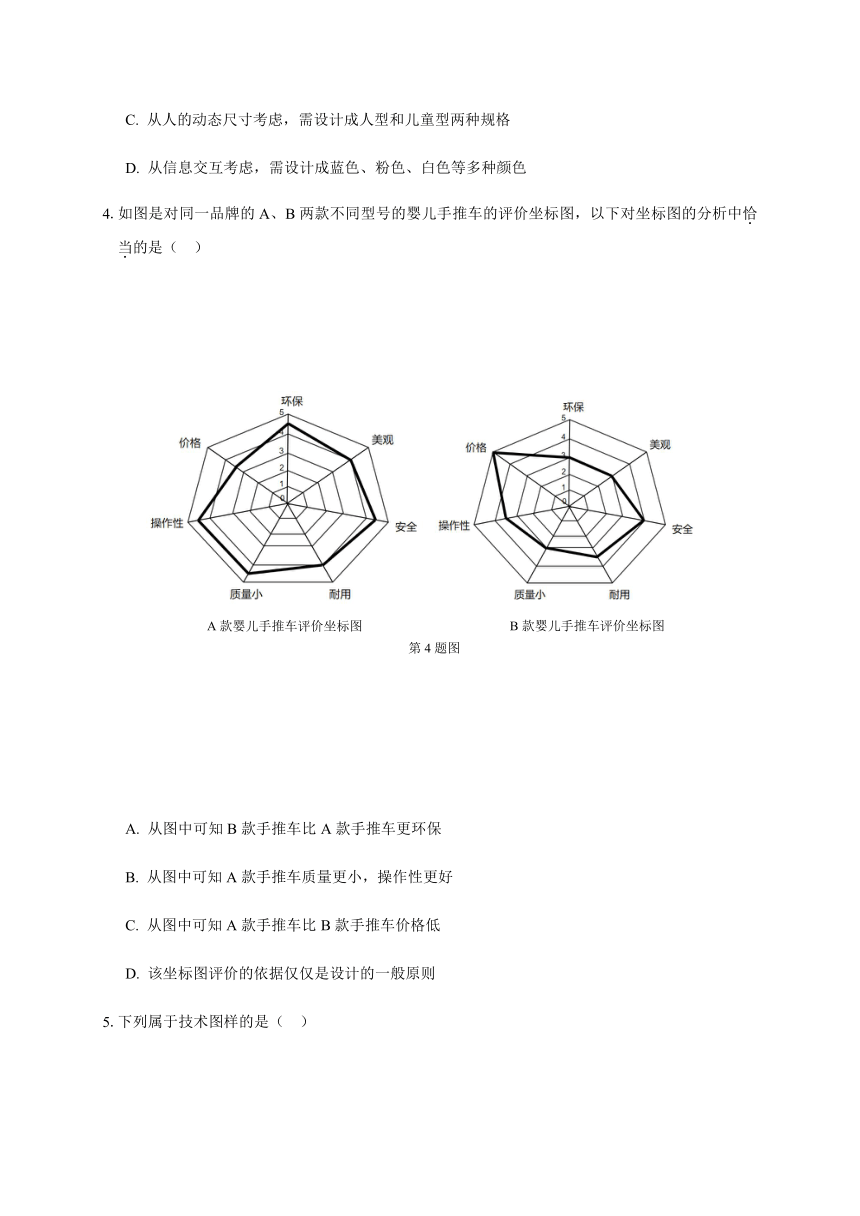

4.如圖是對同一品牌的A、B兩款不同型號的嬰兒手推車的評價坐標圖，以下對坐標圖的分析中恰當的是（
）
A.
從圖中可知B款手推車比A款手推車更環保
B.
從圖中可知A款手推車質量更小，操作性更好
C.
從圖中可知A款手推車比B款手推車價格低
D.
該坐標圖評價的依據僅僅是設計的一般原則

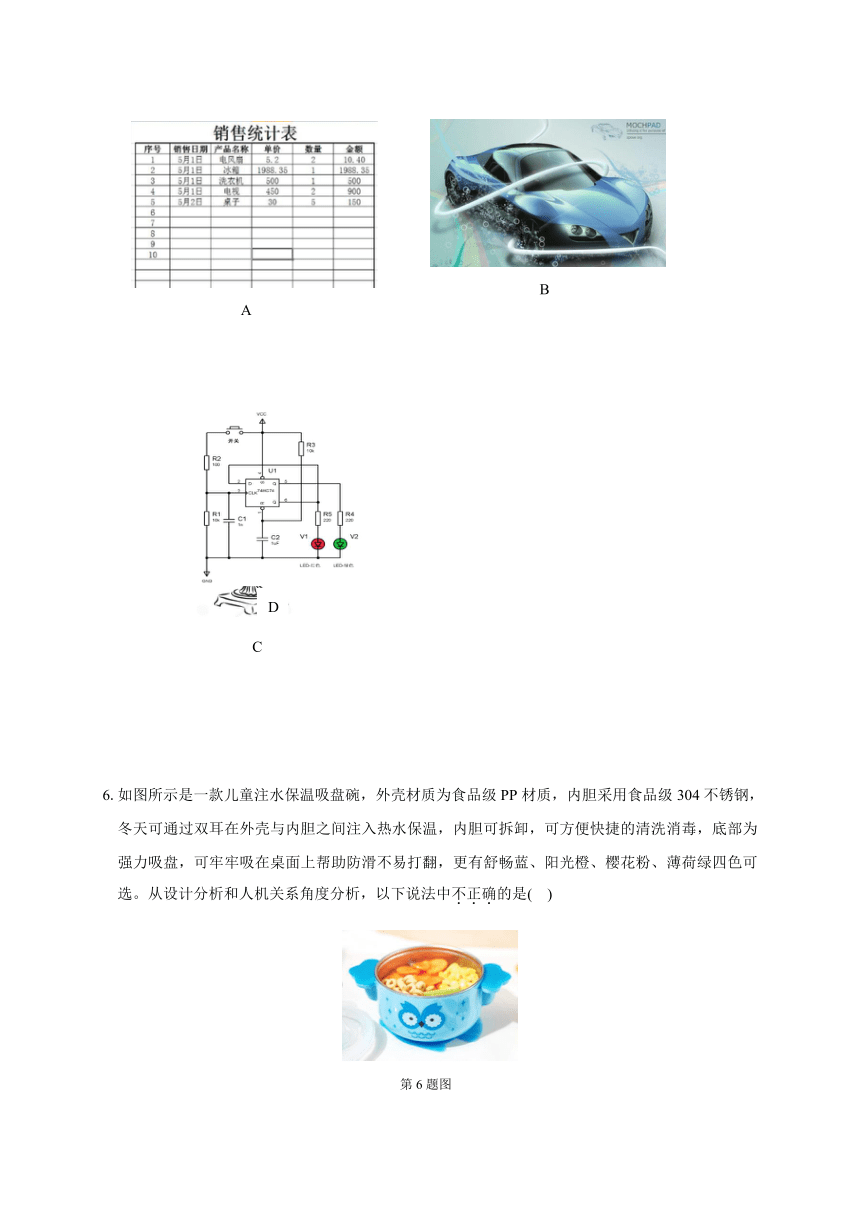

5.下列屬于技術圖樣的是（
）
6.如圖所示是一款兒童注水保溫吸盤碗，外殼材質為食品級PP材質，內膽采用食品級304不銹鋼，冬天可通過雙耳在外殼與內膽之間注入熱水保溫，內膽可拆卸，可方便快捷的清洗消毒，底部為強力吸盤，可牢牢吸在桌面上幫助防滑不易打翻，更有舒暢藍、陽光橙、櫻花粉、薄荷綠四色可選。從設計分析和人機關系角度分析，以下說法中不正確的是(
)
A．外殼材質為食品級PP材質，內膽采用食品級304不銹鋼，主要考慮了物的因素
B．碗底強力吸盤的設計，可牢牢吸在桌面上，防滑不易打翻，主要考慮了環境的因素和人的因素
C．有舒暢藍、陽光橙、櫻花粉、薄荷綠四色可選，主要考慮了人的心理需求
D．內膽可拆卸，可方便快捷的清洗消毒，實現了人機關系的高效目標

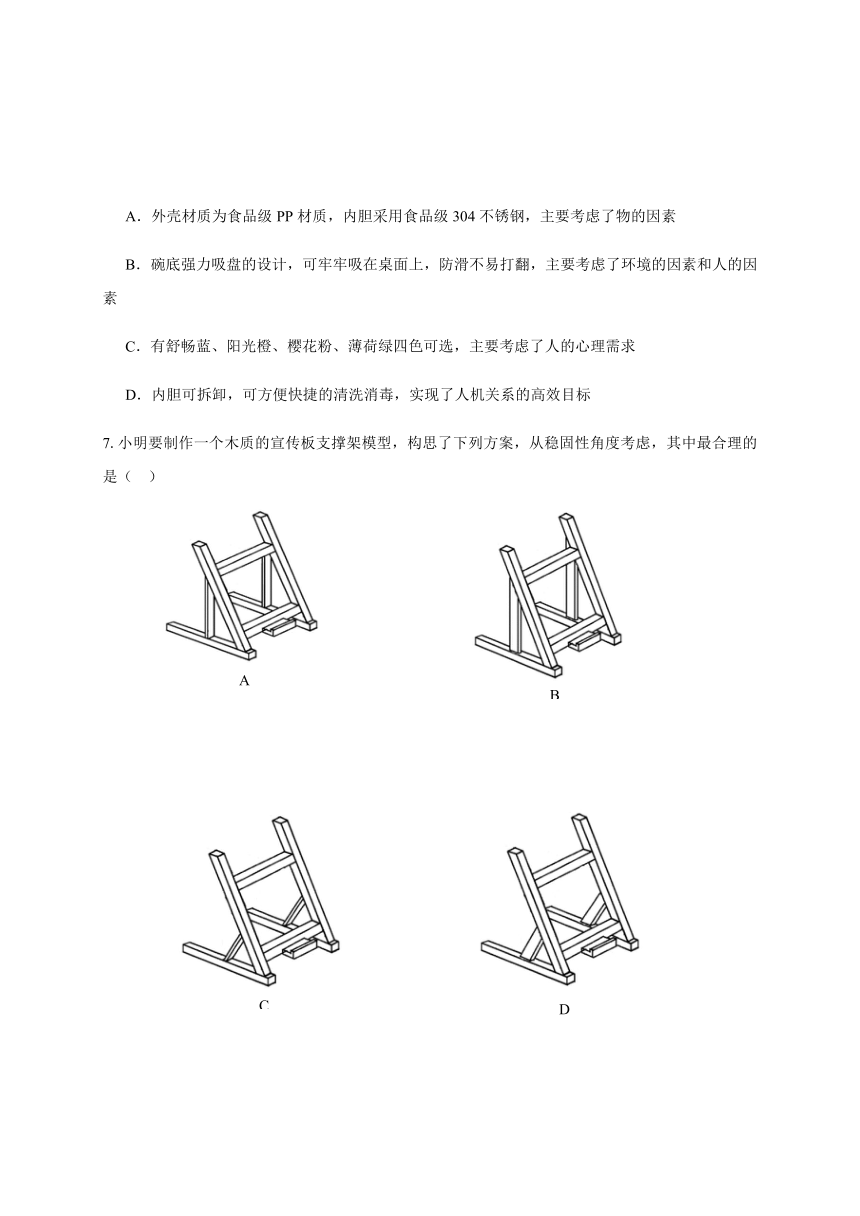

7.小明要制作一個木質的宣傳板支撐架模型，構思了下列方案，從穩固性角度考慮，其中最合理的是（
）

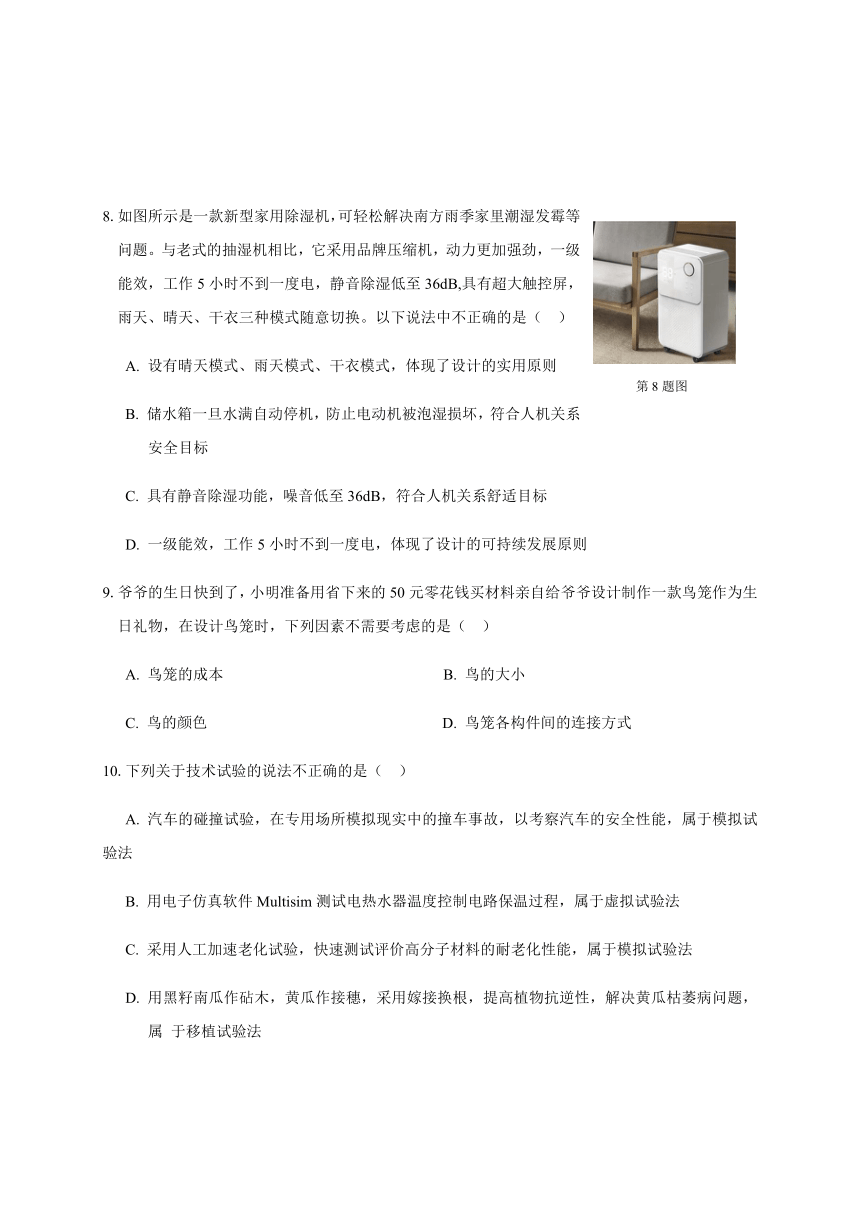

8.如圖所示是一款新型家用除濕機，可輕松解決南方雨季家里潮濕發霉等問題。與老式的抽濕機相比，它采用品牌壓縮機，動力更加強勁，一級能效，工作5小時不到一度電，靜音除濕低至36dB,具有超大觸控屏，雨天、晴天、干衣三種模式隨意切換。以下說法中不正確的是（
）
A.
設有晴天模式、雨天模式、干衣模式，體現了設計的實用原則
B.
儲水箱一旦水滿自動停機，防止電動機被泡濕損壞，符合人機關系
安全目標
C.
具有靜音除濕功能，噪音低至36dB，符合人機關系舒適目標
D.
一級能效，工作5小時不到一度電，體現了設計的可持續發展原則
9.爺爺的生日快到了，小明準備用省下來的50元零花錢買材料親自給爺爺設計制作一款鳥籠作為生日禮物，在設計鳥籠時，下列因素不需要考慮的是（
）
A.
鳥籠的成本
B.
鳥的大小
C.
鳥的顏色
D.
鳥籠各構件間的連接方式
10.下列關于技術試驗的說法不正確的是（
）
A.
汽車的碰撞試驗，在專用場所模擬現實中的撞車事故，以考察汽車的安全性能，屬于模擬試驗法
B.
用電子仿真軟件Multisim測試電熱水器溫度控制電路保溫過程，屬于虛擬試驗法
C.
采用人工加速老化試驗，快速測試評價高分子材料的耐老化性能，屬于模擬試驗法
D.
用黑籽南瓜作砧木，黃瓜作接穗，采用嫁接換根，提高植物抗逆性，解決黃瓜枯萎病問題，屬
于移植試驗法
11.小明用3mm厚的鋼板加工如圖所示的零件，關于圖中尺寸標注正確的是（
）
A.
錯標4處，漏標4處
B.
錯標4處，漏標5處
C.
錯標5處，漏標4處
D.
錯標5處，漏標5處
12.按照1:5的比例繪制了如圖所示的某一燕尾槽零件的機械加工圖，關于尺寸標注說法正確的是（
）
A.該零件的實際高度為300mm
B.
要加工該零件還需標注1個尺寸
C.
40標注錯誤
D.
120標注正確
13.根據軸測圖判斷三視圖中缺少的圖線有（
）
A.1條
B.2條
C.3條
D.4條
二、非選擇題（本大題共4小題，第14小題6分，第15小題6分，第16小題3分，第17小題9分，共24分）
14.如圖1所示為某設計師設計的可折疊寶寶餐椅。該寶寶餐椅主要有以下特點：①整體高度三檔可調，輕松對接大部分餐桌；②使用德國進口鍍黃銅螺絲，內嵌式設計，螺栓頭藏于木材中；③腳踏有四檔高度可調，適合寶寶不同年齡段的需求；④餐盤采用內凹形設計，物品不易滑落。請根據描述，完成以下任務
（1）腳踏高度可調，主要實現人機關系的
目標；內嵌式設計，螺栓頭內藏于木材中，主要是實現人機關系的
目標；
（2）在調節踏腳高度時，主要參考的數據是
（在A.人腳的長度；B.人的小腿長度；C.飯桌的高度；D.椅面的高度中選擇合適的選項，將序號填入“
”處）
（3）從設計分析角度考慮，整體高度三檔可調，輕松對接大部分餐桌，主要是從
的角度考慮的。（從A.人；B.物；C.環境中選擇合適的一項，將序號填入“
”處）
（4）如圖2所示，從人機關系角度分析，圖中標注的尺寸既沒有考慮人體動態尺寸，也沒有考慮人體靜態尺寸的是
(從A.32cm;
B.22cm;
C.25cm;
D.60cm中選擇合適的一項，將序號填入“
”處)
（5）將不同年齡段的小孩模型放入該款餐椅中進行試驗，這種試驗方法屬于
（從A.虛擬試驗法；B.模擬試驗法；C.移植試驗法；D.強化試驗法中選擇合適的一項，將序號填入“
”處）
15.如圖所示是一款疫情期間專為教師上網課設計的手機俯拍支架。該設備
由手機夾、26cm大光圈燈和碳素鋼合金材質的穩固支架組成，請根據圖，回答下面問題：
（1）手機俯拍支架設計成可折疊結構，便于運輸，減少了運輸和倉庫存儲
的成本，體現了設計的
原則（從A.創新；B.美觀；C.經濟中選
擇合適的一項，將序號填入“
”處）
（2）光圈燈采用USB插口供電，體現了設計的
原則（從A.經
濟；B.技術規范；C.可持續發展中選擇合適的一項，將序號填入“
”處）
（3）設計過程可以用流程圖來表示，下列能較合理的反映手機俯拍支架設
計過程的
（在下列選項中選擇合適的選項，將序號填入“
”處）；
（4）如圖2所示是手機俯拍支架的評價坐標圖，對坐標圖分析中不正
確的是
（在A．評價的依據既有設計的要求，也有設計的一般原則；B．成本較高；C．維護較簡單中選擇合適的選項，將序號填入“
”處）；
（5）光圈燈的高度、手機夾的高度均可調節，為了便于調節，采用下面哪個連接件最為合適
（在下列選項中選擇合適的選項，將序號填入“
”處）；
16.補全三視圖中所缺的3條圖線
17.小明買了如圖1所示的可手持、可立桌面的便攜式小風扇，但在使用中發現該小風扇立在桌面上時高度不夠而且容易倒。他想設計制作一個連接件，將小風扇安裝到如圖2所示的書立上。經過測量小風扇手柄直徑30mm。請你設計該連接件，設計要求如下：
A.利用該連接件可以實現小風扇與書立的可靠連接；
B.使小風扇的高度在書立高度基礎上實現0-100mm范圍內的連續調節；
C.不能在小風扇手柄上鉆孔或開槽破壞小風扇手柄原有結構；
D.書立上可鉆孔，最好小風扇能夠方便的裝上和取下；
E.連接件主要材料采用2mm厚的鋼板，輔助材料自選。
（1）小明發現該問題的途徑是
（從A.觀察日常生活；B.收集與分析
信息；C.技術試驗與技術研究中選擇合適的一項，將序號填入“
”處）
（2）以下不屬于設計該連接件的限制因素的是
（從A.小風扇手柄的直徑；B.連接件的材料；C.小風扇扇葉尺寸中選擇合適的一項，將序號填入“
”處）
（3）畫出連接件的設計草圖，必要時可用文字說明；
（4）在設計草圖上標注主要尺寸；
（5）對設計的連接件進行技術試驗，以下不合理的是
（從
下面選項中選擇合適的一項，填入“
”處）
A.調節連接件看小風扇高度能否在0-100mm范圍連續調節；
B.反復的將小風扇裝上和取下，看是否方便；
C.將小風扇風速開到最大檔，看書立是否會翻倒；
第二部分
通用技術部分（共50分）
一、選擇題（本大題共13小題，每小題2分，共26分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
1
2
3
4
5
6
7
8
9
10
11
12
13
D
A
B
B
D
A
D
B
C
C
B
C
B
11題解析：錯標90、110、30、45四處尺寸，漏標5處尺寸如下
二、非選擇題（本大題共4小題，第14小題6分，第15小題6分，第16小題3分，第17小題9分共24分）
14．（6分,每空1分）
（1）
舒適
安全
（2）
B
（3）
C
（4）
D
（5）
B
15．（6分，第3小問2分，其他空每空1分）
（1）
C
（2）
B
（3）
D
（2分）
（4）
B
（5）
C
16.
共3分，每條線1分
17.共9分
（1）
A
1分
（2）C
1分
（3）（4）共6分，圖4分，尺寸2分
實現小風扇與書立的連接
1分
沒有在手柄上鉆孔或開槽
1分
實現高度0-100mm范圍內連續調節
1分
主要材料為2mm厚鋼板，美觀立體感
1分
尺寸標注，共2分，標注下列任意兩個得2分
槽長度0-100mm
1分
與手柄連接包裹結構直徑30mm
1分
其他合理尺寸
1分
（5）C
1分
