南州中學 teachers Z

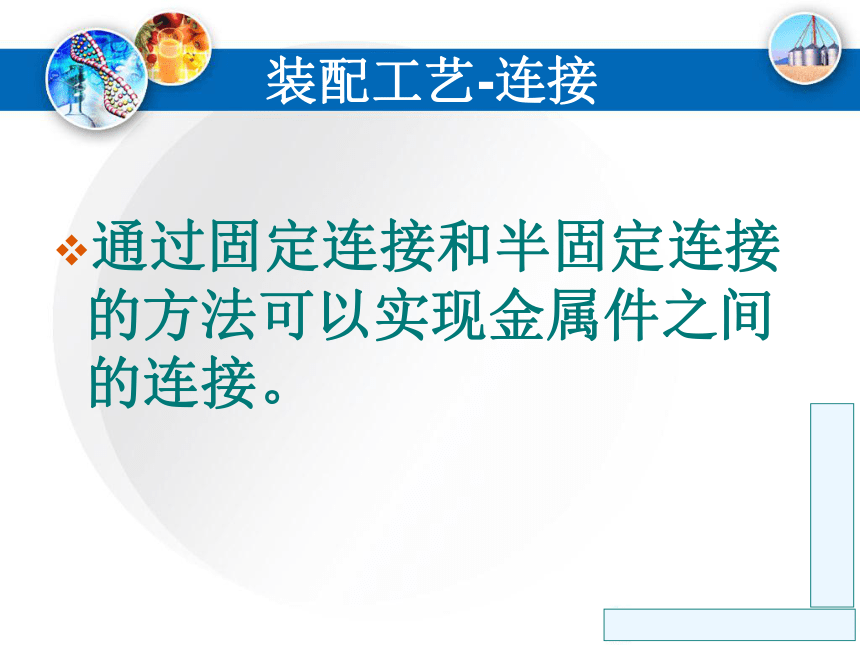

裝配工藝-連接
通過固定連接和半固定連接的方法可以實現金屬件之間的連接。

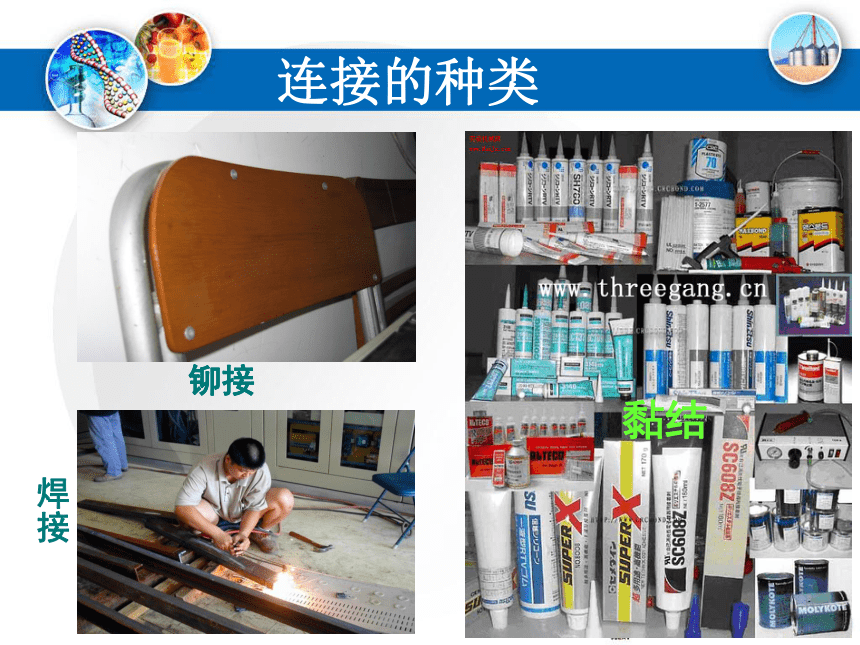

連接的種類
鉚接
黏結
焊接
鉚接

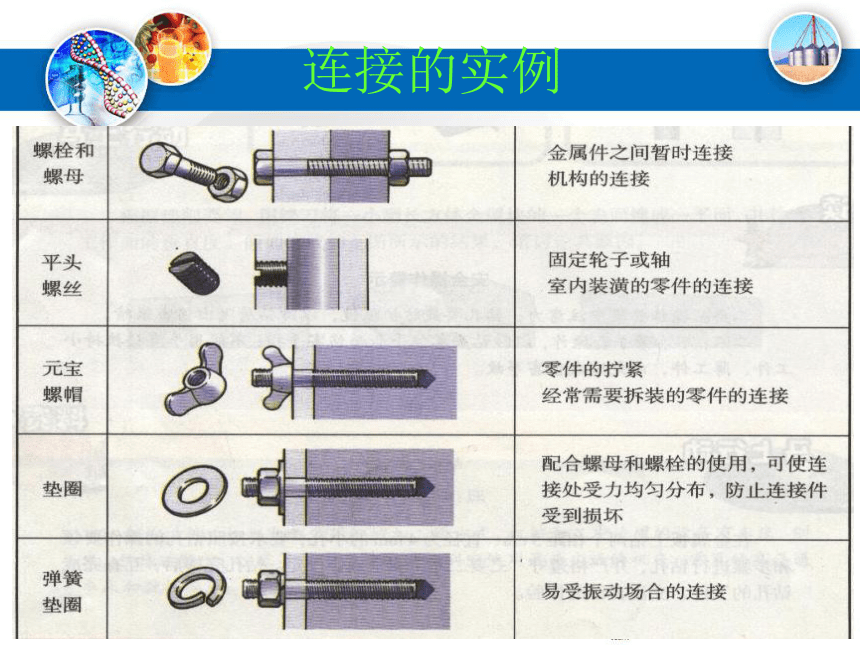

連接的實例

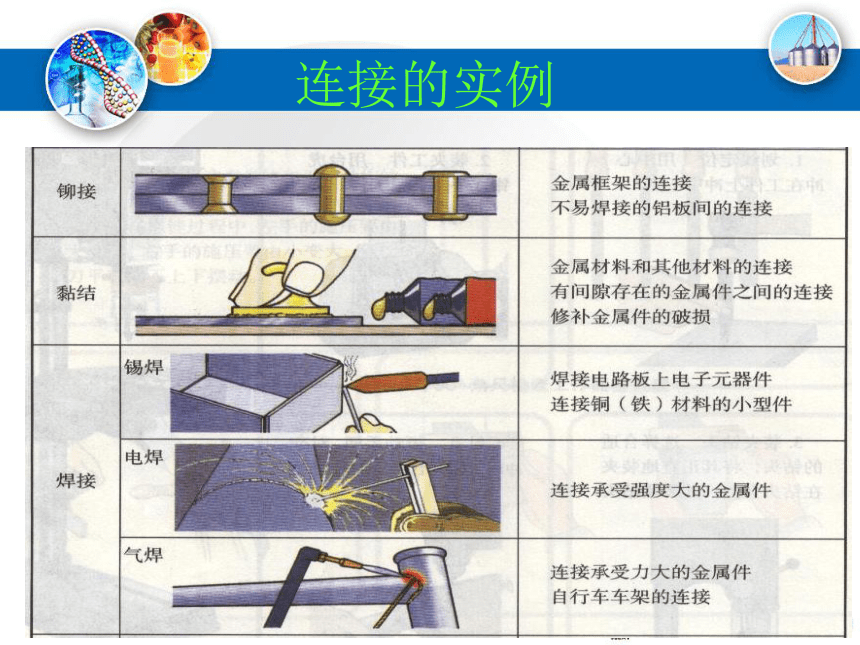

連接的實例

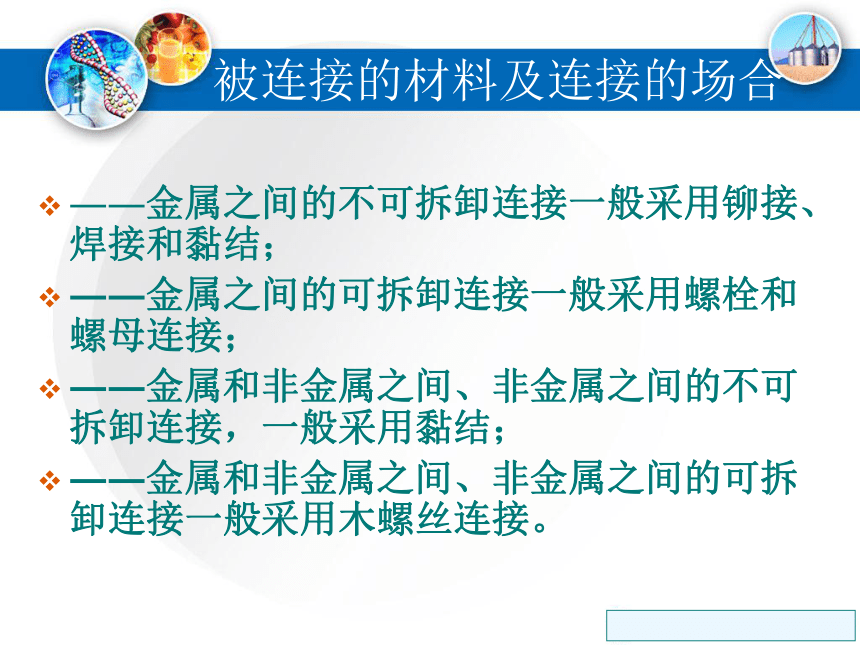

被連接的材料及連接的場合
――金屬之間的不可拆卸連接一般采用鉚接、焊接和黏結；
――金屬之間的可拆卸連接一般采用螺栓和螺母連接；
――金屬和非金屬之間、非金屬之間的不可拆卸連接，一般采用黏結；
――金屬和非金屬之間、非金屬之間的可拆卸連接一般采用木螺絲連接。

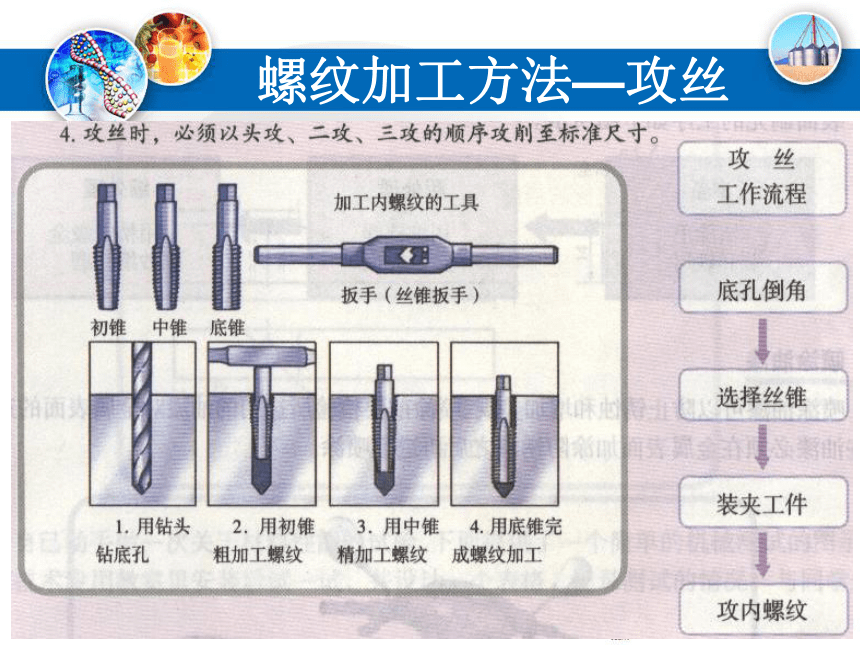

螺紋加工方法—攻絲
螺紋加工方法—套絲

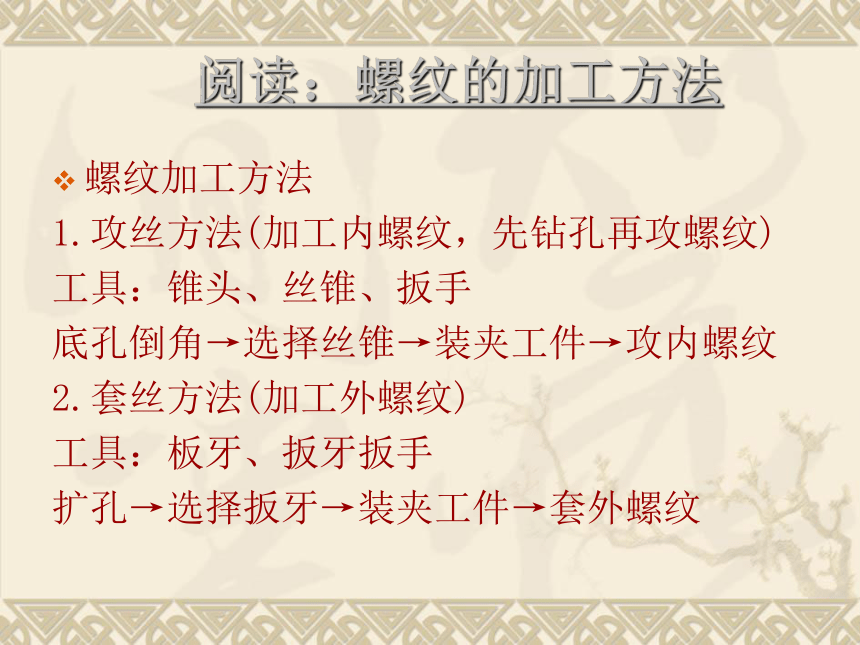

閱讀：螺紋的加工方法
螺紋加工方法
1.攻絲方法(加工內螺紋，先鉆孔再攻螺紋)
工具：錐頭、絲錐、扳手
底孔倒角→選擇絲錐→裝夾工件→攻內螺紋
2.套絲方法(加工外螺紋)
工具：板牙、扳牙扳手
擴孔→選擇扳牙→裝夾工件→套外螺紋
實踐操作
在一個8cm×8cm的正方形上打7cm×7cm距離的直徑4mm的4個螺紋孔。學會金屬材料的鉆孔、螺紋的加工方法和表面處理等加工方法。
表面處理
為了防止金屬制品表面的生銹腐蝕，提高產品的美觀程度，通常需要對金屬制品的表面進行表面處理。（木制品也需要）常見的金屬表面處理方法有表面刷光、噴涂油漆和鍍層等。
表面處理
處理過程：
準備
清楚毛刺和鐵屑
粗處理
用細挫挫平
金屬表面
細處理
用精細級
金剛砂紙打磨
表面處理概念：
表面處理是指在工件表面施以保護性或裝飾性處理的加工方法，不同材料有不同的處理方法。
（1）噴涂油漆
噴涂油漆可以防止生銹和增加美觀。
油漆噴涂的汽車和摩托車。
（2）電鍍鍍層
為使金屬制品外表面美觀且能夠防止銹蝕，既可以在金屬表面涂上一層涂層，也可以采用電鍍的方法，即用電解方法在金屬表面涂上一薄層抗氧化的鉻等金屬材料。
金屬工具通常用電鍍方法處理。
不同的產品有不同的工藝
生產自行車工藝的過程:
①原材料的下料（鋼管、扁鋼切割，鋼管用來制作車架，扁鋼用來卷制車圈）；
②半成品（焊接鋼管形成車架，卷制扁鋼成為輪圈）；
③形成零部件（車架清除焊渣、鐵銹、噴漆；輪圈除油除
銹、電鍍）；
④裝配（將外購的飛輪、鏈條、輻條、鈴鐺、車軋、腳蹬等與車架、輪圈組裝在一起）；
⑤調試；
⑥檢驗；
⑦成品。
縫制衣服的工藝流程 ：
裁剪——鎖邊——縫制——釘扣——熨燙——檢驗——包裝。
不同的產品有不同的工藝
實踐操作
結合同學們自己的生活經驗，說出你所知道的工藝？
制造一張課桌的工藝是：
選材
——劃線
——下料
——刨光——
掏榫
——涂膠
——組裝
——砂磨
——油漆
實踐操作
請同學將上節課鋸割下來的工件的面進行銼削。工件長度不小于3cm。銼削面要求做到平整、光滑 。
要求學生將上節課鋸下的5cm長的錘頭的鋸割面銼平整，并在中間鉆一個0.5cm直徑的孔。
然后用適當方法將錘頭和錘柄連接起來。
實踐操作
評價目標
項目 評價分值（共10分） 備注
長度為5cm，誤差小于1mm 2 工藝質量要求
表面光滑且無毛刺 1 工藝質量要求
垂直度好 2 工藝質量要求
操作過程無明顯錯誤 1 操作要領正確關系到產品的品質
工具無損壞 3 培養學生良好的愛護公物的習慣。
完成后工具擺放整齊 1 養成良好的處事習慣
