南州中學 teachers Z

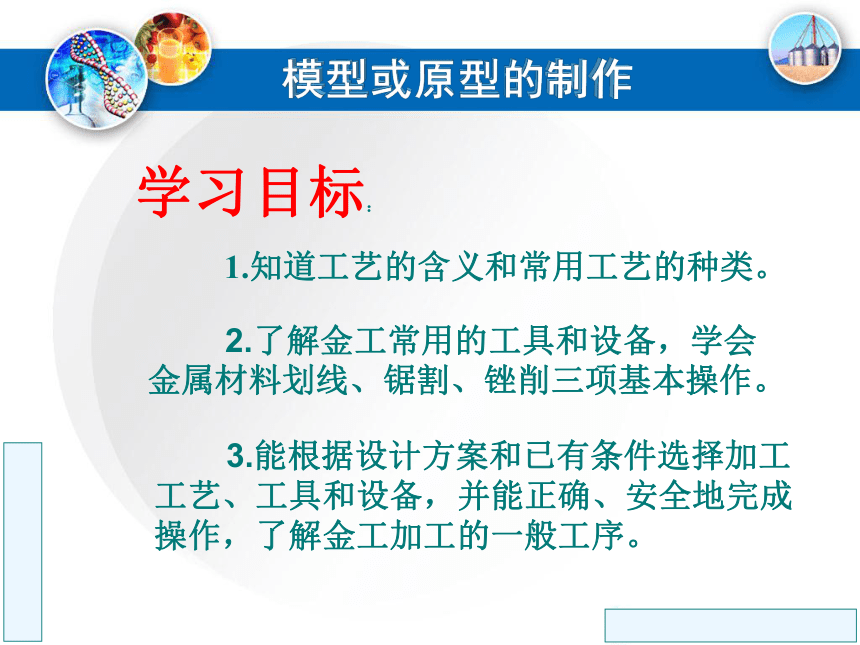

學習目標：
1.知道工藝的含義和常用工藝的種類。
2.了解金工常用的工具和設備，學會金屬材料劃線、鋸割、銼削三項基本操作。
3.能根據設計方案和已有條件選擇加工工藝、工具和設備，并能正確、安全地完成操作，了解金工加工的一般工序。

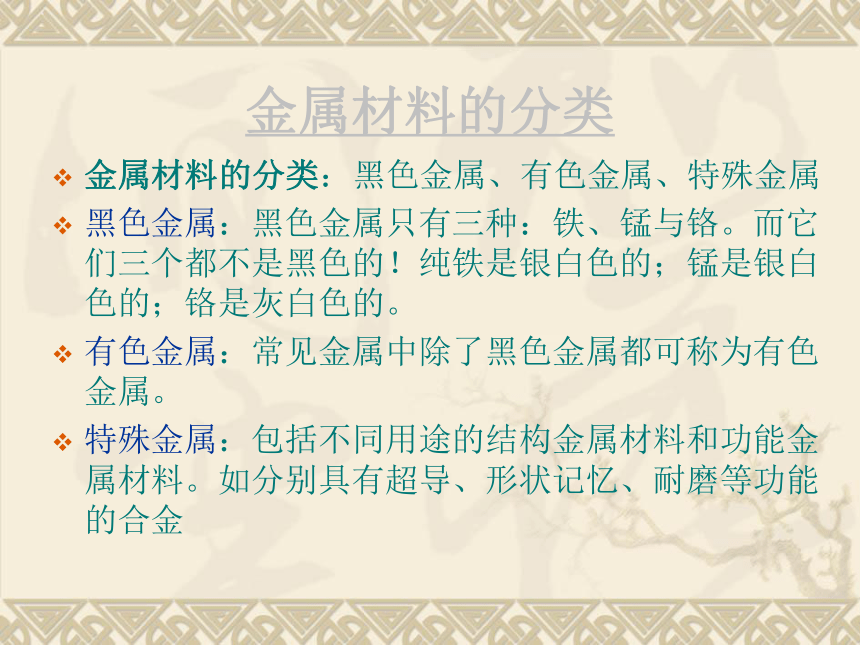

金屬材料的分類
金屬材料的分類：黑色金屬、有色金屬、特殊金屬
黑色金屬：黑色金屬只有三種：鐵、錳與鉻。而它們三個都不是黑色的！純鐵是銀白色的；錳是銀白色的；鉻是灰白色的。
有色金屬：常見金屬中除了黑色金屬都可稱為有色金屬。
特殊金屬：包括不同用途的結構金屬材料和功能金屬材料。如分別具有超導、形狀記憶、耐磨等功能的合金

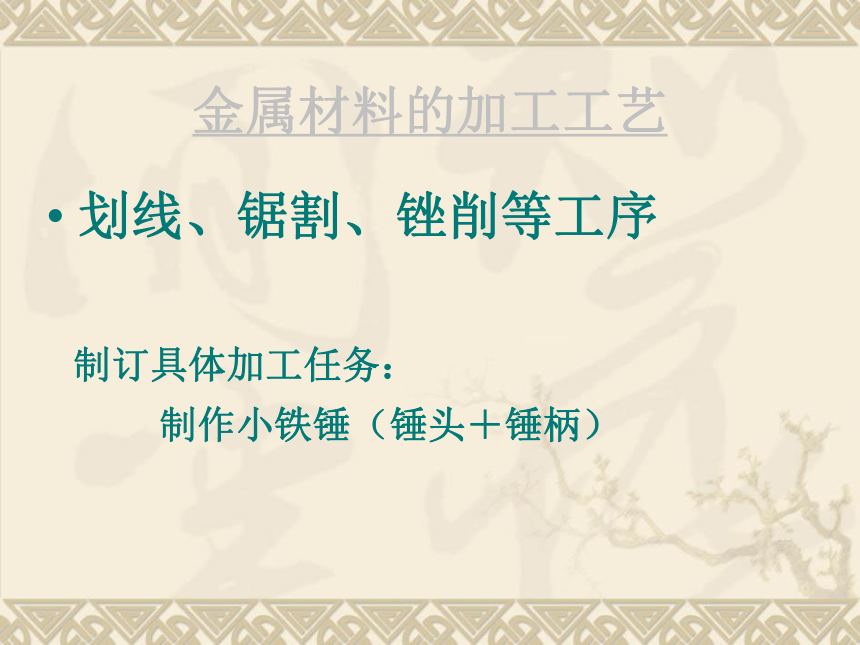

金屬材料的加工工藝
劃線、鋸割、銼削等工序
制訂具體加工任務：
制作小鐵錘（錘頭＋錘柄）

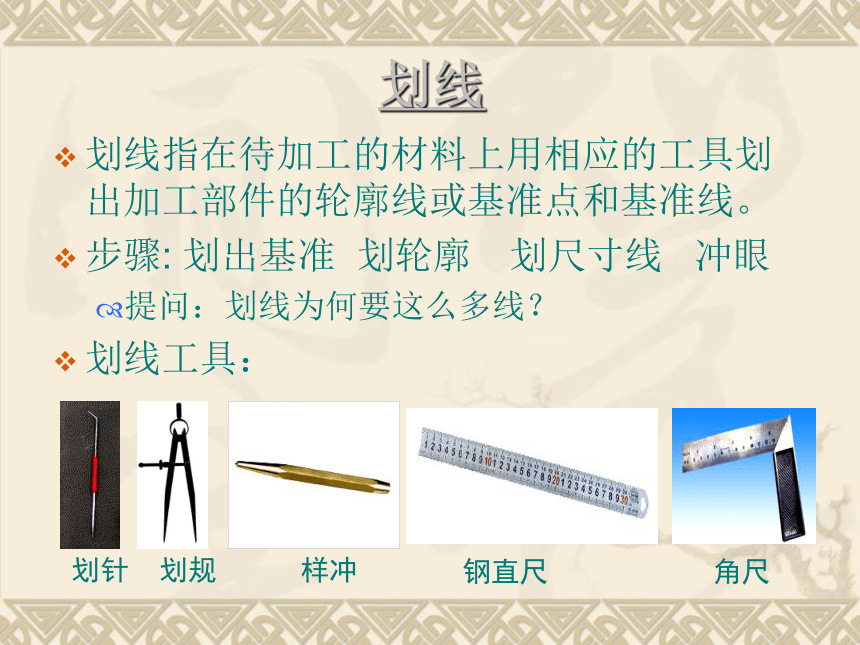

劃線
劃線指在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點和基準線。
步驟: 劃出基準 劃輪廓　劃尺寸線 沖眼
提問：劃線為何要這么多線？
劃線工具：
鋼直尺
角尺
劃針
劃規
樣沖

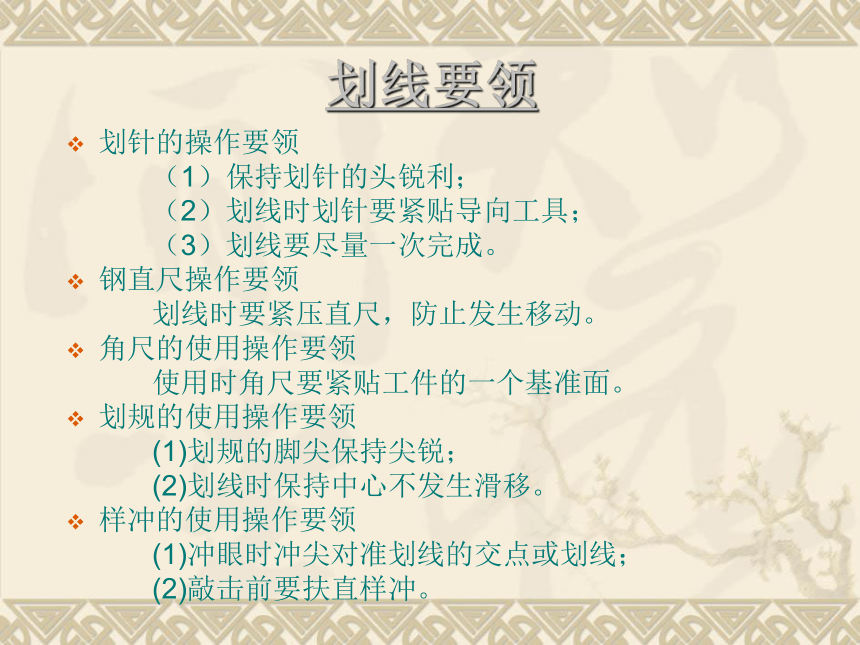

劃線要領
劃針的操作要領
（1）保持劃針的頭銳利；
（2）劃線時劃針要緊貼導向工具；
（3）劃線要盡量一次完成。
鋼直尺操作要領
劃線時要緊壓直尺，防止發生移動。
角尺的使用操作要領
使用時角尺要緊貼工件的一個基準面。
劃規的使用操作要領
(1)劃規的腳尖保持尖銳；
(2)劃線時保持中心不發生滑移。
樣沖的使用操作要領
(1)沖眼時沖尖對準劃線的交點或劃線；
(2)敲擊前要扶直樣沖。

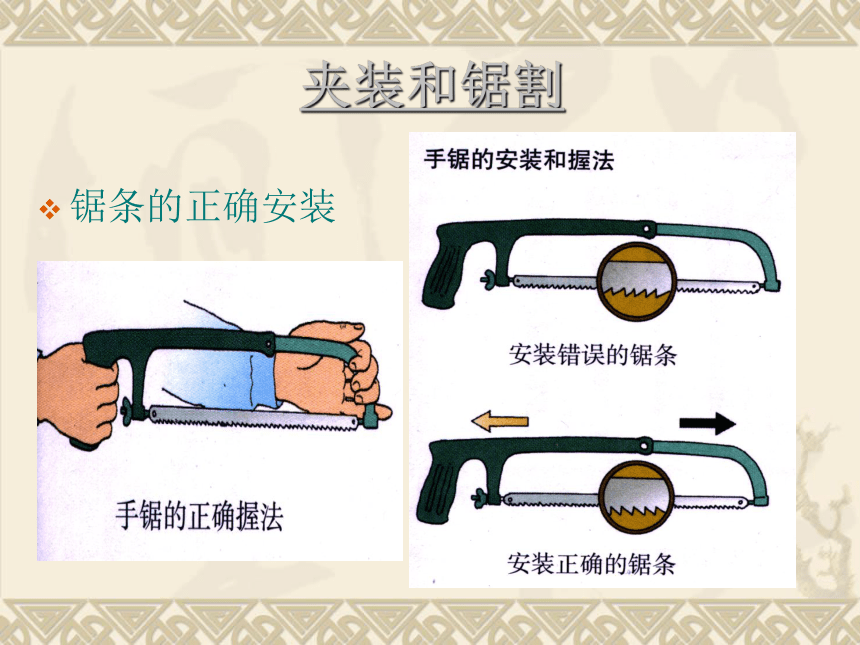

夾裝和鋸割
鋸條的正確安裝

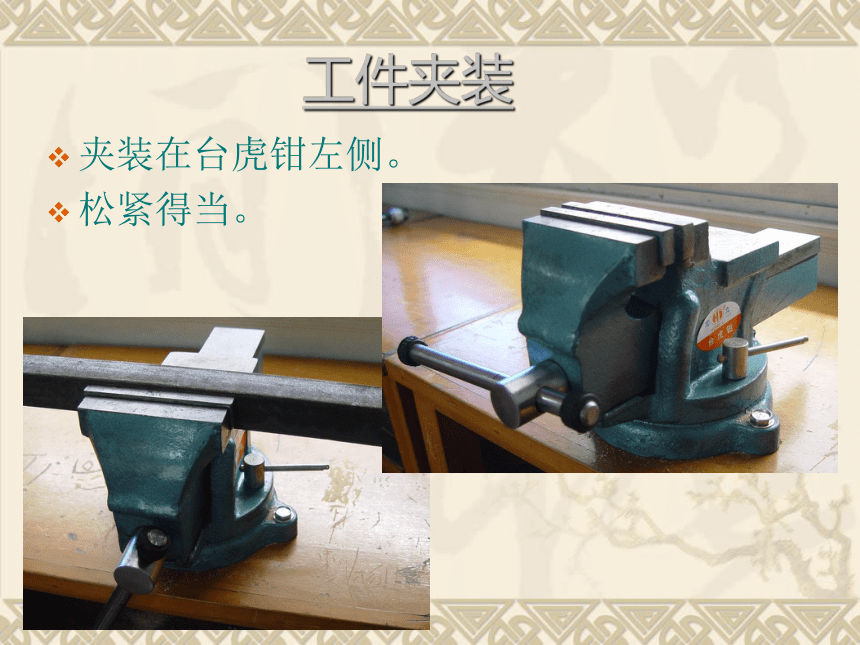

工件夾裝
夾裝在臺虎鉗左側。
松緊得當。

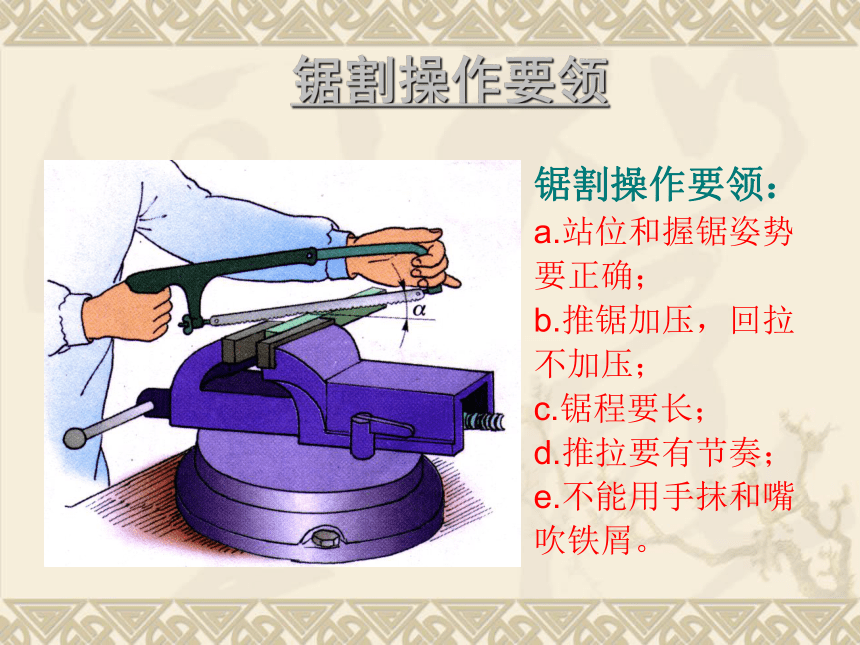

鋸割操作要領
鋸割操作要領：
a.站位和握鋸姿勢 要正確；
b.推鋸加壓，回拉不加壓；
c.鋸程要長；
d.推拉要有節奏；
e.不能用手抹和嘴吹鐵屑。
起鋸方法
起鋸方法：
a.左手大拇指貼住鋸條，起鋸角要小；
b.行程短，壓力小，鋸入2-3mm后才逐漸正常割鋸。
鋸割結束時：
鋸割快結束時：減小推鋸時壓力，不能讓工件掉落到地上，要用另一手扶住，會燙手，注意安全。
金屬材料的銼削
銼刀種類
金屬材料的銼削
操作要領：
a.銼削時要注意身體和手臂動作的協調；
b.在推銼過程中，左手的施壓要由大變小,右手的施壓要由小變大，使銼刀平穩而不上下擺動；
c.銼刀只推銼，回來時銼刀離開工件，再輕放到工件上進行推銼，推銼時一定要用力下壓；
d.姿勢如下圖所示。
銼削注意事項
1）選用銼刀時，應根據加工件的形狀、加工余量、精度要求和材料性質來選擇 ；
2）雙腳站立姿勢呈丁字形；
3）不要用手摸剛銼過的表面，以免沾上油垢，再銼時銼刀打滑；
4）銼刀使用后不可重疊或與其他工具堆放在一起；
5）被銼屑沾住的銼面，要用鋼絲刷把銼屑刷去。
銼削注意事項
6）不能用銼刀敲擊工件和其它，不能用嘴吹或手抹鐵屑。
案例分析與思考
銼削出的表面為何會出現如圖所示情況？
鉆孔
常見鉆孔設備
鉆孔工序
工序：
劃線、沖眼、鉆孔
樣沖
注意事項：
做到“二要二不”：
操作要集中注意力，鉆孔要戴防護眼鏡，以防鉆屑飛出傷害眼睛；
不準帶手套操作，以防鉆頭卷住手套而傷害手指；不能用手直接扶持小工件、薄工件，以免造成傷害事故。
鉆孔的操作步驟
