第四章 模型或原型的制作
第二節 制作模型
南州中學 teachers Z
由NordriDesign提供
www.nordridesign.com
Page *
想不想自己親自動手制作模型？
模型的概念

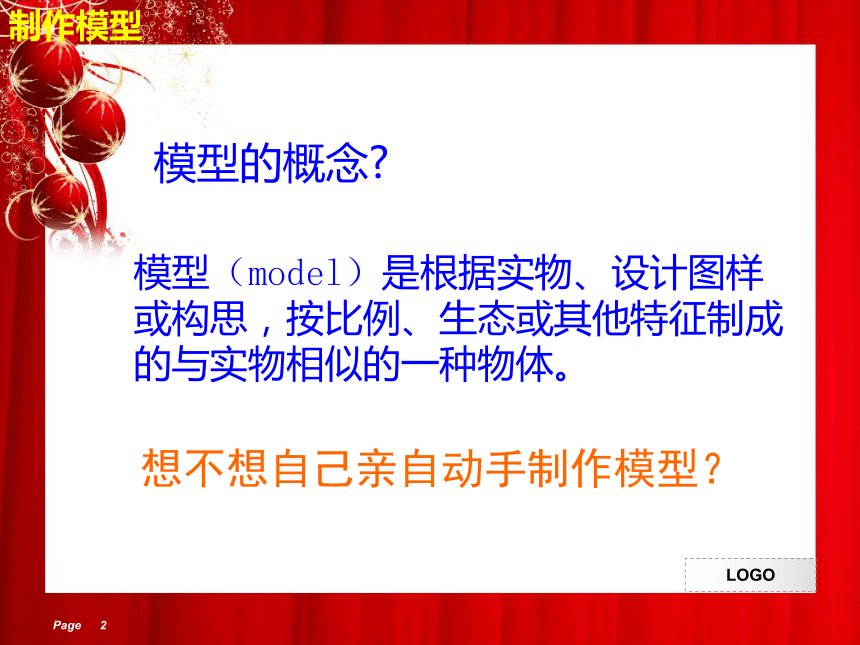

模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
制作模型
Page *

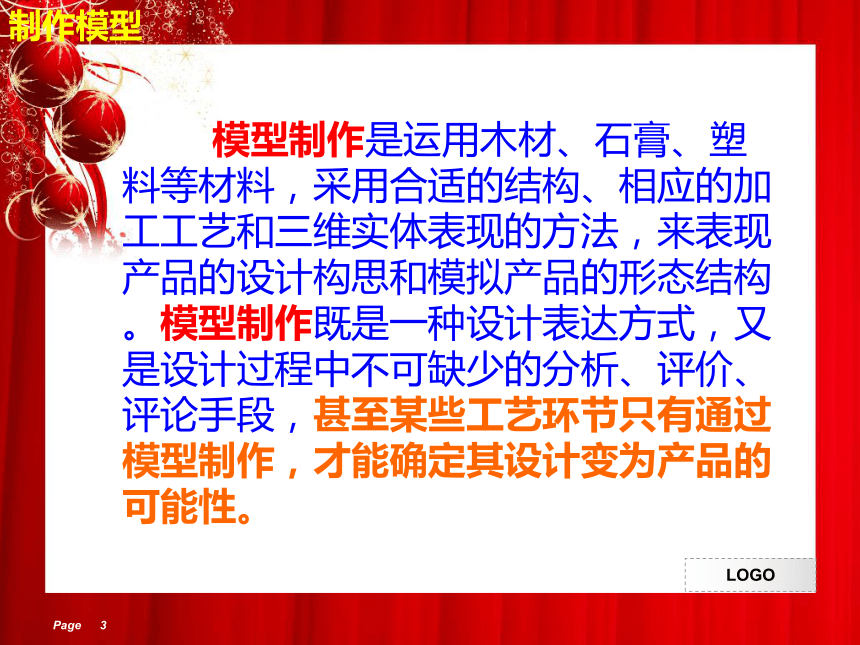

模型制作是運用木材、石膏、塑料等材料，采用合適的結構、相應的加工工藝和三維實體表現的方法，來表現產品的設計構思和模擬產品的形態結構。模型制作既是一種設計表達方式，又是設計過程中不可缺少的分析、評價、評論手段，甚至某些工藝環節只有通過模型制作，才能確定其設計變?yōu)楫a(chǎn)品的可能性。
制作模型
Page *

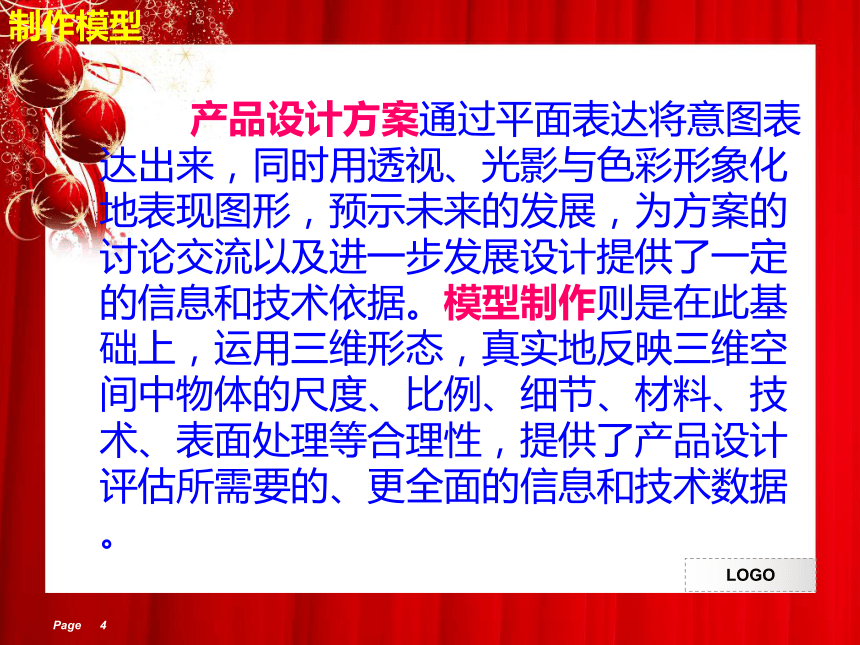

產品設計方案通過平面表達將意圖表達出來，同時用透視、光影與色彩形象化地表現圖形，預示未來的發展，為方案的討論交流以及進一步發展設計提供了一定的信息和技術依據。模型制作則是在此基礎上，運用三維形態，真實地反映三維空間中物體的尺度、比例、細節、材料、技術、表面處理等合理性，提供了產品設計評估所需要的、更全面的信息和技術數據。
制作模型
Page *
制作模型

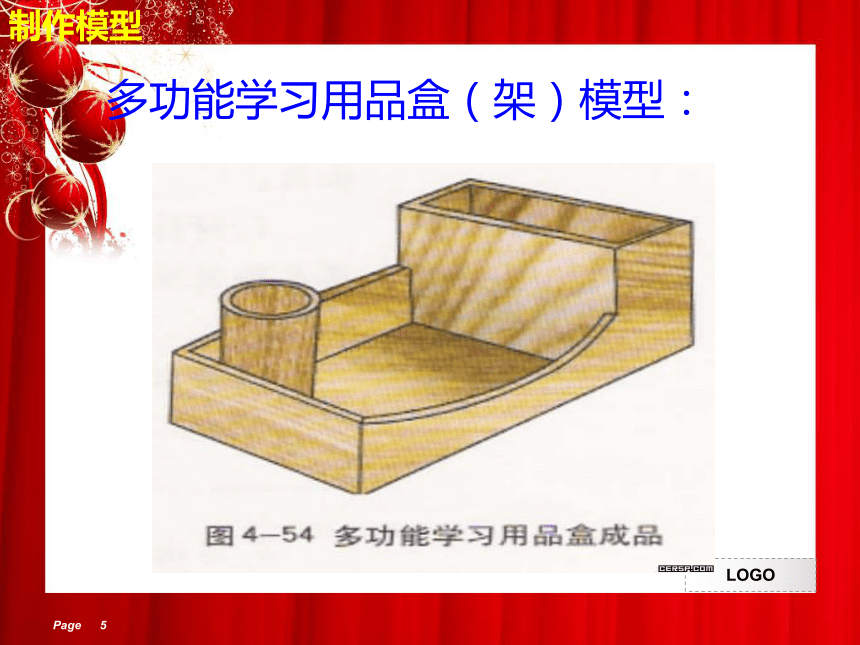

多功能學習用品盒（架）模型：
Page *
制作模型
（一）制作模型的基本知識：

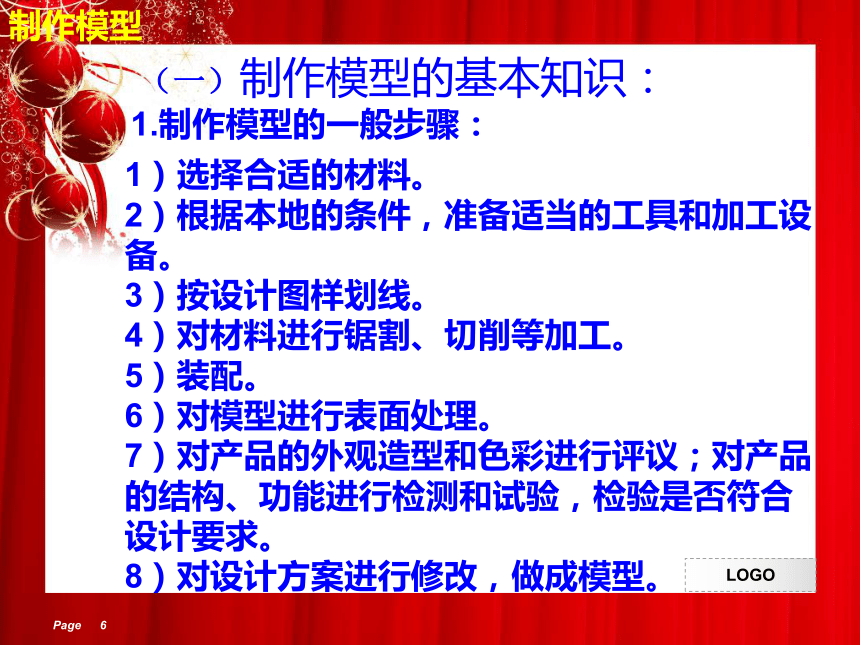

1.制作模型的一般步驟：
1）選擇合適的材料。
2）根據本地的條件，準備適當?shù)墓ぞ吆图庸ぴO備。
3）按設計圖樣劃線。
4）對材料進行鋸割、切削等加工。
5）裝配。
6）對模型進行表面處理。
7）對產品的外觀造型和色彩進行評議；對產品的結構、功能進行檢測和試驗，檢驗是否符合設計要求。
8）對設計方案進行修改，做成模型。
Page *
制作模型

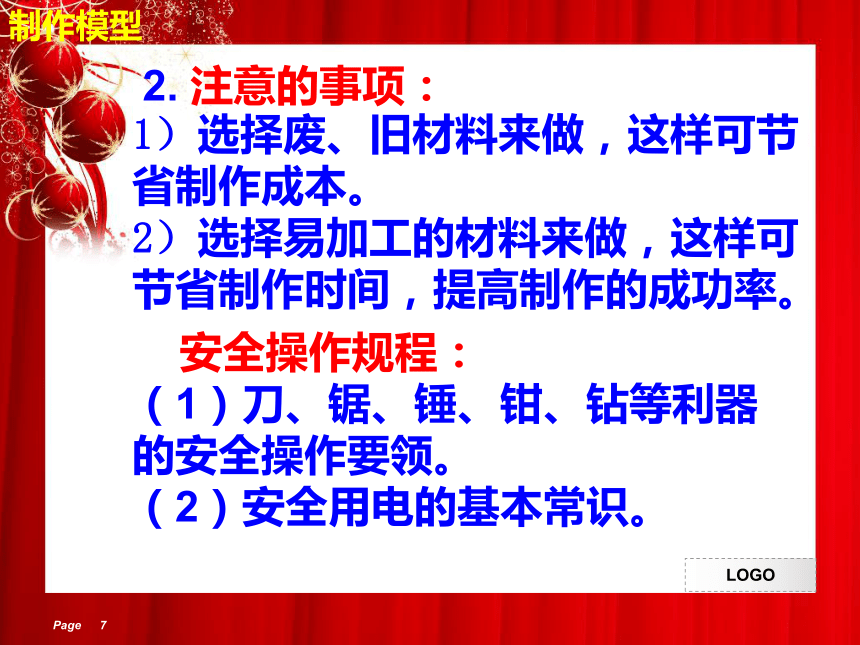

2. 注意的事項：
1）選擇廢、舊材料來做，這樣可節省制作成本。
2）選擇易加工的材料來做，這樣可節省制作時間，提高制作的成功率。
安全操作規程：
（1）刀、鋸、錘、鉗、鉆等利器的安全操作要領。
（2）安全用電的基本常識。
Page *
制作模型

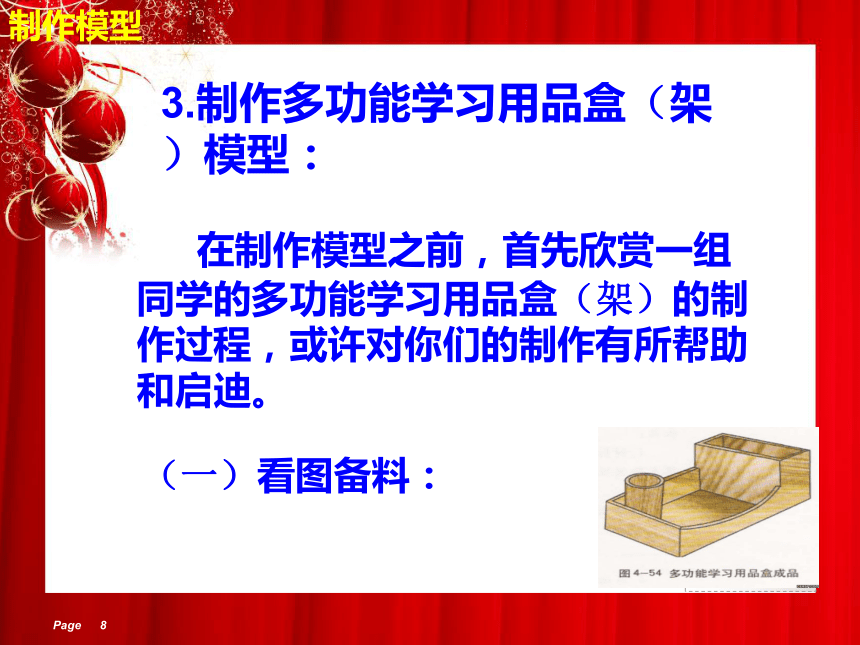

3.制作多功能學習用品盒（架）模型：
在制作模型之前，首先欣賞一組同學的多功能學習用品盒（架）的制作過程，或許對你們的制作有所幫助和啟迪。
（一）看圖備料：
Page *
制作模型
Page *
制作模型

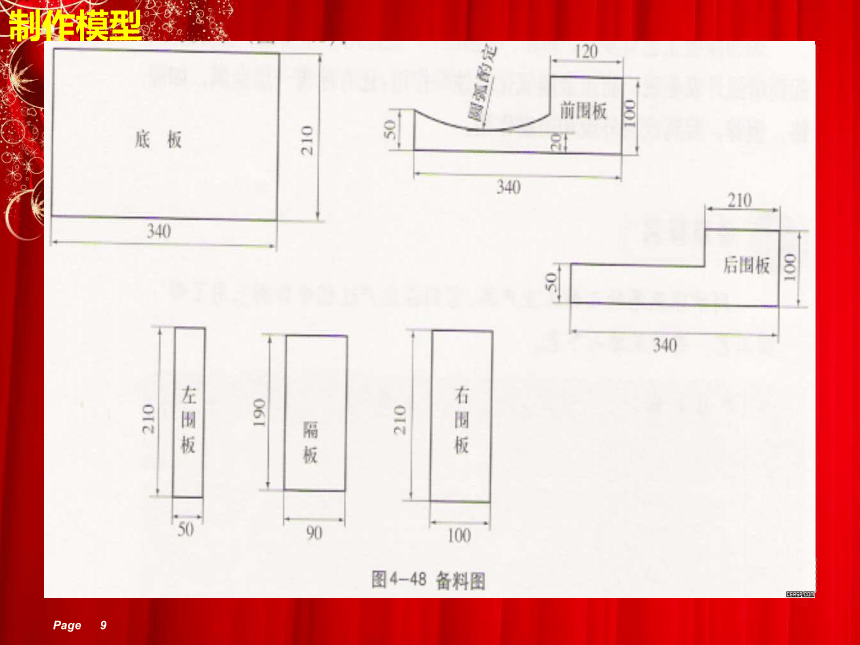

根據圖樣作形體分析，多功能學習用品盒由一塊底板，前、后、左、右四塊圍板和中間一塊隔板組成，外加一個現成的筆筒。筆筒用一個合適的廣口玻璃瓶代替。板材選用中密度纖維板（也可選用松木、梓木等軟質或軟硬適中的木料），聯接方式采用釘聯接，筆筒用膠粘在底板上。各構件的形狀、尺寸如下：
Page *
制作模型
編號 名稱 成料尺寸 毛料尺寸 數量 備注
1 底板 340×220 350×220 1 中密度纖維板，厚10
2 前圍板 340×100 350×110 1 中密度纖維板，厚10
3 后圍板 340×100 350×110 1 中密度纖維板，厚10
4 左圍板 210×50 220×60 1 中密度纖維板，厚10
5 隔板 190×100 200×110 1 中密度纖維板，厚10
6 右圍板 210×100 220×110 1 中密度纖維板，厚10
7 筆筒 約Φ70×100 1 用廣口玻璃瓶代用
8 元釘 適量 規格15~20
9 白乳膠 適量
Page *
制作模型
（二）下料：
⒈ 畫線
按照毛料尺寸，在板材上畫線。畫線時要利用角尺以一條平直的邊為基準，將垂直線、平行線畫準確。（圖4-49）
⒉ 鋸割
根據畫線，將各構件依次鋸下來。（可用中、小齒的木工據，也可用粗齒鋼鋸代替。）
Page *
制作模型
鋸割時應注意的要領是：
⑴ 注意姿勢正確（模仿老師的正確姿勢，包括握鋸、身姿、腳姿）。
⑵ 工件必須把持牢靠，可利用左手和左腳壓踩，如用夾壓工具更好。
⑶ 起鋸時，左手大拇指靠著鋸片以定位，右手持鋸輕輕拉推幾下（先拉后推），開出鋸路，再進行正常推鋸。
⑷ 鋸割時用力要均勻，動作要流暢，眼睛要注意看劃線，時刻保持鋸片沿著畫線走。將要鋸完時，左手要抓住鋸下的部分，右手力度減小，輕輕將料鋸下。
Page *
制作模型
（三）構件制作：
⒈ 確定聯接方式
在構件制作前，先要想好構件的聯接方式，以便確定構件的具體形狀尺寸。
現確定聯接方式為：
四圍板的四個角聯接處，采用搭榫加釘和膠的方法聯接。先把四塊圍板聯接成框，然后將底板釘在框上，再將隔板插入框中、加釘即可，最后將筆筒膠合在底板上。
Page *
制作模型
搭榫聯接的制作方法是將對接的兩塊圍板端部，一炔上半邊留榫下半邊去掉，另一塊下半邊留榫上半邊去掉，然后合起來加膠釘牢（圖4-50）。
⒉ 刨削
Page *
制作模型
如果是用自然板材制作，先要將板材的兩個平面刨至規定厚度并刨光。現用人造板來做，就不需要刨削平面，只需要將側邊刨光刨直即可。
因為制作程序是先將圍板聯接成框，所以先將四塊圍板的兩個側邊刨光，并刨至成品尺寸寬。底板可以在釘上去以后再處理。
Page *
制作模型
刨削時，刨刀要磨利。纖維板的邊角處容易崩壞，刨削時應特別小心。如果工件較小，可以將其夾持在扳鉗中固定，也可以左手把持工件立放在工作凳端，右手持刨進行刨削（圖4-51）。
Page *
制作模型
⒊ 榫頭畫線
畫線要按成的尺寸畫，毛料長出的部分待做好之后再去掉。示意如下（圖4-52）。
Page *
制作模型
將四塊圍板都畫好，注意每塊圍板哪半邊去掉，哪半邊做榫留下，要分清楚，不能弄錯。
⒋ 做榫頭
按照畫好的榫頭線，用細齒據將榫頭鋸出。然后再用鑿修平整。注意在鋸的時候，不要鋸掉多了，宜稍微留一點鑿削余量。
將四塊圍板的榫頭做好，再將隔板刨成成品尺寸，構件就做好了。
Page *
制作模型
（四）組裝
⑴ 將四塊圍板釘成框（圖4-53）。釘前先要把元釘?shù)尼斆卞N扁，然后在釘釘處用鉆子鉆個小孔（不必鉆穿），在接合處涂上乳白膠。釘子釘入后，用釘沖將釘子沖入木料內。
Page *
制作模型
⑵ 將底板釘在框上。同樣要將釘帽錘扁，并用鉆子先引小孔。
⑶ 將隔板插人框中，加釘固定。
⑷ 將四角和底板多出來的余料鋸掉并刨平，然后用砂紙打磨光潔。
Page *
制作模型
⑸ 應在油漆之后再安放筆筒，這里省略掉油漆工序。將玻璃瓶底部涂以乳白膠，安放在柜角。瓶口上用卵石等重物壓住，不要動，次日便可粘牢（如用快干膠，也可當即粘牢）。
至此，原型制作完畢。省略掉的表面涂飾工序，建議以后將作品集中請專業人員做噴漆處理，也可自學油漆工藝自己處理（圖4-54）。
Page *
制作模型
制作模型的一般步驟僅供參考。因各人的設計不同，制作步驟會有所不同。同學們在制作的過程中會有自己的制作步驟，不一定要形成書面的制作步驟。
Page *
制作模型
同學們根據自己的設計要求，可以根據本章介紹的有關知識，選擇其他的材料、工具和工藝來制作你們的作品。如果牽涉到其他材料工藝問題可通過自學或求助他人解決。
模型制作的拓展：
Page *
制作模型
Page *
