（第3課時）
南州中學 teachers Z
學習目標：
1.了解紙模制作的一般方法。
2.知道模型的常見種類及其功能。
2.理解模型制作在產品設計的不同階段有不同的作用。
模型及其功能
模型在不同階段的作用

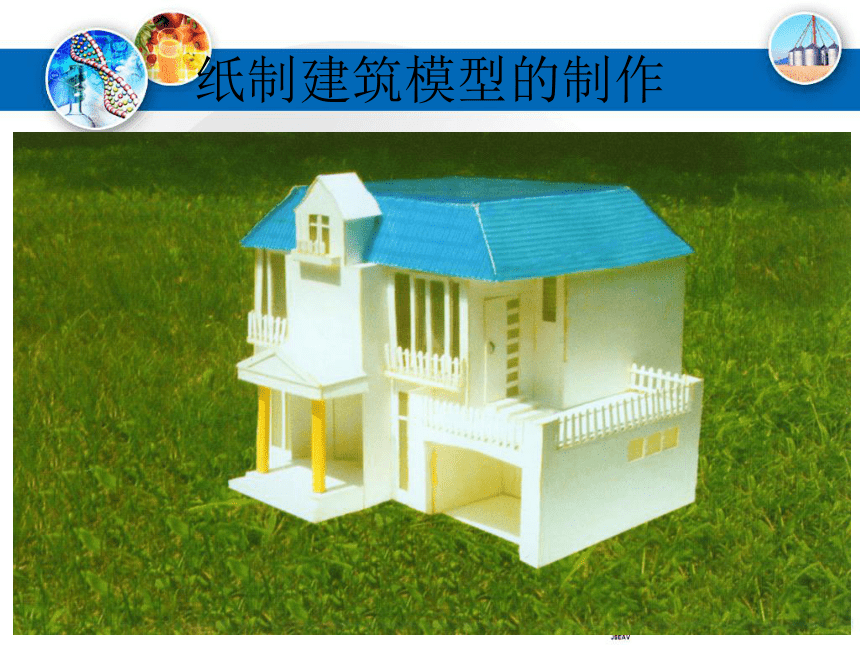

紙制建筑模型的制作

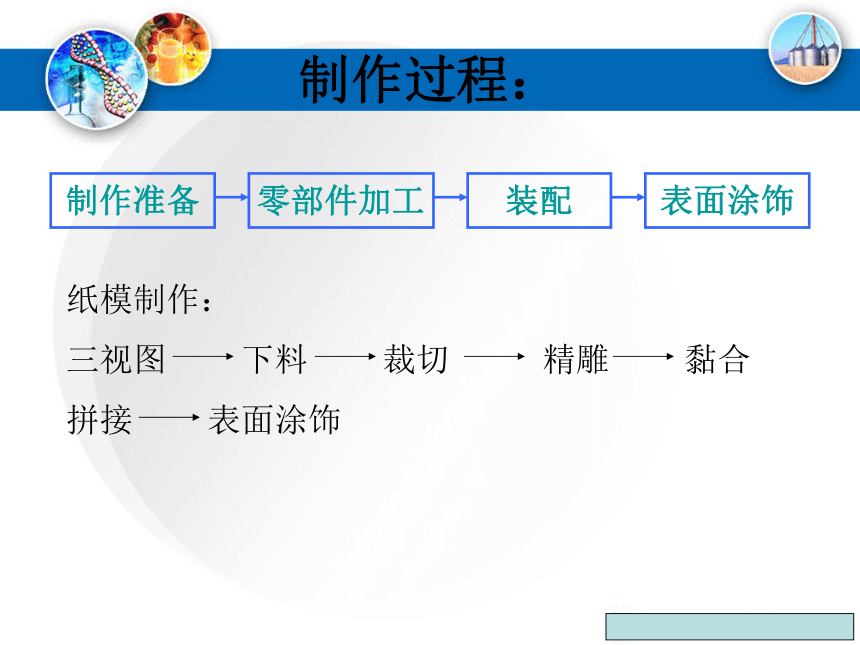

制作過程：
制作準備

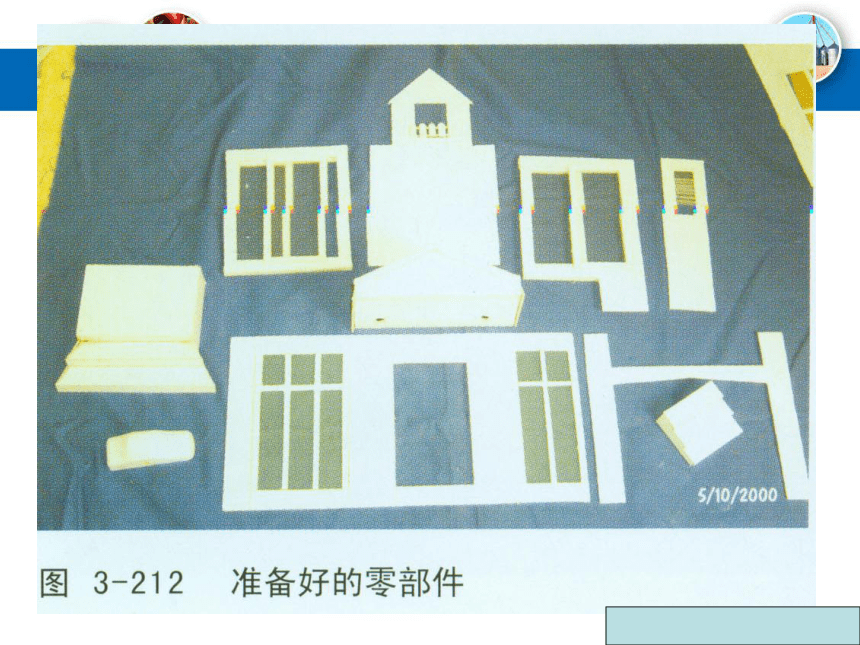

零部件加工
裝配
表面涂飾

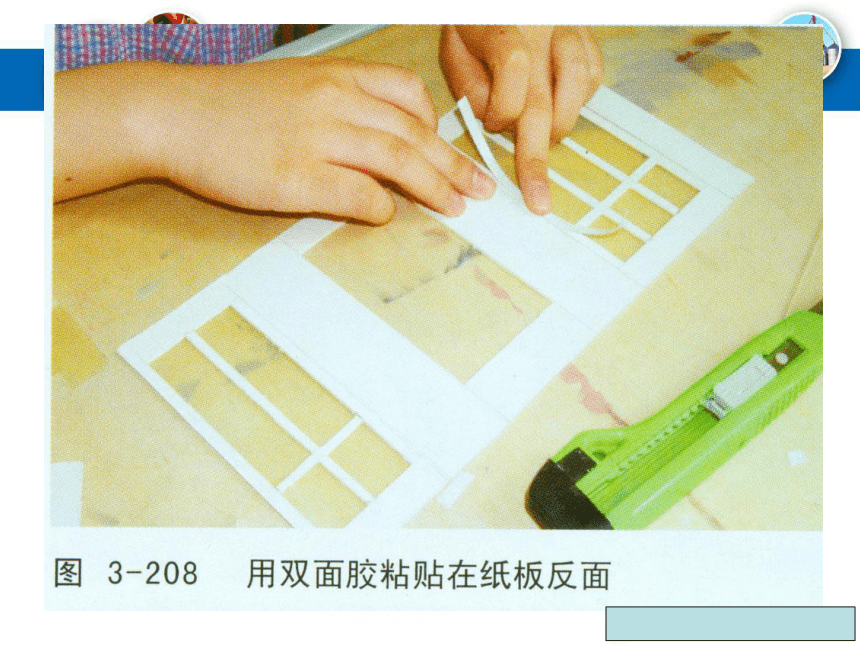

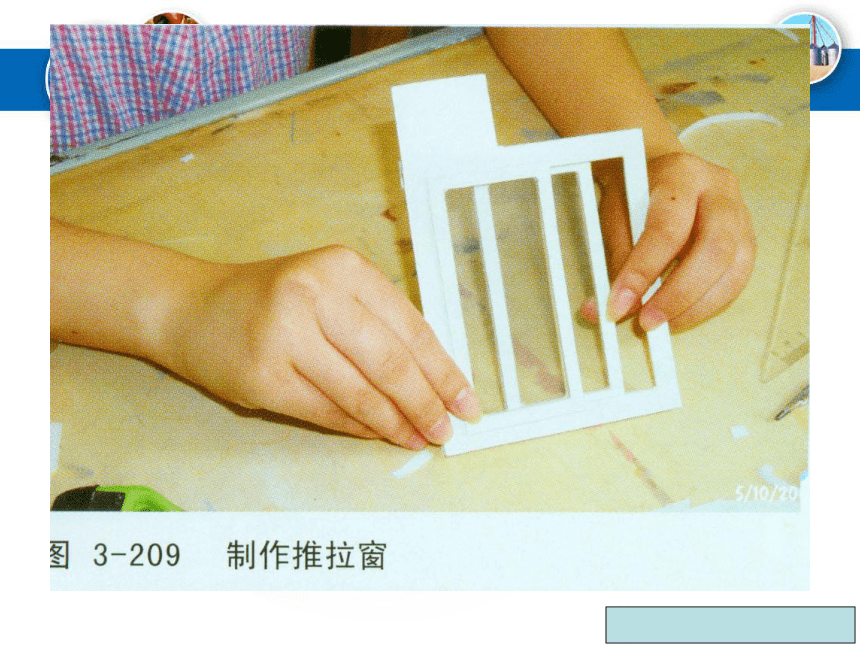

紙模制作：
三視圖 下料 裁切 精雕 黏合
拼接 表面涂飾
畫出三視圖（草圖也可）
學生活動
請同學討論神舟三號飛船中的“模擬人”有怎樣的特征？為何要進行“模擬人”試驗？
因為人們在不了解太空的氣壓、氣溫、重力等因素的情況下，必須通過“模擬人”隨飛船上太空進行試驗，以獲得相關資料。同時了解和掌握飛船的各種性能。
汽車碰撞試驗中的模擬人
汽車碰撞試驗中的模擬人又起了怎樣的作用？
碰撞試驗要對汽車在不同速度段（150KM、120KM、100KM……等）、在不同側面、以不同的沖量進行試驗，從而獲得全面的碰撞數據。以規范人們的駕駛行為。
模型功能
從我們所列舉和分析的大量實例不難看出：
模型的功能——
1.模型使設計對象直觀化。
2.模型幫助分析設計的可能性。
3.便于發現設計缺陷后以改進。
模型在不同階段的作用
請同學對前面所講的模型進行思考：
模型在不同階段的作用？
模型
草模
草模用于產品造型設計的初期階段，它可以采用立體模型將設計構思簡單的表示出來，供設計人員深入探討時使用。
模型
概念模型
概念模型就是在草模的基礎上，用概括的手法表示產品的造型風格、布局安排、人機關系等，從整體上表現產品造型的整體概念。
模型
為了研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并進行結構強度試驗而制作的模型。
結構模型
模型
功能模型
主要用于研究產品的各種性能以及人機關系，同時也用作分析、檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定的條件下用于試驗。
汽車撞擊試驗?zāi)Ｐ?br/>利用NF-3全機低速風洞對“運-8”模型進行吹風試驗?zāi)Ｐ?br/>模型
在結構模型和功能模型的基礎上發展而來的展示模
型。它是采用真實材料，用準確的尺寸，做成與實際產品幾乎一致的模型，作為產品的樣品進行展示，以便提供實體形象。
展示模型
小結
模型的概念
模型的制作
模型的功能
模型的分類
