浙江省諸暨市2019-2020學年高二上學期期末考試
第二部分 通用技術
一、選擇題（本大題共13小題，每小題2分，共26分。每小題列出的四個備選項中只有一個是符合題目要求的，不選、多選、錯選均不得分）
3515360977265第1題圖
第1題圖
1．如圖所示的“懶人眼鏡”是一種仰臥觀視鏡，讓你在躺著的時候也能看書、玩手機、看電視。這種眼鏡可以緩解脊椎、腰椎以及肩周部位的疲勞感，也能有效的避免輻射，讓你的眼睛不會感到累，適合各類人群，特別是對于一些中老年人、熬夜族、球迷一族來說。以下說法錯誤的是（ ▲ ）
A．可以緩解脊椎、腰椎以及肩周部位的疲勞感，體現了技術具有保護人的作用
B．在躺著的時候也能看書、玩手機、看電視，體現了技術的目的性
C．仰臥觀視鏡使得人變懶，體現了技術的兩面性
D．仰臥觀視鏡運用了人機工程學、光學等學科的知識，體現了技術的綜合性
3907790508635第2題圖
第2題圖
2．如圖所示的MLW-90防爆流變儀，是一種計算機測控智能化恒壓式毛細管流變儀，通過計算機測定各種壓力作用下的某種規格毛細管在不同的升溫速率下、不同溫度時的擠出速度。由于試樣的特殊性，故本機特以水浴加熱，并增配了防爆設計，人機操作分離，以增加試驗人員的安全性。本機通過計算機控制，記錄擠出速度、壓力和加熱溫度，自動處理成粘度數，并繪制曲線，打印完整報告單。該試驗的方法屬于（ ▲ ）
A．虛擬試驗法 B．模擬試驗法
C．強化試驗法 D．優選試驗法
4116070676910第3題圖
第3題圖
3．如圖所示是一款55度快速降溫保溫杯，這個快速降溫杯可以在一分鐘內將100度的開水降到55度，并且可以長時間保持55度恒溫，讓你無論何時都可以喝到55度的適宜水溫。以下說法錯誤的是（ ▲ ）
A．杯口包裹式設計，貼合唇形，觸感親膚，體現了人機關系中的舒適目標
B．搖一搖約1分鐘沸水快速降溫至55oC左右，體現了人機關系中的高效目標
C．杯底內嵌防滑塑料膠圈，穩固有型，體現了人機關系中的安全目標
D．55度快速降溫保溫杯有多種顏色供人選擇，主要考慮了人們的心理需求
4393565550545第4題圖
第4題圖

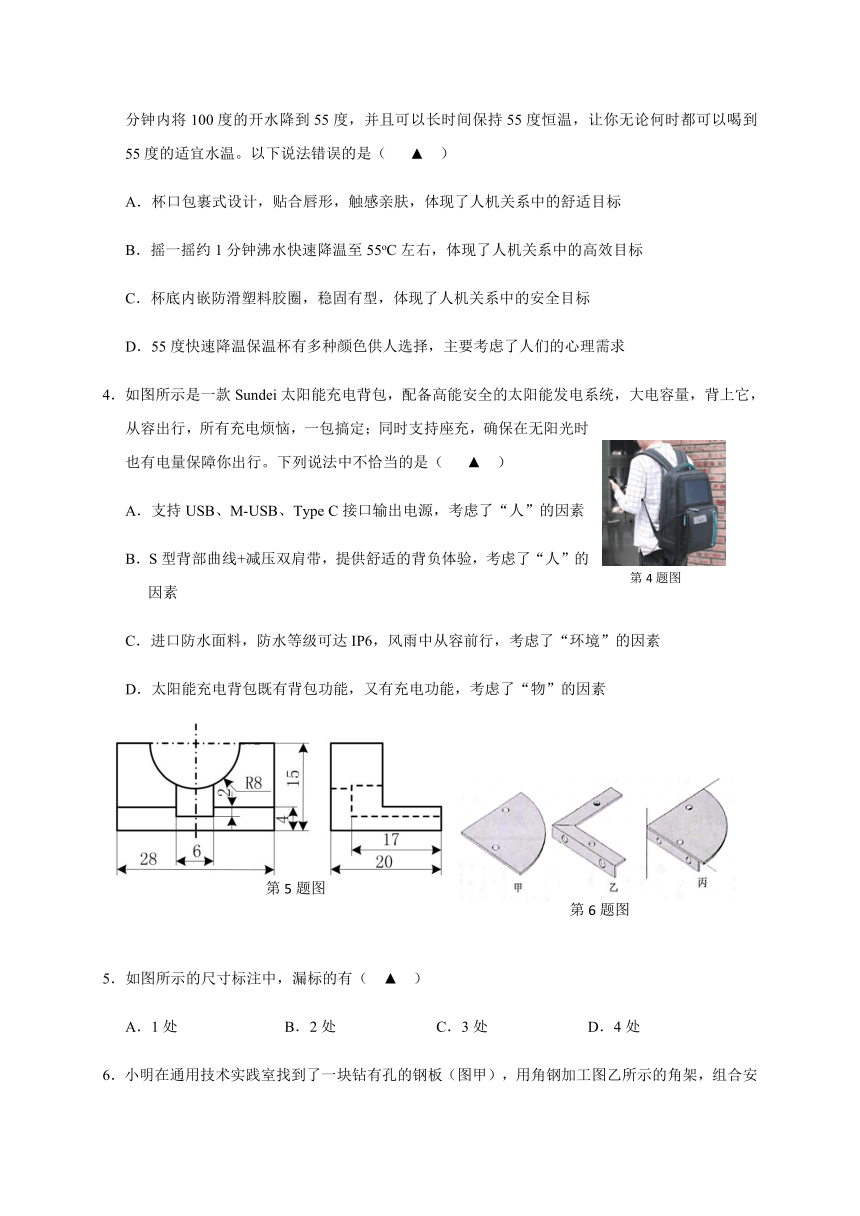

4．如圖所示是一款Sundei太陽能充電背包，配備高能安全的太陽能發電系統，大電容量，背上它，從容出行，所有充電煩惱，一包搞定；同時支持座充，確保在無陽光時也有電量保障你出行。下列說法中不恰當?shù)氖牵?▲ ）
A．支持USB、M-USB、Type C接口輸出電源，考慮了“人”的因素
B．S型背部曲線+減壓雙肩帶，提供舒適的背負體驗，考慮了“人”的因素
C．進口防水面料，防水等級可達IP6，風雨中從容前行，考慮了“環境”的因素
D．太陽能充電背包既有背包功能，又有充電功能，考慮了“物”的因素
11112517145第5題圖
第5題圖
312166046990第6題圖
第6題圖
5．如圖所示的尺寸標注中，漏標的有（ ▲ ）
A．1處 B．2處 C．3處 D．4處
6．小明在通用技術實踐室找到了一塊鉆有孔的鋼板（圖甲），用角鋼加工圖乙所示的角架，組合安裝成圖丙所示的衛浴支架。制作和安裝過程中，下列說法不正確的是（ ▲ ）
A．加工角架的過程中，不可一直戴手套
B．角架合理的加工流程為:劃線→鋸割→銼削一鉆孔一彎折
C．在臺虎鉗上彎折角架時，不宜用鐵錘一直敲擊直至90度
D．支架安裝到墻壁上的連接配件可選用塑料膨脹螺栓

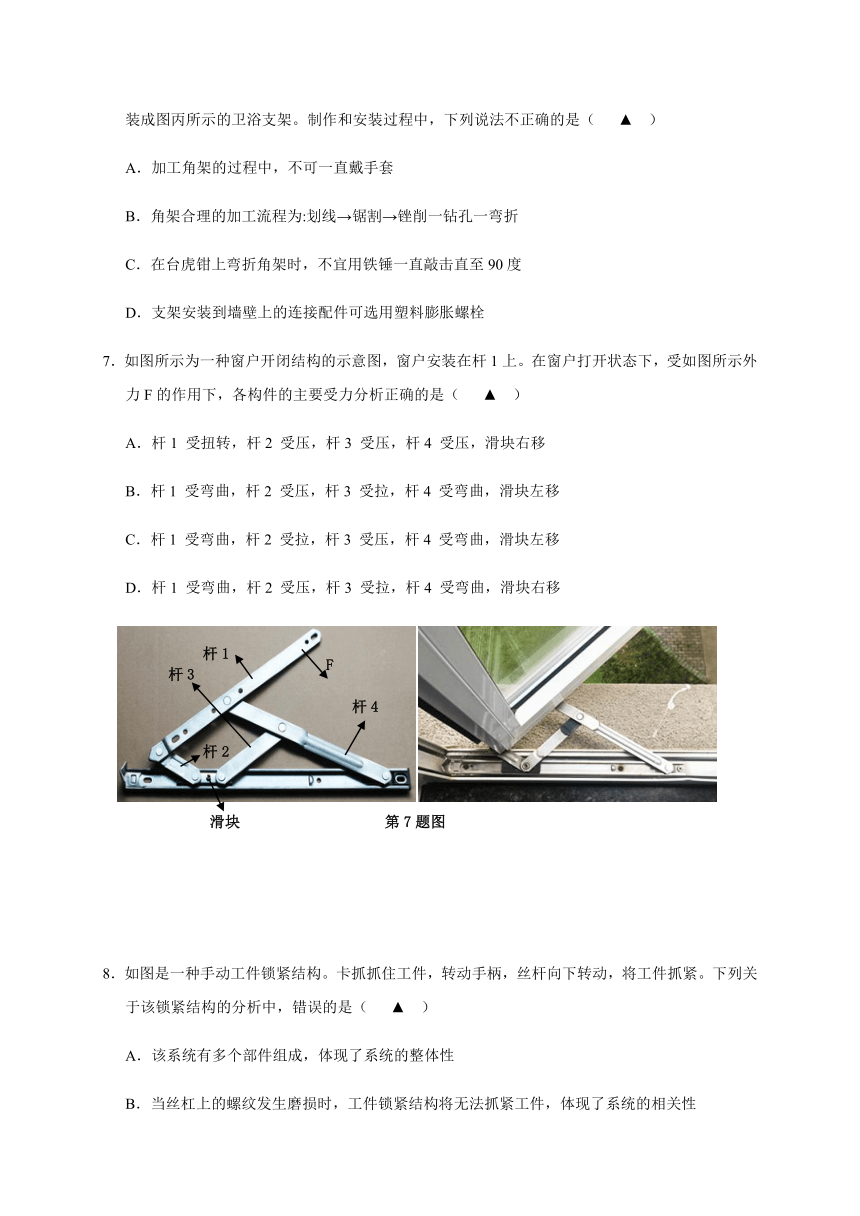

7．如圖所示為一種窗戶開閉結構的示意圖，窗戶安裝在桿1上。在窗戶打開狀態下，受如圖所示外力F的作用下，各構件的主要受力分析正確的是（ ▲ ）
A．桿1 受扭轉，桿2 受壓，桿3 受壓，桿4 受壓，滑塊右移
B．桿1 受彎曲，桿2 受壓，桿3 受拉，桿4 受彎曲，滑塊左移
C．桿1 受彎曲，桿2 受拉，桿3 受壓，桿4 受彎曲，滑塊左移
D．桿1 受彎曲，桿2 受壓，桿3 受拉，桿4 受彎曲，滑塊右移
13017573025F
桿1
桿4
桿3
桿2
滑塊 第7題圖
F
桿1
桿4
桿3
桿2
滑塊 第7題圖
8．如圖是一種手動工件鎖緊結構。卡抓抓住工件，轉動手柄，絲桿向下轉動，將工件抓緊。下列關于該鎖緊結構的分析中，錯誤的是（ ▲ ）
A．該系統有多個部件組成，體現了系統的整體性
B．當絲杠上的螺紋發生磨損時，工件鎖緊結構將無法抓緊工件，體現了系統的相關性
C．手動工件鎖緊結構經過長時間使用，各部件將老化，體現了系統的動態性
D．該系統在設計時，應對絲杠螺紋的大徑和底徑進行計算，這體現了系統分析的科學性原則
3055620127000第9題圖
第9題圖
53657569215第8題圖
第8題圖
9．如圖所示是一款自動避障小車控制系統。傳感器采集障礙物的信號，并將采集的信號傳到控制電路板，控制電路板根據預設的程序指令，控制電動機開啟工作，帶動車輪繞過障礙物，從而實現避障功能。下列有關該控制系統說法正確的是（ ▲ ）
A．該系統是閉環控制系統 B．被控對象是小車
C．控制量是車輪的轉速快慢 D．輸入量是小車的運動狀態
小王想要搭建如下圖所示的實驗電路，根據電路圖回答10~11題。



19767551143008255114300 ② ③
④ ⑤ ⑥
② ③
④ ⑤ ⑥
2151380144780第10 ~11題圖
第10 ~11題圖
10．下列元器件中哪些是這個電路中都不需要用到（ ▲ ）
A．①④　　　　 B．②⑤　　 　　 C．③⑤　　 　 D．②⑥
11．關于電路圖中的電磁繼電器，下列說法正確的是（ ▲ ）
A．這是一只交流電磁繼電器 B．繼電器的額定工作電壓為220V
C．當繼電器處于吸合狀態時，電機不工作 D．該繼電器至少需要6只引腳
12．如圖所示是溫度控制電路，當溫度上升到50oC時，V2亮。IC是電壓比較器，輸入輸出的邏輯關系見表。以下分析正確的是（ ▲ ）
61722096520第12題圖
第12題圖
A．要想更高溫度時V2亮，可以調大Rp1
B．Rt是正溫度系數熱敏電阻
C．V1短路后，V2始終不亮
D．V0輸出從高電平變?yōu)榈碗娖胶螅琕2可延時熄滅
13．在通用技術實驗課上，李明設計了如圖所示的電路，S1和S2為按鈕開關，用來控制V3的亮滅。以下說法正確的是（ ▲ ）
368871536830第13題圖
第13題圖
A．S1按下后松開，V3不亮
B．先將S1按下后松開，再將S2按下，V3先亮后滅
C．同時按下S1和S2，V3亮
D．S2按下，V3亮
二、非選擇題（本大題共4小題，第14小題6分，第15小題9分，第16小題3分，第17小題6分，共24分）

14．如圖所示為手搖閥門與其結構示意圖，閥通過連接軸安裝在機架內，手柄通過連桿和機架相連。現要組裝手搖閥門，需要以下環節：A．銷釘插入銷釘固定處；B．連桿套入連接軸；C．手柄插入連桿；D．連接軸插入機架中；E．墊圈套入手柄，擰緊螺母；F．閥固定到連接軸上。請分析閥門結構和裝配工藝，回答以下問題：
106553057785第14題圖
第14題圖







（1）合理的組裝流程為：D→ ▲ →B→ ▲ → ▲ → ▲ （在“ ▲ ”填寫裝配環節的序號）；
（2）組裝過程中將用到的工具是： ▲ （在A．螺絲刀；B．內六角扳手；C．活絡扳手 中選擇正確的選項，將序號填入“ ▲ ”處）
（3）長時間使用后，發現螺母容易松動，通過加入彈簧墊圈增加其連接可靠性，該改進增強了手搖閥門的 ▲ （在A．動態性；B．相關性；C．環境適應性 中選擇合適的選項，將序號填入“ ▲ ”處）
15．如圖甲所示是小明購買的一款家用投影機（圖1），為了方便使用，小明為它配備了一個支撐座（如圖2），使投影機能處在一定的投影高度，在使用過程中，連接投影機和支撐座的連接件破損，不能再使用。請你幫助小明設計一個連接投影機和支撐座的連接件，已知投影機下部有一個直徑為 8mm的螺紋孔用于連接，支撐座上端的形狀如圖3所示。設計要求如下：
A．連接件能牢固連接投影機和立桿，且安裝拆卸方便。
B．連接后，投影機能實現向上、向下 30°連續轉動，實現投射角度可調，且連接可靠。
C．連接件采用厚度 3mm，寬度 42mm 的扁鋼條制作。輔助配件自選。
D．連接件與投影機之間用直徑為 8mm 的螺栓連接。
520700142240第15題圖1 圖2 圖3
第15題圖1 圖2 圖3






（1）畫出連接件的設計圖，必要時可用文字說明；
（2）在設計草圖上標注連接件的主要尺寸；
（3）制定連接件設計方案前，需要明確設計的限制因素。以下因素中，不屬于設計的限制因素是： ▲ 、 ▲ （在 A．支撐座的總質量； B．投影機下部用于連接的螺紋孔的直徑；C．小明的加工制作水平； D．投影機的機身高度 中選擇合適的選項，將序號填入“ ▲ ”處）
（4）為了檢驗連接件是否達到設計要求，小明安裝好投影機后，進行了以下試驗，其中不合理的試驗有 ▲ （在下列選項中選出一個不合理的選項，并將序號填寫在“ ▲ ”處）
A．用適當?shù)牧ο蛏咸帷⑾蛳聣和队皺C(jī)，看連接是否牢固
B．輕輕用水平的力推支架，看是否容易傾倒
C．調節投影機，看能否實現向上、向下 30°轉動
D．進行拆裝試驗，看拆卸安裝是否方便
199453529972016．請補全三視圖中所缺的三條圖線（超過三條圖線倒扣分）





17．圖1是一個熱水器的溫度控制電路圖，555是時基電路，功能表見圖2。電路中的兩個熱敏電阻Rt1和Rt2用于檢測水的實際溫度。熱水器的原水溫設定在55oC～70 oC（水在升溫過程中繼電器處于吸合狀態，水在降溫過程繼電器處于釋放狀態）。根據題意回答下列問題：
189230120015第17題圖1 第17題圖2
第17題圖1 第17題圖2
（1）圖中兩個熱敏電阻Rt1、Rt2為（ ）
A．Rt1、Rt2都為負溫度系數 B．Rt1、Rt2都為正溫度系數
C．Rt1為負溫度系數，Rt2為正溫度系數 D．Rt1為正溫度系數，Rt2為負溫度系數
（2）Rt1檢測 ▲ 溫度，Rt2檢測 ▲ 溫度（在A．上限；B．下限 中選擇合適的選項，并將序號填寫在“ ▲ ”處）
（3）原水溫設定在55oC~70 oC，現要將水溫控制在60oC~65 oC，如何調節Rp1、Rp2（ ）
A．Rp1、Rp2都調小　　　 　 　　 B．Rp1、Rp2都調大
C．Rp1調大，Rp2調小　　　 　　 D．Rp1調小，Rp2調大
（4）為了豐富指示功能，加熱時紅燈亮，不加熱時綠燈亮，請?jiān)谔摼€框內將電路畫完整。
764540144145
諸暨市2019學年通用技術高二期末卷參考答案
選擇題（2分/題，共26分）
題號
1
2
3
4
5
6
7
答案
C
B
C
A
A
B
C
題號
8
9
10
11
12
13
答案
B
B
D
C
D
B
二、非選擇題
14．（1）F、A、C、E；（2）C；（3）C （每空1分）
426529528321015．（1）A.有與投影機連接的孔 得1分
B.有與支撐座上部連接的結構 得1分
C.能實現上下30°轉動，得1分
D.結構牢固、連接可靠（連接件采用雙面設計） 得1分
（2）標注主要尺寸，合理每處1分， 共2分
（3）A D （次序不分先后，每空1分）
（4）B 1分
16．（每線1分，多畫一條，倒扣1分，共3分）
105791095250
17．（1）B（1分） （2） B A（每空1分，共2分） （3）C（1分）
（4）（連線全面準確得2分，否則0分）
1131570142240
