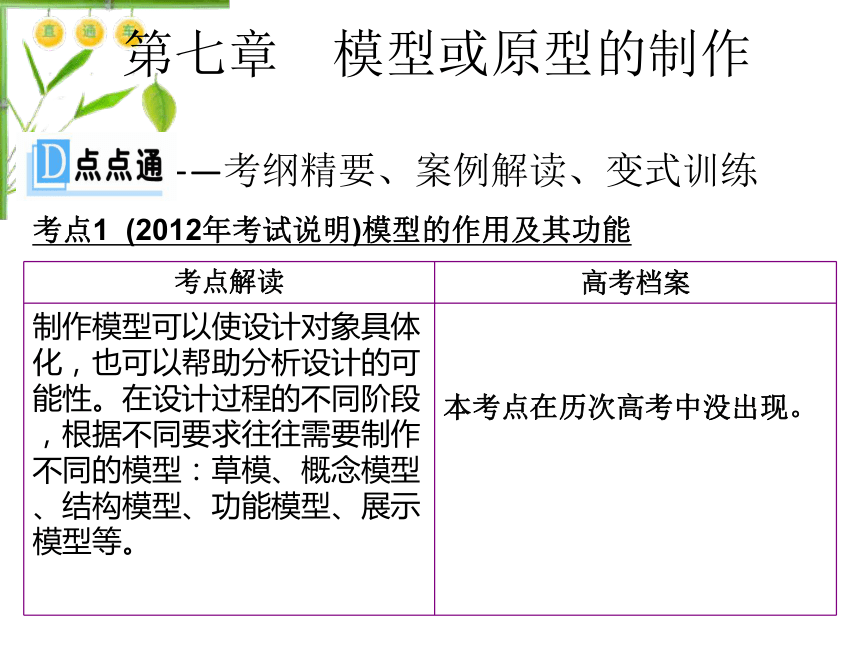

第七章 模型或原型的制作
——考綱精要、案例解讀、變式訓練
考點1 (2012年考試說明)模型的作用及其功能
考點解讀 高考檔案
制作模型可以使設計對象具體化，也可以幫助分析設計的可能性。在設計過程的不同階段，根據不同要求往往需要制作不同的模型：草模、概念模型、結構模型、功能模型、展示模型等。
本考點在歷次高考中沒出現。
【答案】 D
【解析】用于做結構強度試驗的模型屬于結構模型，結構模型須要清晰的表達產品的結構尺寸和連接方法，該模型面板的舒適度不影響結構強度的試驗，不是必要條件。
【例1】如圖所示，某生產廠家設計了一款帶座椅的拐杖，為進行承重技術試驗，為椅子做了模型，對該模型的制作要求，下列不合理的是（ ）
A. 模型可以與實際產品采用同樣的材料
B. 模型與實際產品的結構保持一致
C. 模型采用與實際產品同樣的連接方式
D. 模型面板的舒適度與實際產品保持一致
【變式訓練】

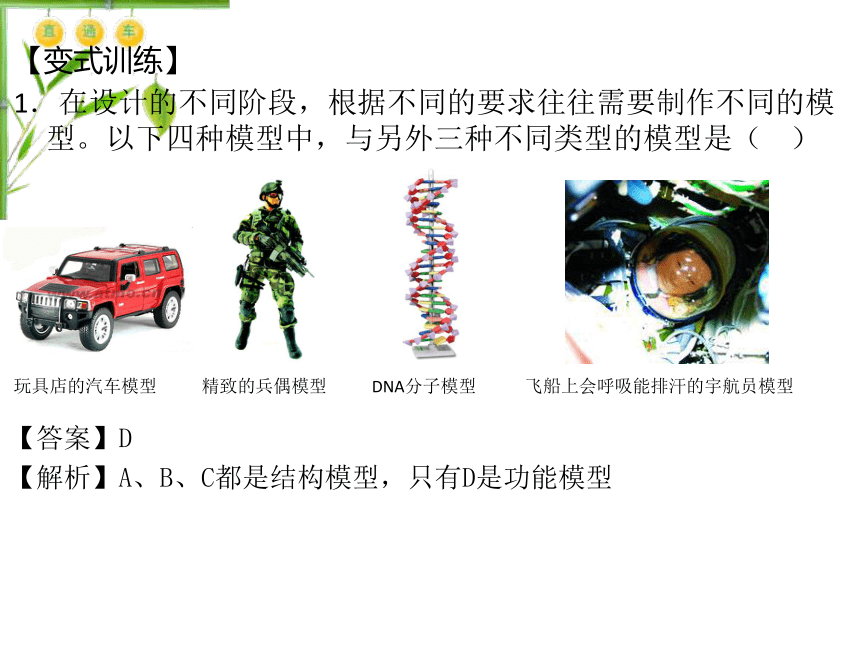

1．在設計的不同階段，根據不同的要求往往需要制作不同的模型。以下四種模型中，與另外三種不同類型的模型是（ ）
玩具店的汽車模型 精致的兵偶模型 DNA分子模型 飛船上會呼吸能排汗的宇航員模型
【答案】D
【解析】A、B、C都是結構模型，只有D是功能模型

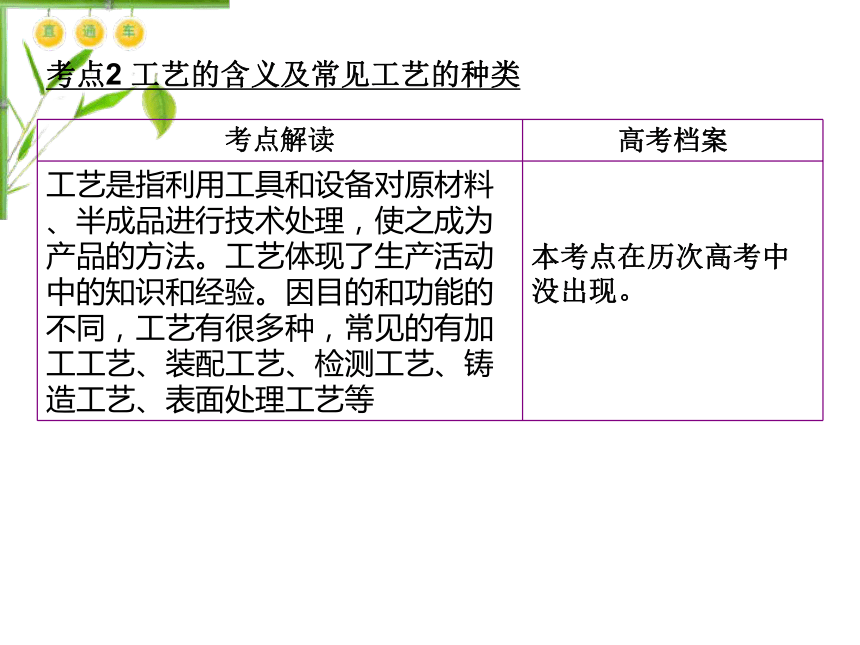

考點2 工藝的含義及常見工藝的種類
考點解讀 高考檔案
工藝是指利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。工藝體現了生產活動中的知識和經驗。因目的和功能的不同，工藝有很多種，常見的有加工工藝、裝配工藝、檢測工藝、鑄造工藝、表面處理工藝等
本考點在歷次高考中沒出現。

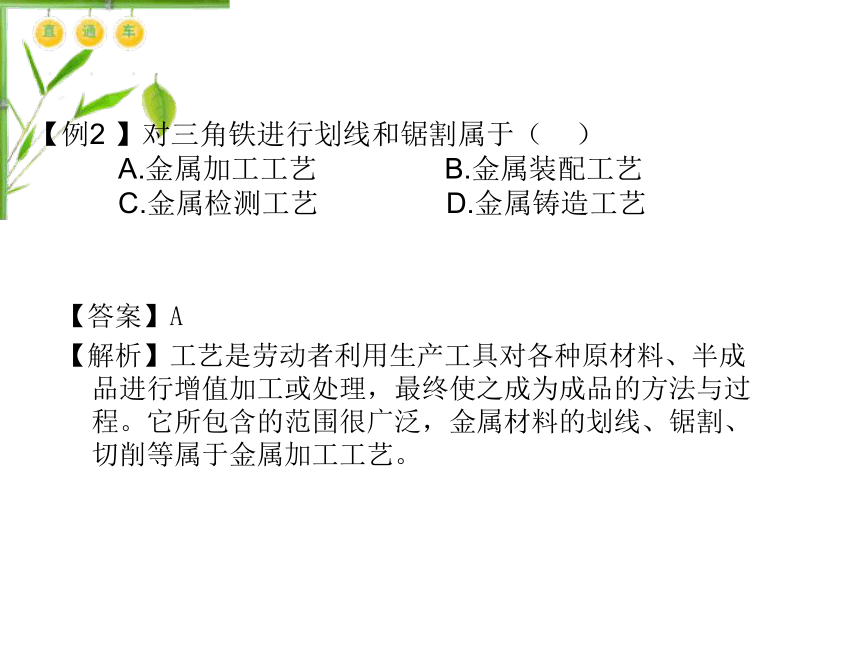

【例2 】對三角鐵進行劃線和鋸割屬于（ ）
A.金屬加工工藝 B.金屬裝配工藝
C.金屬檢測工藝 D.金屬鑄造工藝
【答案】A
【解析】工藝是勞動者利用生產工具對各種原材料、半成品進行增值加工或處理，最終使之成為成品的方法與過程。它所包含的范圍很廣泛，金屬材料的劃線、鋸割、切削等屬于金屬加工工藝。
【變式訓練】
2．螺母是常用的一種金屬零件，以往采用金屬材料切削而成，現在一些設備上的螺母逐漸使用工程塑料并采用注塑成型的方法。以下判斷不合理的是( )
A.采用切削發比注塑成型節省原材料
B.采用工程塑料后零件不易生銹
C.工程塑料易于加工，加工時能耗少
D.采用工程塑料可減輕產品自重。
【答案】A
【解析】采用切削法比注塑成型浪費原材料。工程塑料是指被用做工業零件或外殼材料的工業用塑料，是強度、耐沖擊性、耐熱性、硬度及抗老化性均優的塑料。B、C、D均成立。

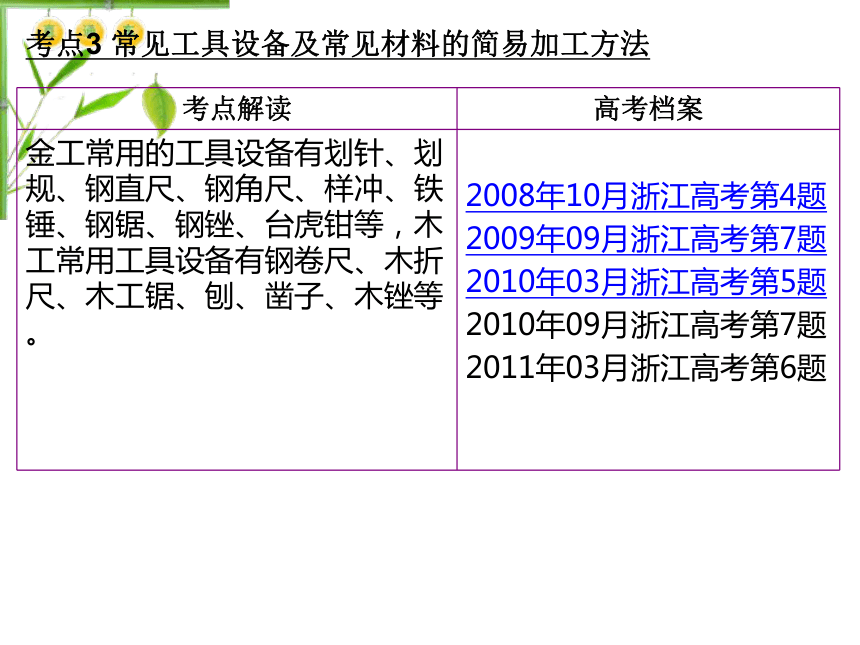

考點3 常見工具設備及常見材料的簡易加工方法
考點解讀 高考檔案
金工常用的工具設備有劃針、劃規、鋼直尺、鋼角尺、樣沖、鐵錘、鋼鋸、鋼銼、臺虎鉗等，木工常用工具設備有鋼卷尺、木折尺、木工鋸、刨、鑿子、木銼等。
2008年10月浙江高考第4題
2009年09月浙江高考第7題
2010年03月浙江高考第5題
2010年09月浙江高考第7題
2011年03月浙江高考第6題

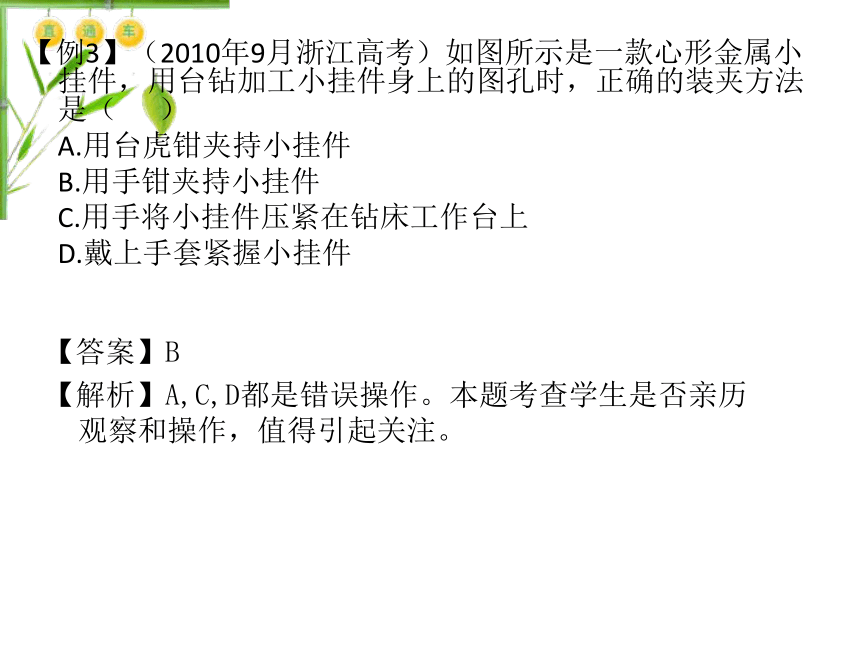

【例3】（2010年9月浙江高考）如圖所示是一款心形金屬小掛件，用臺鉆加工小掛件身上的圖孔時，正確的裝夾方法是（ ）
A.用臺虎鉗夾持小掛件
B.用手鉗夾持小掛件
C.用手將小掛件壓緊在鉆床工作臺上
D.戴上手套緊握小掛件
【答案】B
【解析】A,C,D都是錯誤操作。本題考查學生是否親歷觀察和操作，值得引起關注。
【變式訓練】

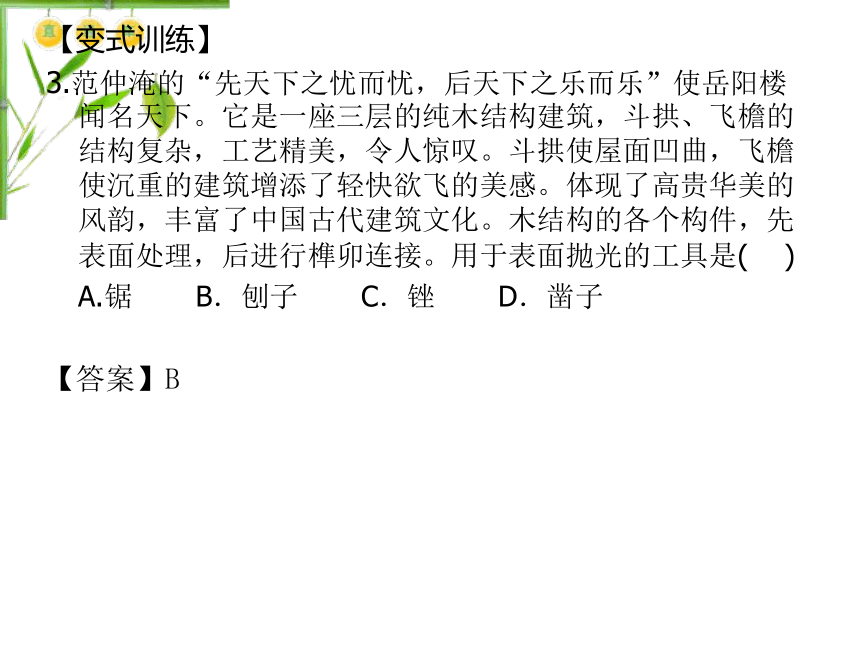

3.范仲淹的“先天下之憂而憂，后天下之樂而樂”使岳陽樓聞名天下。它是一座三層的純木結構建筑，斗拱、飛檐的結構復雜，工藝精美，令人驚嘆。斗拱使屋面凹曲，飛檐使沉重的建筑增添了輕快欲飛的美感。體現了高貴華美的風韻，豐富了中國古代建筑文化。木結構的各個構件，先表面處理，后進行榫卯連接。用于表面拋光的工具是( )
A.鋸 B．刨子 C．銼 D．鑿子
【答案】B
考點4 加工工藝的選擇與操作
考點解讀 高考檔案
金屬材料的加工工藝包括：劃線、鋸割、銼削、鉆孔、攻內螺紋、套外螺紋等。 2009年03月浙江高考第11題
2010年03月浙江高考第6題
2010年09月浙江高考第6題
2011年03月浙江高考第5題
【例4】(2010年3月浙江高考）張明用薄鐵板加工如圖所示的零件，下列操作方法中不正確的是（ ）
A.劃針緊貼導向工具，在薄鐵板上劃線，樣沖傾斜對準交叉點，扶正沖眼
B.左手緊握薄鐵板，右手握緊手鋸進行鋸割，推鋸加壓，回拉不加壓
C.用臺虎鉗夾緊零件，銼削鋸割面，推銼時左手施壓由大變小，右手施壓由小變大
D.將鉆頭正直裝夾在臺鉆上，用手鉗夾緊零件，對準沖眼鉆孔
【解析】此零件的加工要經過劃線、鋸割、
鉆孔、銼削等幾道工序。使用樣沖時要注
意，應斜看靠近沖眼的部位，沖眼時樣沖
要扶正。正常鋸割時，需用臺虎鉗固定，工件不能用手扶。鉆孔時，薄鐵板可以用手鉗夾緊。
【答案】B
【變式訓練】
4.在鋼板上加工螺紋孔，用到的工具是（ ）
A.鋼鋸和絲錐 B.銼刀和絲錐
C.鉆頭和絲錐 D.板牙和絲錐
【答案】C
【解析】在工件上制作內螺紋稱為攻內螺紋。攻內螺紋的工具是絲錐和絲錐扳手。
考點5 簡單產品的模型或原型的制作
考點解讀 高考檔案
制作模型時，需要根據設計方案和以有條件選擇加工工藝，并且具備正確、安全操作加工工具和設備的技術。 2009年03月浙江高考第11題
2010年03月浙江高考第6題
2010年09月浙江高考第6題
2011年03月浙江高考第5題
【例5】（2011年03月浙江高考）李剛在通用技術實踐課上，用3mm厚的鋼板制作如圖所示的連接片，需要以下環節：①劃線；②鉆孔；③鋸割；④銼削；⑤折彎。
請分析連接片的加工工藝，回答以下問題：
（1）合理的加工流程為：①→ → →②→ （在“ ”處填寫環節的序號 ）；
（2）上述工藝流程中不需要用到的工具是： 、 （從①手鋸；②銼刀；③鉆頭；④螺絲刀；⑤手鉗；
⑥絲錐中選出兩各種，在“ ”處填寫環節
的序號）；
（3）上述工藝流程中需要用到的設備
是： （從①砂輪機；②車床；③臺
鉆中選出一種，在“ ”處填寫環節的序號）。
【解析】(1)本題的連接片加工符合金工的一般流程：劃線、鋸割、銼削、鉆孔…
(2) 絲錐是加工圓柱形和圓錐形內螺紋的標準工具，螺絲刀是擰緊或旋松頭部帶一字或十字槽螺釘?shù)墓ぞ?因此本題工藝流程不需要絲錐、螺絲刀；(3) 砂輪機使用時高速旋轉，可對金屬工件的外圓、內圓、平面和各種型面等進行粗磨、半精磨和精磨以及開槽和切斷等，車床主要用車刀對旋轉的工件進行車削加工的機床，本題都用不上。
【答案】（1）③④⑤ （2）④⑥ （3）③
【變式訓練】
5.（1）（2008年浙江會考）如圖所示是用來收割莊稼的農具——鐮刀，它由刀身和木手柄構成，刀身上帶有小鋸齒。手工制作鐮刀，一般有以下幾個環節：加熱鍛打成形；安裝木手柄；熱處理（提高硬度）；制齒。制作鐮刀合理的流程是（ ）
A.加熱鍛打成形→熱處理→制齒→安裝木手柄
B.加熱鍛打成形→制齒→熱處理→安裝木手柄
C.熱處理→加熱鍛打成形→安裝木手柄→制齒
D.熱處理→加熱鍛打成形→制齒→安裝木手柄
【答案】（1） B
（2）（2009年3月浙江高考）加工一個如圖所示的零件（兩個孔為螺紋孔），材料為鋼材，要求表面耐磨防銹。加工過程需要以下4個環節：①下料和劃線，②鋸割和銼削，③鉆孔和攻絲，④淬火和電鍍。
正確的加工流程是( )
A.①→②→③→④
B.②→①→③→④
C.②→④→①→③
D.①→②→④→③
（2） A 【解析】本題屬容易題，需要了解淬火屬于熱處理工藝，主要目的是增加工件的強度，電鍍屬于表面處理工藝，一般淬火和電鍍放在工件加工的最后一個環節。
（3）（２０１０年９月浙江高考）李明發現椅子的榫接處松動，于是設計了如圖所示的連接片，用以加固椅子的連接。現用60×60的方形鋼板加工該連接片，需要以下環節：①劃線；②鋸割；③鉆孔；④銼削。請分析連接片的加工工藝，回答以下問題。
（1）補充完整加工流程（在“ ”處填寫加工環節的序號）： →③→ → 。
（2）加工圖中R6的圓弧，合理的方法是： 。（從①鋸割；②鉆孔；③銼削中選擇一種，在“ ”處填寫相應的序號。）
（3）鉆孔時用到的工具有： ；
。（從①鋼鋸 ②銼刀 ③鉆頭
④絲錐 ⑤手鉗中選出二種，在“ ”
處填寫相應的序號。）
（3）【答案】(1)① ② ④ ； (2)②； (3)③ ⑤
2008年10月浙江省高考第4題
要將一根直徑為20mm的鐵棒截成長度不等、兩端光滑的三段，
下列現有工具中不需要的是
2009年9月浙江省高考第7題
在鋼板上加工螺紋孔，用到的工具是：( )
A、鋼鋸和絲錐 B、銼刀和絲錐
C、鉆頭和絲錐 D、板牙和絲錐
2010年3月浙江省高考第5題
張明用薄鐵板加工如圖所示的零件，下列操作方法中不正確的是( )
A.劃針緊貼導向工具，在薄鐵板上劃線，樣沖傾斜 對準交叉點，扶正沖眼
B.左手緊握薄鐵板，右手握緊手鋸進行鋸割，推鋸加壓，回拉不加壓
C.用臺虎鉗夾緊零件，銼削鋸割面，推銼時左手施壓由大變小，右手施壓由小變大
D.將鉆頭正直裝夾在臺鉆上，用手鉗夾緊零件，對準沖眼鉆孔
B
2009年3月浙江省高考第11題
下列關于在金屬材料上鉆孔的操作要求中，說法錯誤
的是( )
A、操作要集中注意力并帶好防護手套
B、操作時要戴防護眼鏡
C、要用臺虎鉗或手鉗夾緊工件
D、不能用手直接扶持小工件和薄工件
2010年9月浙江省高考第6題
如圖所示的加工方法( )
A.套絲
B.鉆孔
C.攻絲
D.沖眼
【解析】這是在用絲錐和絲錐扳手在車內螺紋所以是攻絲，套絲是用板牙和板牙扳手
2009年3月浙江省高考第11題
下列關于在金屬材料上鉆孔的操作要求中，說法錯誤
的是( )
A、操作要集中注意力并帶好防護手套
B、操作時要戴防護眼鏡
C、要用臺虎鉗或手鉗夾緊工件
D、不能用手直接扶持小工件和薄工件
2010年3月浙江省高考第6題
周文用麻花鉆加工了一個孔，該孔剖開后的形狀應該
是( )
2010年9月浙江省高考第6題
如圖所示的加工方法( )
A.套絲
B.鉆孔
C.攻絲
D.沖眼
【解析】這是在用絲錐和絲錐扳手在車內螺紋所以是攻絲，套絲是用板牙和板牙扳手
