第三節
設計和交流中的技術語言
第二章 設計的基礎

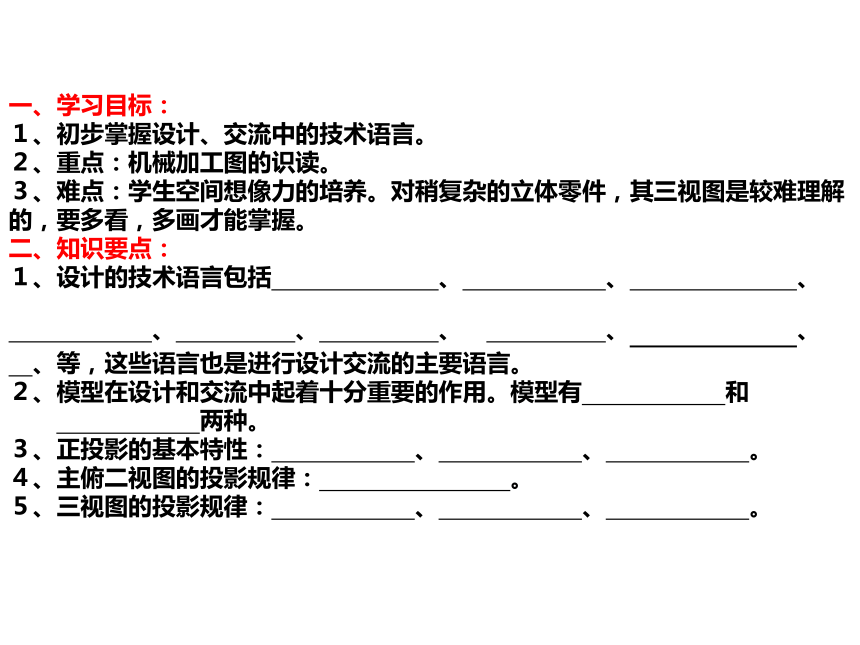

一、學習目標：
１、初步掌握設計、交流中的技術語言。
２、重點：機械加工圖的識讀。
３、難點：學生空間想像力的培養。對稍復雜的立體零件，其三視圖是較難理解的，要多看，多畫才能掌握。
二、知識要點：
１、設計的技術語言包括　　　　　　　、　　　　　　、　　　　　　　、　
　　　　　　、　　　　　、　　　　　、　　　　　　、　　　　　、　　　　　　　　　、等，這些語言也是進行設計交流的主要語言。
２、模型在設計和交流中起著十分重要的作用。模型有　　　　　　和
　　　　　　　　兩種。
３、正投影的基本特性：　　　　　　、　　　　　　、　　　　　　。
４、主俯二視圖的投影規律：　　　　　　　　。
５、三視圖的投影規律：　　　　　　、　　　　　　、　　　　　　。

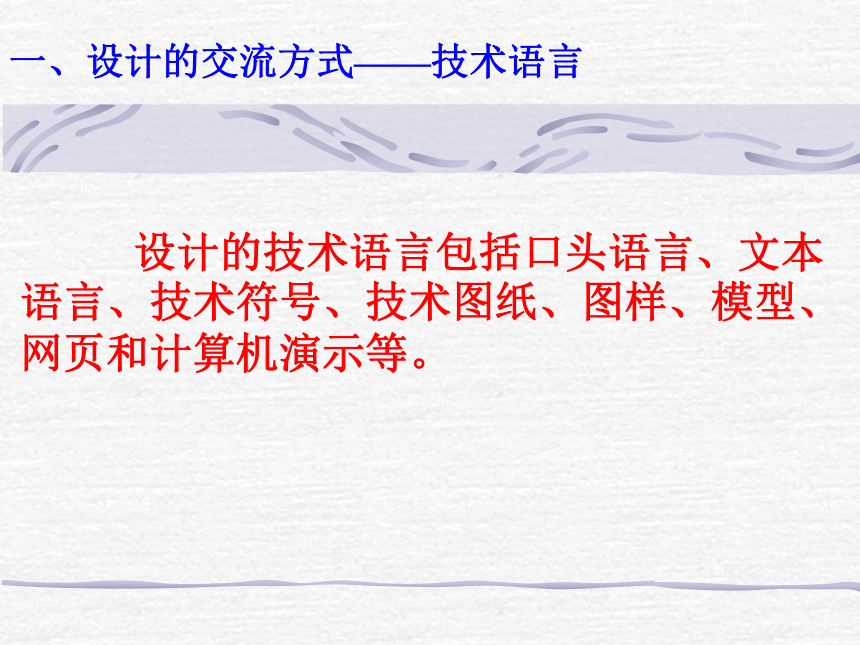

設計的技術語言包括口頭語言、文本語言、技術符號、技術圖紙、圖樣、模型、網頁和計算機演示等。

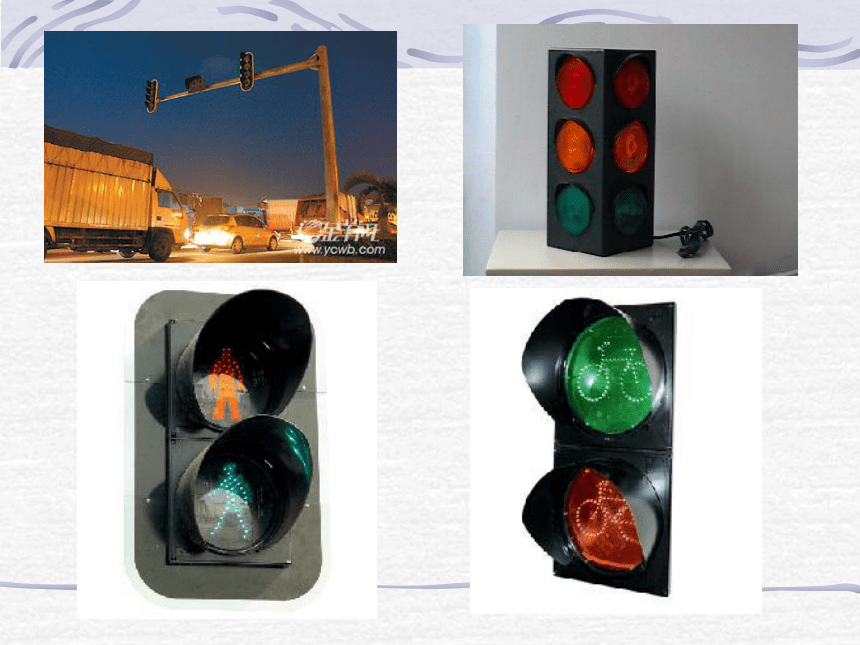

一、設計的交流方式——技術語言

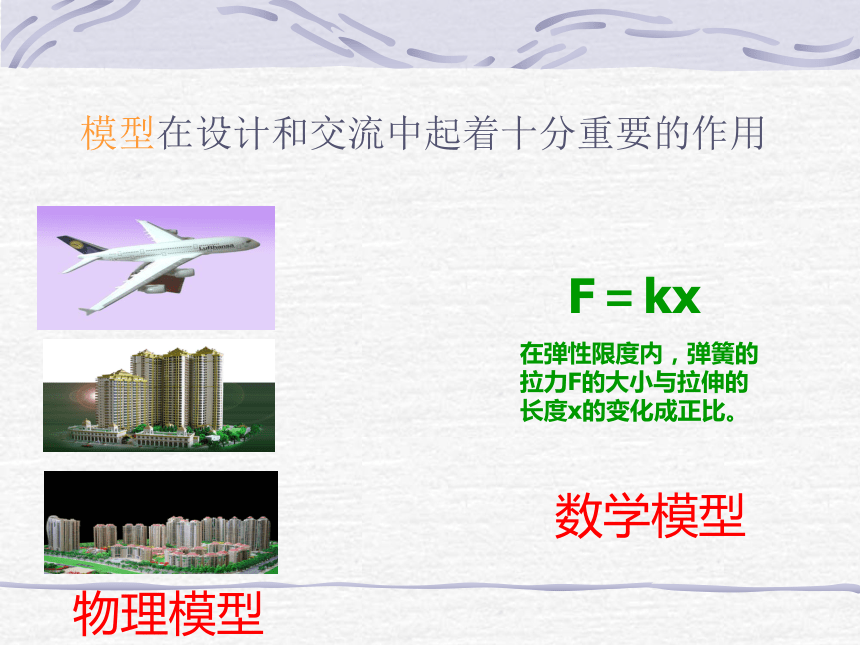

模型在設計和交流中起著十分重要的作用
　F＝kx
在彈性限度內，彈簧的拉力F的大小與拉伸的長度x的變化成正比。
數學模型
物理模型

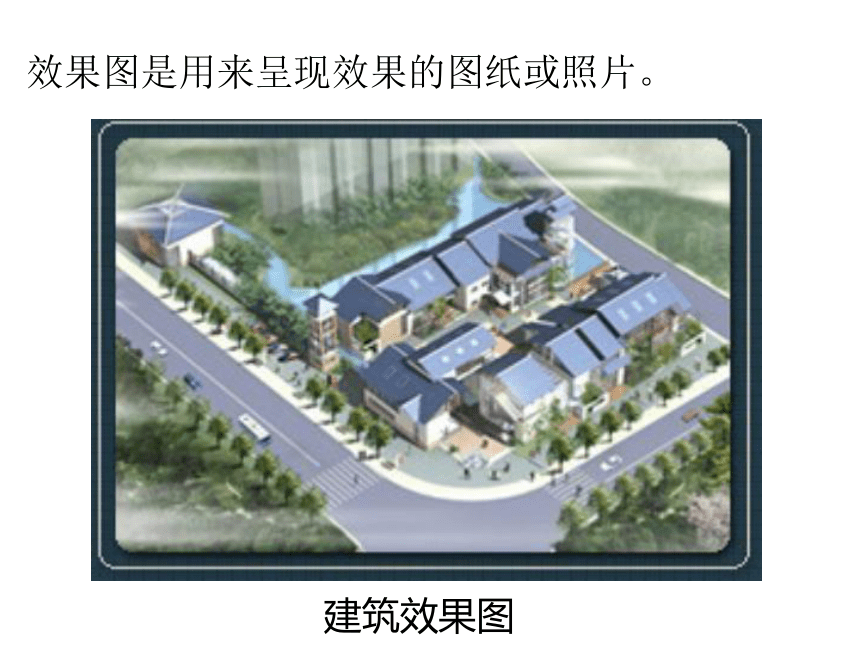

建筑效果圖
效果圖是用來呈現效果的圖紙或照片。
二、機械制圖與識讀基礎
用正投影所得的物體投影叫做視圖

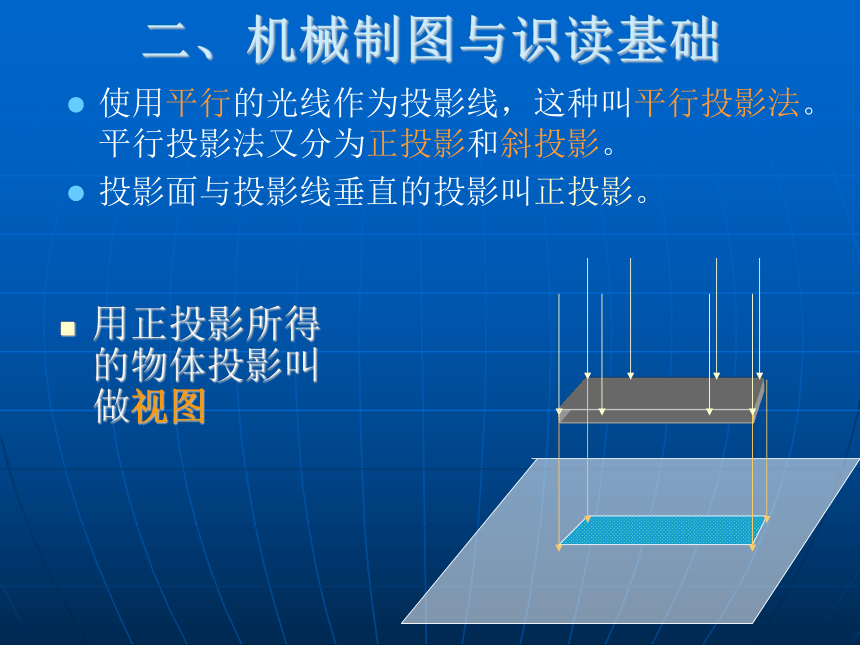

使用平行的光線作為投影線，這種叫平行投影法。平行投影法又分為正投影和斜投影。
投影面與投影線垂直的投影叫正投影。

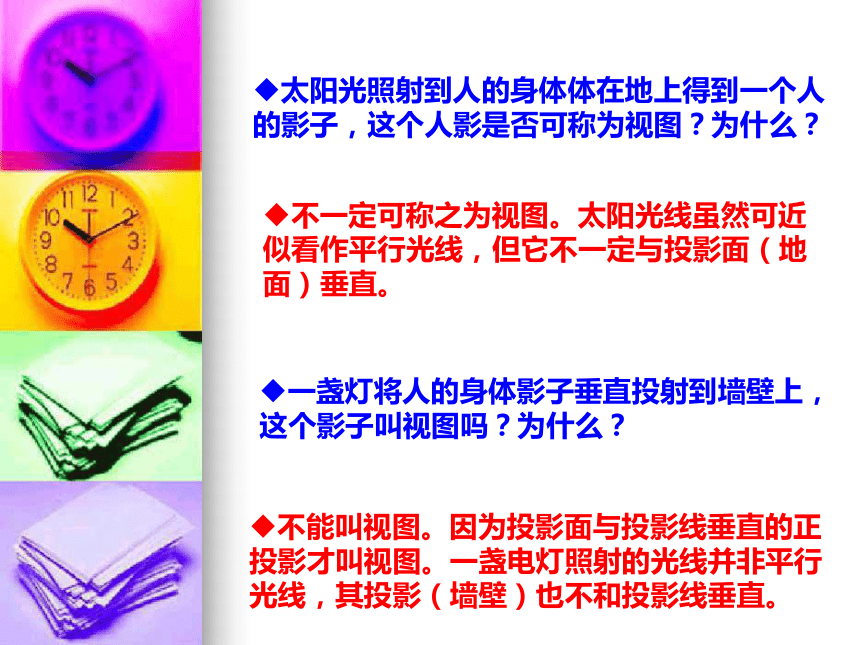

太陽光照射到人的身體體在地上得到一個人的影子，這個人影是否可稱為視圖？為什么？
不一定可稱之為視圖。太陽光線雖然可近似看作平行光線，但它不一定與投影面（地面）垂直。
一盞燈將人的身體影子垂直投射到墻壁上，這個影子叫視圖嗎？為什么？
不能叫視圖。因?yàn)橥队懊媾c投影線垂直的正投影才叫視圖。一盞電燈照射的光線并非平行光線，其投影（墻壁）也不和投影線垂直。
正投影的基本特性

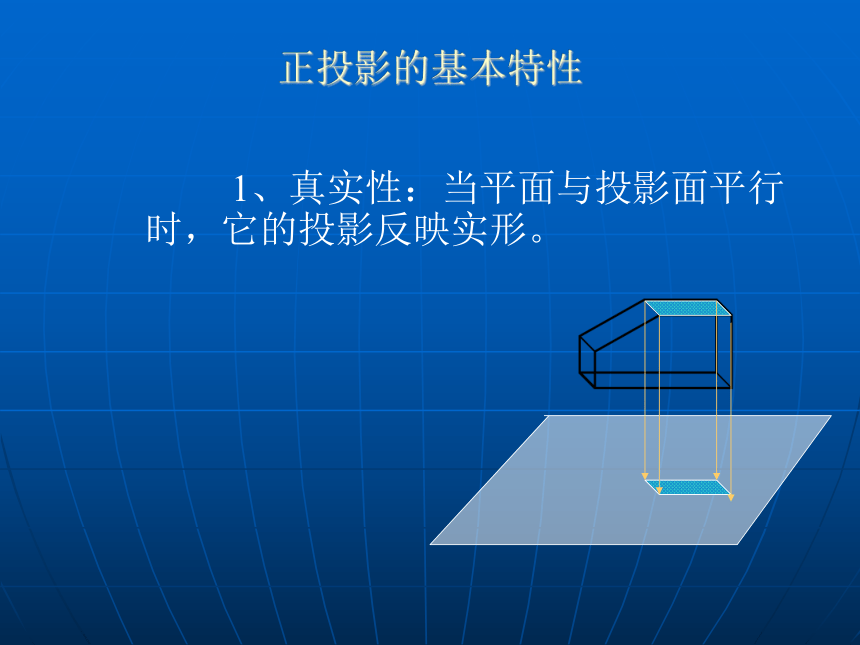

1、真實性：當平面與投影面平行時，它的投影反映實形。
正投影的基本特性

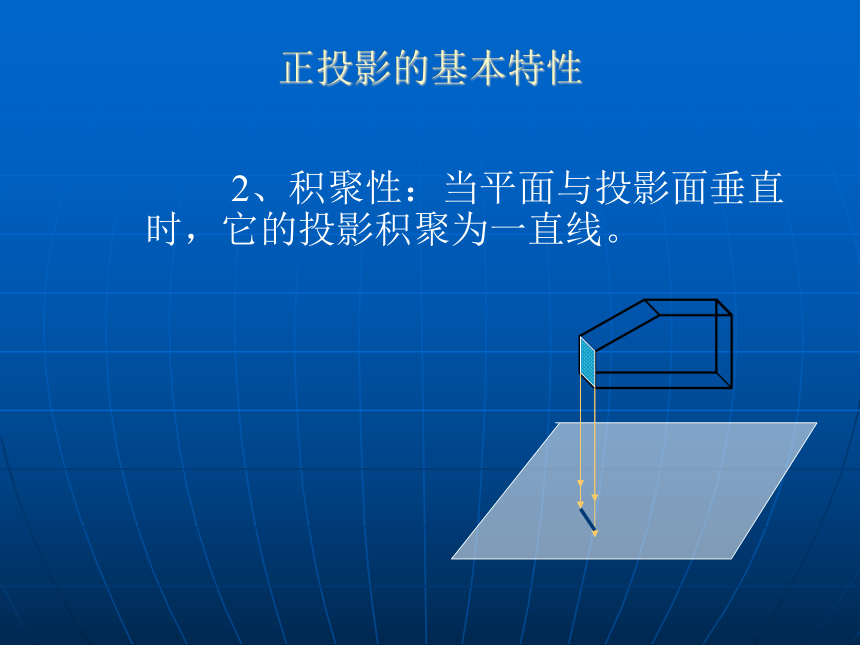

2、積聚性：當平面與投影面垂直時，它的投影積聚為一直線。
正投影的基本特性

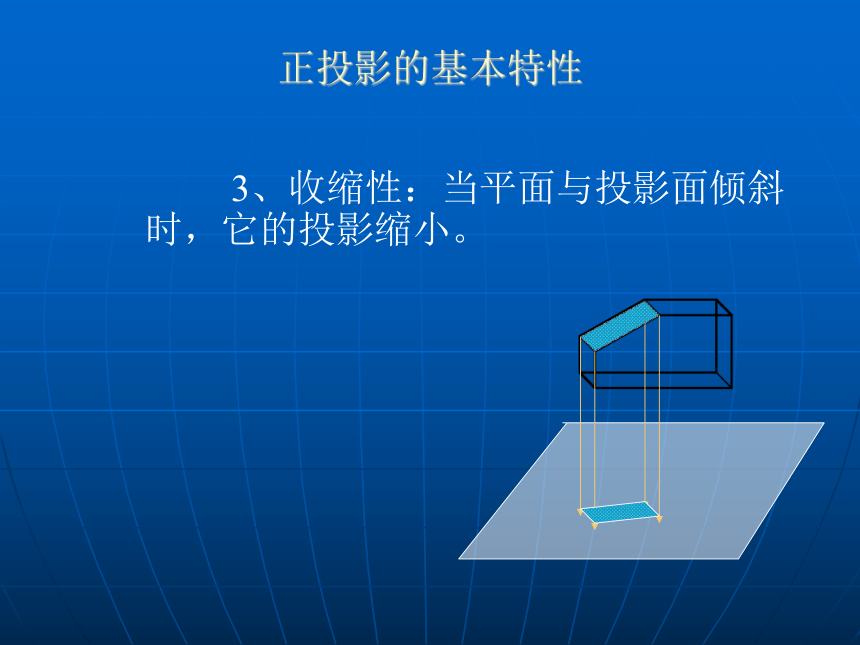

3、收縮性：當平面與投影面傾斜時，它的投影縮小。
（三）二視圖
在正面的基礎上，再增加一個與正面V相垂直且水平放置的投影面叫做水平面H，在正面得到的視圖叫主視圖。
正面V
水平面H
主視圖
主視圖
（三）二視圖
向水平面作正投影，在水平面得到一個新的視圖，叫俯視圖。
俯視圖
（三）二視圖
生產上使用的圖，是把幾個視圖攤平畫在同一張圖紙上，得到二視圖。
正面V
水平面H
主視圖
水平面H
正面V
俯視圖
主視圖
俯視圖
注意主視圖與俯視圖之間的關系。
長對正
（四）三視圖
設置一個與正面、水平面垂直的新投影面，叫側面，從左向右正投影，得到一個左視圖。
側面W
左視圖
正面V
水平面H
主視圖
俯視圖
W
v主視圖
H
V
三視圖的形成
H俯視圖
W左視圖
主視圖
水平面H
正面V
俯視圖
側面W
左視圖
將三個互相垂直的投影面的視圖放在同一張圖紙上，得到三視圖。
（四）三視圖
長對正
高平齊
寬相等
A
B
C
D
E
去掉多余的輔助線及平面，得到標準三視圖。
（四）三視圖
長
V 主視圖
W 左視圖
H 俯視圖
寬
長
高
高
寬
長對正
高平齊
寬相等
三視圖欣賞
體驗三視圖的作法
三視圖的作圖步驟
主視圖方向
1.確定視圖方向
左視圖方向
俯視圖方向
2.先畫出能反映物體真實形狀的一個視圖
3.運用長對正、高平齊、寬相等的原則畫出其它視圖
4.檢查,加深,
加粗。
練一練：畫出圓柱的三視圖
圓柱的形成
圓柱
主
左
俯
球 體
練一練：畫出球體的三視圖
球的形成
球體
主
左
俯
圓錐 的形成
圓錐體
圓錐
主
左
俯
六棱柱
主視
四棱錐
模塊
主視
畫組合體三視圖的要點：
①分清各簡單形體②按簡單形體逐個從大到小、從外到里的順序畫③用好“正、齊、等”
一、學習目標：
１、初步掌握設計、交流中的技術語言。
２、重點：機械加工圖的識讀。
３、難點：學生空間想像力的培養。對稍復雜的立體零件，其三視圖是較難理解的，要多看，多畫才能掌握。
二、知識要點：
１、設計的技術語言包括　　　　　　　、　　　　　　、　　　　　　　、　
　　　　　　、　　　　　、　　　　　、　　　　　　、　　　　　、　　　　　　　　　、等，這些語言也是進行設計交流的主要語言。
２、模型在設計和交流中起著十分重要的作用。模型有　　　　　　和
　　　　　　　　兩種。
３、正投影的基本特性：　　　　　　、　　　　　　、　　　　　　。
４、主俯二視圖的投影規律：　　　　　　　　。
５、三視圖的投影規律：　　　　　　、　　　　　　、　　　　　　。
口頭語言
文本語言
技術符號
技術圖紙
圖　樣
圖　表
模　型
網　頁
計算機演示
物理模型
數學模型
長對正
真實性
積聚性
收縮性
長對正
高平齊
寬相等
作業：
用紙、直尺、鉛筆，選擇單個或組合的物體，畫出其三視圖。
