金屬加工工藝——
劃線、鋸割、銼削
海南省國興中學 周瓊
第10講
設計制作第一課
1
設計 & 工藝
2
劃線、鋸割、銼削
3
一展身手
4

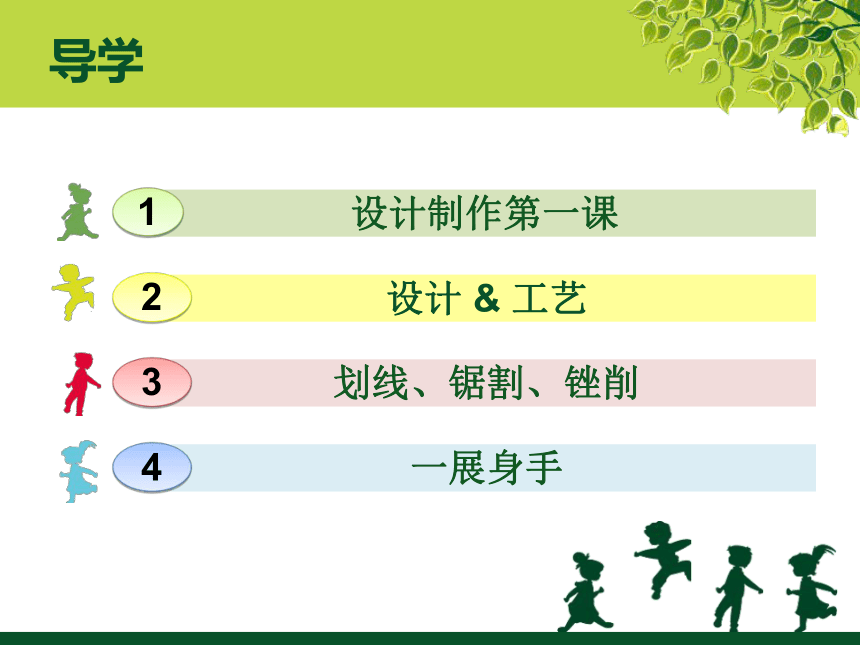

導學

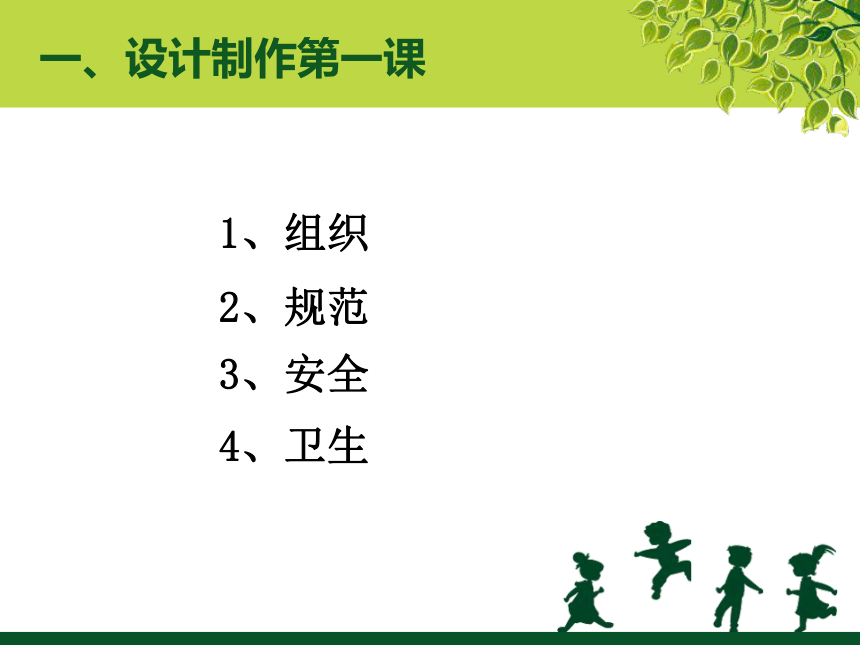

一、設計制作第一課
1、組織
2、規范
3、安全
4、衛生
設計制作第一課
1
設計 & 工藝
2
劃線、鋸割、銼削
3
一展身手
4
導學

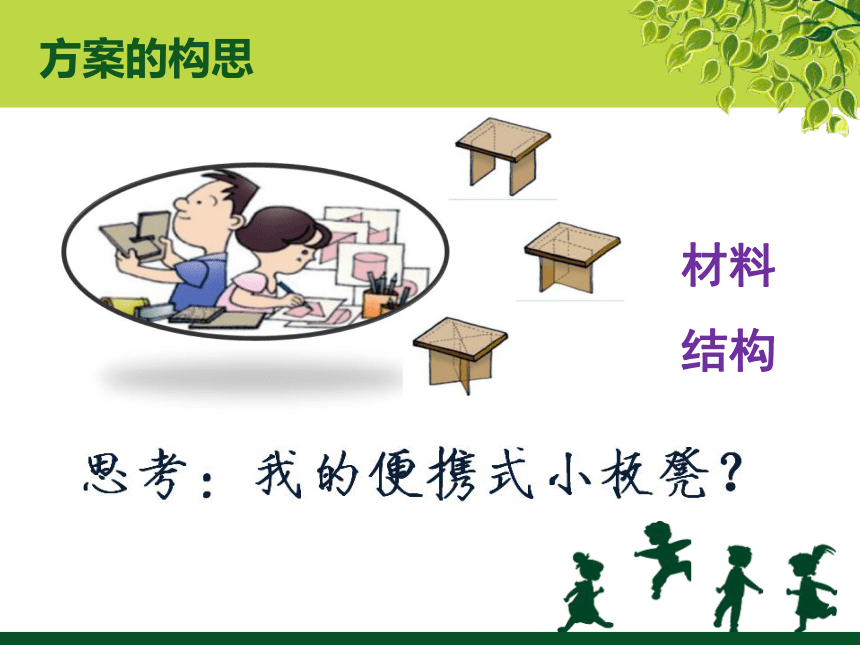

方案的構思
材料
結構
工藝（加工、裝配、表面處理、檢測）
鉗工

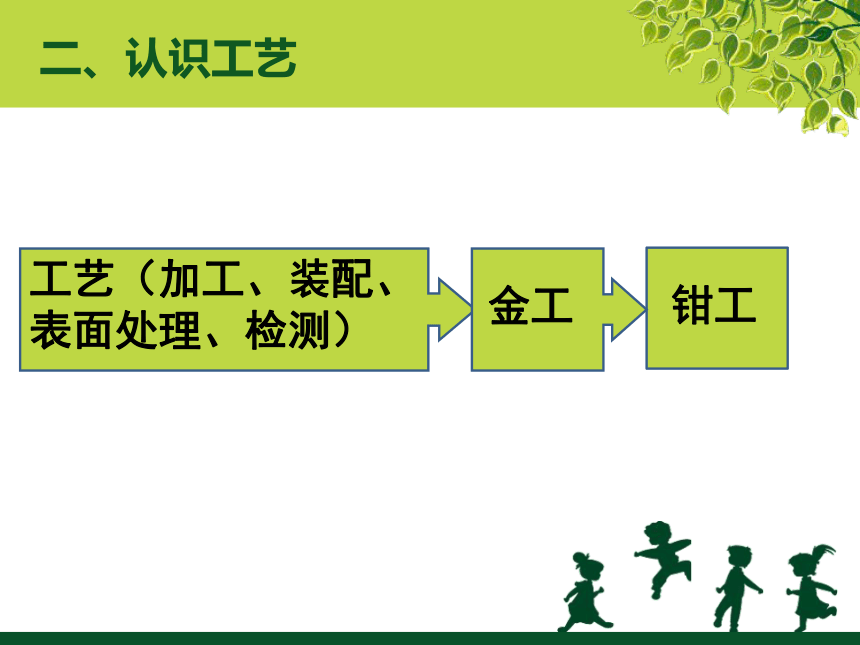

二、認識工藝
金工
設計制作第一課
1
設計 & 工藝
2
劃線、鋸割、銼削
3
一展身手
4
導學
三、金屬材料的加工

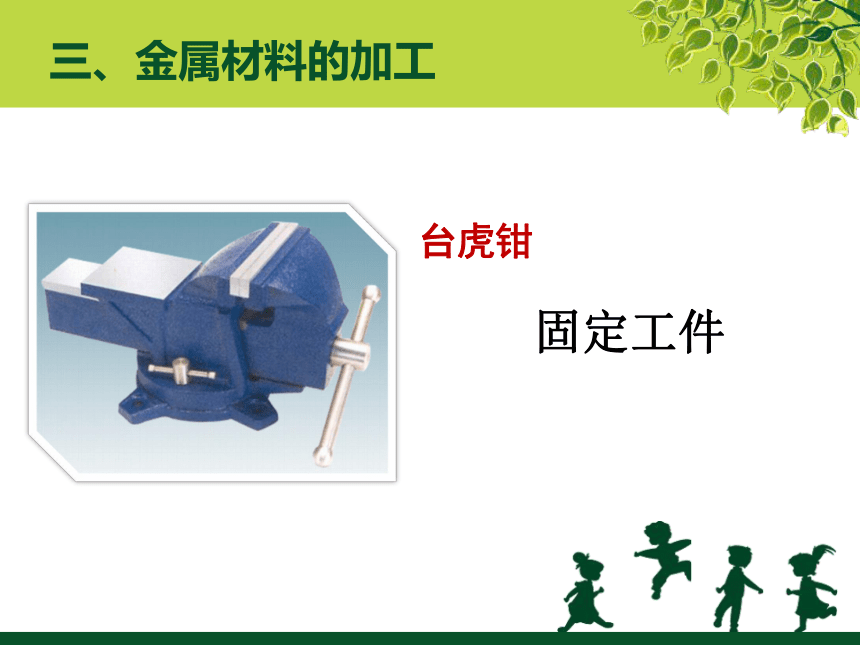

臺虎鉗
固定工件

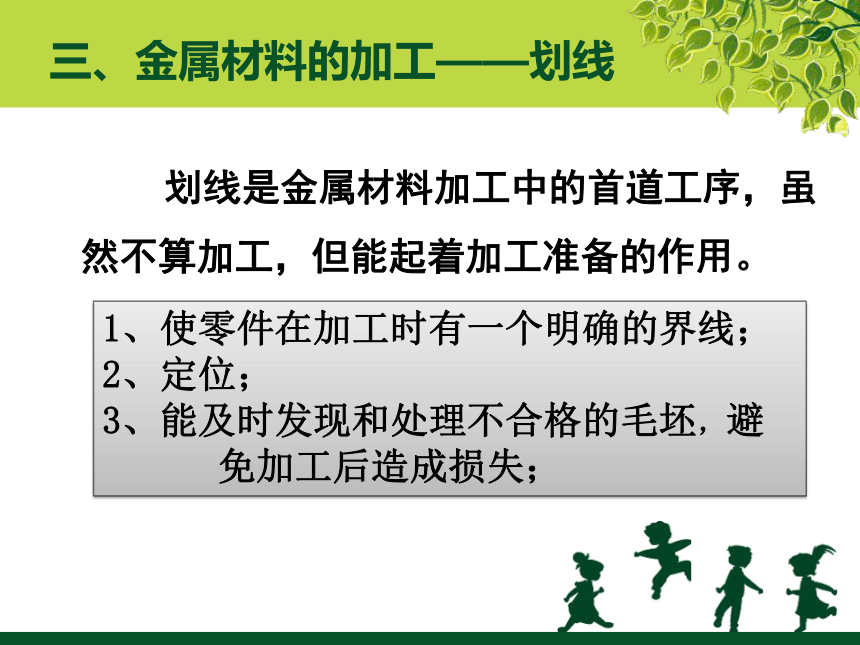

三、金屬材料的加工——劃線
劃線是金屬材料加工中的首道工序，雖然不算加工，但能起著加工準備的作用。
1、使零件在加工時有一個明確的界線；
2、定位；
3、能及時發現和處理不合格的毛坯，避
免加工后造成損失；
三、金屬材料的加工——劃線
1、劃針頭保持銳利（保護）
用于畫出直線線痕
2、劃針尖端要緊貼導向工具移動
劃針
三、金屬材料的加工——劃線
3、上部向外側傾斜15°~20°
4、向劃線方向傾斜45°~ 75°
三、金屬材料的加工——劃線
6、妥善放置
5、盡量一次完成
7、校對
劃規
用于畫出圓或弧的線痕
用于等分線段、等分角度
操作要領：
（1）劃規腳尖保持尖銳；
（2）劃線時中心施加較大壓力，保持不發生滑移。
三、金屬材料的加工——劃線
鋼直尺
注：使用時，角尺緊貼工件的一個基準面。
三、金屬材料的加工——劃線
角尺
劃直線導向，量取尺寸，測量工件。
劃平行線或垂線時導向，檢查銼削平面的垂直度。
三、金屬材料的加工——鋸割
起鋸方法
鋸條安裝
傍線鋸割（建議）
留取“加工裕量”
遠端起鋸
拇指輔助
操作要領
1、站姿和握鋸姿勢正確；
2、推鋸加壓，回拉不加壓；
3、鋸程長，推拉有節奏。
三、金屬材料的加工——銼削
要領
1、身體和手臂動作協調；
2、推銼過程中，左手的施壓要由大變小，右手的施壓要由小變大，使銼刀平穩而不上下擺動
工具
方法
檢查
清理
設計制作第一課
1
設計 & 工藝
2
劃線、鋸割、銼削
3
一展身手
4
導學
四、一展身手
小組合作實踐：
利用劃線、鋸割、銼削等工藝將已知材料加工成下圖所示尺寸的模型。
8 cm
6 cm
竹蜻蜓的設計與制作
五、能力拓展
