結構圖的應用例析
結構圖表示了一個系統中各部分之間的組成結構，一般由構成系統的若干要素和表達各要素之間的關系的連線（或方向箭頭）構成，連線通常按照從上到下、從左到右的方向表示要素的從屬關系或邏輯的先后關系。
結構圖按其用途通常分為三類：（1）知識結構圖：用來表示知識結構的結構圖；（2）組織結構圖：用來表示一個組織部門或部門的構成；（3）結構圖還用于表達人們的思路，是交流思想的工具。
畫出結構圖
一家新技術公司計劃研制一個名片管理系統，希望系統能夠具備以下功能：（1）
用戶管理：能夠修改密碼，顯示用戶信息，修改用戶信息；（2）用戶登錄；（3）名片管理：能夠對名片進行刪除、添加、修改、查詢；（4）出錯信息處理。根據這些要求，試畫出該系統的結構圖。

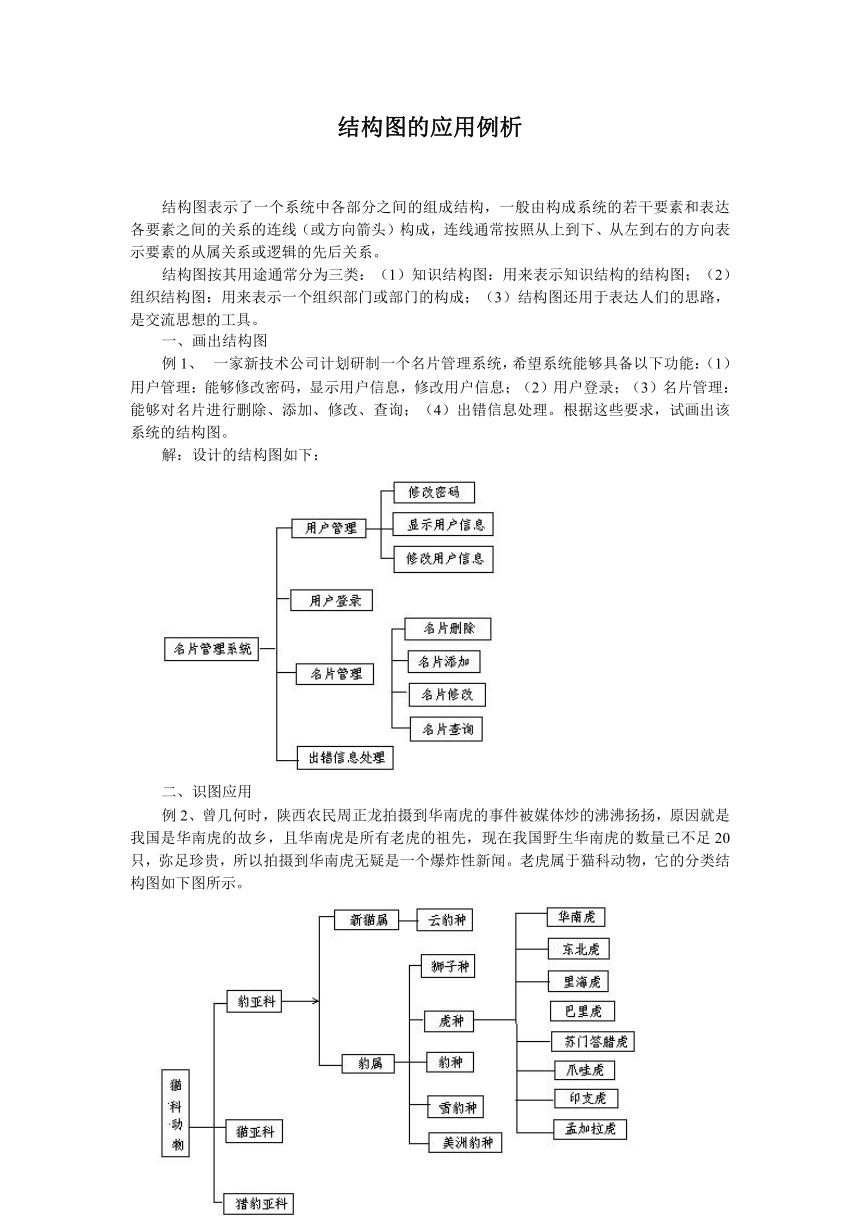

解：設計的結構圖如下：
識圖應用
例2、曾幾何時，陜西農民周正龍拍攝到華南虎的事件被媒體炒的沸沸揚揚，原因就是
我國是華南虎的故鄉，且華南虎是所有老虎的祖先，現在我國野生華南虎的數量已不足20只，彌足珍貴，所以拍攝到華南虎無疑是一個爆炸性新聞。老虎屬于貓科動物，它的分類結構圖如下圖所示。
根據結構圖，回答華南虎屬于什么種？什么屬？什么亞科？
解：觀察結構圖，易知華南虎屬于虎種，豹屬，豹亞科。
點評：確定結構圖中一個要素的所屬，只需從這個要素依次向上位確定。
