麗水、湖州、衢州三地市2021屆高三下學期4月教學質量檢測
第二部分通用技術（共50分）
一、選擇題（本大題共13小題，每小題2分，共26分。每小題列出的四個備選項中只有
一個是符合題目要求的，不選，多選，錯選均不得分）

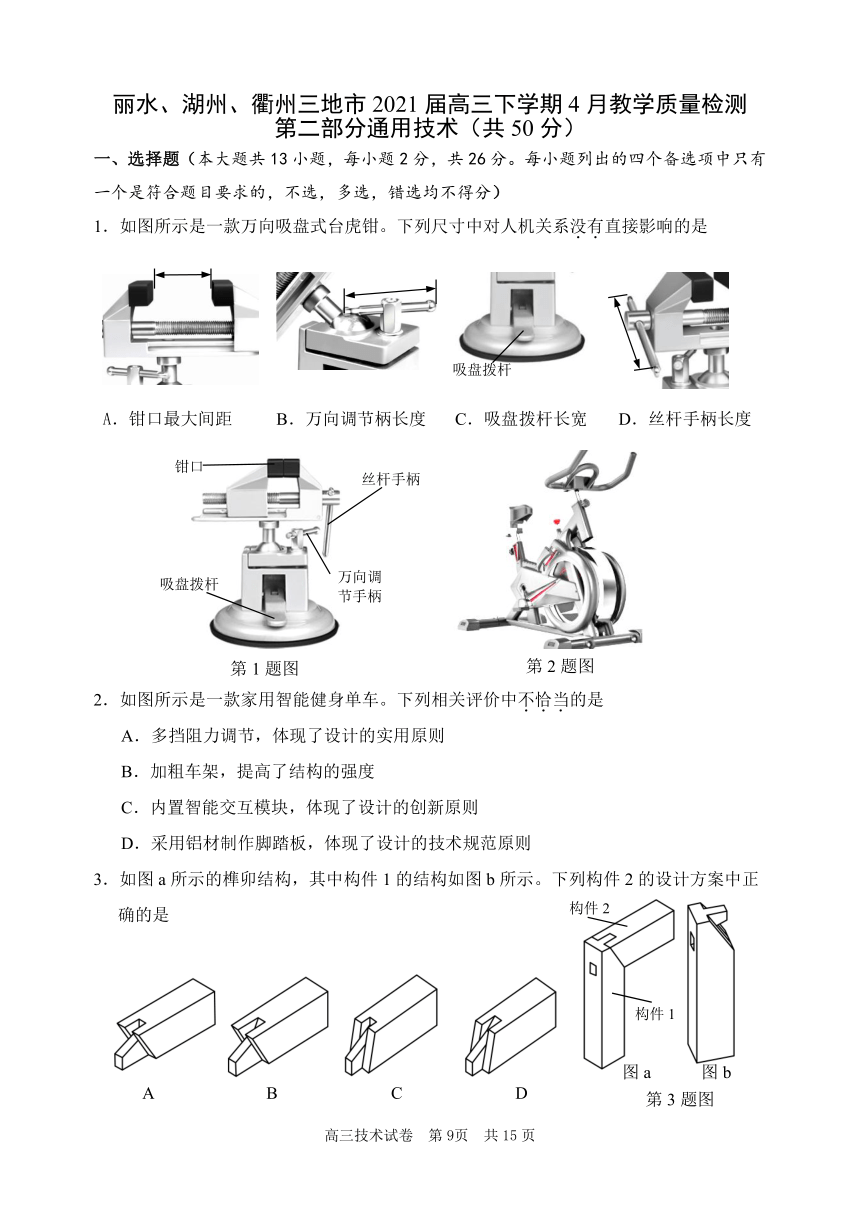

1．如圖所示是一款萬向吸盤式臺虎鉗。下列尺寸中對人機關系沒有直接影響的是
470535156845
52197057150
1179830173355288290450215-115570623570吸盤撥桿
吸盤撥桿
A．鉗口最大間距
B．萬向調節柄長度
C．吸盤撥桿長寬
D．絲桿手柄長度
4133858255第1題圖
第2題圖
吸盤撥桿
鉗口
絲桿手柄
萬向調節手柄
第1題圖
第2題圖
吸盤撥桿
鉗口
絲桿手柄
萬向調節手柄
2．如圖所示是一款家用智能健身單車。下列相關評價中不恰當?shù)氖?
A．多擋阻力調節，體現了設計的實用原則
B．加粗車架，提高了結構的強度
C．內置智能交互模塊，體現了設計的創新原則
D．采用鋁材制作腳踏板，體現了設計的技術規范原則
38068253822703566795184785構件2
020000構件2
center237490第3題圖
圖a
圖b
A
B
C
D
第3題圖
圖a
圖b
A
B
C
D
3．如圖a所示的榫卯結構，其中構件1的結構如圖b所示。下列構件2的設計方案中正確的是
407289078105構件1
020000構件1
399478545085
64135144780第4-5題圖
第4-5題圖

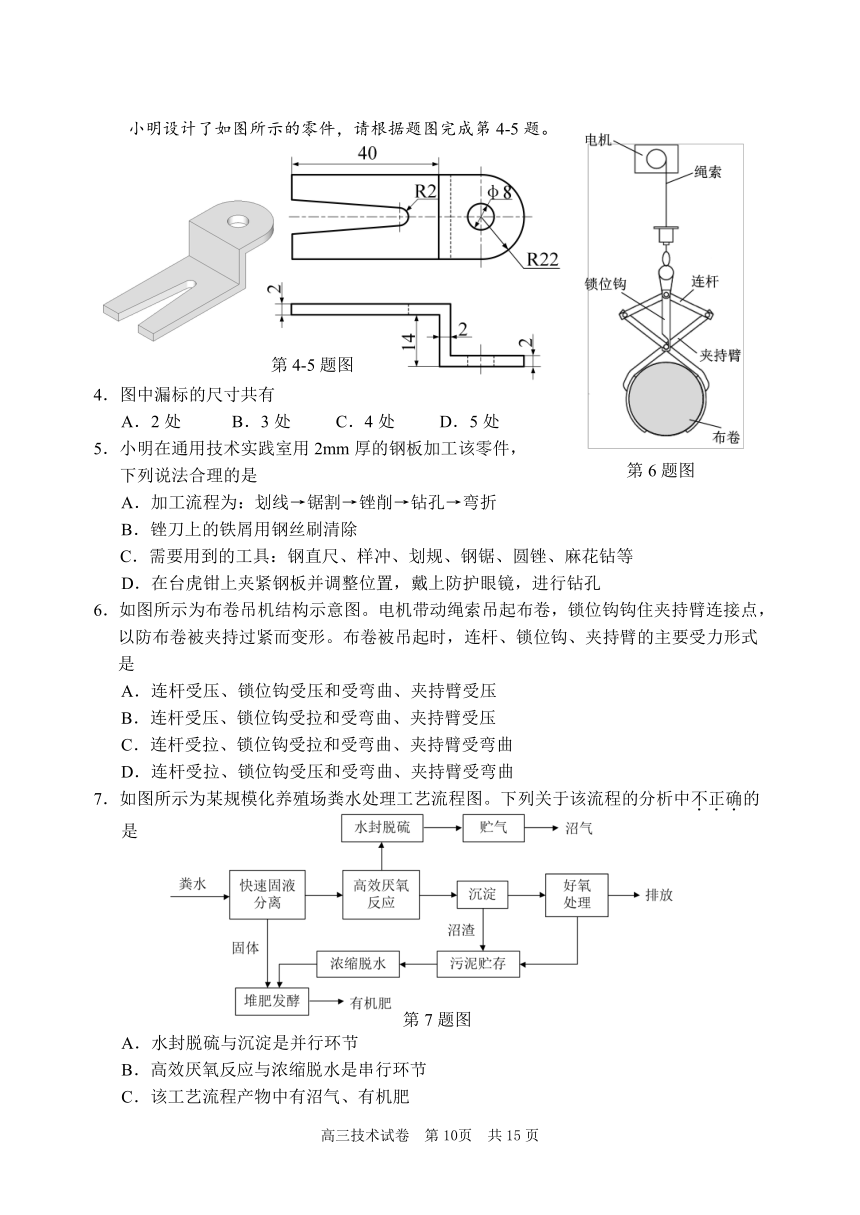

373888057150小明設計了如圖所示的零件，請根據題圖完成第4-5題。
4．圖中漏標的尺寸共有
A．2處 B．3處 C．4處 D．5處
4007485118745第6題圖
第6題圖
5．小明在通用技術實踐室用2mm厚的鋼板加工該零件，
下列說法合理的是
A．加工流程為：劃線→鋸割→銼削→鉆孔→彎折
B．銼刀上的鐵屑用鋼絲刷清除
C．需要用到的工具：鋼直尺、樣沖、劃規、鋼鋸、圓銼、麻花鉆等
D．在臺虎鉗上夾緊鋼板并調整位置，戴上防護眼鏡，進行鉆孔
6．如圖所示為布卷吊機結構示意圖。電機帶動繩索吊起布卷，鎖位鉤鉤住夾持臂連接點，以防布卷被夾持過緊而變形。布卷被吊起時，連桿、鎖位鉤、夾持臂的主要受力形式是
A．連桿受壓、鎖位鉤受壓和受彎曲、夾持臂受壓
B．連桿受壓、鎖位鉤受拉和受彎曲、夾持臂受壓
C．連桿受拉、鎖位鉤受拉和受彎曲、夾持臂受彎曲
D．連桿受拉、鎖位鉤受壓和受彎曲、夾持臂受彎曲
308610191135第7題圖
第7題圖
7．如圖所示為某規模化養殖場糞水處理工藝流程圖。下列關于該流程的分析中不正確的是
A．水封脫硫與沉淀是并行環節
B．高效厭氧反應與濃縮脫水是串行環節
C．該工藝流程產物中有沼氣、有機肥
D．有機肥必須經過濃縮脫水
278066580010第8-9題圖
第8-9題圖
如圖所示為某番茄采摘智能機器人系統。其控制部分可分為番茄采摘控制子系統和行進驅動子系統。番茄采摘控制子系統工作過程是：工控機根據攝像機獲得的數據，判定番茄是否成熟并確定其位置，然后控制機械臂和末端采摘裝置，實現對成熟番茄的采摘。請根據示意圖及描述完成第8-9題。
8．下列關于番茄采摘智能機器人系統的分析中不正確的是
A．行進驅動子系統影響采摘控制子系統的工作，體現了系統的相關性
B．果實筐長期使用會變形，需要更換，體現了系統的動態性
C．提高對成熟番茄的識別率是該系統優化的目標
D．工控機顯示器的分辨率是該系統優化的約束條件
9．下列關于番茄采摘控制子系統的分析中正確的是
A．?dāng)z像機獲得的數據是輸入量 B．工控顯示器是被控對象
C．車輪是執行器 D．機械臂伸出的距離是輸出量
10．下列關于電子元器件的描述中正確的是
A．芯片的引腳編號正確
B．圖示元件為光敏電阻，光線越強，阻值越小
C．圖示元件為正溫度系數熱敏電阻
D．兩個元件都有正負極，可作開關使用
false11．如圖所示是小明搭建的三極管（硅管）實驗電路，電壓表讀數都是3V。下列關于電路的分析中正確的是
2132965151130第11題圖
第11題圖
3119755151130圖b
圖b
1507490151130圖a
圖a
A．圖a中Rp的滑片往上滑動時，V的讀數逐漸減小
B．圖a中逐漸增大R1，V1的集電極電流逐漸減小
C．圖b中逐漸減小R1，V1將進入飽和狀態
D．圖b中Rp的滑片往下滑動時，V的讀數逐漸減小

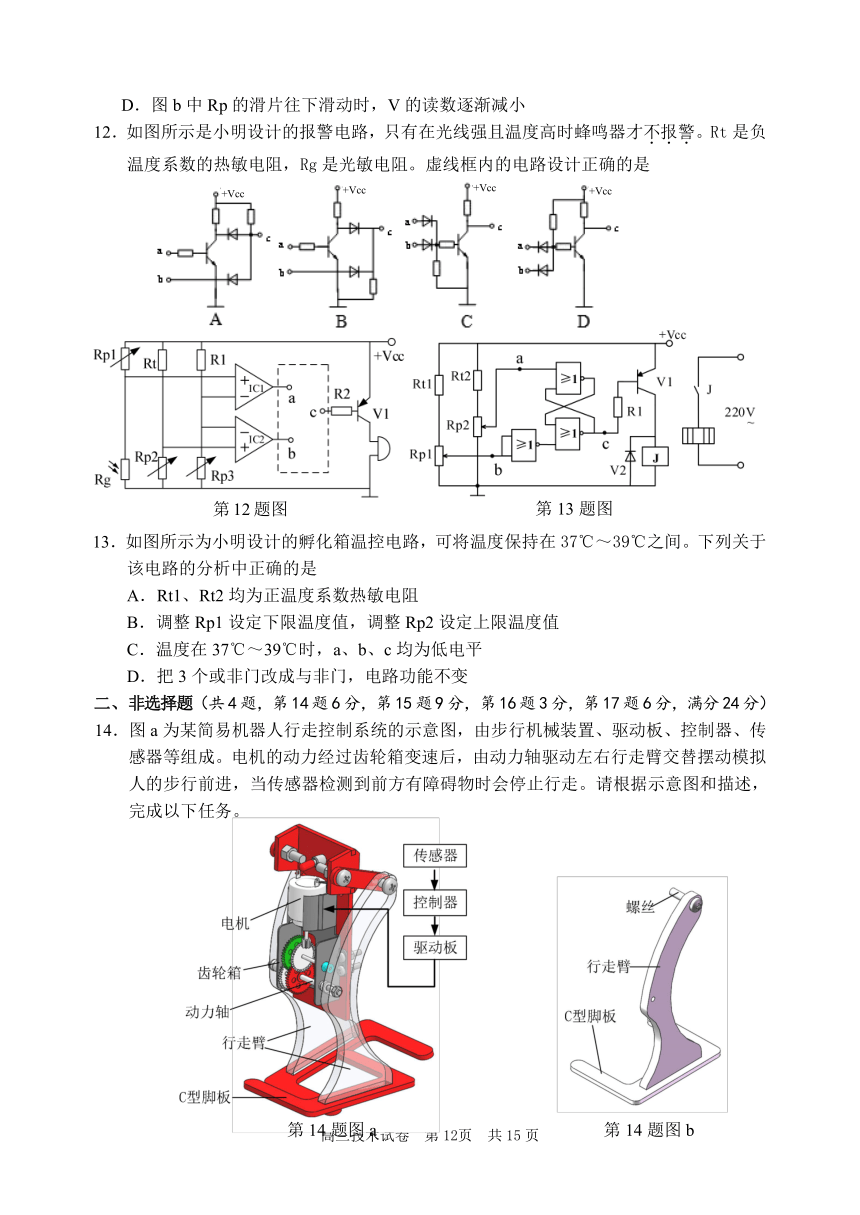

44196045783512．如圖所示是小明設計的報警電路，只有在光線強且溫度高時蜂鳴器才不報警。Rt是負溫度系數的熱敏電阻，Rg是光敏電阻。虛線框內的電路設計正確的是
381190531115+Vcc
+Vcc
29210006985+Vcc
+Vcc
191643023495+Vcc
+Vcc
98044052705+Vcc
+Vcc
-95250151130第12題圖
第12題圖
237172566040第13題圖
第13題圖
13．如圖所示為小明設計的孵化箱溫控電路，可將溫度保持在37℃～39℃之間。下列關于該電路的分析中正確的是
A．Rt1、Rt2均為正溫度系數熱敏電阻
B．調整Rp1設定下限溫度值，調整Rp2設定上限溫度值
C．溫度在37℃～39℃時，a、b、c均為低電平
D．把3個或非門改成與非門，電路功能不變
二、非選擇題（共4題，第14題6分，第15題9分，第16題3分，第17題6分，滿分24分）
594360762635第14題圖a
第14題圖b
第14題圖a
第14題圖b
14．圖a為某簡易機器人行走控制系統的示意圖，由步行機械裝置、驅動板、控制器、傳感器等組成。電機的動力經過齒輪箱變速后，由動力軸驅動左右行走臂交替擺動模擬人的步行前進，當傳感器檢測到前方有障礙物時會停止行走。請根據示意圖和描述，完成以下任務。

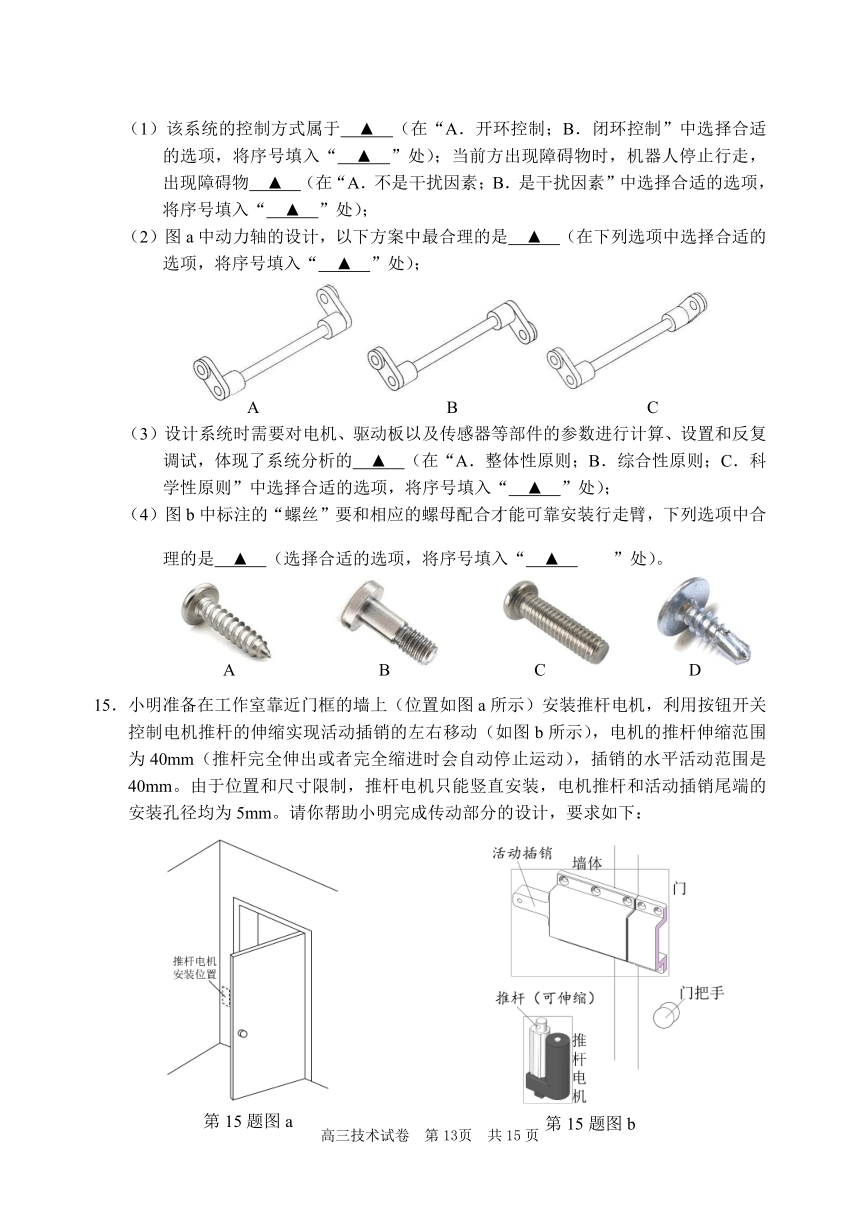

（1）該系統的控制方式屬于 ▲ （在“A．開環控制；B．閉環控制”中選擇合適的選項，將序號填入“ ▲ ”處）；當前方出現障礙物時，機器人停止行走，出現障礙物 ▲ （在“A．不是干擾因素；B．是干擾因素”中選擇合適的選項，將序號填入“ ▲ ”處）；
（2）圖a中動力軸的設計，以下方案中最合理的是 ▲ （在下列選項中選擇合適的選項，將序號填入“ ▲ ”處）；
76517532385A
B
C
A
B
C
（3）設計系統時需要對電機、驅動板以及傳感器等部件的參數進行計算、設置和反復調試，體現了系統分析的 ▲ （在“A．整體性原則；B．綜合性原則；C．科學性原則”中選擇合適的選項，將序號填入“ ▲ ”處）；
（4）圖b中標注的“螺絲”要和相應的螺母配合才能可靠安裝行走臂，下列選項中合理的是 ▲ （選擇合適的選項，將序號填入“ ▲ ”處）。
6172207620A
B
C
D
A
B
C
D
15．小明準備在工作室靠近門框的墻上（位置如圖a所示）安裝推桿電機，利用按鈕開關控制電機推桿的伸縮實現活動插銷的左右移動（如圖b所示），電機的推桿伸縮范圍為40mm（推桿完全伸出或者完全縮進時會自動停止運動），插銷的水平活動范圍是40mm。由于位置和尺寸限制，推桿電機只能豎直安裝，電機推桿和活動插銷尾端的安裝孔徑均為5mm。請你幫助小明完成傳動部分的設計，要求如下：
56578587630第15題圖a
第15題圖b
第15題圖a
第15題圖b
A．電機推桿上下伸縮時能夠帶動活動插銷左右滑動；
B．必要時可以在安裝推桿電機的墻面上安裝其他零部件；
C．材料自選。
根據描述和設計要求，完成以下任務：
（1）畫出設計草圖，必要時可以用文字說明；
（2）在設計草圖上標注主要尺寸；
（3）小明準備在裝置的機械部分和電路部分制作完成并安裝后進行下列試驗，其中不合理的是 ▲ （在下列選項中選擇合適的選項，將序號填入“ ▲ ”處）；
A．分別按下開門和關門的按鈕，觀察活動插銷能否左右滑動
B．增加負載，測試推桿電機產生的推力大小
C．測試推桿伸出至40mm時，能否順利開門
D．在裝置上施加一定的力，觀察裝置安裝是否牢固
（4）在安裝調試時，小明發現傳動裝置的摩擦阻力過大而使得活動插銷滑動不順暢，小明發現問題的途徑是 ▲ （在“A．觀察日常生活；B．收集和分析信息；C．技術研究和技術試驗”中選擇合適的選項，將序號填入“ ▲ ”處）；
（5）要解決插銷滑動不順暢的問題，以下措施中最為可行的是 ▲ （在下列選項中選擇合適的選項，將序號填入“ ▲ ”處）。
A．在所有鉸連接的轉軸上安裝軸承
B．在所有相對轉動和相對滑動的部位加適量潤滑油
C．調大活動插銷和支架之間的間隙
105156020574016．請補全三視圖中所缺的3條圖線（超過3條圖線倒扣分）。
false17．如圖a所示是小明設計的自動開、關窗電路。其中Rs為濕敏電阻，下雨或光線暗時電機M正轉（電流從“+”到“－”），窗戶關閉；無雨且光線亮?xí)r，電機M反轉（電流從“－”到“+”），窗戶打開。S1、S2為常閉開關，窗戶完全關閉時S1斷開、完全開啟時S2斷開；IC1為電壓比較器，V＋＞V－時輸出高電平，V＋＜V－時輸出低電平。555芯片5腳的電位用Vct表示。請完成以下任務：
41910122555第17題圖a
IC1
第17題圖a
IC1
（1）下雨時比較器輸出 ▲ （在“A．高電平；B．低電平”中選擇合適的選項，將序號填入“ ▲ ”處）；
（2）適當調大Rp1阻值，下雨時的濕度設定值將會 ▲ （在“A．變大；B．不變；C．變小”中選擇合適的選項，將序號填入“ ▲ ”處）；適當調大Rp3阻值，光照度的設定值將會 ▲ （在“A．變大；B．不變；C．變小”中選擇合適的選項，將序號填入“ ▲ ”處）；
（3）請選用一個合適的邏輯門，補全虛線框1中電路；
（4）小明發現電機M無法正常工作，經檢測，是三極管V2損壞，現準備用2個NPN型三級管和1個電阻來替代原來的三極管。請幫他完成圖b虛線框2中的電路（三極管采用共發射極接法）。
89535057785第17題圖b
第17題圖b
通用技術模擬卷參考答案
一、選擇題
題號
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
A
D
A
B
B
C
D
D
A
B
D
A
B
二、非選擇題
14．(1)A、A； (2)B； (3)C； (4)B 第（2）小題2分，其余空各1分。
15. (1)(2)如圖所示 (3)B； (4)C； (5)B 第（1）（2）小題6分，其余各1分。
評分：
a.設計有與推桿連接的安裝孔 1分；
b.設計有與插銷連接的腰型孔 1分；
c.能把推桿的上下運動轉化為插銷的水平左右運動 2分；
d. 5mm的安裝孔徑、40mm移動距離 2分
false
16．每條線1分，多補倒扣分。
1895475658177518954756582410
1895475658241018954756582410
399415132080
17．(1)B 1分 (2)A，A（各1分次序不可顛倒）；(3)如圖 1分；(4)如圖 2分（三極管接對一個各1分）
-63500023495
4腳輸入信號
5腳輸入信號
V1基極（3腳）
V2基極
電機正反轉
0（下雨）
0（光線暗）
0
1
正轉
0（下雨）
1（光線亮）
0
1
正轉
1（無雨）
0（光線暗）
0
1
正轉
1（無雨）
1（光線亮）
1
0
反轉
V2基極和4、5腳輸入信號之間應該是“與非”邏輯關系
false
