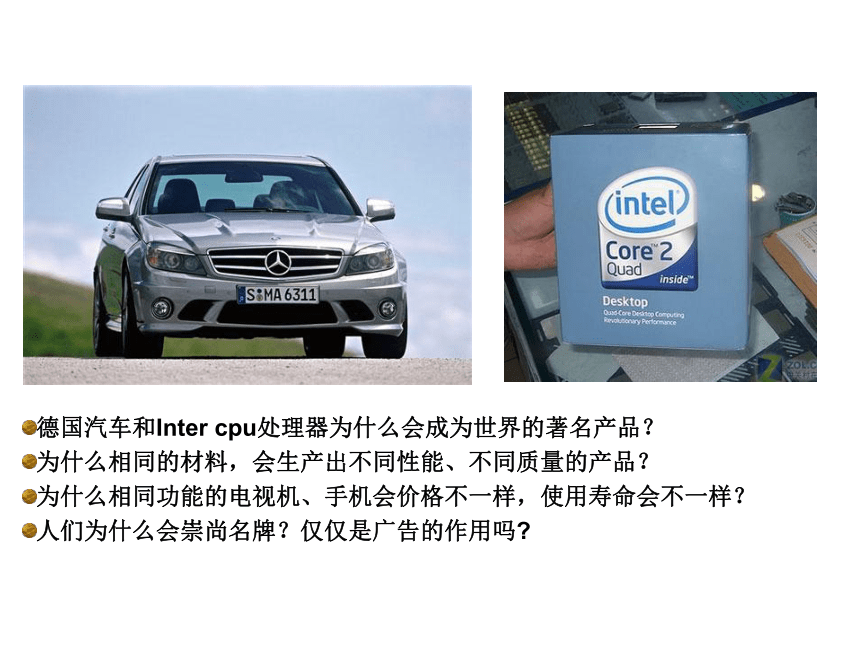

德國汽車和Inter cpu處理器為什么會成為世界的著名產品？
為什么相同的材料，會生產出不同性能、不同質量的產品？
為什么相同功能的電視機、手機會價格不一樣，使用壽命會不一樣？
人們?yōu)槭裁磿?huì)崇尚名牌？僅僅是廣告的作用嗎

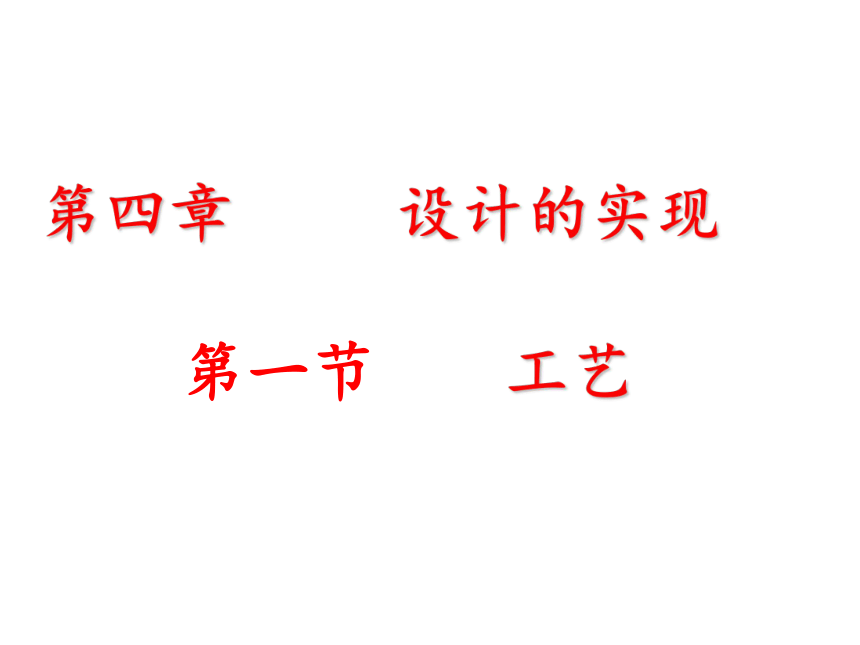

第四章 設計的實現
第一節 工藝
1、認識工藝？
工藝，是人們利用工具、設備對原材料或半成品進行技術處理，使之成為最終產品的方法與過程。簡單的說，就是將圖紙表達的設計方案變成實體產品的方法與過程。
工藝既表示生產過程（工藝流程）
工藝也表示加工方法（鉗工工藝、熱處理工藝等等）
工藝還表示制造質量（工藝水平）
工藝也是一種生產資源（工藝員、工藝師、工藝設備等）

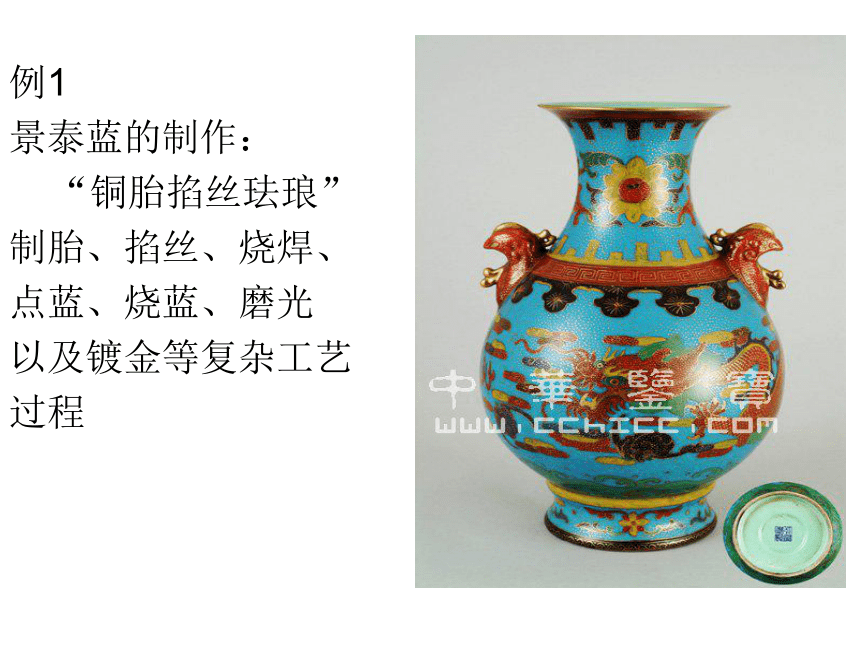

例1
景泰藍的制作：
“銅胎掐絲琺瑯”
制胎、掐絲、燒焊、
點藍、燒藍、磨光
以及鍍金等復雜工藝
過程

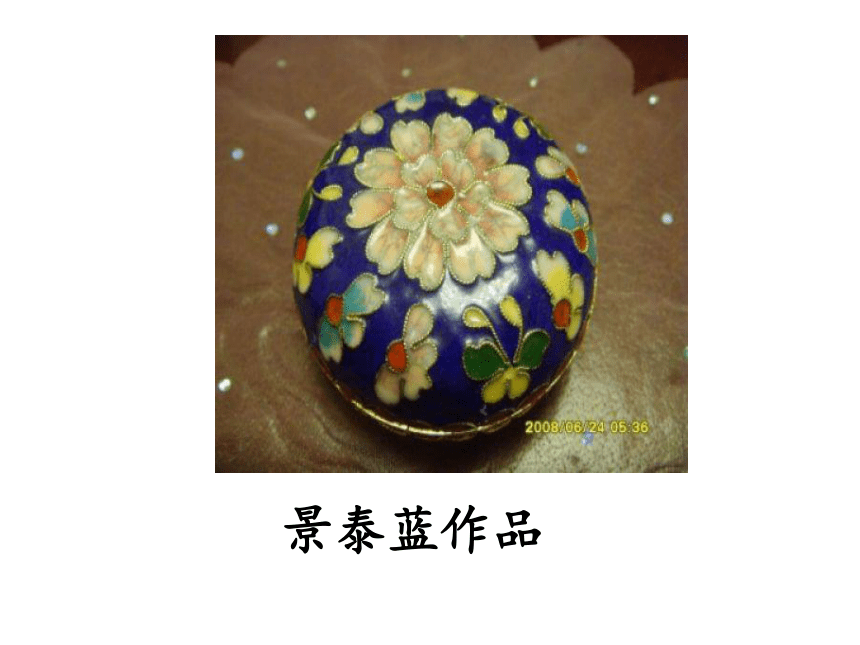

景泰藍作品

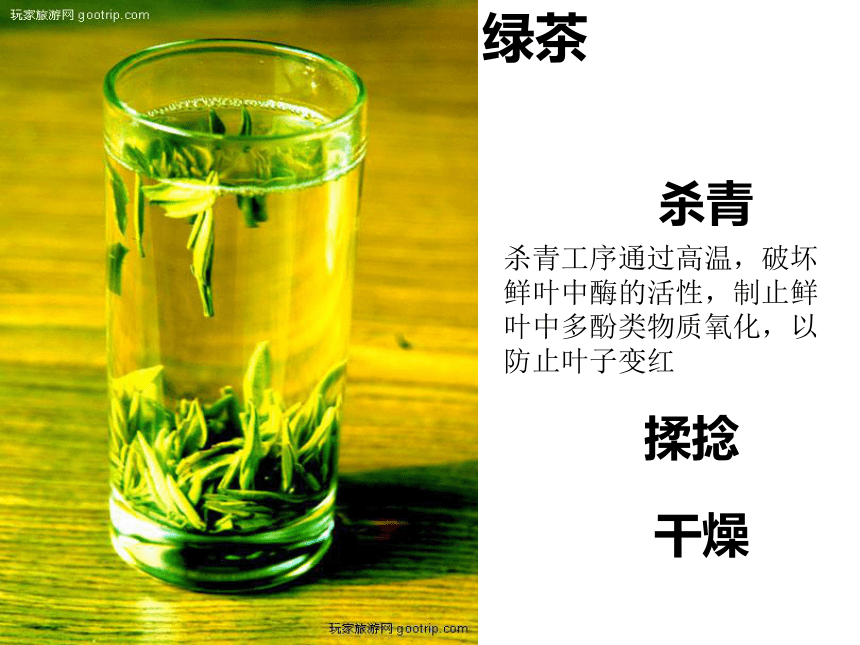

例2：茶的加工工藝
殺青
揉捻
干燥
綠茶
殺青工序通過高溫，破壞鮮葉中酶的活性，制止鮮葉中多酚類物質氧化，以防止葉子變紅

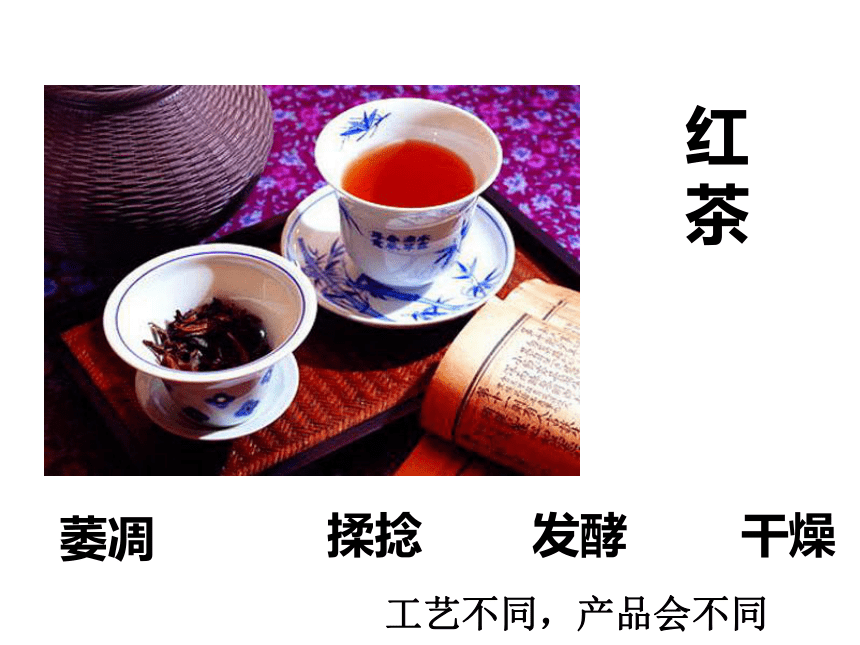

萎凋
揉捻
發酵
干燥
紅茶
工藝不同，產品會不同
工藝的一般過程:
備料
→形成坯件
→零件加工
→部件制作
→總裝配
→表面涂飾
二、常用工藝種類
（一）零件加工
切削
成型
澆鑄及模塑
（二）裝配工藝
（三）表面涂飾
切削加工是用切削工具把坯料或工件上多余的材料去除，從而獲得所要的幾何形狀、尺寸和表面質量的加工方法。
在進行切削加工時，必須注意３個基本問題：
第一，要有適當?shù)那邢鞴ぞ摺?br/>第二，切削工具與材料之間要有相對運動。
第三，切削工具與材料要穩定或夾持妥當。
切削
刨子
電刨
電鋸
斧頭
銼刀
鑿子和斧頭
臺鉆
電鉆
臺虎鉗
常用切削工具：砂輪、銼刀、鉆頭、刨刀、油 石
金屬材料切削工具：手鋸、臺虎鉗、鋼銼、車床、鉆床
木質材料切削工具：鋸子、銼刀、鑿子、刨、鉆
名稱：
用途：
操作：
手鋸（鋼鋸）
主要用來鋸割金屬；
1、上鋸：鋸齒朝外；
2、起鋸；起鋸角要小（15度），鋸程要短，用力要小，當鋸條陷入2-3mm時，才正常鋸割；
3、鋸割：推鋸加壓、回拉不加壓，鋸程要長，推拉要有節奏；
常用工具及其加工方法
名稱：
用途：
操作：
銼刀
去除工件切割面的毛刺，加工成指定的尺寸、形狀等；
在推銼過程中，左手的施壓由大變小，右手的施壓由小變大，使銼刀平衡而不上下擺動；
常用工具及其加工方法
名稱：
用途：
操作：
樣沖
用于鉆孔中心處沖出沖眼，防止鉆孔中心滑移；
1、應該斜看靠近沖眼部位；
2、沖眼時沖尖對準劃線交點；
3、敲擊前要扶直樣沖；
常用工具及其加工方法
名稱：
用途：
操作：
臺虎鉗
用于裝夾工件；
1、轉動絲杠：就能夾緊工件；
2、旋緊夾緊手柄，使臺虎鉗不會同向轉動；
常用工具及其加工方法
名稱：
用途：
操作：
臺鉆
用鉆頭在實體材料上打孔；
1、鉆孔要集中注意力；
2、要戴防護眼鏡，不準戴手套以防止手套被卷住；
3、不準用手直接扶持小工件；
常用工具及其加工方法
使用適當?shù)牧α浚貌牧系乃苄裕瑢⒉牧细淖冎了枰男螤罴按笮。也牧显诔尚颓昂蟮馁|(zhì)量保持不變。
成型
成型的加工方法有：彎折、壓制
泥塑
泥塑
沖壓成型
彎折成型
澆鑄及模塑
將液態或加熱熔化成液態的材料，倒入預先做好的模具中，凝固后使材料變成與模具相同形狀的加工方法。
如：塑料玩具、陶瓷玩具、水龍頭、石膏像、蠟燭、古代的青銅器等。
陶瓷作品
陶瓷
石膏作品
青銅器
分析思考：
農具、鋁鍋、鐵鍋和硬幣的制造或生產用到了哪些零部件加工工藝？
農具生產：
鋁鍋：
鐵鍋：
硬幣：
澆鑄、彎折、切削
沖壓
澆鑄
澆鑄
（二）裝配工藝
（１）概念： 裝配，就是將兩件或兩件以上的零件暫時或永久結合在一起的加工方法。由于大多數產品都是由多個工件組合而成的，因此，裝配是產品制造的重要環節。
（３）適用材料：金屬、塑料、陶瓷、木材都可適用于裝配工藝。
（４）常用的裝配方法：主要有粘接、焊接、榫接、釘接、鉚接和螺栓接合等。
（２）常用工具及設備：螺絲刀、鐵錘、扳手、電焊機······
（二）裝配工藝
　　一般而言，膠水接合方式多應用在產品不需要拆開的地方，例如用強力膠、熱熔膠或白乳膠(如圖)來膠合工件；用化學藥劑將工件接觸面溶解后接合；或利用高溫將工件或焊料熔融后接合在一起，如電焊(如圖)、電路板焊接等。
用白乳膠膠合木板
電　　焊
榫　　接
（二）裝配工藝
　　另一類的接合方式，是類似釘書機的以機械力接合的方式，可以實現暫時或永久性的接合。例如，采用鐵釘、螺絲釘來接合不同的工件(如圖)，木材與木材間直接用榫頭接合(如圖)，使用鉚釘來接合金屬工件，使用拉釘接合鈑金制品(如圖)。
用螺釘接合工件
用拉釘接合鈑金工件
(三) 表面涂飾
　　表面涂飾是指在工件表面施以裝飾性或保護性處理的加工方法。不同材料有不同的涂飾方法。
　　例如，在木制品的表面涂漆，也可以貼木皮或塑料皮；汽車經過防銹處理和噴漆可使用年限更久(如圖)；陶瓷產品經過上釉而光彩奪目(如圖)。
汽車涂漆
陶瓷用品
　　表面涂飾通常是制造過程中最后一道工序，產品經過表面涂飾的處理后，除了內部材料得到有效地保護外，產品也變得多姿多彩。
小結：
1、工藝的一般過程:備料→形成坯件→零件加工→部件制作→總裝配→表面涂飾。
2、切削加工是用切削工具把坯料或工件上多余的材料去除，從而獲得所要的幾何形狀、尺寸和表面質量的加工方法。
3、在進行切削加工時，必須注意３個基本問題：
第一，要有適當?shù)那邢鞴ぞ摺?br/>第二，切削工具與材料之間要有相對運動。
第三，切削工具與材料要穩定或夾持妥當。
4、常用切削工具及其正確使用：手鋸、銼刀、刨子、臺鉆、電鉆、臺虎鉗等。
5、成型:使用適當?shù)牧α浚貌牧系乃苄裕瑢⒉牧细淖冎了枰男螤罴按笮。也牧显诔尚颓昂蟮馁|(zhì)量保持不變。成型的加工方法有：彎折、壓制
6、澆鑄及模塑:將液態或加熱熔化成液態的材料，倒入預先做好的模具中，凝固后使材料變成與模具相同形狀的加工方法。
檢測練習：
1、在景泰藍的制作中，將紫銅片彎折或敲擊屬于零部件加工中的（ ）工藝
A、成型 B、黏接 C、切削 D、模塑
2、以下哪一項不是工藝（ ）
A、汽車的裝配流程
B、景泰藍的上色法
C、可口可樂的生產配方
D、手工業的藝術品
A
D
3、手鋸的正確操作方法是（ ）
A、起鋸時鋸程要長，推鋸加壓，回拉不加壓
B、起鋸時鋸程要短，推鋸不加壓，回拉加壓
C、起鋸時鋸程要短,當陷入工件2～3mm時,鋸程要長,推鋸加壓,回拉不加壓
D、起鋸時鋸程要長,當陷入工件2～3mm時,鋸程要長,推鋸加壓,回拉不加壓
C
4、關于銼刀的使用，以下說法不正確的是：( )
A.斷面比較小的銼刀在使用時，施力不要過大；
B.銼刀和銼柄上防止油脂污染；
C.銼削產生的切屑要用嘴吹掉；
D.銼刀用后，應妥善放置，不應重疊擺放
C
5、為使金屬工件符合設計所要求的形狀和粗糙度，往往需要進行銼削和檢查工作面的垂直度。下列是有關銼削和用90°角尺檢查工作面垂直度的圖示，其中操作正確的是（ ）

A．①③ B．②③ C．①④ D．②④
C
6、小王在鋸割操作中折斷了鋸條，現在需要更換鋸條，正確的流程是（ ）
A、旋松螺母—取下斷鋸條—旋緊螺母—安上新鋸條
B、取下斷鋸條—旋松螺母—安上新鋸條---旋緊螺母
C、旋緊螺母—取下斷鋸條—安上新鋸條---旋緊螺母
D、旋緊螺母—取下斷鋸條—旋松螺母—安上新鋸條
B
