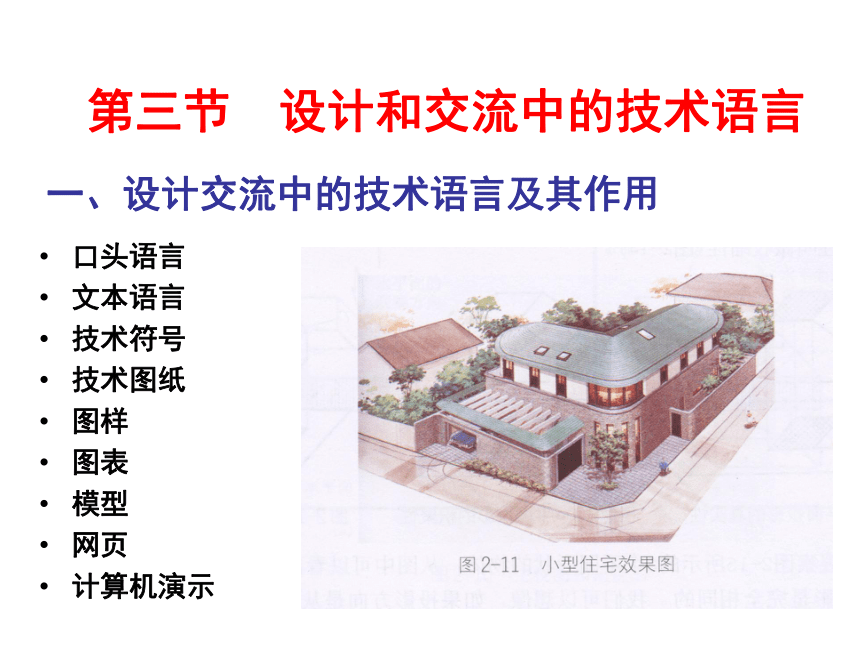

第三節 設計和交流中的技術語言
口頭語言
文本語言
技術符號
技術圖紙
圖樣
圖表
模型
網頁
計算機演示
一、設計交流中的技術語言及其作用
二、機械制圖與識圖基礎

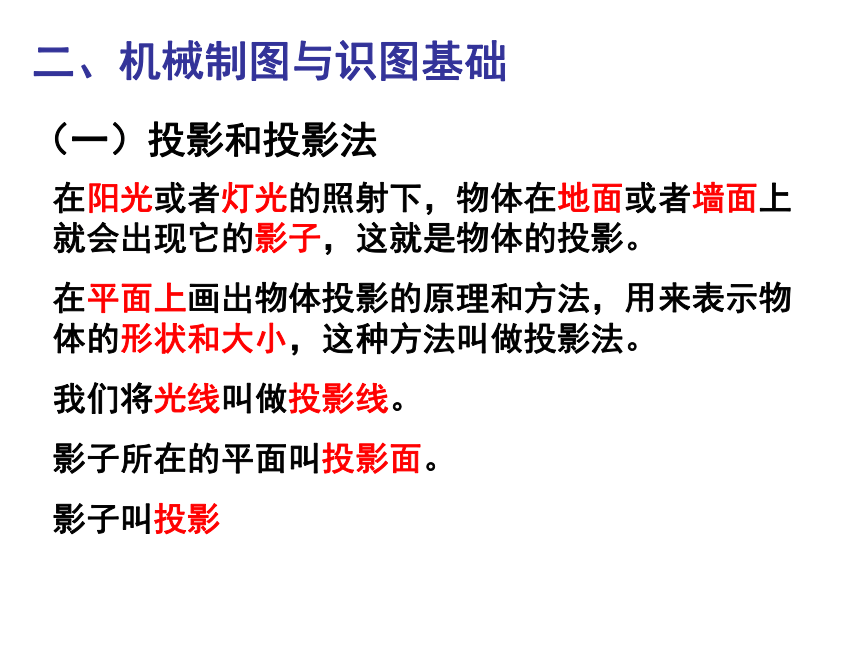

（一）投影和投影法
在陽光或者燈光的照射下，物體在地面或者墻面上就會出現它的影子，這就是物體的投影。
在平面上畫出物體投影的原理和方法，用來表示物體的形狀和大小，這種方法叫做投影法。
我們將光線叫做投影線。
影子所在的平面叫投影面。
影子叫投影

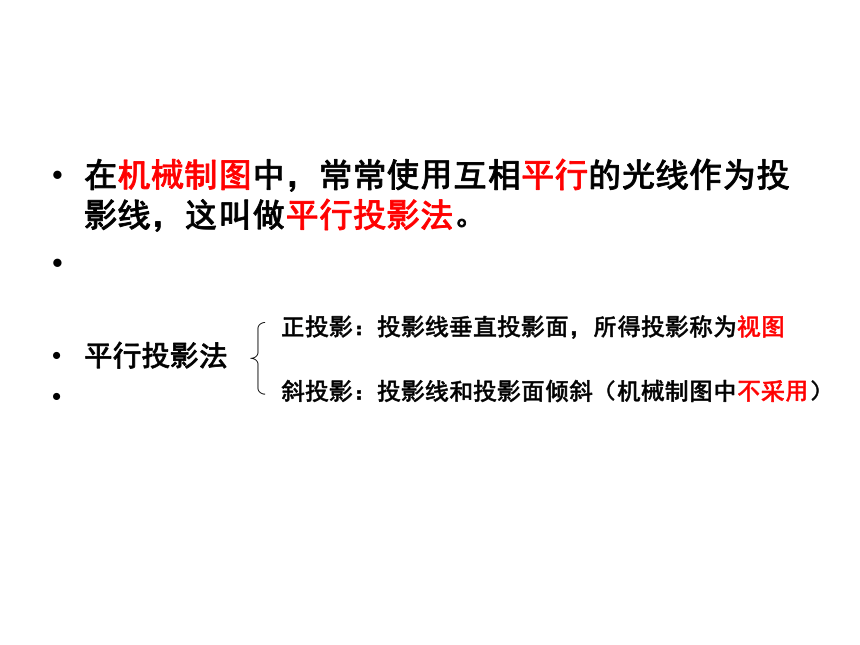

在機械制圖中，常常使用互相平行的光線作為投影線，這叫做平行投影法。
平行投影法
正投影：投影線垂直投影面，所得投影稱為視圖
斜投影：投影線和投影面傾斜（機械制圖中不采用）
（二）正投影的基本特性
物體的表面都是由線和面所組成的。物體的投影就是組成物體的線和面的投影總和。研究正投影的基本特性，主要是研究線和面的投影特性，特別是直線和平面的投影特性。
物體上的平面或直線，對投影面所處的位置有平行、垂直與傾斜3種情況。其投影特性如下：

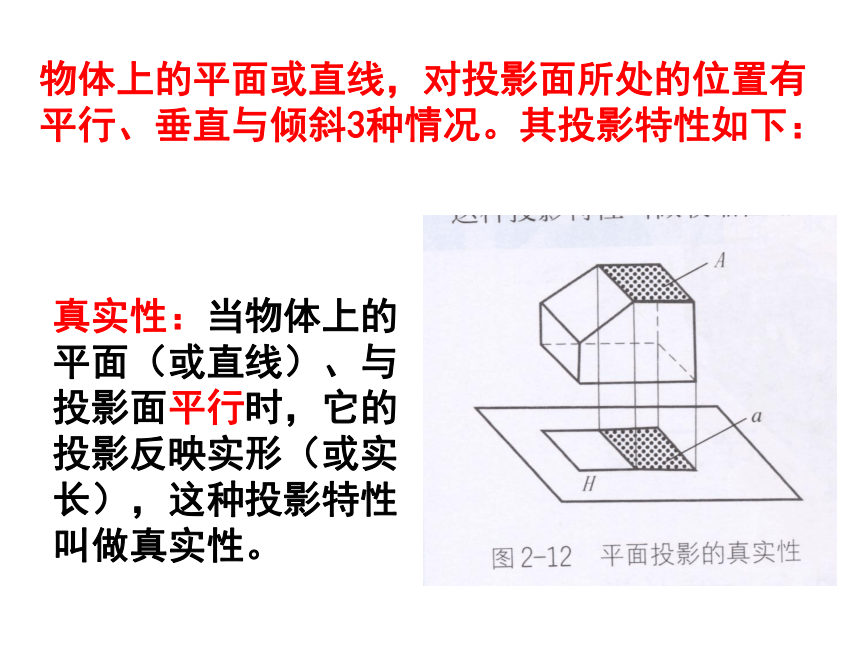

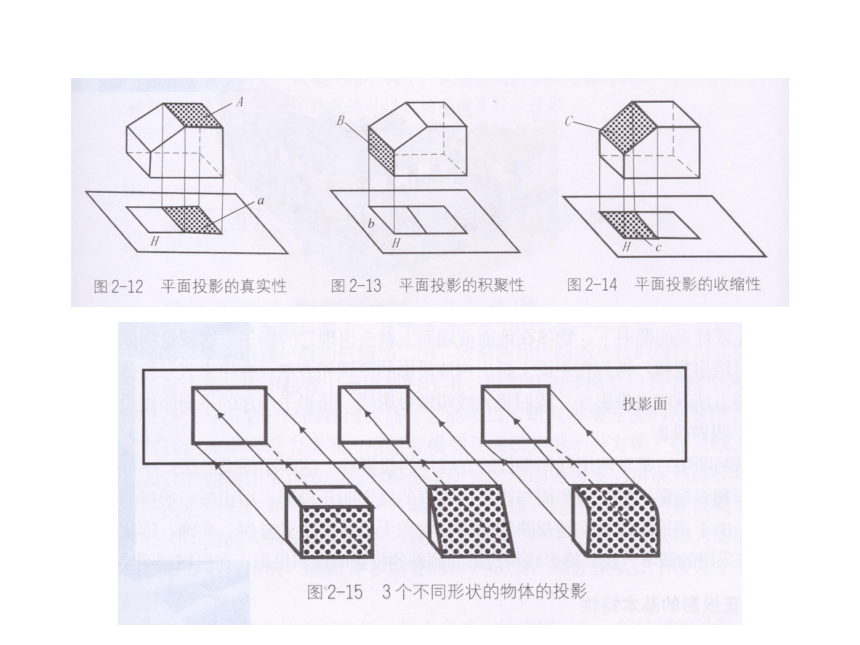

真實性：當物體上的平面（或直線）、與投影面平行時，它的投影反映實形（或實長），這種投影特性叫做真實性。

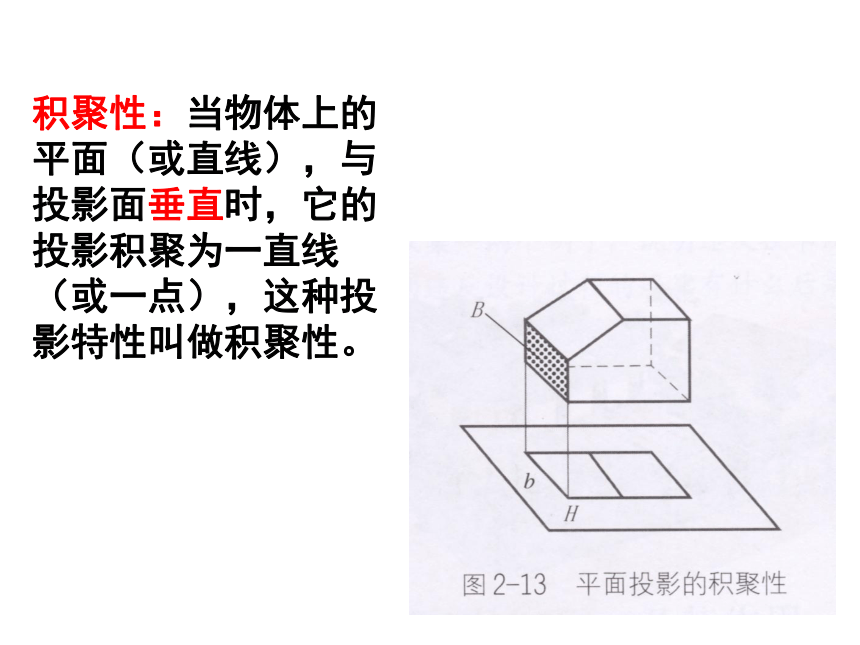

積聚性：當物體上的平面（或直線），與投影面垂直時，它的投影積聚為一直線（或一點），這種投影特性叫做積聚性。

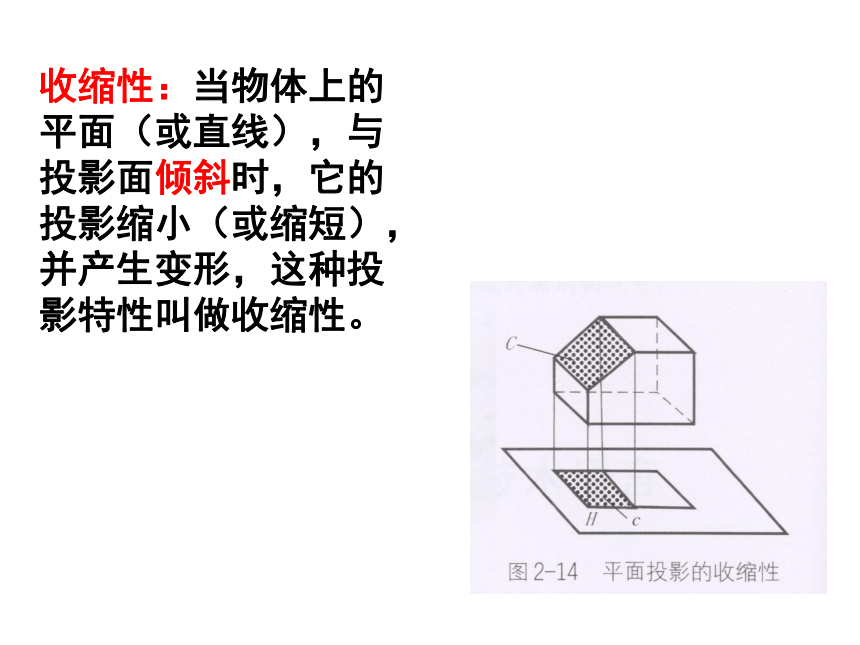

收縮性：當物體上的平面（或直線），與投影面傾斜時，它的投影縮小（或縮短），并產生變形，這種投影特性叫做收縮性。

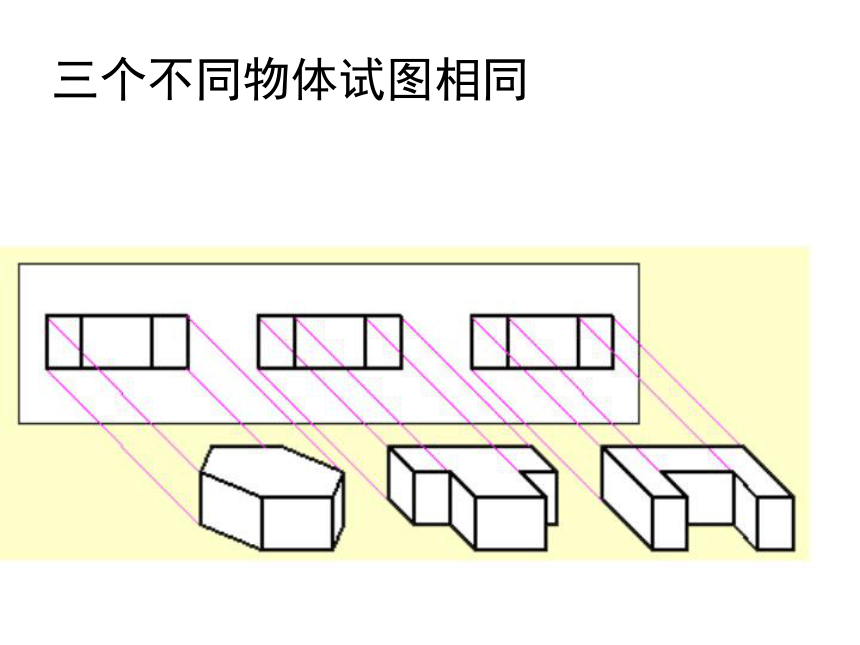

三個不同物體試圖相同
（二）二視圖

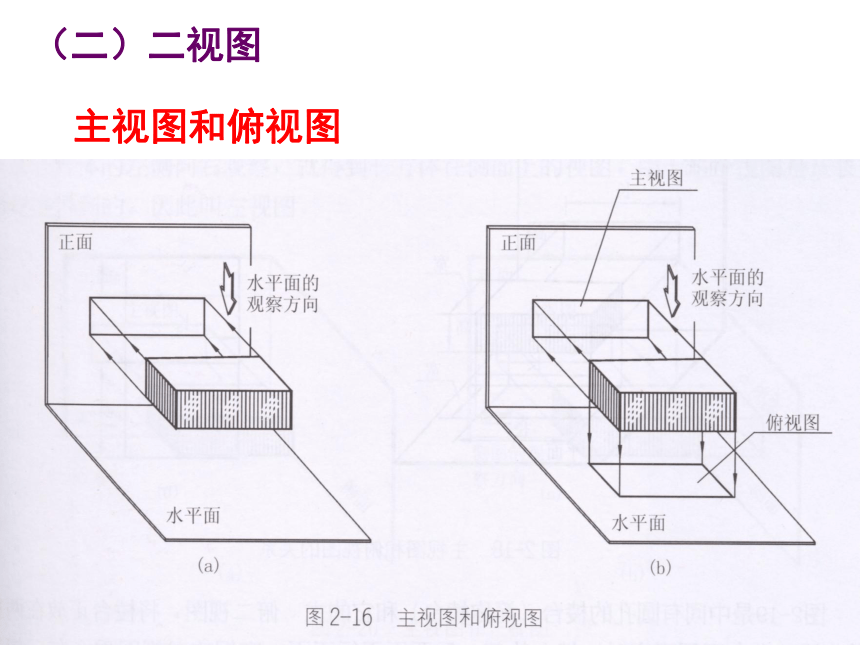

主視圖和俯視圖
二視圖：主視圖和俯視圖的展開

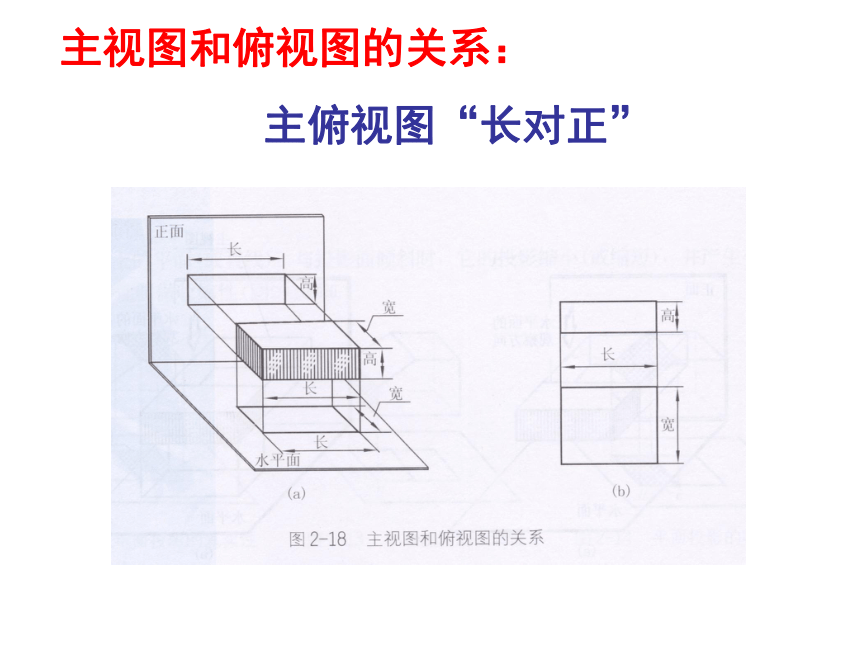

主視圖和俯視圖的關系：
主俯視圖“長對正”
主視圖和左視圖
主視圖和左視圖的關系：
主、左二視圖的高相等
（四）三視圖
1 三視圖的視圖
三投影面體系的3個互相垂直的投影面：
正投影面V（簡稱正面）
水平投影面H （簡稱水平面）
側投影面W （簡稱側面）
主視圖 ——體的正面投影
（從前向后進行投射）
俯視圖 ——體的水平投影
（從上向下進行投射）
左視圖 ——體的側面投影
（從左向右進行投射）
三視圖的形成
三視圖的展開
正面不動
俯視圖向下旋轉90度
左視圖向右旋轉90度
三視圖的展開
三視圖
長
長對正
高平齊
寬相等
主視左視高相等且平齊
俯視左視寬相等且對應
主視俯視長相等且對正
高
寬
寬
三個視圖之間的投影關系
長對正
高平齊
寬相等
主視左視高相等且平齊
俯視左視寬相等且對應
主視俯視長相等且對正
長
高
寬
寬
三個視圖之間的投影關系
三、三視圖的畫法
要求：畫出圖（a)所示支承塊的的兩面視圖
拓展與應用
軸承座三視圖的畫法
1 形體分析與線面分析
2 選擇主視圖
練習：對號入座
四、草圖及其畫法
（一）繪制草圖的概念
繪制草圖是不用繪圖儀器的，而按目測比例徒手畫出圖樣的繪圖方法，這種圖樣稱為草圖或徒手圖。這種圖主要用于現場測繪、設計方案討論或技術交流，因此，工程技術人員必須具備徒手繪圖的能力。由于計算機繪圖的普及，草圖的應用也越來越廣泛。儀器繪圖、計算機繪圖和徒手繪圖已成為3種主要測繪手段。
（二）繪圖的要求與方法
繪圖要求：畫線要穩，圖線要清晰；目測尺寸要準，各部分比例勻稱；繪圖速度要快；標注尺寸無誤，字體工整。
方法：
1 直線的畫法
2 徒手畫圓
（三） 尺寸標注
（1）圖形的尺寸數據以真實大小為依據。
（2）圖形中的尺寸單位一般為毫米
（3）標注圓的直徑、半徑的尺寸線須通過圓心
（4）尺寸數字一般標注在尺寸線上方，且不可被任何圖線穿過
（5）標注尺寸時要盡量使用符號和縮寫詞
（6）尺寸標注不應閉合
（7）標注角度的尺寸數字一律寫成水平方向
（8）尺寸應標注在圖形最明顯的位置，同一位置的尺寸在視圖中只能標明一次
（9）半圓或不足半圓的圓弧要標注半徑
五、機械加工圖的識圖
（一）讀零件圖的作用、方法、步驟
1 讀標題欄
首先從標題欄中了解零件的名稱、比例、圖號、制造該零件的材料及數量，以對零件有一個初步的了解，必要時還可了解一下零件在部件中的位置及作用。
2 分析視圖，想出零件的形狀
弄懂零件的形狀是讀零件圖的主要環節。通過對視圖表達方案的分析，大致弄懂該零件的結構特點，然后再通過形體分析和線面分析，結合剖視圖的剖切位置和投影關系，逐步弄懂形狀。如果該零件中還給出了局部視圖、斜視圖以及斷面圖等，則還可通過這些圖看清零件的細節，達到對零件上所有結構形狀和作用都完全了解的目的。
3 分析尺寸
了解零件圖上標注的尺寸，就能知道零件的大小。首先分析長、寬、高3個方向的基準；從基準出發，找出主要尺寸，再以零件形狀結構分析為線索，找出各部分的定型尺寸和定位尺寸。在找定位尺寸時，應搞清它的定位基準。通過尺寸分析，對零件的構造、作用等多方面情況可進一步加深理解。
4 了解技術要求
圖形和尺寸看懂以后，就要了解零件有哪些要求，如：表面粗糙度、材料涂覆、尺寸公差與形位公差等。技術要求是制造零件的質量指標。
5 綜合考慮
把零件的形狀、結構、尺寸和技術要求綜合考慮，就可以基本讀懂零件圖。
（二）一般切削加工零件圖的閱讀
例1 軸套類零件加工圖
符號說明
例2 輪盤類零件加工圖
六、電路圖的識圖
（一）常用元器件符號
（二）電路圖識圖
了解功能單元及工作原理
確定電路主要信號和流向，一般的規范畫法是輸入信號在左，輸出信號在右。
找出供電電路供電。
用總體框圖進行整體分析。
定量分析或估算。
（三）電路圖識圖舉例
計算機設計CAD
