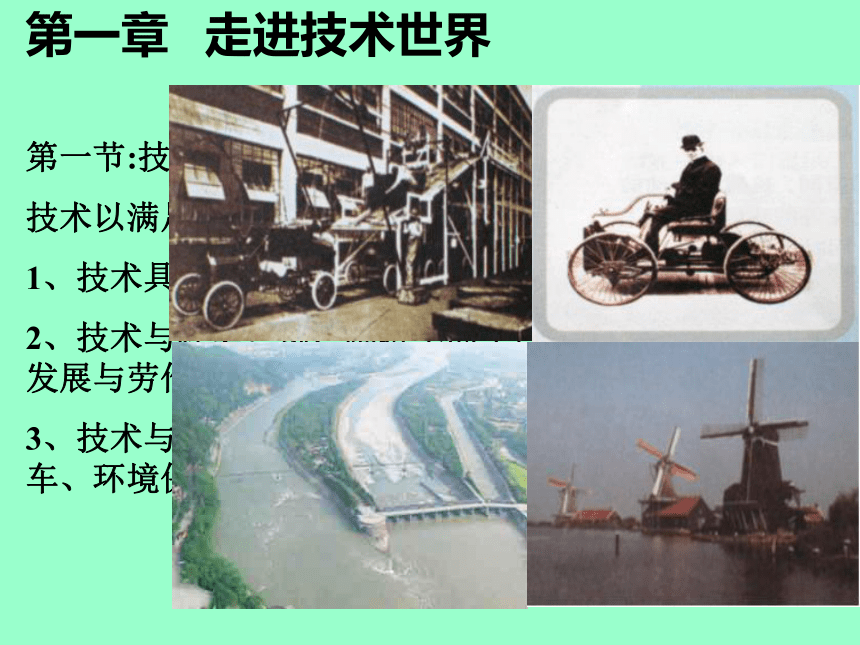

第一章 走進技術世界
第一節:技術的價值
技術以滿足人類的需求和愿望為目的。例：衣食住行
1、技術具有保護人、解放人和發展人的作用。
2、技術與社會。例：福特車的生產流水線、農業技術的發展與勞作方式的變革、交通工具的發展
3、技術與自然。例：都江堰—活的水利博物館、荷蘭風車、環境保護

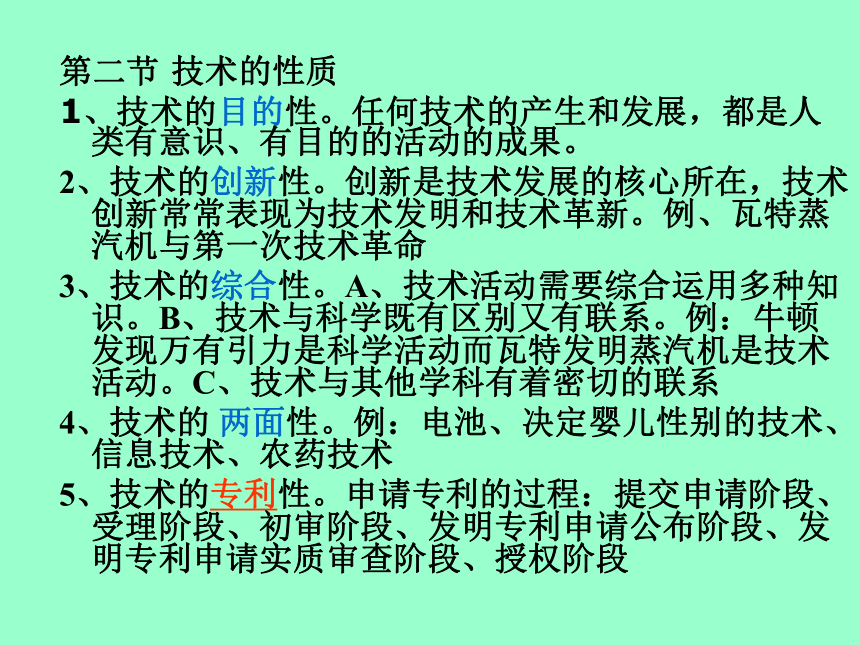

第二節 技術的性質
1、技術的目的性。任何技術的產生和發展，都是人類有意識、有目的的活動的成果。
2、技術的創新性。創新是技術發展的核心所在，技術創新常常表現為技術發明和技術革新。例、瓦特蒸汽機與第一次技術革命
3、技術的綜合性。A、技術活動需要綜合運用多種知識。B、技術與科學既有區別又有聯系。例：牛頓發現萬有引力是科學活動而瓦特發明蒸汽機是技術活動。C、技術與其他學科有著密切的聯系
4、技術的 兩面性。例：電池、決定嬰兒性別的技術、信息技術、農藥技術
5、技術的專利性。申請專利的過程：提交申請階段、受理階段、初審階段、發明專利申請公布階段、發明專利申請實質審查階段、授權階段

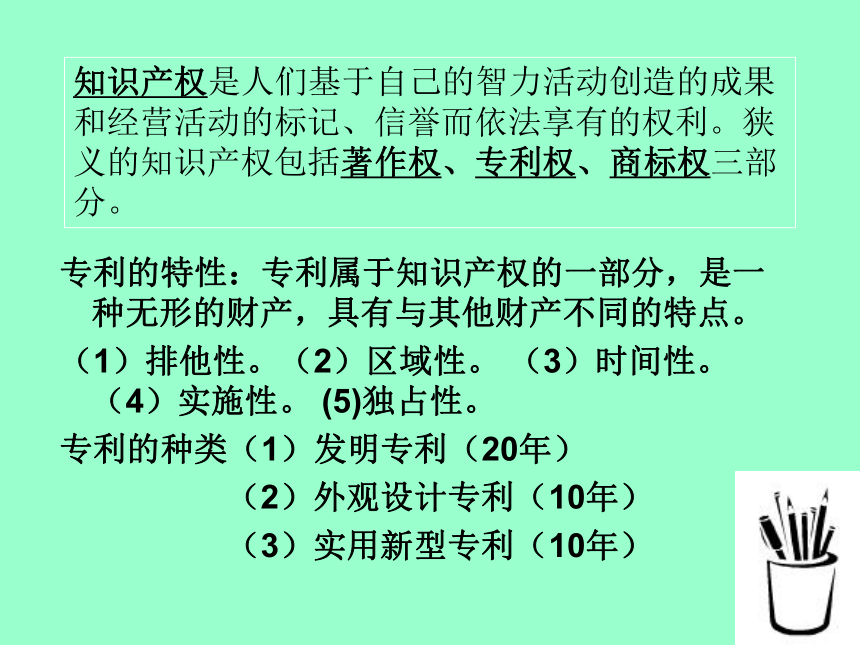

知識產權是人們基于自己的智力活動創造的成果和經營活動的標記、信譽而依法享有的權利。狹義的知識產權包括著作權、專利權、商標權三部分。
專利的特性：專利屬于知識產權的一部分，是一種無形的財產，具有與其他財產不同的特點。
（1）排他性。（2）區域性。 （3）時間性。（4）實施性。 (5)獨占性。
專利的種類（1）發明專利（20年）
（2）外觀設計專利（10年）
（3）實用新型專利（10年）

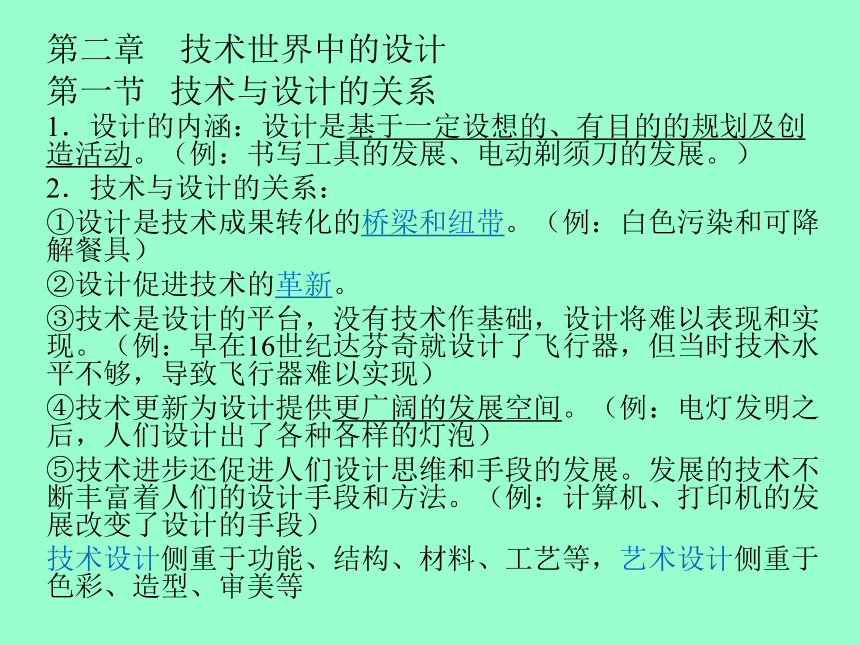

第二章 技術世界中的設計
第一節 技術與設計的關系
1．設計的內涵：設計是基于一定設想的、有目的的規劃及創造活動。（例：書寫工具的發展、電動剃須刀的發展。）
2．技術與設計的關系：
①設計是技術成果轉化的橋梁和紐帶。（例：白色污染和可降解餐具）
②設計促進技術的革新。
③技術是設計的平臺，沒有技術作基礎，設計將難以表現和實現。（例：早在16世紀達芬奇就設計了飛行器，但當時技術水平不夠，導致飛行器難以實現）
④技術更新為設計提供更廣闊的發展空間。（例：電燈發明之后，人們設計出了各種各樣的燈泡）
⑤技術進步還促進人們設計思維和手段的發展。發展的技術不斷豐富著人們的設計手段和方法。（例：計算機、打印機的發展改變了設計的手段）
技術設計側重于功能、結構、材料、工藝等，藝術設計側重于色彩、造型、審美等

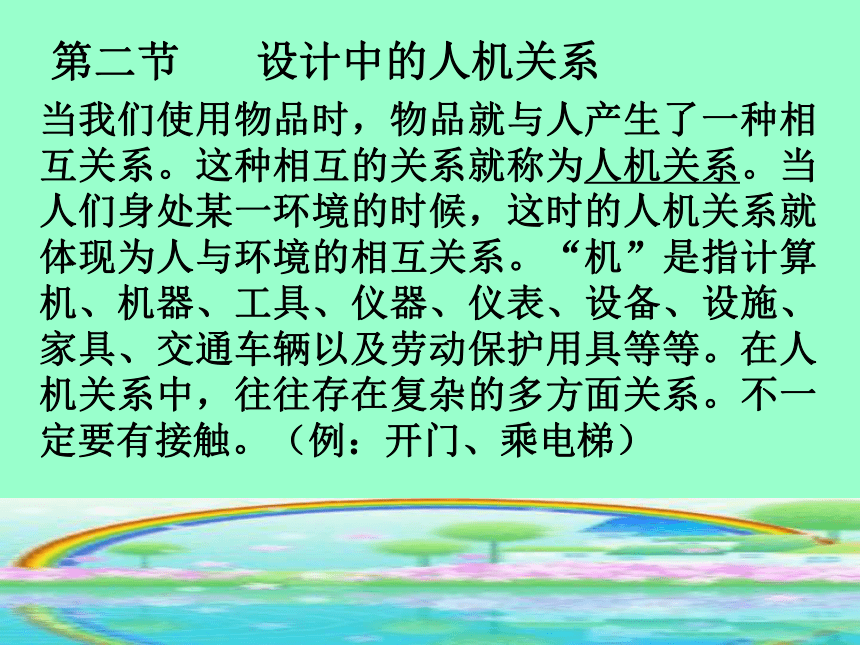

第二節 設計中的人機關系
當我們使用物品時，物品就與人產生了一種相互關系。這種相互的關系就稱為人機關系。當人們身處某一環境的時候，這時的人機關系就體現為人與環境的相互關系。“機”是指計算機、機器、工具、儀器、儀表、設備、設施、家具、交通車輛以及勞動保護用具等等。在人機關系中，往往存在復雜的多方面關系。不一定要有接觸。（例：開門、乘電梯）

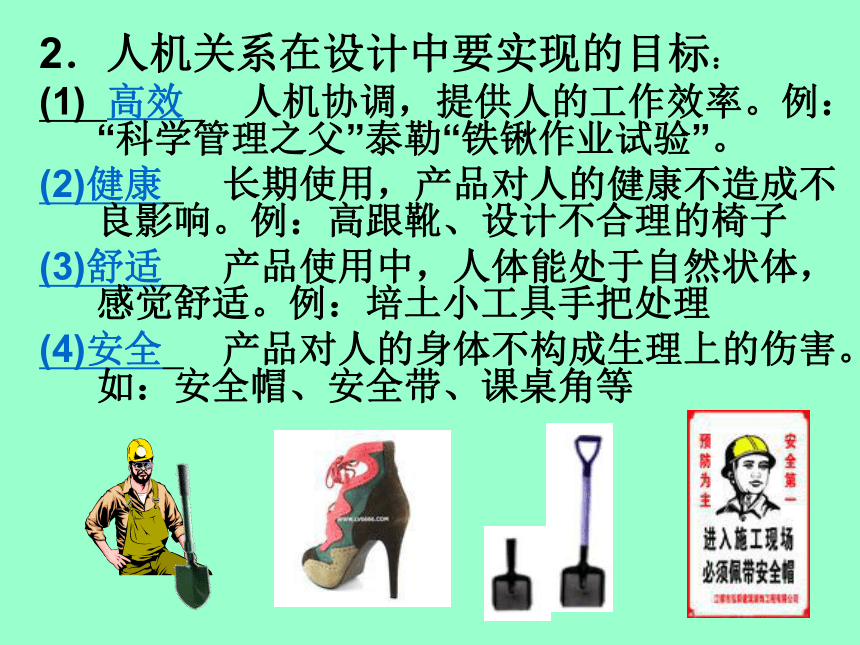

2．人機關系在設計中要實現的目標：
(1) 高效 　人機協調，提供人的工作效率。例：“科學管理之父”泰勒“鐵鍬作業試驗”。
(2)健康 　長期使用，產品對人的健康不造成不良影響。例：高跟靴、設計不合理的椅子
(3)舒適 　產品使用中，人體能處于自然狀體，感覺舒適。例：培土小工具手把處理
(4)安全 　產品對人的身體不構成生理上的傷害。如：安全帽、安全帶、課桌角等

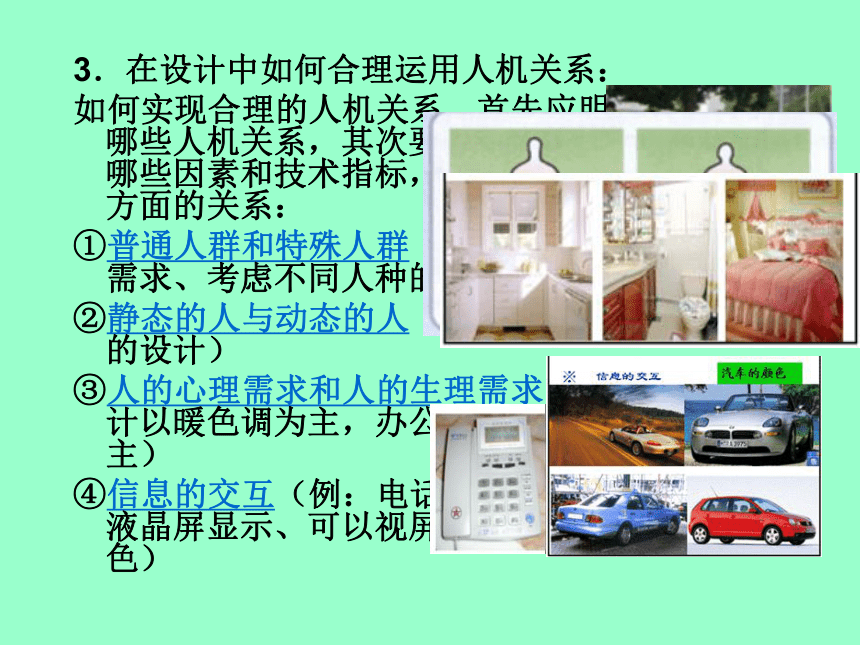

3．在設計中如何合理運用人機關系：
如何實現合理的人機關系，首先應明確設計涉及哪些人機關系，其次要考慮這些人機關系涉及哪些因素和技術指標，此外還就注意處理以下方面的關系：
①普通人群和特殊人群（例：要考慮到殘疾人的需求、考慮不同人種的身體差異）
②靜態的人與動態的人（例：賓館床位之間距離的設計）
③人的心理需求和人的生理需求（例：咖啡屋設計以暖色調為主，辦公空間一般應以冷色調為主）
④信息的交互（例：電話機的無液晶屏顯示、有液晶屏顯示、可以視屏通話。案例：汽車的顏色）

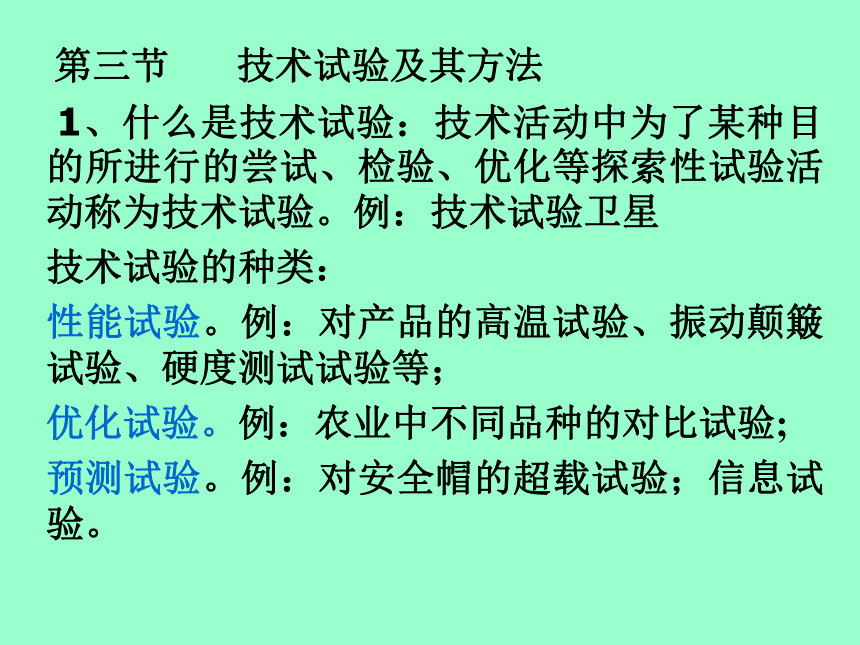

第三節 技術試驗及其方法
1、什么是技術試驗：技術活動中為了某種目的所進行的嘗試、檢驗、優化等探索性試驗活動稱為技術試驗。例：技術試驗衛星
技術試驗的種類：
性能試驗。例：對產品的高溫試驗、振動顛簸試驗、硬度測試試驗等；
優化試驗。例：農業中不同品種的對比試驗;
預測試驗。例：對安全帽的超載試驗；信息試驗。

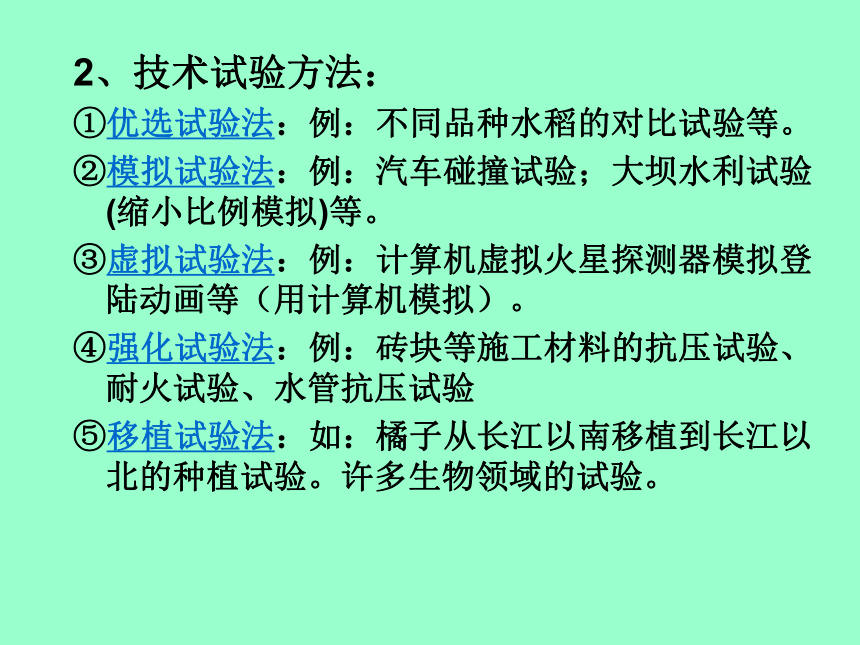

2、技術試驗方法：
①優選試驗法：例：不同品種水稻的對比試驗等。
②模擬試驗法：例：汽車碰撞試驗；大壩水利試驗(縮小比例模擬)等。
③虛擬試驗法：例：計算機虛擬火星探測器模擬登陸動畫等（用計算機模擬）。
④強化試驗法：例：磚塊等施工材料的抗壓試驗、耐火試驗、水管抗壓試驗
⑤移植試驗法：如：橘子從長江以南移植到長江以北的種植試驗。許多生物領域的試驗。

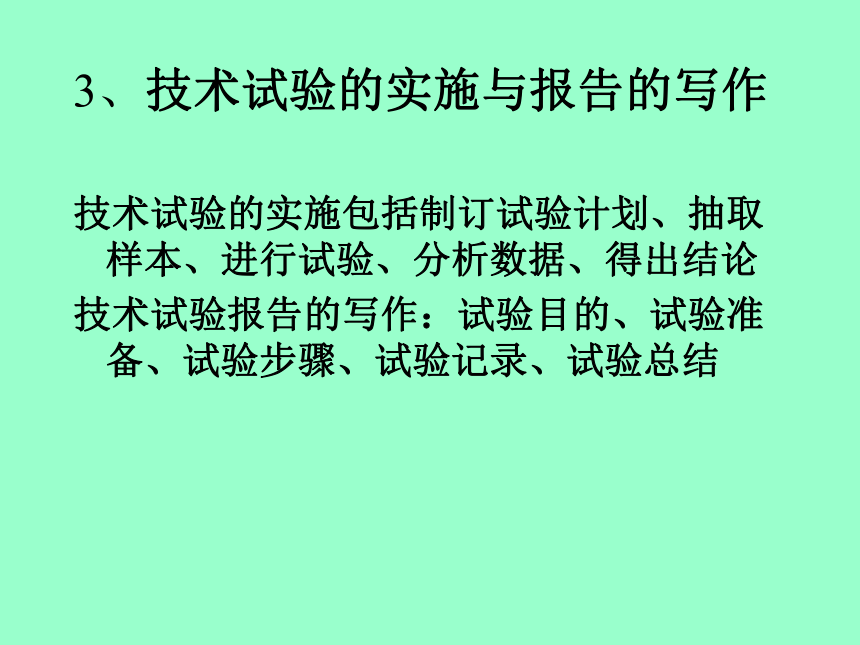

3、技術試驗的實施與報告的寫作
技術試驗的實施包括制訂試驗計劃、抽取樣本、進行試驗、分析數據、得出結論
技術試驗報告的寫作：試驗?zāi)康摹⒃囼灉?zhǔn)備、試驗步驟、試驗記錄、試驗總結

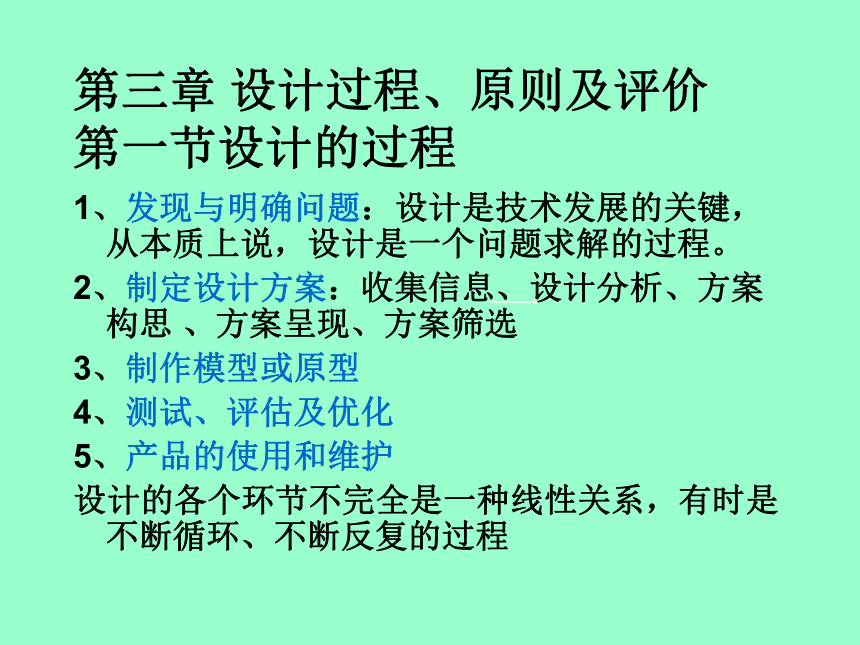

第三章 設計過程、原則及評價
第一節設計的過程
1、發現與明確問題：設計是技術發展的關鍵，從本質上說，設計是一個問題求解的過程。
2、制定設計方案：收集信息、設計分析、方案構思 、方案呈現、方案篩選
3、制作模型或原型
4、測試、評估及優化
5、產品的使用和維護
設計的各個環節不完全是一種線性關系，有時是不斷循環、不斷反復的過程
1、創新原則：創新是技術的核心
2、實用原則：是最基本的原則，包括物理功能、生理功能、心理功能和社會功能（例：格雷夫斯水壺的設計 ）
3、經濟原則：以最低的費用取得最佳的效果（例：卷紙設計成方形來減少空間，降低運輸成本）
4、美觀原則
5、道德原則：強調產品要考慮人、社會、環境的關系（例：假冒偽劣產品、有毒有害食品、竊取別人設計成果都是不符合道德原則）
6、技術規范原則：指產品需要統一的標準和規范（例：數碼產品的USB接口、飛機統一的圓形窗戶和其他行業標準等）
7、可持續發展原則
第二節設計的原則
1．設計過程中的評價
按評價對象來看，分為對設計過程的評價和對設計成果的評價。按評價者來看分為設計者自我評價和他人評價。
2．產品的評價：
最終產品是設計過程的結晶，是設計質量、設計水平的集中體現。
對最終產品評價的依據：一是參照設計的一般原則，二是事先制定的設計要求進行評價。在實際評價中，這兩個方面也可以結合起來。
日常用品評價：功能、形態、效率、創新性、安全性、易操作性性能價格比、美學因素、對社會、環境、
資源的影響以及市場應用前景等
一般從設計的一般原則、設計的要求、人機關系等因素來評價某件作品
第三節設計的評價
美觀
創新
實用
環保
穩定
牢固
人機關系
成本
1
2
4
3
第四章 發現與明確問題
第一節 發現問題
1、問題的來源
（1）人類生存活動中必然會遇到的問題。來源于生活
（2）由別人給出問題，設計者必須針對問題尋求解決方案。來源于需要
（3）基于一定的目的由設計者自己主動發現，并試圖解決。來源于你的主動積極發現
2、發現問題的途徑與方法
（1）觀察生活。例：新式紡紗機的誕生
（2）收集和分析信息。例：問卷調查、集體詢問、家庭走訪詢問、電話詢問法等
（3）技術研究與技術試驗。例：伽利略研制出體溫表
1、明確問題的內容與價值
問題是否明確
問題的價值
2、明確解決問題受到的限制及具體的設計任務
3、設計計劃
第二節 明確問題
第五章 方案的構思及其方法
第一節 方案的構思方法
（1）設計分析：設計任何產品都應綜合考慮物、人、環境三個方面。
（2）方案的構思方法。
草圖法、模仿法（例如仿生技術）、聯想法、奇特性構思法（例如夜視鏡）
（3）方案的比較權衡：首先要滿足對基本功能的要求，其次保證安全性，在此基礎上考慮穩定性和耐久性，最后綜合考慮加工難易程度、成本及環保性。
考慮的方面：實用、美觀、創新、穩定性、安全性、環保性、加工難易程度、經濟成本，等
第六章 設計圖樣的繪制
一、設計表現圖
1．技術語言的種類及其應用：
技術語言是一種在技術活動中進行信息交流的特有的語言形式。(常見有：圖樣、圖表、模型等)
按照專業類型來分：計算機程序語言、工程圖學語言等；依照人的感覺類型的不同來分：視覺語言、聽覺語言和觸覺語言等；據人的視覺形式的不同來分：有圖形符號語言、文字符號語言等
2．簡單的草圖：
草圖 也叫方案草圖或設計速寫，它能迅速捕捉和記錄設計者轉瞬即逝的創作靈感，表達設計創意，是把設計構思轉化為現實圖形的有效手段之一。可分為構思草圖和設計草圖。
網格徒手畫要領：與地面垂直的線垂直畫，與地面平行的線按網格上的斜線畫，同時以網格上的小格來確定物體的比例關系。
3．簡單的效果圖
4．基本幾何體的正等軸測圖的畫法：
軸間角：1200，軸向變形系數：1
切割法要領：1.先畫軸線，2.再畫出整體的軸測圖，3.然后再切割，4.可見輪廓線加粗
二、常見的技術圖樣
1．正投影法就是假設投影光線與投影平面垂直，在投影平面上求取物體的投影的方法。為了確定物體的結構形狀，需要采用多面正投影
簡單形體的三視圖：
主視圖：物體的正面投影，即物體由前向后投影所得的圖形，通常反映物體的長和高
俯視圖：物體的水平投影，即物體由上向下投影所得的圖形，反映物體的長和寬
左視圖：物體的側面投影，即物體由左向右投影所得的圖形，反映物體的高和寬
長對正，高平齊，寬相等。
2． 一般的機械加工圖：
尺寸三要素：①尺寸界線 ②尺寸線 ③尺寸數字
以三視圖的形式來表達機械加工方法的一種技術圖樣，是完成產品機械加工的主要依據。它通常由三視圖及其尺寸標注，必要的其他視圖、標題欄和文字說明幾部分組成
假想用一剖切面剖開物體，將處在觀察者和剖切面之間的部分移去，而將其余部分向投影面上投射，這樣得到的圖形稱為剖視圖。
電子線路圖一般是指用圖形符號和線段組成的電子工程用的略圖，包括電路原理圖、接線圖和邏輯圖。
第七章 模型或原型的制作
第一節 模型
1、模型及其功能模型是根據實物、設計圖樣或構思，按比例、生態或其他特征制成的與實物相似的一種物體。
模型在設計的過程中，具有以下兩個功能：
①使設計對象具體化。
②幫助分析設計的可能性（設計復雜的產品，例：大東方號）
2、模型在不同階段的功能
在設計過程中我們需要借助模型表達方案，根據要求可先后制作草模、概念模型、結構模型、功能模型、展示模型等多種模型
草模：產品造型設計的初期階段，可以采用立體模型將設計構思簡單地表示出來，供設計人員深入探討時使用。
概念模型：用于設計構思初步完成之后，在草模的基礎上，用概括的手法表示產品的造型風格、布局安排，以及產品與人、環境的關系等，從整體上表現產品造型的整體概念。
結構模型：用于研究產品造型與結構的關系，清晰地表達產品的結構尺寸和連接方法，并用于進行結構強度試驗等。
功能模型：主要用于研究產品的各種性能以及人機關系，同時也用于分析檢查設計對象各部分組件尺寸與機體的相互配合關系，并在一定條件下用于試驗。
展示模型：展示模型是在 結構模型和功能模型的基礎上，采用真實材料，按照準確的尺寸，做成的與實際產品幾乎一致的模型。
第二節 工藝
1、認識工藝：工藝 是利用工具和設備對原材料、半成品進行技術處理，使之成為產品的方法。
工藝的種類：有加工工藝、裝配工藝、檢測工藝、 鑄造工藝、表面處理工藝等。
工藝的作用：保證產品質量，提高生產效率；影響產品的功能、強度、外觀
2．金工常用的工具和設備：a
金工工藝：包括劃線、鋸割、銼削、鉆孔、連接和表面處理等。
[劃線]：就是在待加工的材料上用相應的工具劃出加工部件的輪廓線或基準點或基準線。
一般步驟為：①劃出基準②劃尺寸線③劃輪廓線④沖眼。
工具一般有：劃針、鋼直尺、角尺、劃規和樣沖。
[鉆孔]： 常用的鉆孔設備室臺鉆，常用的鉆頭是麻花鉆。鉆孔的操作步驟：①劃線定位 ②裝夾工件③裝夾鉆頭④鉆孔。安全操作警示：二要（操作時要集中注意力；要戴防護眼睛；）二不（不準帶手套操作；不能用手直接扶持小工件、薄工件，以免造成傷害事故。）
[連接]：通過固定連接和半固定連接的方法可以實現金屬件之間的連接。
[表面處理]：為防止金屬制品表面生銹腐蝕，提高產品的美觀程度，通常需要對金屬表面進行處理，覺的金屬表面處理方法有：表面刷光、噴涂油漆、鍍層等。
表面刷光工序：準備（清除毛刺和鐵屑）→粗處理（用細銼銼平金屬表面）→細處理（用精細級金剛砂紙打磨）
噴涂油漆：一般先檢驗所選用的油漆對金屬表面的適用性，然后涂防銹漆，再油漆噴涂。
鍍層：可以在金屬表面涂上一層塑料，也可以采用電鍍的方面
第三節 制作模型
模型制作的一般步驟：
①選擇合適的材料
②準備適當?shù)墓ぞ吆图庸ぴO(shè)備。
③按設計圖樣劃線
④對材料進行加工
⑤裝配
⑥進行表面處理
⑦對產品進行評價
⑧對設計方案進行修改，做成展示模型。
在模型或原型制作完成之后，根據審美的需要，一般要對產品的外觀加以一定的潤色，以使產品更美觀，更符合人們的心理需求。
第八章 技術產品的使用和保養
第一節產品說明書及其編寫
1、產品說明書及其作用
產品說明書，也稱用戶手冊，它是一種指導消費的文書。它必須向消費者介紹產品的性質、結構、使用方法、操作方法及保養、維修等方面的知識，以幫助消費者正確使用、保養產品，有效地發揮產品的使用價值。
2、產品說明書的結構：由標題、正文和產品標記組成
產品說明書的形式：條款直接敘、自問自答式
3、產品說明書的寫作要求
（1）充分考慮用戶的閱讀需要
（2）體現產品設計特點
（3）不必平均用力，而應有所側重
（4）語言準確、通俗、簡潔，內容條理清楚
產品說明書為用戶使用產品提供依據，它必須清楚地告訴用戶產品的使用方法，以使用戶方便地獲知、掌握產品的使用方法，恰當、安全、高效地使用產品。
技術產品的維護和保養：侃產品保持完好技術善或工作狀態而進行的作業，是進行技術設計時必須考慮的問題，產品的維護和保養方法也應在產品說明書或用戶手冊中得以體現。
第二節 技術產品的使用、維護和保養
